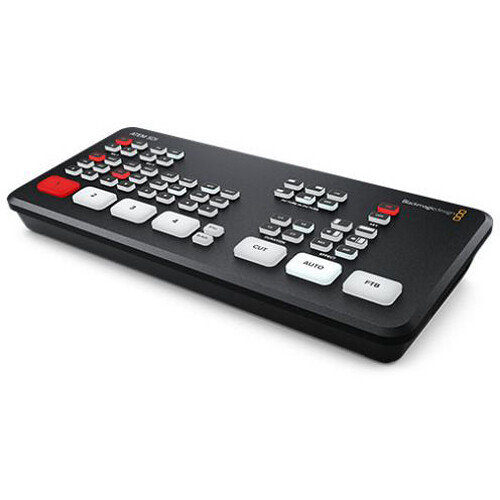

Видеомикшер Blackmagic ATEM SDI

ATEM SDI быстро настраивается и прост в использовании. Он включает в себя 4 преобразованных в стандарты входа SDI, веб-камеру USB, 2 выхода SDI, аудиомикшер Fairlight с эквалайзером и динамикой, DVE для картинки в картинке, эффекты перехода, хромакей зеленого экрана, 20 медиафайлов для титров и бесплатное программное управление ATEM.

ATEM SDI - это семейство коммутаторов для прямого эфира, предназначенных для вещателей, которым требуется исключительная мобильность! Коммутаторы ATEM SDI очень похожи на ATEM Mini, однако видеовыходы подключаются через 3G-SDI, и каждая модель имеет двойное количество видеовыходов! В моделях ATEM SDI и ATEM SDI Pro ISO предусмотрено 4 входа SDI, а в модели ATEM SDI Extreme ISO - 8 входов SDI. Кроме того, все входы SDI оснащены преобразователями стандартов и повторной синхронизацией! Вы даже получаете DVEs для эффектов "картинка в картинке"!USB работает как веб-камера для подключения видео к компьютерам, в то время как модели Pro и Extreme имеют встроенную потоковую передачу. Для аудио микшер Fairlight включает компрессор, ограничитель и 6-полосный параметрический эквалайзер на каждом входе!

Три замечательные модели ATEM SDI

ATEM SDI
ATEM SDI быстро настраивается и прост в использовании. Он включает в себя 4 стандартных SDI-входа, USB-веб-камеру, 2 SDI-выхода, аудиомикшер Fairlight с эквалайзером и динамикой, DVE для изображения в изображении, эффекты перехода, цветность зеленого экрана, пул медиафайлов 20 для титров и бесплатное программное управление ATEM.

ATEM SDI Pro ISO
Эта модель включает в себя функции ATEM SDI, а также добавляет встроенную потоковую передачу и запись до 5 видеопотоков в режиме реального времени! Это чистая подача всех входных данных для редактирования с помощью нескольких камер! Проект DaVinci Resolve сохранен, так что вы можете открыть свою живую постановку для редактирования, ремикса звука и добавления цветокоррекции!

ATEM SDI Extreme ISO
Эта модель включает в себя все функции ISO-модели ATEM SDI Pro, но имеет 8 входов SDI и 4 выхода SDI. Он может записывать 9 отдельных видеопотоков H.264 в режиме реального времени, позволяя записывать все 8 чистых входных каналов, а также видео программы. Файл проекта DaVinci Resolve также сохраняется.

Новое поколение ультрапортативной живой продукции!

ATEM SDI обеспечивает портативный дизайн ATEM Mini, но его SDI-соединения позволяют подключать камеры и рекордеры с улучшенным качеством вещания. Это открывает совершенно новый мир ультрапортативного живого производства. Невероятно портативный дизайн означает, что вы можете поместить целую систему вещания в прямом эфире в небольшую сумку или даже рюкзак! Вы можете использовать несколько камер на месте и транслировать прямую трансляцию на YouTube или создать качественную ссылку на студию с помощью ATEM Streaming Bridge. В отличие от дистанционных съемок с одной камеры, ATEM SDI позволяет подключать несколько камер, чтобы вы могли создавать интересные дистанционные интервью с разных ракурсов.

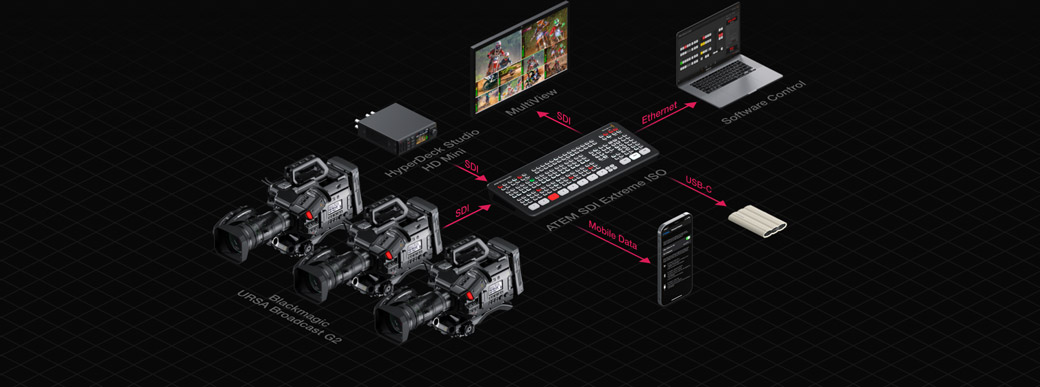

Подключить до 8 трансляционных камер

Имея 4 или 8 видеовходов, в зависимости от модели, ATEM SDI позволяет подключать несколько камер для разных видов представления. Видеокамеры с выходами SDI, такие как Blackmagic Studio Camera или Blackmagic URSA Broadcast G2, имеют гораздо лучшее качество, поскольку они лучше работают при слабом освещении и используют профессиональные объективы. Все источники видео будут повторно синхронизированы с видеомикшером, даже если они работают с разными стандартами видео. Все просто работает, поэтому установка на месте проста, и вам не нужно беспокоиться о технических проблемах. Представьте, что вы можете воспользоваться творческой свободой многокамерной прямой трансляции для интервью, рекламных роликов, театральных постановок, музыкальных представлений, спорта и многого другого!



Прямая трансляция через Ethernet на ATEM SDI Pro



Модели ATEM SDI Pro и ATEM SDI Extreme имеют встроенный аппаратный механизм потоковой передачи для прямой трансляции через Ethernet-соединения. Это означает, что вы можете вести прямую трансляцию на YouTube, Facebook и Twitch в лучшем качестве, без пропусков кадров и с более простыми настройками. Просто выберите службу потоковой передачи и введите ключ потоковой передачи! В ATEM Software Control есть палитры для настройки потоковой передачи, а статус потоковой передачи также отображается в мультипросмотре. Статус потоковой передачи легко понять, так как индикатор скорости передачи данных показывает скорость интернета, необходимую для используемого вами формата видео. Если вы технически подкованы, вы можете обновить профили потоковой передачи в файле настроек XML, чтобы загружать новые службы.





Подключите телефоны 5G или 4G для мобильных данных



Если вы ведете живое производство на месте, модели ATEM SDI Pro и Extreme поддерживают подключение телефона Apple или Android к порту USB для использования мобильных данных! Это также отличная резервная копия для основного соединения Ethernet. Телефонная модем работает с новейшими высокоскоростными телефонами 5G, а также с более распространенными телефонами 4G! Коммутатор ATEM автоматически определяет, когда телефон подключен, и переключает его интернет-соединение, чтобы использовать его, устраняя необходимость изменения настроек. При подключении телефон будет питаться от USB-порта, поэтому он будет заряжаться от коммутатора. Используя модем телефона для мобильных данных, ATEM SDI Pro и ATEM SDI Extreme становятся идеальными мобильными производственными решениями!





Записывайте напрямую на USB-накопители



с помощью ATEM SDI Pro Модели ATEM SDI Pro и Extreme также поддерживают прямую запись ваших потоковых данных на флэш-диски USB! Это означает, что вы получаете очень длинные записи в тех же видеофайлах H.264 со звуком AAC, которые вы транслировали, поэтому вы можете напрямую загружать их на любой онлайн-видеосайт, такой как YouTube или Vimeo. Запись на несколько дисков также поддерживается через USB-концентратор, поэтому при заполнении диска запись может быть продолжена на второй диск, что обеспечивает непрерывную запись. Настройки записи и выбор диска настраиваются в ATEM Software Control, и вы также можете отображать статус записи в мультипросмотре.





Добавьте захватывающие видеоэффекты



Одним из преимуществ ATEM SDI являются профессиональные производственные возможности, которые возможны с использованием ряда встроенных видеоэффектов! Кнопка отключения обеспечивает мгновенную обрезку при переключении между источниками. Кнопка «авто» — это профессиональный термин, который используется на больших вещательных коммутаторах для включения переходов видеоэффектов. Есть кнопки длительности для видеоэффектов, позволяющие настроить 0,5, 1, 1,5 и 2 секунды. Вы также можете выбрать тип эффекта, который вы хотите, включая микширование, которое делает плавный переход между источниками, и погружение, которое исчезает через цвет во время перехода. Или используйте забавные эффекты DVE, которые перемещают изображение за пределы экрана при переходе между источниками!





Работа с профессиональными микрофонами



К двум независимым стереоаудиовходам 3,5 мм можно подключать настольные и петличные микрофоны. Вы даже можете подключить музыкальный проигрыватель для создания вступительной музыки после начала прямой трансляции, но до запуска программы. С двумя дополнительными стереофоническими аудиовходами вы можете убедиться, что у хозяина и гостя есть петличные микрофоны во время интервью. Все аудиовходы в ATEM SDI включают кнопки на панели для регулировки уровня звука и включения входов в аудиомикшер. Кроме того, все модели оснащены аудиомикшером Fairlight со всеми входами SDI и обоими микрофонными входами, подключенными к аудиомикшеру, что позволяет микшировать в реальном времени со всех ваших аудиоисточников. В ATEM SDI Extreme также добавлен выход на наушники.





Автономный переключатель качества вещания

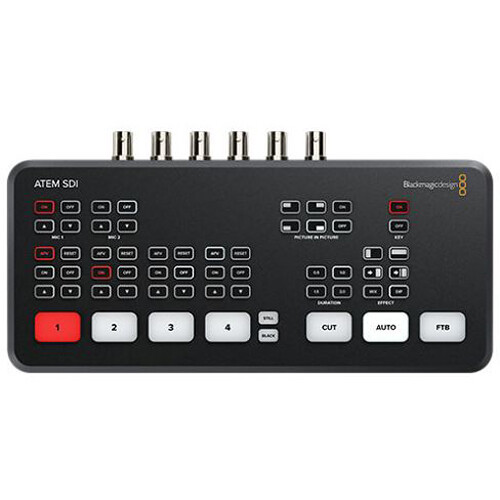

Компактная конструкция ATEM SDI «все в одном» включает в себя как панель управления, так и разъемы. На передней панели расположены удобные кнопки для выбора источников, видеоэффектов и переходов. Кнопки источника большие, поэтому их можно использовать наощупь, позволяя докладчику переключаться! Вы даже получаете кнопки для микширования звука! Модели ATEM SDI Pro и Extreme имеют кнопки для управления записью и потоковой передачей, а также кнопки выбора вывода, которые позволяют переключать видеовыход между программой, прямыми камерами и мультипросмотром. На задней панели есть разъемы SDI для камер, дополнительные входы для микрофона, USB для веб-камеры, а также несколько дополнительных выходов SDI для программного видео.



Автоматически конвертирует любой входной формат SDI



Каждый видеовход 3G-SDI имеет собственный преобразователь стандартов. Это означает, что ATEM SDI автоматически преобразует источники 1080p, 1080i и 720p в стандарт видеомикшера! По умолчанию микшер автоматически установит формат видео, однако вы также можете настроить микшер на любой стандарт видео вручную! Выходы SDI являются настоящими вспомогательными выходами, поэтому вы можете независимо настраивать исходное видео, направляемое на каждый выход SDI. Все выходы могут быть подключены к камерам, так как они включают в себя управление камерой и информацию о подсчете. В более мощных моделях ATEM SDI Pro и ATEM SDI Extreme выход SDI также можно выбрать для отображения встроенного многооконного изображения.





Создание широковещательных каналов с помощью ATEM Streaming Bridge



это видеоконвертер, который позволяет принимать поток H.264 с любого ATEM SDI Pro или ATEM SDI Extreme и преобразовывать его обратно в видео. Это означает, что вы можете отправлять видео в удаленные места по локальной сети Ethernet или через Интернет по всему миру! Это возможно, потому что он использует усовершенствованный кодек H.264 для обеспечения высокого качества при очень низкой скорости передачи данных. Это означает, что вы можете создавать ссылки вещательного качества обратно в свою студию через Интернет, что намного дешевле. Чтобы упростить настройку, программная утилита ATEM может создавать установочные файлы, которые вы можете отправить по электронной почте в удаленную студию. ATEM Streaming Bridge — идеальный способ использовать ATEM SDI в качестве удаленной студии вещания!





Создавайте профессиональные программы вещательного качества и транслируйте их в прямом эфире!

Создайте и транслируйте свое собственное ток-шоу с интервью! ATEM SDI идеально подходит для небольших потоковых программ, поскольку он достаточно мал, чтобы презентатор мог переключаться! С 4 входами SDI вы можете подключить 3 камеры для панорамных, средних и крупных планов, а также HyperDeck Studio для воспроизведения предварительно записанных клипов. DVE позволяет создавать удивительные эффекты «картинка в картинке» с тенями, цветными рамками и многим другим. Эффекты «картинка в картинке» идеально подходят, когда вы хотите показать реакцию гостя, у которого берете интервью! Вы даже можете добавить нижнюю треть изображения и логотипы, чтобы придать вашей программе высококачественный вещательный вид. Потоковая передача может осуществляться на отдельный компьютер через USB или непосредственно на модели ATEM SDI Pro и ATEM SDI Extreme.





Живые съемки без сценария

SDI-микшеры ATEM позволяют создавать незаписанные студийные шоу, такие как кулинарные соревнования в прямом эфире или кулинарные выпечки, с полным вещательным качеством. Вы можете комбинировать портативные камеры URSA Broadcast с наплечными комплектами и видоискателями, а также камеры на штативах с видоискателями URSA Studio. Все камеры можно подключить к коммутатору ATEM, чтобы вы могли транслировать шоу в прямом эфире. Это связано с тем, что один человек может выполнять переключение на самом ATEM SDI, в то время как кто-то другой может управлять камерой на подключенных компьютерах или панелью управления камерой ATEM для балансировки цвета, и все это работает вместе! Вывод программы может быть записан для создания основной записи в режиме реального времени!





Студии вещания

Подключите несколько камер Blackmagic Studio Camera 4K Pro, чтобы получить идеальную настройку для создания местных новостей, студенческого телевидения, текущих событий, ток-шоу и многого другого! Камеры Blackmagic Studio имеют все функции традиционных студийных камер, такие как большой экран со встроенным индикатором, и все это в компактном корпусе, который прост в использовании! Его большой 7-дюймовый видоискатель позволяет легко отслеживать и кадрировать кадры, и вы даже можете добавить дополнительные требования к фокусировке и масштабированию, чтобы настроить снимок, не отрывая рук от штатива! Вы даже можете подключить камеры с помощью SDI или добавить наш Blackmagic Studio Converter для подключения через 10G Ethernet для рабочего процесса в стиле оптоволокна SMPTE при гораздо меньших затратах.





Создавайте онлайн-тренинги и образовательные руководства!

Теперь вы можете превратить свою учебную комнату в производственную студию! Это позволяет вам создать обширную библиотеку обучающего контента, чтобы проводить обучение онлайн и глобально. Для получения профессиональных результатов используйте две камеры: одну для выступающего в середине и одну общую для класса. Используйте третью камеру для съемки студентов! Чтобы получить слайды идеального качества, подключите компьютер PowerPoint к входу SDI через конвертер Blackmagic Micro Converter HDMI в SDI. ATEM SDI имеет несколько выходов SDI, позволяющих подключать рекордеры, проекторы и мониторы, а модели ATEM SDI Pro и Extreme позволяют записывать напрямую на флэш-диски USB. Вы даже можете вести прямую трансляцию в любое время!





Потоковые лекции и семинары

ATEM SDI идеально подходит для потоковой передачи лекций из школ и университетов студентам по всему миру. На передней панели есть все необходимые элементы управления, так что даже лектор может переключаться между камерой и компьютером для показа слайдов. Если вам нужно включить такой контент, как видео, слайды или показать веб-сайты или кодирование, просто подключите компьютер к ATEM SDI через недорогой преобразователь. Поскольку все видеовходы имеют преобразование стандартов, не имеет значения, какой видеостандарт используется на входах. Просто подключите его! Ключи позволяют накладывать логотипы школ, имена учителей или другую графику поверх изображения. Будущее образования за онлайн-видеоконтентом, и ATEM SDI позволяет вам начать прямо сейчас!





Живые спортивные события

ATEM SDI позволяет вам создавать программы, похожие на высшую лигу, из ваших собственных спортивных событий! Играете ли вы в настольный теннис, боулинг или бейсбол, ATEM SDI позволяет подключить несколько видеокамер, чтобы вы могли снимать матч с разных ракурсов и видеть все происходящее. Вы можете использовать бесплатный подключаемый модуль ATEM для Photoshop, чтобы обновлять графические шаблоны и отправлять их непосредственно в пул мультимедиа переключателя из Photoshop. Затем вы можете использовать встроенный нисходящий ключ для наложения графики поверх игры, как в профессиональной спортивной трансляции! С ATEM SDI вам и вашим друзьям будет легко создавать спортивные программы в прямом эфире и транслировать их онлайн!

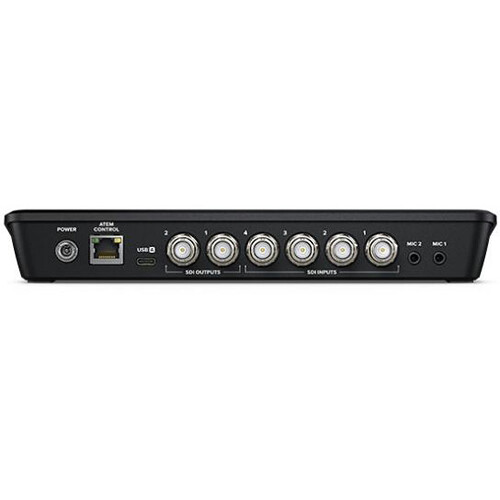

Соединения

Общее количество видеовходов

4

Общая производительность

3

Общее количество выходов Aux

2

Общее количество аудиовходов

2 х 3,5 мм стерео мини–разъема.

Общее количество аудиовыходов

Нет, только встроенный звук.

Подключение по тайм–коду

Нет

Видеовходы SDI

4 x 3G–SDI, 10-битный HD с возможностью переключения.

встроенный 2-канальный звук.

Повторная синхронизация видеовхода

На всех 4 входах SDI.

Преобразователи частоты кадров и формата

На всех 4 входах SDI.

Выходные данные программы SDI

2

Ethernet

Ethernet поддерживает управление программным обеспечением 10/100/1000 BaseT, обновления программного обеспечения и прямое или сетевое подключение к панели.

Компьютерный интерфейс

1 x USB Type–C 2.0 для вывода веб-камеры, управления программным обеспечением, обновления программного обеспечения и подключения к панели.

Стандарты

Стандарты ввода HD-видео

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Стандарты вывода HD–видео

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты потокового видео

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты видео Ultra HD

Нет

Сэмплирование видео

4:2:2 YUV

Точность цветопередачи

10-разрядный

Цветовое пространство

Rec 709

Преобразование цветового пространства

Аппаратное обеспечение в режиме реального времени.

Особенности продукта

Восходящие клавиши

1

Нисходящие клавиши

1

Усовершенствованные хромакейеры

1

Линейные клавиши/ клавиши Luma

2

Клавиша перехода

Только для DVE.

Общее количество слоев

5

Генераторы шаблонов

1

Генераторы цвета

2

Двойной экран с рамками и тенями

1

Интерфейс

Минимальное разрешение монитора 1366 x 768.

Аудио

Аудиомикшер

6 входов x 2–канальный микшер.

Возможность выбора включения / выключения / последующего аудио-видео для каждого канала плюс отдельная регулировка усиления для каждого канала.

Измерение уровня и пиковых значений. Плюс новые улучшения звука Fairlight: компрессор, вентиль, ограничитель, 6 полос параметрического эквалайзера. Мастер управления усилением.

Аналоговый вход

Несбалансированное стерео

Задержка аналогового ввода

До 8 кадров

Входное сопротивление

1.8k

Максимальный уровень входного сигнала

+6 дБВ

Разъем для подключения микрофона к источнику питания

Доступно для обоих разъемов mini jack 3,5 мм.

Медиаплеер

Медиаплееры

1

Каналы

Заполните и нажмите для каждого медиаплеера.

Емкость пула неподвижных изображений

20 с заливкой и ключом.

Формат неподвижного изображения медиа-пула

PNG, TGA, BMP, GIF, JPEG и TIFF.

Управление

Панель управления

Встроенная панель управления. Программная панель управления в комплекте. Поддерживает дополнительную аппаратную панель.

Подключение к панели управления

Ethernet поддерживает базовую сеть 10/100. Обеспечивает прямое соединение между панелью и корпусом или через сеть. Также используется для обновления программного обеспечения. ATEM SDI поддерживает прямое подключение по USB-C.

Совместимость с панелью управления

Включает в себя программную панель управления ATEM. Также совместим с расширенной панелью ATEM 1 M / E и широковещательной панелью ATEM 2 M / E.

Панель управления в комплекте

Программная панель управления ATEM входит в комплект поставки бесплатно для Mac 11.0 Big Sur, Mac 12.0 Monterey или более поздней версии и Windows 10 или 11.

Программное обеспечение

Обновления программного обеспечения

С помощью USB или Ethernet-соединения напрямую подключается к компьютерам Mac OS X или Windows. Включает в себя утилиту ATEM Switcher.

Конфигурация

Устанавливается с помощью программной панели управления ATEM, исключая IP-адрес корпуса ATEM, который устанавливается с помощью утилиты ATEM Switcher, подключенной через USB к корпусу.

Операционные системы

Mac 11.0 Big Sur,
Mac 12.0 Monterey или более поздней версии.

Windows 10 и 11.

Требования к питанию

Источник питания

1 х внешний источник питания 12 В.

Энергопотребление

18 Вт

Физические характеристики

Экологические характеристики

Рабочая температура

От 5 ° C до 40 ° C (41 ° - 104 ° F)

Температура хранения

От -10 ° до 60 ° C (от 14 ° до 140 ° F)

Относительная влажность

От 0% до 90% без конденсации

Что входит в комплект

ATEM SDI

Внешний источник питания 12 В постоянного тока с международными адаптерами для розеток
