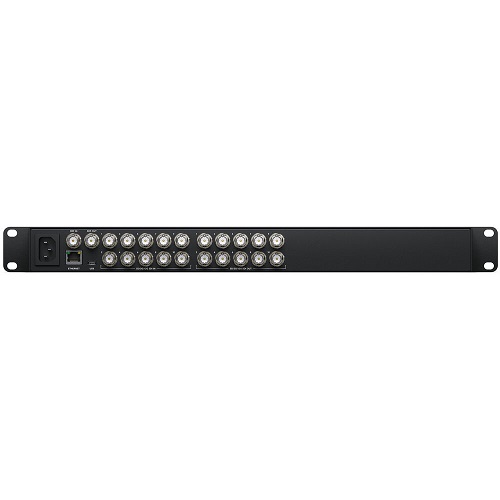

Blackmagic Videohub 10x10 12G

Blackmagic Videohub 10x10 12G — это усовершенствованный видеомаршрутизатор с нулевой задержкой, который одновременно поддерживает любую комбинацию SD, HD и Ultra HD. Он имеет 10 входов 12G-SDI и 10 выходов 12G-SDI, а также эталонные соединения в размере одной стойки. ЖК-дисплей на передней панели позволяет просматривать видео перед маршрутизацией и четко отображает метки маршрутизации и видеостандарты. Маршрутизация может выполняться путем прямого выбора кнопки и с помощью большой ручки управления с электронной муфтой. Он также поддерживает повторную синхронизацию SDI, управление через внешний Ethernet и поддерживает все видеостандарты SDI вплоть до 2160p60.

Новые видеомаршрутизаторы Blackmagic Videohub 12G-SDI

позволяют подключать все ваше оборудование, не создавая сложной путаницы кабелей! Маршрутизаторы Blackmagic Videohub поддерживают 12G-SDI, поэтому они позволяют одновременно подключать и маршрутизировать любые комбинации SD, HD и Ultra HD на одном маршрутизаторе. Кроме того, они имеют нулевую задержку, поэтому идеально подходят для прямых трансляций и прямых трансляций! Дизайн включает в себя элегантную переднюю панель с ЖК-дисплеем для меток и даже живого видео, кнопки быстрого доступа и вращающуюся ручку из обработанного металла с покрытием из мягкой резины, которая позволяет просматривать видеоисточники. Ethernet также включен, поэтому вы можете удаленно управлять маршрутизатором с помощью ряда внешних аппаратных или программных панелей управления.

Устраняет сложный кабельный беспорядок

Blackmagic Videohub 12G устраняет путаницу с кабелями, потому что вы можете подключить все SDI-оборудование к маршрутизатору, а затем подключиться электронным способом! Вам не нужны сложные системные схемы для вашей студии, потому что вы можете подключить любой видеовход к любому видеовыходу или даже один видеовход к нескольким видеовыходам. Это означает, что мониторы могут просматривать любой источник в студии! Вы получаете полную гибкость, чтобы справляться с постоянными изменениями или даже в чрезвычайных ситуациях. Он позволяет использовать несколько рекордеров HyperDeck для резервного мастеринга. Или вы можете направить видео на несколько потоковых процессоров для всех вещательных платформ. Blackmagic Videohub 12G также отлично подходит для добавления дополнительных входов к коммутатору ATEM!

Четыре модели Videohub 12G !

Blackmagic Videohub 10x10 12G
Усовершенствованный видеомаршрутизатор 12G-SDI 10x10 с нулевой задержкой, который одновременно поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе. Имеет встроенную панель управления с ЖК-дисплеем и механической ручкой вращения, повторную синхронизацию SDI и внешнее программное управление.

Blackmagic Videohub 20x20 12G
Видеомаршрутизатор 12G-SDI большего размера 20x20 с нулевой задержкой, который одновременно поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе. Имеет встроенную панель управления с ЖК-дисплеем и механической ручкой вращения, повторную синхронизацию SDI и внешнее программное управление.

Blackmagic Videohub 40x40 12G
Крупнейший видеомаршрутизатор 12G-SDI с нулевой задержкой 40x40, который одновременно поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе. Имеет встроенную панель управления с большим ЖК-дисплеем и обработанной ручкой вращения, повторную синхронизацию SDI и внешнее управление.

Blackmagic Videohub 80x80 12G
Массивный видеомаршрутизатор 12G-SDI модели 80x80 с нулевой задержкой поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе одновременно. Имеет панель управления, повторную синхронизацию и внешнее управление через Ethernet.

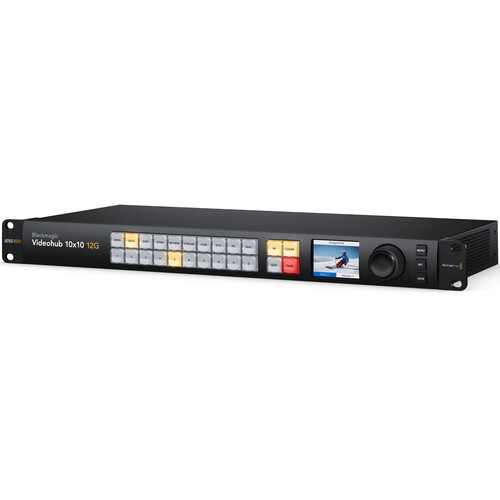

Элегантная передняя панель

Встроенная передняя панель управления позволяет маршрутизировать видео, поэтому вы получаете идеальное решение для стоек для прямых трансляций, в которых нет места для дополнительных аппаратных панелей. Передняя панель похожа на Videohub Master Control Pro и имеет вращающуюся ручку для просмотра, кнопки прямого ввода для скорости и ЖК-дисплей для отображения меток. Однако, поскольку панель встроена в маршрутизатор, вы также можете просматривать живое видео на ЖК-дисплее! На ЖК-дисплее также есть меню, позволяющие изменять настройки маршрутизатора.

Меняйте точки коммутации маршрутизатора визуально!

Благодаря встроенному ЖК-дисплею Blackmagic Videohub 12G может показывать вам живое видео со всех входов вашего маршрутизатора! Это означает, что вы можете видеть все входы маршрутизатора в режиме реального времени, прежде чем изменить маршрут. Под видео в реальном времени также отображаются метки, облегчающие идентификацию просматриваемого ввода. Это означает, что вы можете прокручивать вверх и вниз источники маршрутизатора в алфавитном порядке и видеть каждый вход как живое видео, даже если входы имеют разные стандарты видео. Представьте, что вы прокручиваете соединения, просматривая их в режиме реального времени на ЖК-дисплее! Кроме того, в стойках для портативного оборудования, где пространство ограничено, визуальная маршрутизация означает, что вы можете видеть видеовходы без добавления внешнего монитора SDI.

Расширенный 12G-SDI для маршрутизации SD, HD и Ultra HD

Все модели Blackmagic Videohub 12G оснащены расширенными многоскоростными соединениями 12G-SDI, поэтому они поддерживают любой видеоформат SD, HD и Ultra HD с разрешением до 2160p60 и могут подключаться к любым SD, HD-SDI, 3G-SDI, 6G-SDI и Оборудование 12G-SDI. Кроме того, Blackmagic Videohub 12G также поддерживает одновременную маршрутизацию видео любого стандарта на одном и том же маршрутизаторе. Это означает, что в модели 40x40 вы можете маршрутизировать до 40 различных видеостандартов одновременно! 12G-SDI обеспечивает высокую частоту кадров в формате Ultra HD через одно соединение BNC, которое также подключается ко всему вашему обычному HD-оборудованию! С 12G-SDI вы получаете перспективную технологию, которая подключается к оборудованию, которое у вас есть сейчас и в будущем!

Полная повторная синхронизация

SDI Videohub включает встроенную функцию перетактирования SDI на каждом входе 12G-SDI. Повторная синхронизация SDI восстанавливает видеосигнал для максимального качества видео. Это чрезвычайно важно, поскольку более длинные видеокабели ухудшают качество сигнала. Дорогие «цифровые» кабели премиум-класса могут немного помочь, но все же не могут устранить потерю целостности сигнала из-за увеличения длины кабеля. С повторной синхронизацией SDI все SDI-устройства в вашей студии получают регенерированный сигнал с улучшенными характеристиками джиттера. Это означает большую длину кабеля и отсутствие пропусков в вашем видео.

Добавить внешние панели управления оборудованием

Всеми маршрутизаторами Blackmagic Videohub можно управлять удаленно, что очень важно в крупных вещательных студиях, где оборудование, подключенное к маршрутизатору, расположено в разных частях здания. Доступны 2 различных типа аппаратных панелей. Videohub Master Control Pro похож на переднюю панель и имеет вращающуюся ручку, ЖК-дисплей и кнопки быстрого доступа. В то время как модель Videohub Smart Control Pro имеет все кнопки и обычно запрограммирована таким образом, что панель управляет одним выходом маршрутизатора, при этом каждая кнопка запрограммирована на вход маршрутизатора. Затем вы можете просто разрезать кнопки на панели, чтобы мгновенно изменить выход маршрутизатора. Лучше всего это работает, когда вы устанавливаете смарт-панель под каждым видеомонитором!

Получите управление маршрутизатором на Mac, Windows и iPad

Если вам нужно внешнее управление маршрутизатором по доступной цене, Videohub Software Control идеален, потому что его можно скачать бесплатно! Videohub Software Control доступен как для Mac, так и для Windows, поэтому вы можете запускать его на компьютерах, которые уже используете для творческой работы. Программное обеспечение имеет большие кнопки, которые легко нажимать. Каждая кнопка может быть настроена на вход маршрутизатора, выход маршрутизатора и имеет назначенный значок, который поможет вам визуально идентифицировать ее. Большие кнопки отлично подходят для использования на ПК с сенсорным экраном, где программное обеспечение превращается в панель управления XY с большим экраном! Вы даже можете загрузить версию программного обеспечения для Apple iPad!

Включает утилиту настройки Videohub

При первой покупке Blackmagic Videohub 12G все видеовходы и выходы будут иметь простые метки по умолчанию, однако вы можете настроить их в соответствии с подключенным оборудованием! Вот почему установщик Blackmagic Videohub 12G включает программное обеспечение Videohub Setup, которое позволяет настраивать метки входов и выходов маршрутизатора. Вы даже можете включить кнопку дублирования для использования при смене источников, а также кнопку дублирования можно включить для каждого конкретного видеовыхода. Настройка видеохаба также позволяет запрограммировать кнопки на передней панели, обновить программное обеспечение маршрутизатора или настроить внешние аппаратные панели. Программное обеспечение поддерживает Mac и Windows и может быть подключено через Ethernet или USB.

Поддерживает несколько форматов

Когда вам нужно работать над глобальными событиями, вам нужно быть в курсе последних технологий и телевизионных стандартов. Videohub поддерживает все стандарты видео 525SD и 625SD, 720HD и 1080HD, а также Ultra HD. Кроме того, вы можете одновременно подключать несколько видеостандартов!

Встроенное аудио для аудио и видео

Стандарт SDI включает до 32 каналов эмбедированного звука, включенного в видеосигнал SDI. Преимущество встроенного звука в том, что все это соединяется с одним кабелем BNC, и все аудио остается идеально синхронизированным с видео. Кроме того, все современное оборудование SDI поддерживает эмбедированное аудио SDI!

Большая глубина цвета и точность цветопередачи

Videohub предназначен для поддержки видео самого высокого качества. 10-битный стандарт является наиболее часто используемым стандартом, поскольку цвета могут быть представлены более точно, чем 8-битное видео. Вы можете маршрутизировать 8-битное или 10-битное видео 4:2:2 в любом стандарте, и он даже работает с 4:4:4 12-битным SDI до 2160p30 для художественных фильмов!







Характеристики

SDI Video Inputs

10

SDI Video Outputs

10

SDI Rates

DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.

Video Input Re-Sync

None

SDI Reclocking

On all SDI outputs.

Reference Inputs

Tri-Sync or Black Burst.

Reference Outputs

Reference terminating loop output.

Ethernet

Supports 10/100/1000 BASE‑T.

Computer Interface

USB‑C

Standards

SD Video Standards

525i59.94 NTSC, 625i50 PAL

HD Video Standards

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

2K Video Standards

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Ultra HD Video Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

4K Video Standards

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 and ITU‑R BT.601

SDI Audio Sampling

Television standard sample rate of 48kHz and 24-bit.

SDI Video Sampling

YUV 4:2:2 and RGB 4:4:4

SDI Color Precision

10, 12‑bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes.

SDI Color Space

REC 601, REC 709, REC 2020

SDI Auto Switching

Automatically selects between 270Mb SD‑SDI, 1.5G HD‑SDI, 3G level A and level B HD-SDI, 6G HD‑SDI, 12G‑SDI and DVB‑ASI on each input so that each input can be running a different television standard.

SDI Metadata Support

Video payload identification ancillary data as per SMPTE 352M.

Control

Built in Control Panel

24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 2.2 inch color display.

External Control Panel

Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.

Control Panel Connection

Ethernet

Software

Software Control

Router control included free for Windows™ and Mac™.

Internal Software Upgrade

Via included updater application.

Operating Systems

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10, 64-bit.
Windows 11.

Display

Displays

Built in 2.2 inch LCD for video and menu settings.

Power Requirements

Power Supply

1 x Internal 100 - 240V AC 50/60Hz.
IEC power cable required.

Power Fail Protection

Crosspoint connections preserved and restored instantly at power on.

Power Usage

20.8 W max.

Physical Installation

1 rack unit height.

Физические размеры



Environmental Specifications

Operating Temperature

0° to 40° C (32° to 104° F)

Storage Temperature

-20° to 60° C (-4° to 140° F)

Relative Humidity

0% to 90% non-condensing

В комплекте

Blackmagic Videohub 10x10 12G

Приветственный кошелек с QR-кодом для загрузки программного обеспечения
