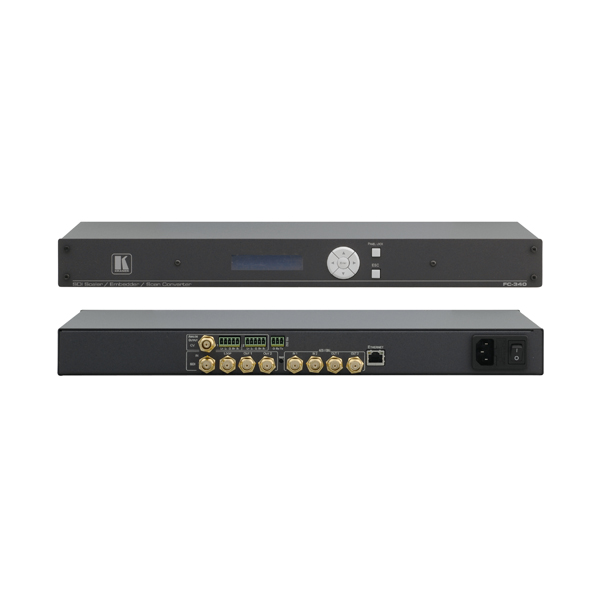

FC-340 - видеомасштабатор вещательного качества, устройство ввода/ извлечения аудиосигнала и преобразователь частоты развертки для цифровых сигналов вплоть до 3G HD-SDI. Прибор принимает сигнал SDI и одновременно выдает сигналы SDI и композитный видеосигнал. Аудиосигнал, введенный во входной сигнал SDI, выдается одновременно на выходы AES/EBU и балансного аудиосигнала.
Особенности
- максимальная скорость передачи данных 3 Гбит/с
- совместимость с HDTV
- поддержка стандартов SDI (SMPTE 259M и SMPTE 344M), HD-SDI (SMPTE 292M) и 3G HD-SDI (SMPTE 424M)
- проходной видеовход
- использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
- настройка ввода аудиосигнала в SDI - выбор внедренного аудиосигнала или ввод двух независимых аудиогрупп
- разнообразие возможностей управления - кнопками на передней панели с использованием 20-символьного ЖК-дисплея, RS-232, Ethernet
- корпус для установки в стандартную 19-дюймовую стойку (1U), в комплект входят монтажные уголки.
Технические характеристики
| Входы: |
SDI (1 вх.): SD/HD/3G HD-SDI, 75 Ом разъемы BNC; AES/EBU (2 вх.): разъемы BNC |
| Выходы: |
SDI (2 вых.): SD/HD/3G HD-SDI, 75 Ом, разъемы BNC; AES/EBU (2 вых.): разъемы BNC; Композитный видеосигнал (1 вых.): PAL/NTSC (в соответствии с выходной частотой кадров), разъем BNC; Балансный стереозвук (2 вых.): 5-конт. клеммный блок |
| Максимальный размах входного и выходного сигнала: |
800 мВ (75 Ом) |
| Частота дискретизации: |
48 кГц (цифровой звук) |
| Полоса пропускания: |
20 кГц (аналоговый звук) |
| Разрешение входного сигнала: |
480i 59,94 Гц; 576i 50 Гц; 720p 59,94/60/50 Гц, 1080i 59,94/60/50 Гц, 1080p 29,97/30/23,98/24, 23,98sF/24sF; 1080p @59,94/60/50 Гц |
| Выходные разрешения: |
480i 59,94 Гц, 576i 50 Гц; 720p 59,94/60/50 Гц, 1080i 59,94/60/50 Гц, 1080p 59,94/60/50 Гц |
| Питание: |
Сеть ~100-240 В, 50/60 Гц, 22 ВА |
| Рабочая температура: |
0°...+40°C |
| Температура хранения: |
-40°...+70°C |
| Относительная влажность воздуха: |
от 10% до 90% без конденсации |
| Габаритные размеры (Ш, Г, В): |
48,3 см x 18,3 см x 4,5 см (1U) |
| Масса: |
1,6 кг |
| Принадлежности: |
уголки для установки в стойку |
|
