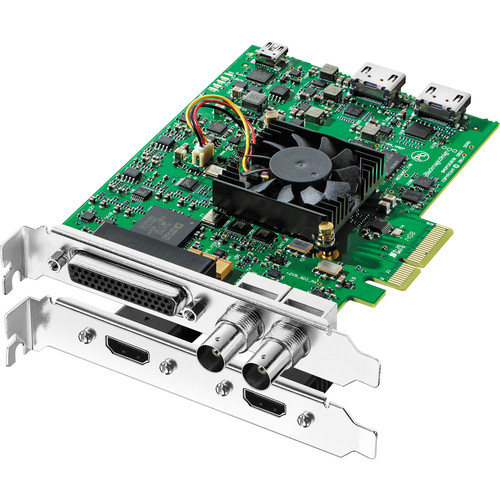

Blackmagic DeckLink Studio 4K

DeckLink Studio 4K идеально подходит для тех, кто работает с форматами SD, HD, 2K и Ultra HD. Плата имеет большое количество аналоговых и цифровых интерфейсов: 6G-SDI (с поддержкой SD, HD и Ultra HD), HDMI 1.4b, разъемы S-Video, компонентного и композитного сигналов для SD/HD. Есть четыре канала балансного аналогового звука, два канала AES/EBU с возможностью вывода на шесть каналов и синхровход Blackburst/Tri-sync, а также порт RS-422 для управления декой. Обеспечивая кеинг в SD и понижающую конверсию на аппаратном уровне, эта модель является лучшим решением для монтажа, цветоустановки и создания вещательной графики.

DeckLink
Самые современные платы видеозахвата для Mac, Windows и Linux

Платы DeckLink Платы DeckLink повсеместно используются для захвата и вывода видео в производстве рекламных роликов, музыкальных клипов, телесериалов и художественных фильмов. Благодаря поддержке 12G‑SDI и 8K они обеспечивают самое высокое качество изображения, а совместимость с широким рядом программ и платформ делает их по‑настоящему универсальным решением. Все PCIe‑платы линейки DeckLink дают непревзойденную свободу при выборе операционной системы, допуская установку на рабочих станциях и серверах под управлением Mac, Windows и Linux.



Идеальное решение для постпроизводства
Поддержка SD, HD, Ultra HD, 4K и 8K

С помощью DeckLink изображение с камеры или деки можно передавать непосредственно в приложения класса DaVinci Resolve для последующего монтажа и наложения эффектов. В зависимости от модели предусмотрена поддержка всех основных форматов, используемых в кино, на телевидении и студиях постпроизводства. Платы обеспечивают обработку 12‑битного видео 4:4:4, материала с кадровой частотой до 60 fps, а также проектов в 3D и с широким динамическим диапазоном. Все это делает линейку DeckLink идеальным решением для вывода сигнала на профессиональные SDI‑мониторы, HDMI‑телевизоры или экраны цифровых проекторов.



Широкий выбор моделей

DeckLink — идеальное решение для любого проекта. DeckLink 8K Pro и DeckLink 4K Extreme 12G с интерфейсом 12G‑SDI обеспечивают высокую скорость передачи данных и позволяют выполнять обработку видео в Ultra HD и 8K. Кроме того, в линейке есть модели с поддержкой 1.5G‑, 3G‑, 6G‑ и 12G‑SDI, которые оснащаются разной комбинацией аналоговых, SDI‑ и HDMI‑разъемов. Для одновременного захвата и вывода из нескольких источников можно использовать специальные многоканальные платы. Благодаря тому, что звук встроен в SDI‑поток, каждая модификация совместима с деками, мониторами, проекторами и другим профессиональным оборудованием вещательного класса.

Высококачественные разъемы

Каждая плата DeckLink снабжена современными разъемами, которые обеспечивают безупречное качество изображения и звука, а также совместимость с профессиональным SDI‑оборудованием. DeckLink 8K Pro имеет четырехканальный интерфейс 12G‑SDI, другие модели — 6G‑SDI или 12G‑SDI (Single Link и Dual Link) либо 3G‑SDI (Single Link). На некоторых платах предусмотрены разъемы для S‑Video, аналогового компонентного и композитного сигналов, а также ввод и вывод двух каналов AES/EBU‑ и четырех каналов балансного аналогового звука. Все модели оснащены синхровходом BlackBurst/Tri‑Sync и последовательным портом для управления декой. Интерфейсы 6G‑SDI и 12G‑SDI с автоматическим выбором скорости позволяют передавать материал в любых разновидностях SD, HD и Ultra HD. DeckLink 8K Pro и DeckLink 4K Extreme 12G дополнительно дают возможность обрабатывать форматы DCI и видео с высокой кадровой частотой.

Непревзойденное качество видео

Платы DeckLink позволяют работать как со сжатыми видеоформатами (например, ProRes или DNxHD), так и с несжатым 10-битным видео. Благодаря тому, что при обработке несжатого видео создается математически точная копия всех исходных изображений, полученный материал будет всегда иметь максимально высокое качество. DeckLink дает возможность более точно выполнять кеинг, наложение слоев, цветокоррекцию и многие другие действия. Даже если необходимо прибегнуть к компрессии видео, поддержка наиболее распространенных файловых форматов поможет сохранить высокое качество на всех этапах постпроизводства.

Передовые технологии

Использование новейших технологий 6G-SDI и 12G-SDI позволяет записывать и воспроизводить видео в формате Ultra HD, при этом обеспечена полная совместимость с SD- и HD-SDI-оборудованием. Изображение в Ultra HD имеет разрешение 3840×2160 пикселей, что в четыре раза выше по сравнению с 1080 HD. DeckLink SDI 4K и DeckLink Studio 4K оснащены интерфейсом 6G-SDI, а модели DeckLink 4K Pro и DeckLink 4K Extreme 12G имеют разъемы Dual Link 12G-SDI для более высокого цветового разрешения, поддерживая работу с двухпотоковым стереоскопическим 3D-видео и форматами Ultra HD с частотой вплоть до 60 кадров/с. Платы DeckLink 4K Pro и DeckLink 4K Extreme 12G будут отличным выбором для монтажа и цветокоррекции в DaVinci Resolve!

Поддержка популярных приложений
Работайте с DeckLink в своих любимых программах

Mac OS X

Драйверы DeckLink позволяют работать со многими программными продуктами для видеомонтажа, такими как Avid Media Composer, Final Cut Pro, Premiere Pro, Symphony и News Cutter. Кроме того, обеспечена полная совместимость с приложениями для создания визуальных эффектов: Fusion, After Effects CC и Photoshop CC. Для работы над звуковым сопровождением можно использовать ProTools, Nuendo и Cubase, а для обработки потокового видео — Flash Media Encoder, Wirecast и Livestream Procaster.

Windows

Пользователи Windows получают доступ к огромному количеству приложений, потому что платы DeckLink поддерживают драйверы WDM, DirectShow и QuickTime. Монтаж можно выполнять в Avid Media Composer, Avid News Cutter, Premiere Pro, Sony Vegas Pro, Corel Video Studio, CyberLink Power Director и MAGIX Video Pro. Для создания визуальных эффектов реализована поддержка Fusion, After Effects CC и Photoshop CC. В число приложений для работы со звуком входят Steinberg Nuendo и Cubase, а для потокового видео предусмотрена совместимость с Flash Media Encoder, Xsplit Broadcaster, Wirecast и Livestream Procaster.

Linux

Платы DeckLink используют открытый стандарт и идеально подходят для создания собственных приложений на платформе Linux. Наличие бесплатного пакета SDK упрощает разработку решений для особых потребностей, а также применение других программных продуктов. На компьютерах с операционной системой Linux для записи и воспроизведения с помощью DeckLink можно использовать приложение Blackmagic Design Media Express.



Разъемы

Видеовходы SDI

Один, с возможностью переключения между SD, HD, 2K и 4К (10 бит). Скорость передачи данных 6 Гбит/с (4:2:2) и 3 Гбит/c (4:4:4).

Видеовыходы SDI

Один, с возможностью переключения между SD, HD, 2K и 4К (10 бит). Скорость передачи данных 6 Гбит/с (4:2:2) и 3 Гбит/c (4:4:4).

Входы аналогового видео

Один компонентный YUV с тремя разъемами BNC, один композитный, один S-Video. Поддержка HD и SD на компонентном интерфейсе.

Выходы аналогового видео

Один компонентный YUV с тремя разъемами BNC, один композитный, один S-Video, один SD-SDI. Поддержка HD и SD на компонентном интерфейсе.

Ввод аналогового звука

Четыре канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма.

Вывод аналогового звука

Четыре канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма. Возможность переключения каналов 3 и 4 на выходы AES/EBU.

Ввод AES/EBU‑звука

Два канала небалансного звука с преобразованием частоты дискретизации

Вывод AES/EBU‑звука

Два канала небалансного звука. Возможность переключения аналоговых выходов 3 и 4 на выходы AES/EBU для вывода звука на каналах 3 и 4, 5 и 6. Функция позволяет получить шесть аудиоканалов для вывода звука AES/EBU.

Ввод звука через SDI

16 каналов, встроенных в сигнал HD/2K/4K. Восемь каналов, встроенных в сигнал SD.

Вывод звука через SDI

16 каналов, встроенных в сигнал HD/2K/4K. Восемь каналов, встроенных в сигнал SD.

Видеовходы HDMI

Один, HDMI типа A

Видеовыходы HDMI

Один, HDMI типа A

Ввод звука через HDMI‑вход

Восемь каналов, встроенных в сигналы SD, HD и 4K

Вывод звука через HDMI‑выход

Восемь каналов, встроенных в сигналы SD, HD и 4K

Синхровход

Tri-Sync или Blackburst

Управление устройствами

Порты RS-422 для управления декой, совместимые с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением.

Подключение к компьютеру

4-линейная плата PCI Express второго поколения, совместимая со слотами x4, х8 и х16

Поддерживаемые кодеки

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 HQ, DNxHR и DNxHD, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое видео 4:2:2 (8 бит), несжатое видео 4:2:2 (10 бит), несжатое видео 4:4:4 (10 бит)

Программное обеспечение

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.

Обновление внутреннего ПО

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS, Windows и Linux. Полный перечень системных требований содержится в разделе «Поддержка».

Программные приложения

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop CC

Другие поддерживаемые приложения: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Zoom

Стандарты видео

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

720p/50/59,94/60
1080p/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы 2K (только SDI)

2K DCI 23,98p/24p/25p

Форматы Ultra HD

2160p/23,98/24/25/29,97/30

Форматы 4K

4K DCI/23,98p/24p/25p*
*только SDI

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 и ITU-R BT.601

Поддержка метаданных через SDI

RP 188/SMPTE 12M-2 и скрытые субтитры

Частота выборки SDI‑изображения

4:2:2, 4:4:4*
*для 4K — 4:2:2

Цветовое разрешение SDI

8 и 10 бит YUV (4:2:2) в любых форматах; 8 и 10 бит RGB (4:4:4) в форматах до 1080p/25 2K DCI

Цветовое пространство

REC 601, REC 709

Частота выборки HDMI‑изображения

4:4:4, 4:2:2 и 4:2:0

Цветовое разрешение HDMI

10 бит RGB в HD,
10 бит YUV в HD и 4K

Настройка интерфейса HDMI

HDMI 1.4b с автоматической настройкой в соответствии с подключенным дисплеем

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Разрешение HDMI

Попиксельное для всех разрешений вплоть до 4K

Скорость передачи данных

Видеоинтерфейсы HDMI и SDI позво ляют переключаться между SD, HD, 2K и UHD. При работе с компонентным аналоговым видео возможно переключение между SD и HD.

Защита авторского права

Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Обработка сигналов

Понижающая HD‑конверсия

Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI, сигнала SD на выход SD-SDI, а также на выходы S-Video- и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3.

Повышающая HD‑конверсия

Программная конверсия из SD в 720HD или 1080HD при захвате. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom.

Перекрестная конверсия

Программная перекрестная конверсия между 720HD и 1080HD при выводе изображения

Создание эффектов в реальном времени

Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Adobe Premiere Pro Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.

Преобразование цветового пространства

Аппаратное в режиме реального времени

Физические размеры

Операционные системы

Mac 11.1 Big Sur,
Mac 12.0 Monterey или более поздняя версия

Windows 8.1, 10 и 11 (64-разрядная версия в каждом случае)

Linux

Питание

Потребляемая мощность

22 Вт

Условия эксплуатации

Рабочая температура

от 5° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

DeckLink Studio 4K

Переходный кабель для работы с аналоговыми сигналами и управления через порт RS‑422

Скоба для HDMI
