Teranex Express  первый в мире процессор для преобразования стандарта вещательных SD-, HD- и Ultra HD-материалов в реальном времени. Использование современных запатентованных алгоритмов обеспечивает исключительно высокое качество обработки, которое по достоинству оценили ведущие телекомпании и киностудии во всем мире. Teranex Express позволяет с 10-битной точностью выполнять 1089 вариантов понижающей, повышающей и перекрестной конверсии между форматами SD, HD и Ultra HD. Дополнительно предусмотрены устранение чересстрочности и шумоподавление, а также автоматическое определение, удаление и исправление преобразования 3:2 даже в отредактированном материале. Есть функции настраиваемого масштабирования и изменения пропорций кадра с полной поддержкой тайм-кода и многоканального звука.

Teranex Express

Teranex Standards Converters
Лучшее решение для преобразования стандартов, получившее мировое признание у профессионалов вещательной отрасли
Teranex — самые мощные процессоры, быстродействие которых оценили ведущие вещательные компании. Модели этой линейки обеспечивают 1089 вариантов преобразования между SD-, HD- и Ultra HD-форматами, имеют широкий набор разъемов и сквозной HDMI-интерфейс, а также обрабатывают сигнал с малой задержкой. Они способны изменять частоту кадров, выполнять повышающую, понижающую и перекрестную конверсию между SD, HD и Ultra HD, а также добавлять или удалять преобразование 3:2. Использование современных запатентованных алгоритмов гарантирует исключительно высокое 10-битное качество изображения с поддержкой звука, скрытых субтитров, тайм-кода и других параметров.

Конвертирование любых материалов
Еще больше возможностейдля преобразования в реальном времени
Независимо от того, где находится студия, инженерам эфира приходится иметь дело с самыми разными форматами. Модели линейки Teranex позволяют в реальном времени конвертировать материалы между SD, HD и Ultra HD. С их помощью можно принимать сигнал из-за рубежа, а также напрямую подключаться к вещательным декам предыдущего поколения или работать в передвижных телевизионных станциях. Благодаря широкому функционалу эти процессоры подойдут даже для вывода изображения на уличные светодиодные экраны и цифровые панели во время живых концертов и спортивных состязаний.

Anything

1089 вариантов преобразования
Понижающая, повышающая и перекрестная конверсия для SD, HD и Ultra HD
Teranex Express и Teranex AV позволяют выполнять 1089 вариантов преобразования между SD, HD и Ultra HD, при этом копии не будут иметь визуальных отличий от оригинала. Среди доступных функций повышающая, понижающая и перекрестная конверсия, перевод материалов из одного телевизионного стандарта в другой, масштабирование с оптическим качеством, определение и добавление или удаление преобразования 3:2. При обработке сохраняются тайм-код, дополнительные данные и скрытые субтитры, 16 каналов аудио с поддержкой переназначения и задержкой вывода изображения до одной секунды, а благодаря кадровой синхронизации материал будет мгновенно готов к монтажу или выпуску в эфир.

Conversion

teranex

Расширенные возможности при обработке сигналов из HDMI‑источника
Преобразование без дополнительных устройств при использовании HDMI‑ и SDI‑оборудования
Teranex AV дополнительно имеет HDMI-вход, сквозной тракт и выходы, что делает эту модель универсальным решением для использования на массовых мероприятиях. Преобразование сигнала из HDMI-источника для вывода на SDI-оборудование не требует дополнительной техники и адаптеров. Поступающее изображение независимо от формата можно направлять через HDMI-интерфейс на широкоэкранные проекторы и при этом одновременно выполнять конвертирование для передачи на деки и мониторы. Процессор также позволяет встраивать звук, полученный с AES-, аналогового и RCA-входов, в HDMI- и SDI‑потоки!

Advanced HDMI Processing

Преобразование в реальном времени с малой задержкой
Конвертирование и вывод сигнала за миллисекунды
Teranex AV обеспечивает исключительно быстрое преобразование сигнала, которое требуется на массовых мероприятиях. Время задержки при обработке составляет всего 67 миллисекунд, поэтому изображение с камер будет практически мгновенно поступать на сценические экраны публичных площадок. Благодаря этому достигается полная синхронизация видео и звукового сопровождения на музыкальных концертах, митингах, общественных слушаниях, богослужениях и других живых выступлениях.

Показ статичных изображений
Хранение и вывод логотипов
Teranex AV позволяет выполнять захват кадров из видео, которые остаются в памяти даже при отключении питания. Для них предусмотрен выбор разрешения, соответствующего требуемым настройкам вывода. Это дает возможность сохранять и выводить в нужный момент логотипы компаний и спонсоров на концертах, конференциях и других массовых мероприятиях. За счет использования повторной синхронизации переключение между живым изображением и вставками всегда будет чистым!

Стоп‑кадры
Фиксированное изображение между фрагментами программы
При переходе к следующему видеоматериалу процессор Teranex AV позволяет сохранять на экране текущий кадр, черное поле или статичное изображение. Благодаря этому модель является идеальным решением для использования во время конференций и живых выступлений, когда между отдельными фрагментами программы возникают технические паузы. Чтобы их заполнить, на дисплей можно выводить логотипы или стоп-кадры. Подобная функция будет особенно полезна в тех случаях, когда очередной докладчик или оратор только готовится взять слово.

Freeze Frame

Качество Teranex
Высокая детализация, резкость и четкость изображений
Процессоры Teranex используют современную технологию обработки, позволяющую одновременно производить вычислительные операции с миллионами пикселей в координатах X, Y и в смежных кадрах. Процессор обеспечивает 10-битную точность и исключительно качественное устранение чересстрочности, а алгоритмы масштабирования дают возможность в реальном времени получать чистое и четкое изображение, в котором сохраняются мельчайшие детали. Благодаря такому функционалу материал, полученный с помощью Teranex, почти всегда полностью идентичен оригинальной копии.

Teranex Quality

Оптическое масштабирование и обработка с субпиксельной точностью
Идеальная конвертация SD-, HD- и Ultra HD‑материалов
Процессоры Teranex позволяют выполнять повышающую и понижающую конверсию между NTSC и PAL SD, 720 HD, 1080 HD и Ultra HD. Они обеспечивают большой выбор пропорций кадра и используют алгоритмы масштабирования с моделированием оптического увеличения. Благодаря обработке с субпиксельной точностью и многовекторным диагональным фильтрам получаемое изображение отличается особой четкостью и не содержит искажений, возникающих во время преобразования.

Incredible Conversions

Высококачественное устранение чересстрочности
Запатентованная технология PixelMotion и многовекторная фильтрация
Для устранения чересстрочности используются запатентованные алгоритмы PixelMotion, позволяющие создавать прогрессивные кадры путем обработки каждого пикселя в изображении. За счет этого сохраняется вертикальное разрешение и достигается более высокое качество полученного материала.

Teranex Quality

Определение и удаление преобразования кадровой частоты
Удаление преобразования 3:2 в отредактированных мастер‑копиях
В США и Японии на телевидении используют частоту 29,97 кадров/с, при этом для фильмов общепринятым является значение 24 fps. Из-за такой разницы во время подготовки киноматериала к показу на ТВ необходимо выполнить преобразование 3:2, а для дальнейшего распространения контента в виде потоковых файлов его требуется удалить. Модели Teranex Express и Teranex AV способны определять наличие такого преобразования и выполнять соответствующую обработку изображения, позволяя получать материал более высокого качества даже в том случае, если раньше он подвергся монтажу.

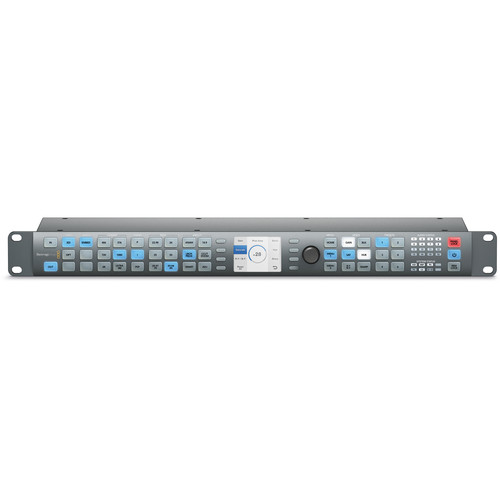

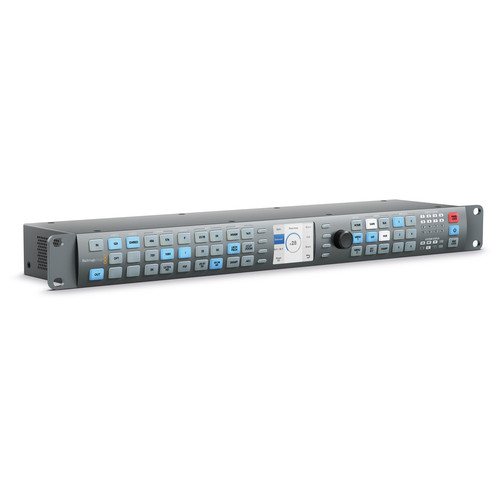

Знакомый дизайн Панель управления Teranex
Модели линейки Teranex имеют удобные органы управления. Встроенный ЖК-дисплей обеспечивает легкую навигацию по меню. Вместе с живым видео он позволяет отображать формат источника и частоту кадров, поэтому внешний монитор не требуется. Процессоры отличаются компактными размерами, занимая всего одно место в стойке. Благодаря этому они идеально подходят для передвижных телевизионных станций, а с универсальным блоком питания могут работать в любой стране мира.

Familiar Design

Поддержка 12G‑SDI
Многоскоростной SDI-интерфейс для SD, HD и Ultra HD
Teranex Express и Teranex AV — первые в мире вещательные процессоры с интерфейсом 12G-SDI, который позволяет работать с форматами вплоть до 2160p/60. Выполняя автоматический переход на 6G-SDI, 3G-SDI, HD-SDI или SD-SDI, он обеспечивает полную совместимость с существующим SD-, HD- и Ultra HD-оборудованием. Передача через SDI-интерфейс выполняется со сверхвысокой скоростью 12 Гбит/с, которой достаточно для поддержки Ultra HD 4K с частотой до 60 кадров/с. Такой функционал делает эти модели самыми современными устройствами в своем классе!

Technology

Современные интерфейсы
Разъемы вещательного качества для бесперебойной работы
Teranex AV имеет входы 12G-SDI и HDMI 2.0a, сквозной порт, несколько выходов и BNC-разъемы для синхронизации. Дополнительно предусмотрены интерфейсы Hi-Fi и XLR для двух каналов аналогового или четырех каналов AES/EBU-аудио. Это позволяет встраивать звук с микрофона или ноутбука в видео на любом выходе. Кроме того, есть специальное гнездо для установки оптического модуля, который обеспечивает передачу сигнала на большое расстояние. Если инфраструктура включает в себя только SDI-оборудование, можно использовать модель Teranex Express с поддержкой 12G‑SDI.

Advanced Connections

Работа с видео
Изменение цвета, пропорций  кадра и других параметров
Все инструменты, необходимые для коррекции цвета, преобразования форматов и изменения пропорций кадра, собраны в одном месте. Элементы управления и многофункциональные меню процессоров Teranex позволяют настраивать яркость, насыщенность, цвет, уровень черного, цветоразность R-Y/B-Y, резкость и другие параметры. Встроенный ЖК-дисплей на передней панели обеспечивает быстрый и удобный доступ к настройкам во время эфира, презентаций и живых выступлений.

Video Control

Дополнительные данные
Поддержка многоканального  звука, тайм-кода и субтитров
Сигнал содержит не только изображение, поэтому в Teranex реализована поддержка до 16 аудиоканалов, тайм-кода и данных VANC для скрытых субтитров. Процессоры способны работать с материалом, содержащим Dolby-звук, поэтому при повышающей и понижающей конверсии не требуется выполнять дополнительное кодирование. Модели Teranex всегда сохраняют субтитры, а также обеспечивают полную синхронизацию звуковой дорожки и тайм-кода с видео.

Ancillary

Централизованное управление
Контроль в дистанционном режиме
Утилита Teranex Setup позволяет удаленно выбирать пропорции кадра, параметры входящего и исходящего сигнала, управлять цветокоррекцией и привязкой аудиоканалов. Интуитивно понятный интерфейс, поддерживающий платформы Mac и Windows, обеспечивает одновременную работу нескольких пользователей с Teranex. Приложение также предназначено для централизованного управления множеством процессоров на крупных вещательных студиях.

Master Control

Мониторинг и вывод на видеостены в режиме Quad SDI
Преобразование 12G-SDI Ultra HD в четырехканальный сигнал HD‑SDI
Интерфейс Quad SDI позволяет выводить изображение в Ultra HD по четырем каналам SDI. Благодаря этому материал, поступающий с 12G-SDI- или 6G-SDI-оборудования в форматах до 2160p/60 Ultra HD, можно просматривать на мониторах и проекторах, поддерживающих только Quad Link SDI 1080 HD. Преобразование из Ultra HD в Quad 1080 HD используют для показа изображений на HD-видеостенах или больших светодиодных экранах с качеством сверхвысокого разрешения.

Quad

Технологии Teranex Standards Converters Поддержка последних технологий
Процессоры Teranex используют самые современные технологии, позволяющие в реальном времени выполнять конвертирование между всеми разновидностями SD, HD и Ultra HD вплоть до 2160p/60. Среди их отличительных особенностей — оптический интерфейс для передачи видео на большое расстояние, высококачественная 10-битная обработка изображений, поддержка 16 каналов встроенного звука, субтитров и AFD/WSS. Модель Teranex Express имеет интерфейс 12G-SDI, а Teranex AV дополнительно оснащается разъемами HDMI 2.0a и XLR. Несмотря на свои широкие функциональные возможности, устройство занимает всего одно место в стойке, что делает его по-настоящему компактным решением.

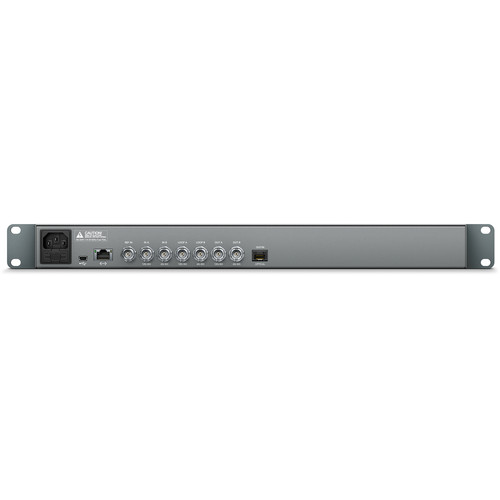

Разъемы

Видеовходы SDI

Один разъем BNC (ВХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит).

Один разъем BNC (ВХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD и 6G Ultra HD (10 бит). Можно использовать при двухканальной передаче 4:2:2 3G или 6G Ultra HD.

Сквозной интерфейс для SDI-видео

Один разъем BNC (сквозной ВХОД A) с регенерацией сигнала и возможностью автоматического переключения между SD, HD, 2K, 3G HD, 6G и 12G Ultra HD (10 бит).

Один разъем BNC (сквозной ВХОД B) с регенерацией сигнала и возможностью переключения между SD, HD, 2K, HD 3 Гбит/с и 6G Ultra HD (10 бит).

Видеовыходы SDI

Один разъем BNC (ВЫХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит).

Один разъем BNC (ВЫХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B) и 6G Ultra HD (10 бит). Можно использовать при двухканальной передаче 4:2:2 3G или 6G Ultra HD.

Видеовыходы Quad SDI

В соответствии со стандартом SMPTE 435-1 — только в режиме Quad HD Split (четырехканальная передача сигнала). Два SDI-выхода (A и B) используются для вывода сегментов А и В, два сквозных SDI-входа (A и B) — для вывода сегментов С и D.

Оптический видеовход

Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит)

Оптический видеовыход

Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит) Недоступен при работе в режимах вывода Dual Link и Quad Link.

Ввод звука через SDI

16 встроенных каналов (SD, HD, 3G HD, 2K и Ultra HD)

Вывод звука через SDI

16 встроенных каналов (SD, HD, 3G HD, 2K и Ultra HD)

Оптический интерфейс (дополнительно)

Гнездо для SFP-модуля по стандарту SMPTE

Ввод звука через оптический вход

16 встроенных каналов (SD, HD, 3G HD, 2K и Ultra HD)

Вывод звука через оптический выход

16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD

Интегрированная поддержка Dolby®

Поддержка Dolby® AC-3 во всех видах преобразования. Поддержка Dolby® E (кроме преобразования с изменением частоты кадров).

Ввод тайм-кода

Поддержка VITC/ATC. LTC не поддерживается.

Вывод тайм-кода

Поддержка VITC/ATC. LTC не поддерживается.

Скорость передачи данных

Разъемы SDI позволяют переключаться между SD, HD и Ultra HD. Поддержка 270 Мбит/с SD-SDI; 1,5 Гбит/с HD-SDI и 2K SDI; 3G HD, 6G и 12G Ultra HD.

Синхровход

Один разъем BNC, Black Burst или Tri-level Sync

Подключение к компьютеру

Порт USB 2.0 (Mini-B) для обновления программного обеспечения. Один порт RJ45 (10/100 Ethernet) для дистанционного управления и настройки.

Интерфейс процессора

Клавиши с подсветкой, светодиодные индикаторы состояния и ЖК-дисплей с удобным меню

Teranex Express

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD (1.5G-SDI)

720p/50/59,94/60
1080p/23,98/24/25/29,97/30
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Форматы HD (3G-SDI)

1080p/50/59,94/60 (Level A и Level B)

Форматы 2K

2K DCI 23,98p/24p

2K DCI 23,98PsF/24PsF

Форматы Ultra HD

2160p/23,98/24/25/29,97/30/50/59,94/60

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

Поддержка метаданных через SDI

Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 и AFD, SMPTE 2016. Поддержка скрытых субтитров при преобразовании между стандартами 608 и 708 по SMPTE 334M.

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовая субдискретизация

4:2:2 SDI

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Стандарты SDI-видео

Возможность автоматического переключения между 525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048 x 1080 и Ultra HD 3840 x 2160

Преобразование

Conversions chart

Обработка сигналов

Преобразование пропорций кадра

Преобразование изменяемых и фиксированных пропорций кадра в реальном времени

Обработка видео в режиме реального времени

Шумоподавление, определение и добавление либо удаление преобразования 3:2, определение перехода между сценами, цветокоррекция и управление параметрами

Преобразование форматов

Повышающая, понижающая и перекрестная конверсия между SD, HD и Ultra HD

Преобразование цветового пространства

Аппаратное в режиме реального времени

Тестовые сигналы

Полосы SMPTE (75%), цветные полосы (75%), сетка, Multi-Burst, черный экран

Программное обеспечение

Программное управление

В комплект поставки входит ПО Teranex Setup для изменения настроек (Windows 8.1, Windows 10 и Mac)

Обновление внутреннего ПО

Через порт USB 2.0 (тип B) с помощью ПО Teranex Setup

Операционные системы

Mac icon

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows Icon

Windows 10 (64-разрядная версия)

Физические размеры

Teranex Express

Физическая установка

1 место в стойке, глубина менее 127 мм

Питание

Питание

Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. 100-240 В, 50-60 Гц.

Потребляемая мощность (в обычных условиях)

42 Вт

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Teranex Express

Приветственный пакет с QR-кодом для загрузки ПО

Две накладки с четырьмя винтами М4
