Blackmagic SmartView 4K 2

Вещательный Ultra HD-монитор с интерфейсом 12G-SDI для вывода SD, HD и Ultra HD в разрешении вплоть до 2160p60

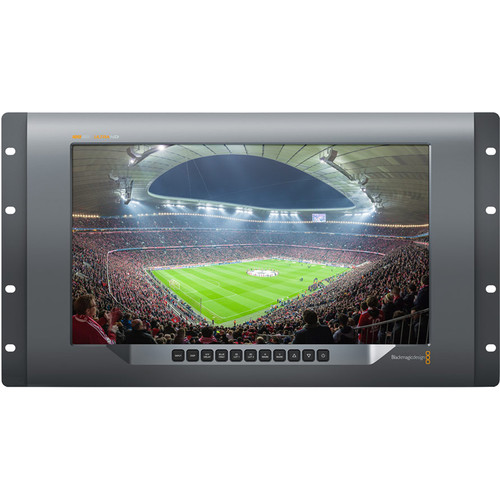

SmartView 4K  Первый в мире вещательный Ultra HD-монитор с интерфейсом 12G-SDI, исключительно ярким дисплеем и широким углом обзора. Есть поддержка 3D LUT-таблиц, предусмотрены задержка по горизонтали/вертикали, вывод только синего, настраиваемые рамки и другие функции. SmartView 4K обеспечивает работу со всеми разновидностями SD, HD и Ultra HD в разрешении вплоть до 2160p/60. Благодаря входам для подключения источников постоянного и переменного тока монитор можно использовать в студии и на съемочной площадке.

Профессиональный мониторинг: вывод SD, HD и Ultra HD с вещательным качеством

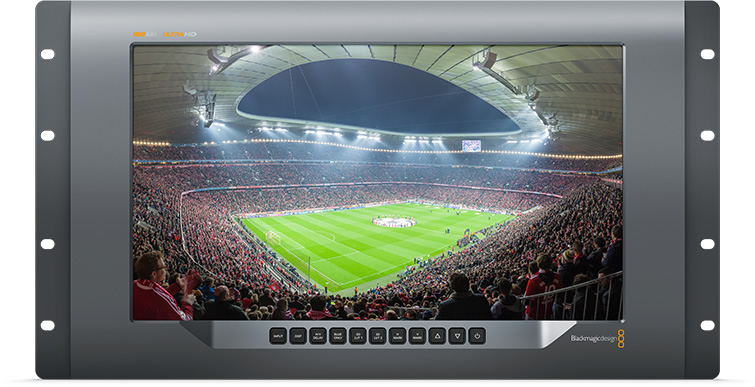

SmartView 4K позволяет с самым высоким качеством вести мониторинг видео в крупном вещательном центре, мобильной телестудии и на съемочной площадке. Он работает со всеми разновидностями SD-, HD- и Ultra HD-форматов, а благодаря наличию входов постоянного и переменного тока можно использовать сетевое питание или подключать аккумуляторную батарею. Имея размер 6 RU и поддерживая стандарты VESA, монитор допускает установку в стойках с оборудованием, передвижных телевизионных станциях, на стене и даже на кронштейне. SmartView 4K идеально подходит для профессионального контроля сигнала в любых условиях, будь то стационарный павильон или мобильная группа.

Стильный дизайн: прочный металлический корпус для долговременной эксплуатации

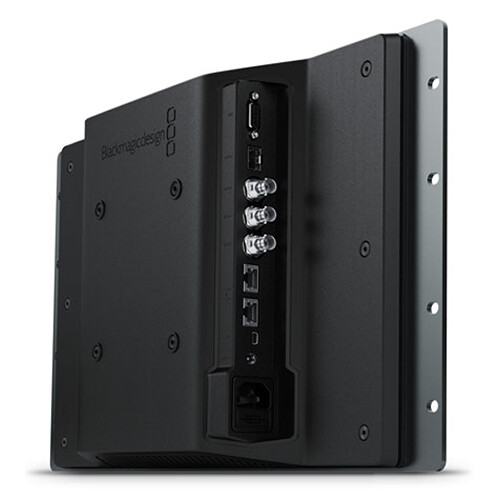

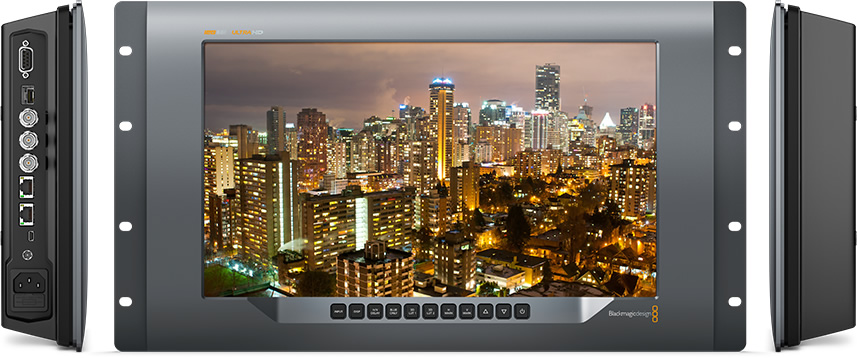

SmartView 4K имеет компактный корпус со стильной передней панелью, кнопки которой снабжены подсветкой и обеспечивают доступ к управлению всеми функциями. Монитор можно размещать в стандартных 19-дюймовых стойках, а на задней панели предусмотрены крепления по стандартам VESA. Разъемы профессионального уровня сгруппированы на боковой панели, что делает SmartView 4K идеальным решением для работы в условиях ограниченного пространства. Стандартные интерфейсы 12G-SDI с разъемом BNC позволяют надежно зафиксировать соединительные кабели, а входы питания предусматривают использование источников как переменного, так и постоянного тока. SmartView 4K также допускает управление по сети Ethernet,если нужно подключить больше одного монитора или выполнить настройку в удаленном режиме.

Сверхвысокое разрешение: самое точное отображение Ultra HD

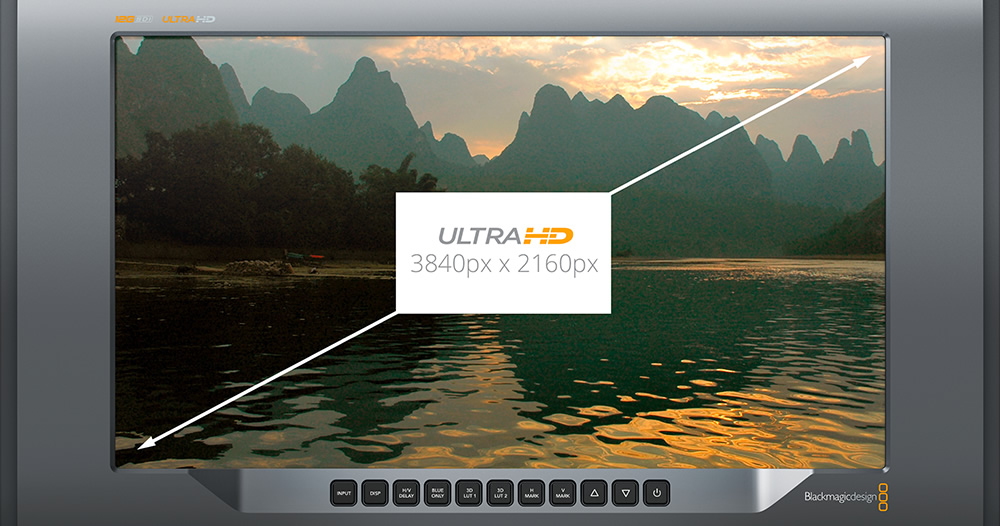

Теперь у вас есть возможность работать с самыми современными технологиями, потому что SmartView 4K поддерживает мониторинг SD-, HD-SDI-, 3G-SDI-, 6G-SDI- и 12G-SDI-источников. Интерфейс SDI автоматически определяет стандарт входящего сигнала и мгновенно переходит на нужный формат. SmartView 4K позволяет видеть каждый пиксель в сверхвысоком разрешении 3840×2160, даже если выводится материал с частотой 60 кадров/с! Это особенно важно при просмотре изображений с высокой динамикой, таких как трансляции спортивных программ.

Вещательное качество: мельчайшие детали в Ultra HD

SmartView 4K обеспечивает идеальное качество изображения, при этом его корпус отличается компактными размерами и малым весом. ЖК-дисплей высокой яркости позволяет вести контроль при любом угле обзора, а цифровые элементы управления сохраняют все сделанные настройки. Можно даже загрузить пользовательские 3D LUT-таблицы и использовать их для калибровки монитора или проверки материала на съемочной площадке. Если вы работаете с SD- илиHD-разрешением, встроенный процессор Teranex с помощью запатентованных алгоритмов PixelMotion будет автоматически устранять чересстрочность и масштабировать видео для просмотра в Ultra HD. Благодаря этому обработка изображений выполняется с самым высоким качеством.

Локальное и дистанционное управление: контроль всех мониторов из единого центра

Во время съемки меньше всего хочется отвлекаться на то, чтобы изменить настройки монитора. SmartView 4K позволяет управлять устройством с передней панели или в удаленном режиме с ПК или Mac по локальной сети. Удобные кнопки с подсветкой дают возможность выбирать источник сигнала и 3D LUT-таблицы, устанавливать яркость, а также использовать задержку по горизонтали/вертикали, отображение только синего и маркеры кадра. SmartView 4K поставляется вместе с программным обеспечением для Mac и ПК, поэтому монитор допускает дистанционную настройку при работе в крупных вещательных центрах и на студиях постпроизводства.

H/V Delay



Blue only



3D Luts



H and V Markers

Функционал вещательного оборудования: вещательный монитор по стандартам отрасли

SmartView 4K обладает функциональным потенциалом для технического контроля всех аспектов сигнала. Используя задержку по горизонтали/вертикали, можно смещать изображение влево или вниз и вести мониторинг данных, скрытых в области гашения. Обычно они содержат информацию о встроенном звуке, субтитрах, временных кодах VITC и прочих параметрах. Режим отображения только синего позволяет проверять цветность и шум, а 3D LUT-таблицы — переключаться между режимами Log и Linear для гаммы. Кроме того, предусмотрены загрузка LUT-таблиц для калибровки монитора и настраиваемые маркеры кадра.

Современные интерфейсы: подключение через стандартный разъем SDI или опциональный оптический интерфейс

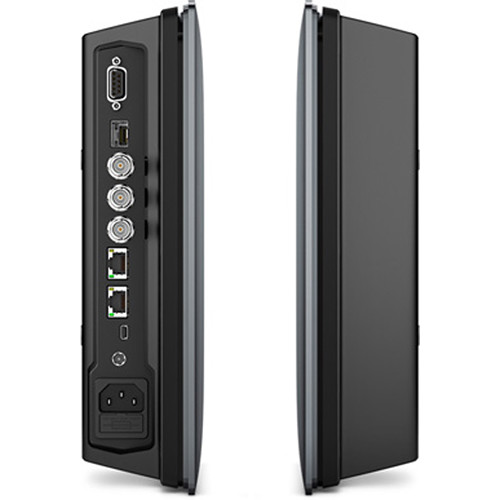

SmartView 4K оснащен двумя входами 12G-SDI, которые поддерживают разную скорость передачи данных и позволяют переключаться между источниками одним нажатием кнопки. Самый современный разъем 12G-SDI совместим с любым другим SDI-оборудованием, обеспечивая работу с разрешениями SD, HD и вплоть до Ultra HD 2160 60p. Благодаря быстрому переключению переход между разными форматами происходит практически мгновенно. Кроме того, предусмотрено гнездо по стандартам SMPTE для установки оптического модуля и передачиSDI-сигнала по оптоволоконному кабелю. SmartView 4K поддерживает сквозноеEthernet-соединение и сквозную передачу выходного 12G-SDI-сигнала, имеет входы постоянного и переменного тока, разъем Tally и порт USB для обновления программного обеспечения.

Дистанционное управление по сети Ethernet: Настройка всех параметров с помощью ПК или Mac

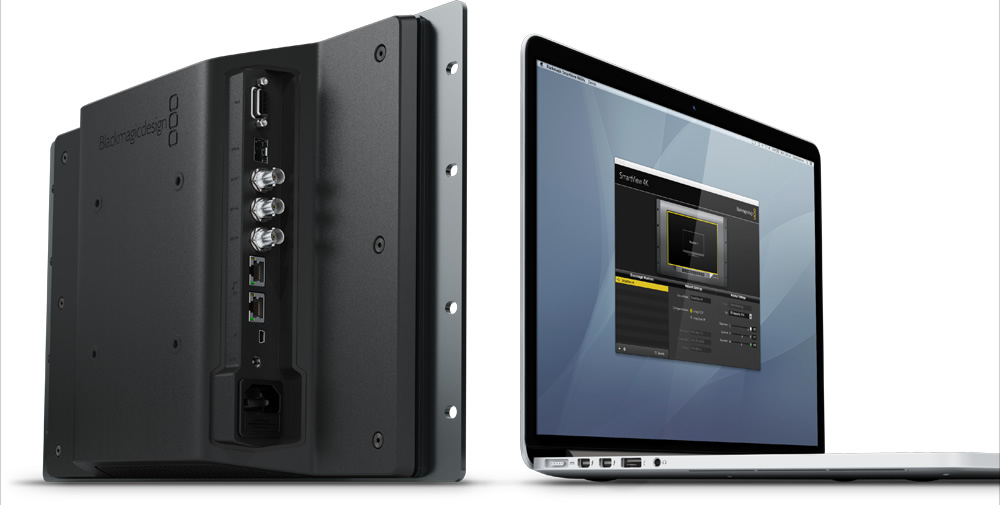

На крупных телестудиях часто используют целые конфигурации стоек с мониторами или даже видеостены, которые служат в качестве центральных пультов управления. SmartView 4K идеально подходит для работы в таких условиях, потому что после его подключения к сети Ethernet можно запустить программную панель на Mac или Windows. Благодаря сквозному Ethernet-соединениюотпадает необходимость в дорогих коммутаторах и обеспечивается скорость передачи данных,достаточная для быстрой загрузки 3D LUT-таблиц. После настройки одного устройства достаточно скопировать его параметры на все остальные мониторы, а программное управление сделает весь процесс исключительно быстрым и легким.

Разъемы

Видеовход SDI

Два SDI-входа с автоматическим переключением между SD, HD, 3G, 6G и 12G-SDI. Видеовыход с регенерацией сигнала.

Оптический видеовход

Гнездо для оптического модуля SFP

Видеовыход SDI

Автоматическое переключение на стандарт видеовхода

Поддержка стандартов

Автоматическое определение стандартов 4K, 2K, HD или SD на входе

Настройка и обновление

Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)

Ethernet

Gigabit Ethernet со сквозным трактом

Индикация

9-контактный разъем D

Стандарты и форматы

Форматы SD

525i/59,94 NTSC; 625i/25 PAL

Форматы HD

720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
1080i/50; 1080i/59,94; 1080i/60

Форматы 2K

2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI
2KPsF/23,98; 2KPsF/24; 2KPsF/25; 2KPsF/29,97; 2KPsF/30

Форматы Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

Форматы 4K

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level A, SMPTE 424M Level B, SMPTE 425M и SMPTE 2082

Цветовое пространство SDI

REC 601, REC 709

Автоматическое переключение SDI

Автоматический выбор между стандартами SD, HD, 3G, 6G и 12G-SDI

Цветовая субдискретизация

4:2:2 и 4:4:4

Программное обеспечение

Обновление внутреннего ПО

Через программу для обновления прошивки (входит в комплект поставки)

Управление настройками

Через порт USB или Ethernet

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Дисплей

Вид дисплея

ЖК-дисплей 15,6 дюйма с активной матрицей TFT

Разрешение

3840 x 2160 пикселей

Время отклика

25 мс

Коэффициент контрастности

1000:1

Глубина цвета

16,7 млн цветов

Питание

Блок питания

Встроенный блок 100-240 В переменного тока по стандарту МЭК, вход для подключения внешнего источника постоянного тока

Потребляемая мощность

24 Вт

Физические размеры

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 60° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

SmartView 4K

Приветственный пакет с QR-кодом для загрузки ПО
