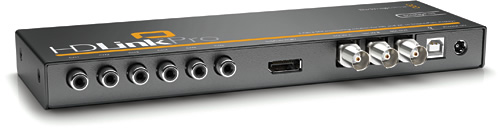

Конверторы видеосигналов Blackmagic HDLink Pro DisplayPort

Конверторы видеосигналов Blackmagic HDLink Pro DisplayPort

Артикул 07177
Производитель: Blackmagic
Рейтинг:comment rank 5
Просмотров 1800
Официальная гарантия

Только под заказ!
Звоните!!!

HDLink Pro с интерфейсом DisplayPort — первое в мире решение для SDI мониторинга,предназначенное для работы с новейшими мониторами, имеющими DisplayPort. Почувствуйте невероятное качество изображения с высочайшей битовой глубиной цвета, которое только возможно при цветовых разрешениях 4:2:2 и 4:4:4. HDLink Pro прекрасно подходит для SD, HD, 2K мониторинга и поддерживает мониторы как с 1.62 Гб/с, так и с 2.7 Гб/с портами DisplayPort с 1, 2 и 4 интерфейсными каналами. HDLink Pro также имеет 3D lookup таблицы цветокоррекции и 6-канальный аналоговый аудиовывод.

Полностью цифровой HD мониторинг

HDLink передаёт SDI видео напрямую на ваш DVI-D, DisplayPort или HDMI дисплей, что обеспечивает полностью цифровое подключение к экрану. Это исключает шумы и другие недостатки, которые вносят аналоговые интерфейсы в процесс мониторинга. ПосколькуЖК-монитор с разрешением 1920×1200 может показывать HDTV изображение 1920×1080,вы видите кристально чистую картинку, буквально каждый пиксел HD изображения. С задачей отображения полноценного HD не справится даже 23-дюймовый ЭЛТ-дисплей из-за естественных флуктуаций частоты в теневой маске. ЖК-мониторинг — идеальный выход на случай, когда вам необходимо видеть полноценное HD изображение без дефектов, создаваемых ЭЛТ.

Гибкость для высококлассного производства

Видеостандарт SDI был разработан для обеспечения максимальной гибкости. Всё оборудование соединяется между собой обычными коаксиальными BNC кабелями, длина которых может превышать 100 метров. В SDI не применяется компрессия, что позволяет записывать видео на любые телевещательные или высококлассные бытовые деки вне зависимости от их формата.

HDLink, как и многие современные видеоустройства, позволяет переключать видео между стандартным (270 Мб/с) и высоким (1,485 Гб/с и 3 Гб/c) разрешениями. Это значит, что вы можете интегрировать новое HDTV оборудование в действующие системы.

В отличие от DV формата, обеспечивающего цветовое семплирование со значением лишь 4:1:1 — с одним красным и одним синим видеосемплами на каждые 4 семпла яркости, SDI в нормальном режиме предоставляет значение 4:2:2 с удвоенным цветовым разрешением.

SDI оборудование всегда было дорогим. Однако, Blackmagic Design изменила эту традицию и сделала SDI доступным для каждого. Теперь SDI — формат, который выбирают для высококлассного, корпоративного вещания, полевых репортажей и вещания в прямом эфире по всему миру.

Совместимость, когда она необходима

Совместимость SDI позволяет объединять любое видеооборудование, начиная с ленточных дек,и заканчивая оборудованием для мониторинга и дистрибьюции. Для SDI не важен формат носителя, и вам не нужно волноваться по поводу формата ленты или форматов файлов нелинейного монтажа — SDI объединит их всех.

SDI имеет нулевую задержку. Таким образом, в отличие от FireWire, вы получаете мгновенный отклик при нелинейном монтаже. SDI также обеспечивает прямой мониторинг, поскольку все хорошие видеомониторы оборудованы SDI входом, либо могут работать с SDI с использованием аналоговых конверторов, таких как Multibridge и HDLink. Таким образом, вы можете осуществлять мониторинг и на LCD-дисплеях.

Ценителям идеального звука придутся по вкусу внушительные возможности многоканального SDI аудио — до 12 каналов захвата HD звука при использовании видеокарт захвата DeckLink. Это идеальный вариант для работы с многоканальным звуком 5.1. Аудио, как и видео, находится в цифровом формате, что исключает помехи и обеспечивает их точную синхронизацию. На современном рынке присутствуют тысячи SDI продуктов, начиная от сканеров киноплёнки за миллион долларов и заканчивая недорогими аналоговыми конвертерами за несколько сотен. И все они совместимы друг с другом.

Выбирайте между рабочими процессами RGB и YUV

Традиционно, из-за требований совместимости с чёрно-белыми телевизорами и видеокомпрессии,всё видео обычно должно соответствовать стандарту YUV. Термин YUV расшифровывается как Y,Cr и Cb, поскольку в чёрно-белом видео красный и синий сигналы передаются отдельно. В отличие от композитного стандарта NTSC/PAL, цвета не смешиваются, что устраняет проблемы с искажением цветности и перемешиванием каналов яркости и цветности. Преимущество YUV видео заключается в том, что для человеческого восприятия детальность цвета может быть уменьшена без потери качества изображения.

В обычном SDI видео используется семплинг 4:2:2, то есть, на каждые четыре чёрно-белыхпиксела (luma или Y) приходится два цветных пиксела: красный и синий. YUV полностью совместим с требованиями телевизионных стандартов и является «родным» форматом для SDI видео.

В индустрии кино и других отраслях высококлассной видеопродукции привыкли работать в RGB: этот стандарт является «родным» для киноленты, сканеров киноленты, компьютеров и видеомониторов, и при работе с ним не приходится производить преобразование цветового пространства.

Однако RGB требует передачи полной информации о цвете, в так называемом формате 4:4:4, что создаёт дополнительные требования к полосе пропускания и требует наличия второго SDI соединения. Продукты Blackmagic Design, такие как Multibridge Eclipse и карты захвата DeckLink HD Extreme, поддерживают и RGB, и YUV, что позволяет выбирать то цветовое пространство, которое наиболее подходит именно для вашего рабочего процесса.

Качество достойное мировых киноэкранов

SDI вдвое превосходит DV по цветовому разрешению, что даёт возможность создавать невероятно качественную графику и эффекты. Все продукты Blackmagic Design используют полное разрешение 10-битного 4:2:2 SDI видео, при этом видео сохраняется также в полном разрешении с 10-битной глубиной.

При работе над кинофильмами качество 4:4:4 HD-SDI — идеальный вариант.

HDLink имеет дополнительный SDI-интерфейс для поддержки Dual Link HD 4:4:4 10-бит RGB. Это идеальный вариант для работ, требующих максимального качества. Но, что удивительно,большинство массивных графических систем до сих пор не оборудованы таким функционалом.

Деки, совместимые с Dual Link 4:4:4, выпускаются, в частности, компанией Sony™ (линейка HDCAM SR™). Также этот стандарт поддерживается всеми сканерами киноленты.

Благодаря Blackmagic у вас появилась возможность выбора между 4:2:2 или 4:4:4 SDI стандартом,обеспечивающим максимальное качество видео.

ПодключенияHDLink DisplayPort™SDI видеовход1 x BNC вход переключается между режимами SD-SDIHD-SDI 4:2:2,HD-SDI 4:4:4 и 2K через SDI или используются два BNC входа для dual-linkHD-SDI 4:4:4.SDI видеовыход1 x BNC активный сквозной выход переключается между режимами SD,HD 4:2:2, HD 4:4:4 и 2K.Optical Fiber видеовходНетOptical Fiber видеовыходНетSDI деэмбедирование аудиоВывод 6-ти каналов аудио, деэмбедированного из SDI входа.Поддерживаемые скорости передачи данных SDI270 Mb/s в стандартном разрешении, 1.5 Gb/s в высоком разрешении 4:2:2, 3 Gb/s 4:4:4 в высоком разрешении и 2K формате.Аналоговый аудиовыход6 небалансных 24 bit аналоговых выходов на RCA разъёмах с аттенюацией -10db.DVI-D видеовыходПоддержка дисплеев с разрешением до 1920×1080 пикселей при использовании адаптера DisplayPort — DVI-D (в комплект поставки не входит).DVI-DконфигурацияАвтоматическая настройка по стандарту VESA E-EDID1.3.
Ручная настройка установок дисплея через программное обеспечение HDLink Utility.DVI-D разрешениеВоспроизведение на LCD дисплеях с точностью до пикселя.DVI-D подключениеЧерез адаптер DisplayPort — single-link DVI-D. Аудиоподключения осуществляются через аналоговые RCA выходы.DisplayPort видеовыходПоддержка мониторов с портом DisplayPort и разрешением до 2560×1600 пикселей.DisplayPort аудиовыходВывод аудио происходит совместно с выводом видео через единый порт DisplayPort.DisplayPort конфигурацияАвтоматическая настройка по стандарту VESA E-EDID1.3.DisplayPort разрешениеВоспроизведение на LCD дисплеях с точностью до пикселя.DisplayPort подключениеЧерез порт DisplayPort.HDMI аудиовыходВывод аудио происходит совместно с выводом видео через порт HDMI.HDMI видеовыходПоддержка HDMI дисплеев, таких как телевизоры или видеопроекторы,с разрешением до 1920×1080 пикселей.
Поддержка дисплеев с разрешением до 1920×1080 пикселей при использовании адаптера DisplayPort — HDMI (в комплект не входит).HDMI настройкаАвтоматическая настройка параметров под используемый дисплей.HDMI разрешениеВывод видео в HD разрешении, соответствующем подключенному дисплею,с точностью до пикселя.HDMI подключениеЧерез входящий в комплект адаптер DVI-D (папа) — HDMI Type A (мама). Вставляется в HDLink при подключении HDMI устройств. HDMI подключение поддерживает встроенное HDMI аудио. Поддержка дисплеев с разрешением до 1920×1080 пикселей при использовании адаптера DisplayPort — HDMI(входит в комплект).Гамма-коррекцияНезависимо настраиваемые 3D lookup таблицы для каждого цветового компонента. Интерактивная настройка lookup таблиц в режиме реального времени.Обновление и конфигурированиеИнтерфейс USB 2.0 High Speed (480 Mb/s).
