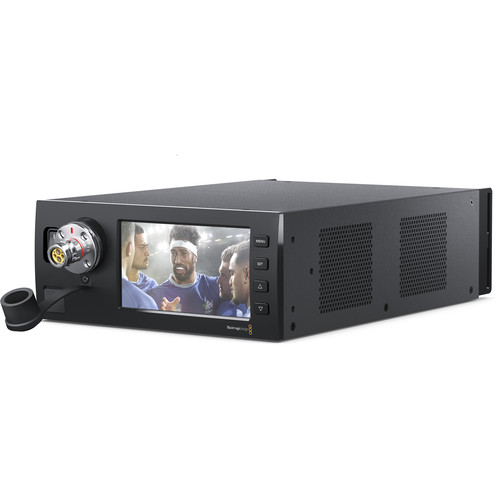

Blackmagic Studio Fiber Converter

Blackmagic Studio Fiber Converter

Артикул 09425
Производитель: Blackmagic
Цена: 711 207 руб.
Рейтинг:comment rank 5
Просмотров 1957
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

Blackmagic Studio Fiber Converter дает возможность подключать камеры, расположенные на расстоянии до 2 км от студии. Конвертер выполняет преобразование SDI-видео со звуком и в комбинации с Blackmagic Camera Fiber Converter позволяет дистанционно управлять съемкой при использовании одного оптоволоконного кабеля по стандарту SMPTE. Все данные передаются по IP-протоколу, который сводит к минимуму задержку прохождения сигнала. Модель оснащается интерфейсом 12G-SDI для работы с HD и Ultra HD, поддерживает три независимых обратных HD-потока, панорамирование и индикацию состояния, имеет два двухканальных модуля двусторонней связи, специальный разъем TRACKER и 5-дюймовый ЖК-дисплей для мониторинга. Blackmagic Studio Fiber Converter также обеспечивает подачу питания на удаленную технику и аксессуары.

Blackmagic Studio Fiber Converter

Blackmagic Studio Fiber Converter

Размещение и питание камер нарасстоянии до 2 км от студии при использованииоптоволоконного кабеля по стандарту SMPTE

Blackmagic Studio Fiber Converter обеспечивает подачу питания вместе с изображением и звуком, сообщениями двусторонней связи и сигналами индикации состояния через один оптоволоконный кабель по стандарту SMPTE. Это позволяет размещать камеры на расстоянии до 2 км от стационарной или мобильной телестудии. Studio Fiber Converter оснащается интерфейсом 12G-SDI для поддержки всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60. С помощью этих конвертеров можно создать полноценную конфигурацию съемочной техники на основе URSA Broadcast и URSA Mini, чтобы работать над самыми сложными проектами!

Размещение камер в любом месте

Прямая трансляция из самого центра событий

При показе спортивных соревнований и освещении массовых мероприятий камеры приходится размещать на достаточном удалении от остального оборудования. Традиционный SDI-интерфейс не позволяет передавать сигнал на большое расстояние, а для питания, двусторонней связи, индикации состояния, изображения и звука необходимо проложить отдельные дорогостоящие кабели. Новый конвертер устраняет эту проблему за счет использования одного оптоволоконного соединения по стандарту SMPTE, поэтому съемочная группа может находиться абсолютно в любом месте за пределами передвижной телестанции. Studio Fiber Converter доступен по цене и оснащается привычными интерфейсами, что делает его идеальным выбором для студий веб-вещания, образовательных заведений, религиозных организаций и компаний, оказывающих услуги технического сопровождения при создании контента в реальном времени.

Использование волоконно-оптического кабеля по стандарту SMPTE

Многоступенчатый механизм защиты

Studio Fiber Converter предназначен для работы с гибридным оптоволоконным кабелем и разъемами по стандартам SMPTE 311M и SMPTE 304 соответственно. Такой кабель имеет три пары проводников (оптическая, сигнальная и силовая), а также центральный упрочняющий элемент, обеспечивающий надежность и долговременную эксплуатацию. После подключения к Blackmagic Studio Fiber Converter выполняется автоматическая проверка соединения, а затем подается ток напряжением 200 В для питания съемочной техники и дополнительных устройств. Это позволяет размещать камеры на значительном удалении от сети энергоснабжения. Обе модели оснащены микроконтроллерами для постоянного мониторинга параметров питания, которое мгновенно отключается при обнаружении утечки на землю, повреждении или обрыве линии. Благодаря такому механизму защиты работа с техникой является полностью безопасной.



Порт 10G Ethernetдля IP‑видео

Сверхбыстрая передачавидео, звука и команд управления

Blackmagic Studio Fiber Converter имеет порт 10G Ethernet, обеспечивающий передачу программного и обратного потоков, сообщений двусторонней связи и сигналов индикации состояния, команд управления камерой и объективом по IP-протоколу с малой задержкой. Для этого предусмотрено кодирование и декодирование 10-битного видео с компрессией без визуальных потерь, поэтому обе модели дают возможность в будущем использовать высокоскоростные сети Ethernet с поддержкой IP.



Blackmagic Studio Fiber Converter

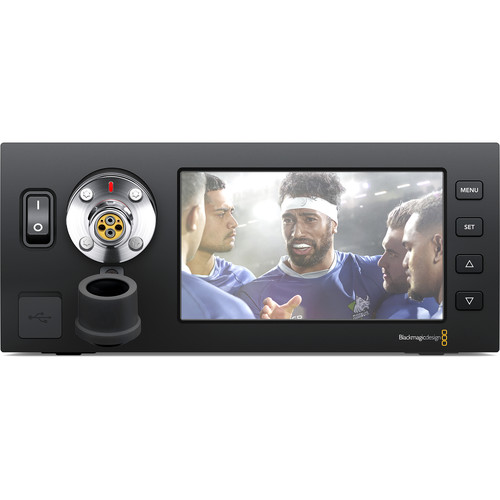

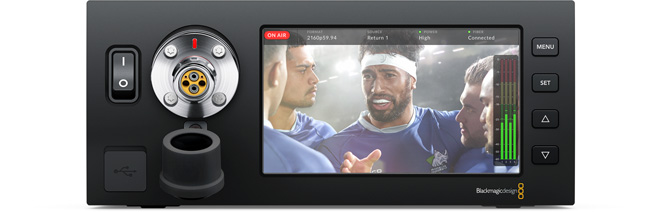

Blackmagic Studio Fiber Converter предназначается для установки на другом конце цепи и выполняет преобразование получаемого сигнала для вывода на эфирные видеомикшеры, звуковые пульты и другое студийное оборудование. Конвертер позволяет питать съемочную технику со всеми аксессуарами, поддерживает индикацию состояния и обмен сообщениями двусторонней связи для подключения интерком-систем сторонних производителей, а также дает возможность использовать резервный канал для контакта с техгруппой при сбое на основной линии. Эта модель обеспечивает передачу Ultra HD- и трех независимых HD-потоков, дистанционное управление камерой и панорамированием через один оптоволоконный кабель по стандарту SMPTE. Дополнительно предусмотрен 5-дюймовый ЖК-дисплей, который служит для мониторинга поступающего изображения и помогает менять необходимые настройки.



Двусторонняя связь

Две пары основныхканалов и один резервный

Blackmagic Studio Fiber Converter имеет два 5-контактных XLR-разъема, которые совместимы с профессиональной гарнитурой и предназначены для двусторонней связи. Они позволяют подключать наушники и выводить на них обратный программный сигнал, при этом для звука предусмотрена регулировка громкости. Если оптическая пара не выполняет передачу данных, вместо нее в оптоволоконном кабеле по стандарту SMPTE будут задействованы два сигнальных проводника, служащие как резервная линия.

Полноразмерные разъемы профессионального класса

Интерфейсы по стандартам телевизионной отрасли

Blackmagic Studio Fiber Converter



Модельная линейка

Blackmagic Camera Fiber Converter

Подключение камер к эфирному видеомикшеру на расстоянии до 2 км, а также питание, передача видео, сообщений двусторонней связи и команд управления по одному кабелю

Blackmagic StudioFiber Converter

Подключение камер на расстоянии до 2 км, а также питание, передача нескольких каналов видео, сообщений двусторонней связи и команд управления по одному кабелю

Blackmagic Studio Fiber Rack Kit

Комплект для установки двух устройств Blackmagic Studio Fiber Converter в стойку с оборудованием

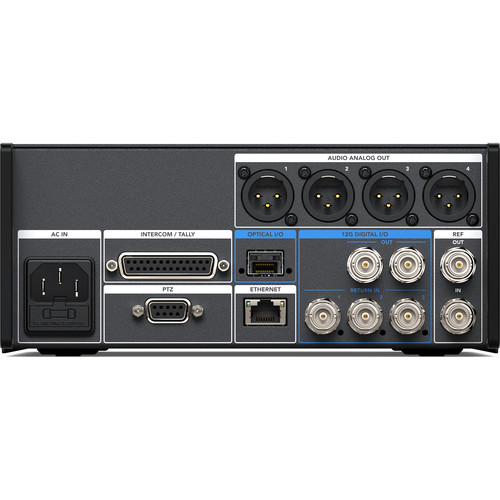

Разъемы

Оптический вход

Один (гнездо по стандарту SMPTE 304) под гибридный оптоволоконный кабель (SMPTE)

Видеовход SDI

3 x 12G-SDI для обратных потоков. Программный сигнал, команды управления камерой, Tally-индикация, Genlock и двусторонняя связь на канале Return 1.

Видеовыход SDI

2 x 12G-SDI с поддержкой Ultra HD (частота до 60 кадров/с для прогрессивной развертки)

Двусторонняя связь

SDI-каналы 15 и 16 для связи между оператором и режиссером, ввод и вывод аналогового звука через 25-контактный разъем для связи между техническим персоналом

Симметричный аудиовыход XLR

Четыре аналоговых выхода на камеры

Оптический выход

Один оптический интерфейс ввода/вывода через 10 Gb-E (в настоящее время не используется)

Подключение к компьютеру

Один порт USB-C

Blackmagic Studio Fiber Converter

Стандарты и форматы

Форматы HD

720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
1080i/50; 1080i/59,94; 1080i/60

Форматы Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит, аналогово-цифровое преобразование)

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 709, REC 2020

Скорость передачи данных

SDI-интерфейс с поддержкой HD, 3G-SDI, 6G-SDI и 12G-SDI

Программное обеспечение

Программное обеспечение в комплекте

Camera Utility для обновления прошивки

Операционные системы

Mac icon

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows Icon

Windows 8.1 и 10

Питание

Питание

Вход 100-240 В переменного тока

Физические размеры

Blackmagic Studio Fiber Converter

Условия эксплуатации

Рабочая температура

от 0° до 50° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

Blackmagic Studio Fiber Converter

Приветственный пакет с QR-кодом для загрузки ПО
