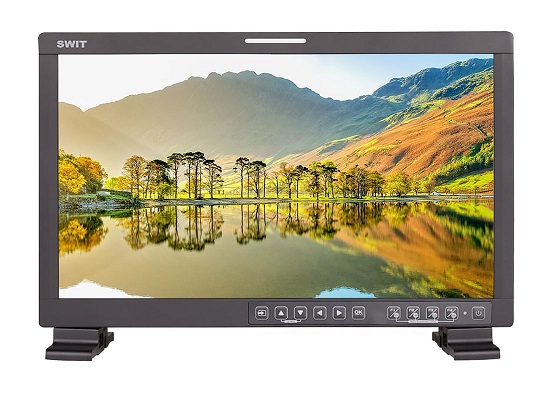

Монитор SWIT FM-16B

Контрольный мультиформатный LCD монитор

FM-16B портативный контрольный LCD монитор с диагональю экрана 15,6 дюймов, светодиодной подсветкой, разрешением панели 1920×1080 пикселей (10-bit), контрастностью 700:1, поддержкой стандарта Rec.709 и углом обзора 178°.


Входы и выходы

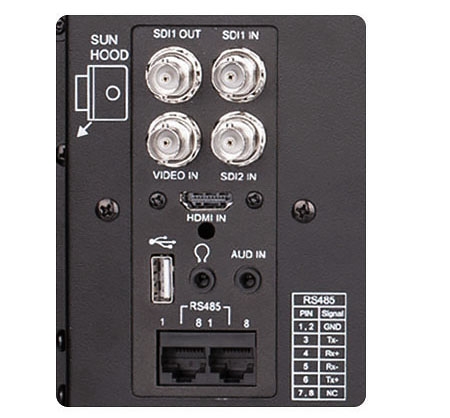

Монитор имеет следующий набор входных и выходных разъемов:
3G/HD/SD-SDI вход - 2 переключаемых
3G/HD/SD-SDI проходной выход
HDMI с поддержкой стандарта 1.3
Гнездо 3,5мм для подключения внешнего аналогового звука
Гнездо 3,5мм для подключения наушников

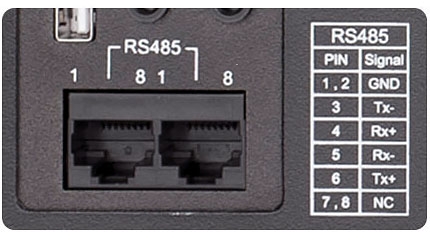

Гнездо RJ-45 (RS485) для входа сигнала UMD
Гнездо RJ-45 (RS485) для выхода сигнала UMD
USB-A для загрузки LUT или обновления ПО монитора

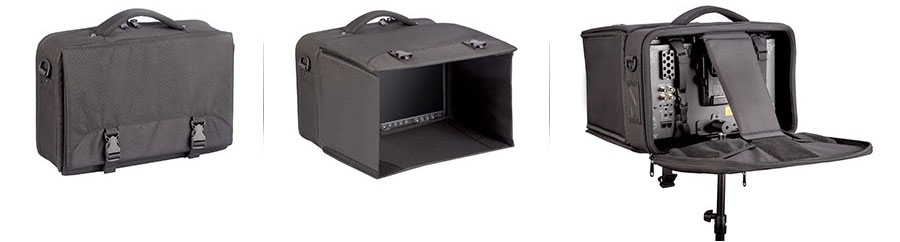

Поставляется с транспортным кофром

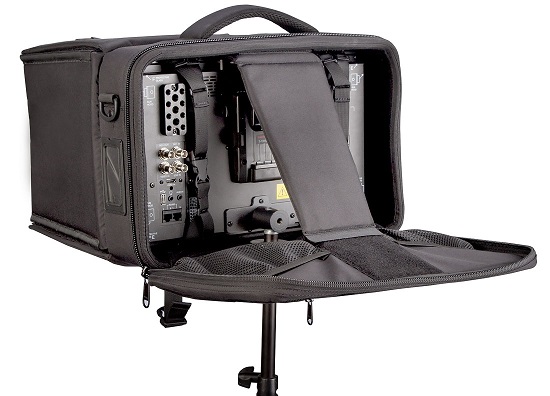

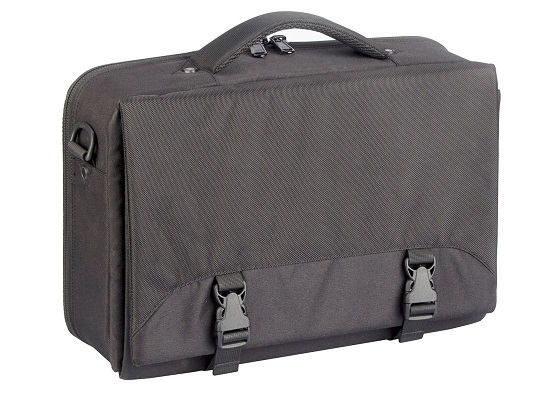

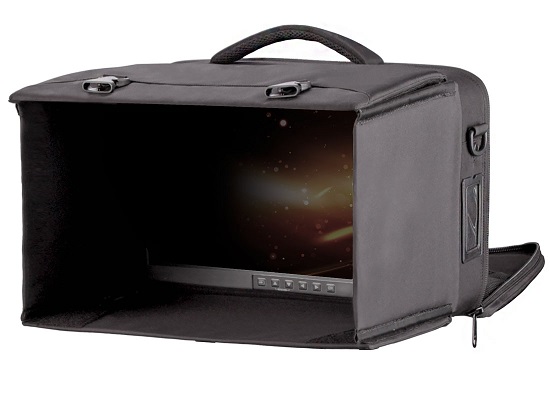

FM-16B поставляется с транспортным кофром, который может использоваться как солнцезащитный козырек. При необходимости, монитор в кофре может быть установлен на стойку штатива. В комплект поставки входят две опоры для настольного использования FM-16B.


Поддержка 3DLUT

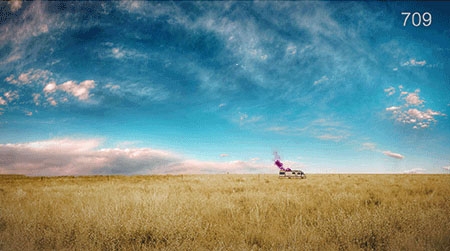

FM-16B поддерживает преобразование более 20 форматов 3DLUT в формат вывода изображения REC709. Стандартные фотматы камер ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro и DJI уже загружены в память монитора. При необходимости, Вы можете загрузить свой пользовательский LUT с USB носителя подключенного к монитору.

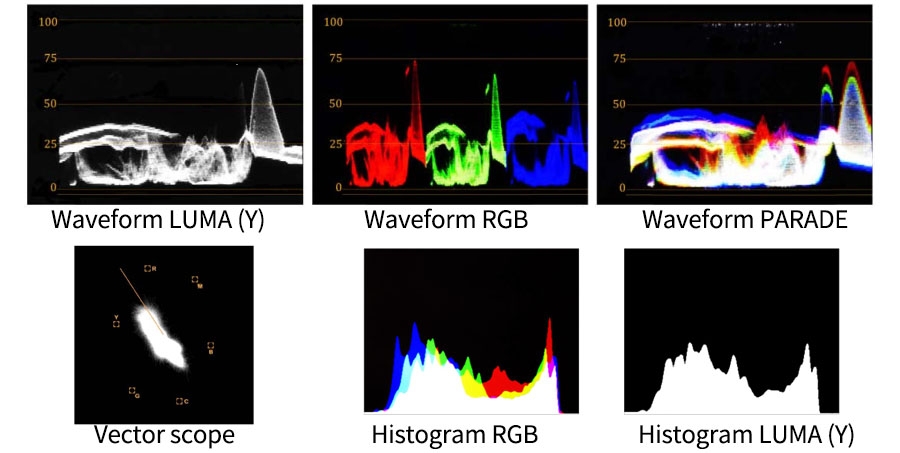

Анализатор формы сигнала

FM-16B поддерживает вывод экранных шаблонов для анализа качества подключенного сигнала: форма волны видеосигнала (Y/Pb/Pr/R/G/B), вектроскоп и гистограмма (R/G/B/Y). Вывод шаблонов можно включать/выключать индивидуально, выбирать положение на экране дисплея (вверх/вниз/влево/вправо), размер, цвет и прозрачность.


Мониторинг встроенного звука

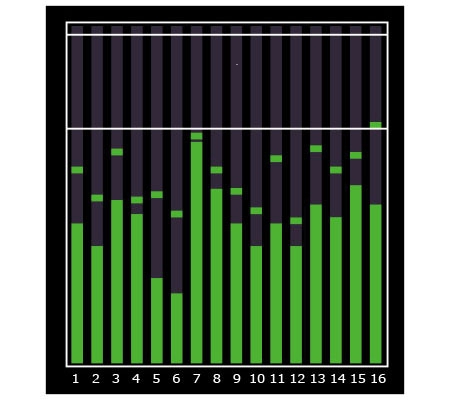

FM-16B поддерживает декодирование и отображение на экране 16 каналов звука встроенного в сигнал. Отображение шаблона аудиометра может быть привязано к одному из четырех углов экрана. Степень прозрачности шаблона настраивается в меню.

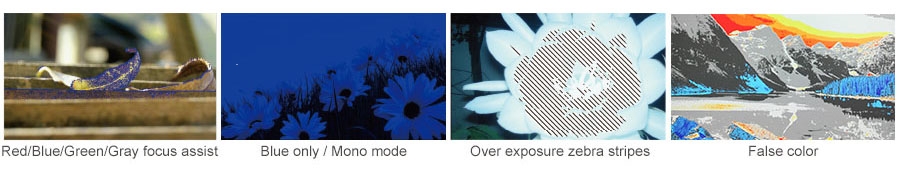

Функционал FPGA

В мониторе доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, Scale Markers.

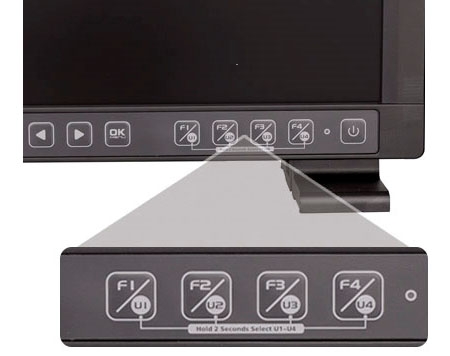

Назначаемые функциональные кнопки

Четыре назначаемые кнопки могут использоваться для вызова любого доступного функционала монитора или вызывать настройки четырех профилей для разных пользователей (F1/U1, F2/U2, F3/U3, F4/U4).


Работа с анаморфной оптикой

Функционал монитора позволяет выводить различные аспекты соотношения сторон при работе с анаморфной оптикой. Поддерживается соотношение сторон:
16x9
4x3
x1.3 Anamorphic De-Squeeze
x2.0 Anamorphic De-Squeeze
x2.0 MAG Anamorphic De-Squeeze


Индикация Tally и UMD

На переднюю панель корпуса FM-16B вынесена лампа Tally. Цвет лампы выбирается в меню и может быть красным, желтым, зеленым. Управление включением производится через разъем RJ-45 (RS485). UMD поддерживает текстовые протоколы TCL 3.1/4.0, максимальное количество символов - 8.


Стационарное и автономное питание

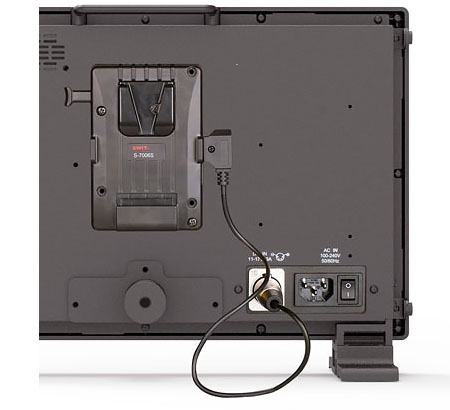

Питание монитора может осуществлятся от источника переменного тока 100-240 вольт или аккумулятора с креплением V-lock (14,4В) устанавливаемого на заднюю крышку.


Потребляемая мощность монитора 19Вт.

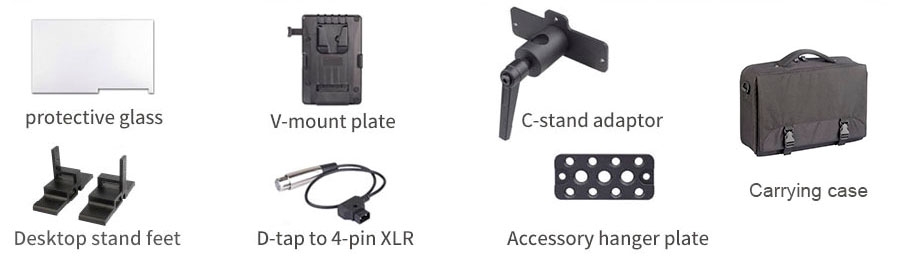

Комплект поставки
