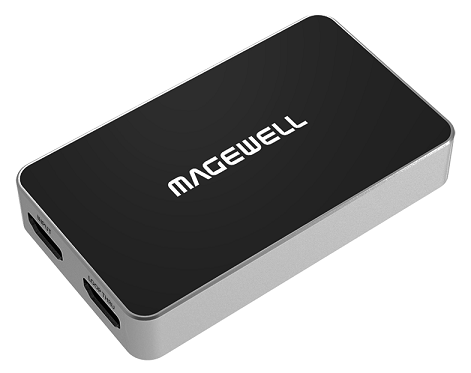

Magewell USB Capture HDMI Plus

Устройство захвата одного канала HDMI-сигнала в разрешении до 2K через USB 3.0

• Захватывайте HDMI-сигнала + вложенный звук
• Сквозной вывод HDMI-сигнала
• Звуковой вход через mic
• Извлечение вложенного звука из HDMI-потока через разъем 3.5 мм
• Поддержка захвата 4Kp60 4:2:0
• Захват сигнала с новейших консолей PS4 Pro и XBOX One S
  Автоматической down-преобразование до 2K для записи и стриминга



Интерфейсы Входной интерфейс HDMI x1 Поддержка захвата в разрешении до 4096×2160 Сквозной интерфейс HDMI x1 Поддержка сквозного вывода в разрешении до 4096×2160 Входной аудиоинтерфейс 3.5 mm jack под микрофон Выходной аудиоинтерфейс 3.5 mm jack под наушники Хост-интерфейс USB 3.0

Видео процессинг 8-битный видеопроцессинг Деинтерлейсинг Cropping Настройки цвета Преобразование цветового пространства Up/down-преобразование Преобразование соотношения сторон Зеркальное и повернутое отображение

Сигнал Автоматическое определение формата входного сигнала 3D HDMI

Софт OS Windows, Linux, Mac, Chrome OS Драйверы и прошивка Бесплатные драйверы, обновляемая прошивка ПО в комплекте USB Capture Utility, Capture Express Совместимое ПО 50+

Технические характеристики:

Поддерживаемые ОС

• Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
• Linux (Ubuntu 12.04-16.10, CentOS 7)
• OS X 10.9-10.11
• MacOS 10.12
• Chrome OS

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

OS X / macOS

• QuickTime
• AV Foundation

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation для кодирования или потоковой передачи

---

Входные интерфейсы

HDMI

• DVI-D 1.0
• HDMI 1.3

3.5мм аудиоразъем

• Интерфейс микрофона

---

Выходные интерфейсы

USB 3.0

• Совместим с USB 2.0
• Совместимый с USB 3.1 Gen 1

3.5 мм аудио разъем

• Интерфейс для наушников

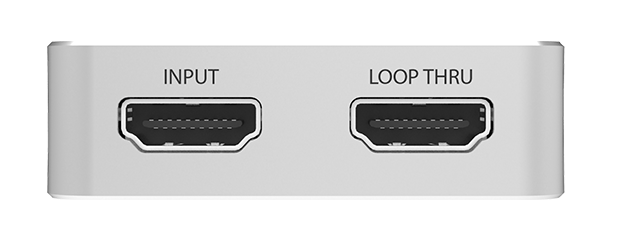

HDMI

• Проходной интерфейс HDMI

---

Функции ввода

• Поддержка разрешений входного видео до 2048×2160 пикселей

---

Особенности HDMI

• Приемник 297 МГц
• Поддержка адаптивного HDMI эквалайзера для кабелей длиной до 30M
• Поддержка настраиваемых EDID
• Поддержка извлечения инфо-фреймов AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut
• Полная поддержка колориметрии
• Поддержка до 4096×2160 4: 4: 4/4: 2: 2 30fps или 4096×2160 4: 2: 0 60fps входных сигналов
• Для входных сигналов 4: 2: 0 разрешение по горизонтали и по вертикали будет уменьшено до 1/2 для захвата
• Для входного сигнала 4: 4: 4/4: 2: 2 с частотой более 170 МГц разрешение по горизонтали будет уменьшено до 1/2 для захвата
• Поддержка 2-канальных аудиопотоков ISC60958
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Поддержка извлечения информации о синхронизации видео
• Поддержка извлечения информации в трехмерном формате
• Поддержка Side-by-Side Half, Top-and-Bottom, Frame Packing 3D-режима.

---

Аналоговые аудио функции

• Извлечение встроенного стереозвука HDMI для записи и вывода через 3,5-мм стереофонический мини-джек Линейный выход
• Захват аналогового аудио через интерфейс микрофона 3.5 мм
• Интегрируйте функции звуковой карты USB. Воспроизведение аудио через интерфейс наушников 3,5 мм. Поддержка записи звука воспроизведения на компьютере.

Формат видеозахвата

• Поддержка разрешения захвата до 2048×2160
• Поддержка частоты кадров на выходе до 120 кадров в секунду (реальная частота кадров на выходе может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты кадров на выходе контроллера Intel USB 3.0 следующие.)
  • 1920×1080 YUY2 (до 70 кадров в секунду)
  • 1920×1080 RGB24 (до 60 кадров в секунду)
• Поддержка YUY2 & UYVY4: 2: 2 8-bit
• Поддержка RGB24 & RGB32 4: 4: 4 8-бит
• По умолчанию используется формат YUY2. Дополнительный формат захвата может быть установлен с помощью утилиты USB Capture.

---

Возможности обработки видео

• Видеопроцессоры с пропускной способностью 160 Мпикс / с
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Сшивка
• Верхнее и нижнее поле смешивания
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор формата изображения
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Вертикальное отражение и зеркальное

---

Несколько устройств на одном компьютере

• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

---

SDK

• USB Capture SDK предоставляет функции, включая извлечение статуса сигнала, захват конфигурации и т. д.

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Размеры

• 98,1 mm (L) х 56,8 mm (W) х 17 mm (H)

---

Аксессуары

• USB 3.0 кабель

---

Потребляемая мощность

• 5 В макс. Ток: 900 мА
• Макс. Потребляемая мощность: ~ 4,5 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
