Поддерживаемые ОС

• Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
• Linux (Ubuntu 12.04-16.10, CentOS 7)
• OS X 10.9-10.11
• MacOS 10.12
• Chrome OS

---

Поддерживаемые API-интерфейсы

Windows

• DirectShow
• Wave API / DirectSound / WASAPI

Linux

• V4L2
• ALSA

OS X / macOS

• QuickTime
• AV Foundation

---

Поддерживаемое ПО

• VLC
• VirtualDub
• OBS
• XSplit
• VMix
• VidBlaster
• Wirecast
• Кодировщик Microsoft Media
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation для кодирования или потоковой передачи

---

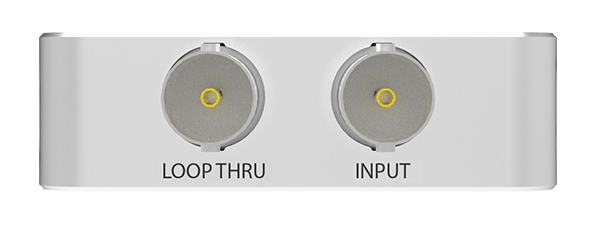

Входные интерфейсы

BNC

• SD/HD/3G SDI

3.5мм аудиоразъем

• Интерфейс микрофона

---

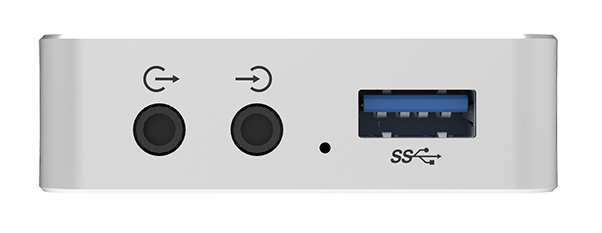

Выходные интерфейсы

USB 3.0

• Совместим с USB 2.0
• Совместимый с USB 3.1 Gen 1

3.5 мм аудио разъем

• Интерфейс для наушников

SDI

• Проходной интерфейс SDI

---

Функции ввода

• Поддержка разрешений входного видео до 2048×2160 пикселей

---

Особенности HDMI

• Поддержка встроенного кабельного эквалайзера до 140M для сигналов 3G-SDI
• Поддержка стандартов SD / HD / 3Ga / 3Gb / 3Ga-DL / 3Gb-DS
• Поддержка режима 2K (2048×1080)
• Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
• Поддержка 10/12-битной глубины цвета
• Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
• Поддержка до 2 (моно) аудиоканалов на частоте 48 кГц
• Поддержка извлечения информации о формировании звука и данных о статусе канала
• Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
• Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
• YCbCr 4: 2: 2 10-бит 1080p 50/59,94/60: захвачено как 1080i 50/59,94/60
• YCbCr 4: 4: 4 10-бит: захвачено как 4: 2: 2
• RGB 4: 4: 4: суб-дискретизация R/B

---

Аналоговые аудио функции

• Извлечение встроенного стереозвука HDMI для записи и вывода через 3,5-мм стереофонический мини-джек Линейный выход
• Захват аналогового аудио через интерфейс микрофона 3.5 мм

---

Формат видеозахвата

• Поддержка разрешения захвата до 2048×2160
• Поддержка частоты кадров на выходе до 120 кадров в секунду (реальная частота кадров на выходе может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты кадров на выходе контроллера Intel USB 3.0 следующие:
  • 1920×1080 YUY2 (до 70 кадров в секунду)
  • 1920×1080 RGB24 (до 60 кадров в секунду)
• Поддержка YUY2 & UYVY4: 2: 2 8-bit
• Поддержка RGB24 & RGB32 4: 4: 4 8-бит
• По умолчанию используется формат YUY2. Дополнительный формат захвата может быть установлен с помощью утилиты USB Capture.

---

Возможности обработки видео

• Видеопроцессоры с пропускной способностью 160 Мпикс / с
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Сшивка
• Верхнее и нижнее поле смешивания
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор формата изображения
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование формата видео цвета
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Вертикальное отражение и зеркальное

---

Несколько устройств на одном компьютере

• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

---

SDK

• USB Capture SDK предоставляет функции, включая извлечение статуса сигнала, захват конфигурации и т. д.

---

Обновление прошивки

• Одновременное обновление нескольких устройств в одной системе

---

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

---

Размеры

• 110.7mm (L) x 56.8mm (W) x 17 mm (H)

---

Аксессуары

• USB 3.0 кабель

---

Потребляемая мощность

• 5 В макс. Ток: ~ 0.5 А
• Макс. Потребляемая мощность: ~ 2,5 Вт

---

Рабочие параметры

• Рабочая температура: от 0 до 50 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
