Внешнее устройство захвата Magewell USB Capture SDI 4K Plus

Внешнее устройство захвата Magewell USB Capture SDI 4K Plus

Артикул 10591
Производитель: Magewell
Цена: 65 800 руб.
Рейтинг:comment rank 5
Просмотров 1503
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

Magewell USB Capture SDI 4K Plus

Устройство захвата SDI-сигнала в разрешении до 4K через USB 3.0

  • Захват SD/HD/3G/2K/6G SDI + вложенный звук
  • Сквозной вывод SD/HD/3G/2K/6G SDI
  • Аудиовход через Line in
  • Вывод вложенного звука SDI через Line out




Интерфейсы


Входной интерфейс

  • SD/HD/3G/2K/6G SDI x1
  • Поддержка захвата в разрешении до 4096×2160

Сквозной интерфейс

  • SD/HD/3G/2K/6G SDI x1
  • Поддержка сквозного вывода в разрешении до 4096×2160

Входной аудиоинтерфейс

  • 3.5 mm jack под микрофон

Выходной аудиоинтерфейс

  • 3.5 mm jack под наушники

Хост-интерфейс

  • USB 3.0

Видео процессинг


  • 8-битный видеопроцессинг
  • Деинтерлейсинг
  • Cropping
  • Настройки цвета
  • Преобразование цветового пространства
  • Up/down-преобразование
  • Преобразование соотношения сторон
  • Зеркальное и повернутое отображение

Сигнал


Автоматическое определение формата входного сигнала

Софт


OS

  • Windows, Linux, Mac, Chrome OS

Драйверы и прошивка

  • Бесплатные драйверы, обновляемая прошивка

ПО в комплекте

  • USB Capture Utility, Capture Express

Совместимое ПО

  • 50+

Поддерживаемые ОС

  • Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
  • Linux (Ubuntu 12.04-16.10, CentOS 7)
  • OS X 10.9-10.11
  • MacOS 10.12
  • Chrome OS

Поддерживаемые API-интерфейсы

Windows

  • DirectShow
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA

OS X / macOS

  • QuickTime
  • AV Foundation

Поддерживаемое ПО

  • VLC
  • VirtualDub
  • OBS
  • XSplit
  • VMix
  • VidBlaster
  • Wirecast
  • Кодировщик Microsoft Media
  • Кодировщик Adobe Flash Media
  • Любое другое программное обеспечение DirectShow, V4L2, QuickTime, AV Foundation для кодирования или потоковой передачи

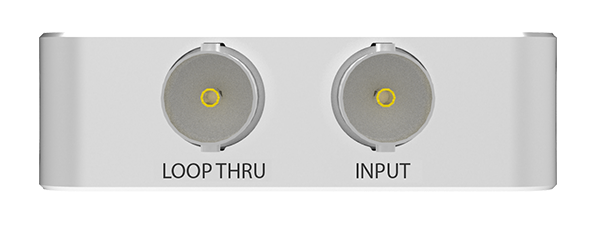

Входные интерфейсы

BNC

  • SD/HD/3G/6G SDI

3.5мм аудиоразъем

  • Интерфейс микрофона

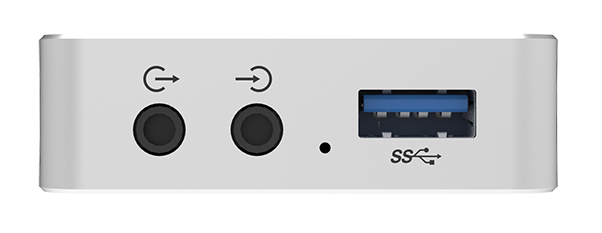

Выходные интерфейсы

USB 3.0

  • Совместим с USB 2.0
  • Совместимый с USB 3.1 Gen 1

3.5 мм аудио разъем

  • Интерфейс для наушников

Сквозной SDI

  • SD/HD/3G/6G SDI

Функции ввода

  • Поддержка разрешений входного видео до 4096×2160 пикселей

Особенности HDMI

  • Поддержка встроенного кабельного эквалайзера до 150M для 3G-SDI сигналов
  • Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)
  • Поддержка 2K (2048×1080) & 4K (4096×2160)
  • Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветового семплинга
  • Поддержка глубины цвета 10/12-bit
  • Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8 (моно) аудиоканалов на частоте 48 кГц
  • Поддержка извлечения информации о формировании звука и данных о статусе канала
  • Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
  • Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
    • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: захвачено как 1080i 50/59.94/60
    • YCbCr 4:4:4 10-bit: захвачено как 4:2:2
    • RGB 4:4:4: R/B sub-sampled

Аналоговые аудио функции

  • Извлечение встроенного стереозвука HDMI для записи и вывода через 3,5-мм стереофонический мини-джек Линейный выход
  • Захват аналогового аудио через интерфейс микрофона 3.5 мм

Формат видеозахвата

  • Поддержка разрешения захвата до 4096×2160
  • Поддержка частоты кадров на выходе до 120 кадров в секунду (реальная частота кадров на выходе может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты кадров на выходе контроллера Intel USB 3.0 следующие:
    • 1920×1080 YUY2 (до 90fps)
    • 3840×2160 NV12 (до 30fps)
  • Поддержка NV12 & l420 4:2:0 8-bit (до 4096×2160)
  • Поддержка YUY2 & UYVY 4:2:2 8-bit (до 4096×2160)
  • Поддержка RGB24 & RGB32 4:4:4 8-bit (до 2048×2160)
  • По умолчанию используется формат YUY2. Дополнительный формат захвата может быть установлен с помощью утилиты USB Capture.

Возможности обработки видео

  • Видеопроцессоры с пропускной способностью 640 Мпикс / с
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
  • Сшивка
  • Верхнее и нижнее поле смешивания
  • Только верхнее поле
  • Только нижнее поле
  • Преобразование пропорций видео
  • Автоматический или ручной выбор формата изображения
  • Автоматический или ручной выбор соотношения сторон захвата
  • Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
  • Преобразование формата видео цвета
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата цветопередачи, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
  • Вертикальное отражение и зеркальное

Несколько устройств на одном компьютере

  • Поддержка подключения нескольких USB-устройств к одной системе
  • Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

SDK

  • USB Capture SDK предоставляет функции, включая извлечение статуса сигнала, захват конфигурации и т. д.

Обновление прошивки

  • Одновременное обновление нескольких устройств в одной системе

Светодиодный индикатор

  • Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Размеры

  • 110.7mm (L) x 56.8mm (W) x 17 mm (H)

Аксессуары

  • USB 3.0 кабель

Потребляемая мощность

  • 5 В макс. Ток: ~ 0.86 А
  • Макс. Потребляемая мощность: ~ 4,3 Вт

Рабочие параметры

  • Рабочая температура: от 0 до 50 ° C
  • Температура хранения: от -20 до 70 ° C
  • Относительная влажность: от 5% до 90% без конденсации
