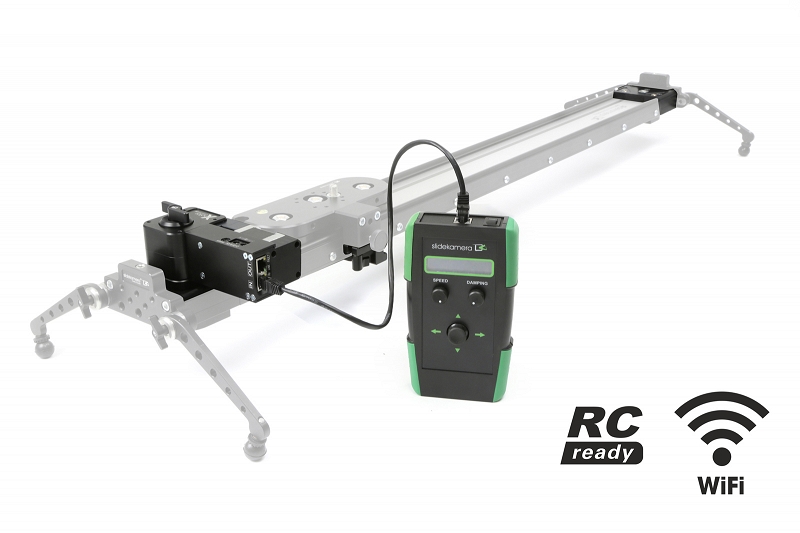

Электропривод X-MOTOR 40 предназначен для работы со слайдерами SlideKamera X-SLIDER.


Максимальная нагрузка при горизонтальном движении 20 кг.

Максимальная нагрузка при вертикальном движении 7 кг.



Для вертикального перемещения камеры рекомендуется использовать Адаптер установки наклона Angle Adapter, установленный на каретке.


Пульт управления имеет несколько режимов работы: ВИДЕО, АНИМАЦИЯ и TIMELAPSE. Панель управления снабжена двумя ручками (SPEED и DAMPING) и джойстиком. Так же в комплект входит спусковой тросик для управления спуском затвора при остановках движения камеры в режимах АНИМАЦИЯ и TIMELAPS.


C помощью разъема 1/4", расположенного на нижней панели пульта управления, его можно прикрепить к слайдеру SlideKamera с помощью шарнирного крепления SlideKamera Magic Arm.

Червячная передача X-Gear имею встроенную электронную часть и следующие разъемы:
RJ-45 (2 шт) для подключения панели управления к электродвигателю, подключения WiFi модуля или подключения других электроприводов, например моторизированной головы X-HEAD
Разъем электропитания постоянного тока (2 шт) для подключения электропитания
Разъем 2,5 мм для подключения спускового тросика



Две боковые приводные головки включает в себя элементы силовой передачи электропривода и зубчатый ремень, соединяющий каретку слайдера с электроприводом.
Одна из боковых головок имеет дополнительные отверстия 1/4" и 3/8" для крепления аксессуаров.



Ко второй приводной головке крепится мотор-редуктор X-GEAR с помощью винта-барашек. Присоединение зубчатого ремня к каретке с помощью одно диска позволяет быстро и полностью отсоединить каретку от электропривода и перемещать каретку в ручном режиме.




ШУМОВЫЕ ХАРАКТЕРИСТИКИ

 Максимальный уровень шума:                                        40 dB

Уровень шума при скорости 5 см/сек                                   40 dB

уровень шума измерялся на расстоянии 1 м.

Сравнительная таблица уровня шума приводов X-MOTOR, шагового привода для модульного слайдера ATLAS MODULAR и сервопривода для модульного слайдера ATLAS MODULAR

(для увеличения нажмите на таблицу, таблица откроется в новом окне)

ПРОГРАММНЫЕ РЕЖИМЫ РАБОТЫ

ПРОГРАММА VIDEO
Режим Free Ride - используется свободного перемещения каретки и управления скоростью с помощью джойстика и ручек.
Режим Recording - предназначен для запоминания перемещений каретки с целью последующего воспроизведения в режиме Playback.
Режим Playback - для воспроизведения сохраненных перемещений каретки
Режим VideoLoop - В этом режиме, каретка, двигается без остановки от одной крайней точки диапазона движения к другой, при достижении одной крайней точек каретка автоматически начинает движение в обратном направлении.

ПРОГРАММА ANIMATION позволяет запрограммировать отрезок пути, на котором при перемещении каретки одновременно будет сделана серия фотоснимков (электропривод осуществляет управление фотосъемкой с помощью подключенного спускового тросика).

РЕЖИМ TIMELAPSE - предназначен для осуществления заданного количества снимков с определенным интервалом, синхронизированных с медленным движением каретки.

ПРИЛОЖЕНИЕ ДЛЯ ПЛАНШЕТНИКОВ

Имеется возможность беспроводного управления с помощью бесплатного приложения для Android


Режимы работы, доступные для управления с помощью приложения:
Циклическое движение по определенной траектории
TIMELAPS
STOP MOTION
LIVE CONTROL

Приложение доступно для скачивания из Google Play (для Android).




КОМПЛЕКТАЦИЯ
  • X-GEAR (мотор редуктор со встроенными разъемами)
  • Комплект приводных головок (на одну из них устанавливается мотор-редуктор), соединенных зубчатой лентой, на которой установлен бегунок для соединения с кареткой слайдера
  • Пульт управления
  • Кабель подключения двигателя к панели управления
  • Спусковой тросик WS (1 шт. на выбор)
  • Удлинитель для спускового тросика – 1,8 м.
  • 4-ре винта М6х90 мм для крепления головок привода к шине слайдера
  • Винт-барашек с прокладкой
  • Адаптер питания от сети переменного тока
  • Электропривод X-MOTOR 40 с передачей 1:40
  • Спусковой тросик на выбор (WS-1, WS-2, WS-3, WS-4, WS-5, WS-6, WS-7)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение электропитания: 10..18 V DC, мощность 40W
Степени защиты
  • защита от падения каретки вниз при вертикальном движении в случае отключения электропитания
  • защита от отключения и перегрузки, благодаря использованию самоблокирующейся червячной передачи
Потребляемый ток
Среднее значение (непрерывное горизонтальное движение)
0.9 A при мощности 100%
0.6 A при мощности 66%
0.3 A при мощности 33%
Максимальное значение
3 A при мощности 100%
2 A при мощности 66%
1.2 A при мощности 33%
Время работы с аккумулятором 12V 7Ah (при комнатной температуре)
около 8 ч при мощности 100%
около 13 ч при мощности 66%
около 24 ч при мощности 33%
Скорость движения:
максимальная 50 мм/сек – в режиме VIDEO
минимальная 100 мм / 999 ч – в режиме TIMELAPSE
Диапазон рабочих температур: -10°C - 70°C
Спусковые тросики (на выбор): WS-1, WS-2, WS-3, WS-4, WS-5, WS-6, WS-7, WS-8, WS-9 (в режимах работы ANIMATION, TIMELAPSE)
Габариты панели управления:
ширина: 140 мм
длина: 190 мм
высота: 50 мм (с джойстиком: 60 мм)
Вес: 1720 гр
