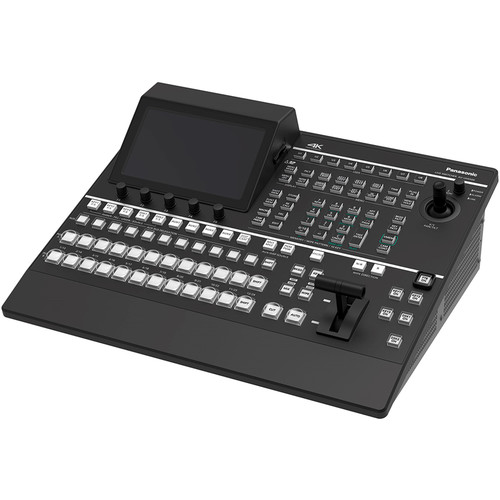

Видеомикшер Panasonic AV-UHS500EJ

Создание видео в формате 4K с помощью компактного и универсального коммутатора

Этот многофункциональный мультиформатный коммутатор для производства видео в формате 4K и HD продолжает традицию Panasonic по производству высококачественных и надежных коммутаторов.
Благодаря компактному встроенному корпусу этот live switcher оснащен множеством функций, присущих моделям высокого класса, и обеспечивает производство видео в формате 4K с той же эффективностью, что и HD.
В дополнение к стационарным установкам, таким как университетские лекционные залы и корпоративные конференц-залы, AV-UHS500 хорошо подходит для удаленного производства. Разработанный для удобства переноски и простой настройки, он должен стать излюбленным инструментом для организации мероприятий.

Особенности

Гибкая масштабируемость Добавлена функция выбора входных данных по протоколу NDI® Поддерживается альфа-канал NDI® Передача данных по IP через NDI® High Bandwidth и NDI® HX2/NDI® HX3 Удаленная трансляция Передача данных NDI® с четырьмя входами и двумя выходами на устройство Упрощен поиск и выбор ресурсов NDI® Поддержка 12G-SDI/3G-SDI/HDMI/NDI® Поддержка нескольких форматов UHD/HD Синхронизатор кадров для всех входов Восемь стандартных SDI-входов, два стандартных HDMI-входа Пять стандартных SDI-выходов, два стандартных HDMI-выхода Различные Встроенные Функции Преобразования, Включая Преобразование вверх / Вниз

Эффекты для повышения креативности Поддержка PTZ-камер Универсальные переходы и эффекты Пять Кнопок Управления Также Могут быть Назначены четыре Шины AUX, DSK 1 и 2 Видеопамять Различные Функции памяти для плавного воспроизведения в Реальном Времени Очистка анимации Конвертер клипов Поддерживает TSL5.0 Слот для карт памяти SDHC /SDXC Функция управления PTZ-камерой Две функции мультивизора Функция ROI (область интереса) Примеры экранного меню с графическим интерфейсом Функция выбора источника звука Выбор аудиовхода

Улучшена функциональность ЖК-монитор диаметром 178 мм (7 дюймов) с отличной видимостью и простой в использовании панелью управления Перемещающаяся цветовая панель Простое прямое переключение с удаленного устройства с помощью сенсорного управления и мыши Поддерживаемое программное обеспечение Возможность расширения с помощью различных функций по мере необходимости с помощью шести дополнительных модулей

БЛОК-СХЕМА / КОНФИГУРАЦИЯ СИСТЕМЫ

Структурная схема

    *1: 1 только для неподвижных изображений/клипов в режиме 4K.
    *2: A1-A3 и B1-B3 при подключении AV-UHS5M3G.
    *3: A1-A3 и B1-B3 при подключении AV-UHS5M4G.

Конфигурация системы

Исключительная поддержка смешанного режима 4K и HD

Добавлена функция выбора входного протокола NDI®

(доступно только при установке AV-UHS5M6G)

При установке дополнительного блока ввода-вывода NDI AV-UHS5M6G можно выбрать протокол TCP/UDP при подключении NDI® High Bandwidth или NDI® HX2/NDI® HX3 от vMix или других устройств. Также поддерживается высокоскоростная передача данных, например потоковое видео.

Поддерживается альфа-канал NDI®

(доступно только при установке AV-UHS5M6G)

С помощью блока ввода/вывода NDI AV-UHS5M6G можно обрабатывать до двух каналов входных сигналов NDI® с высокой пропускной способностью и альфа-каналом.

    * NDI® — это технология видеосвязи, зарегистрированная компанией Vizrt NDI AB в качестве товарного знака в США и других странах.
    * Функция альфа-канала в NDI® High Bandwidth доступна только в режиме 2K.
    * Формат NDI® High Bandwidth должен совпадать с форматом системы UHS500.

IP-передача через NDI® High Bandwidth и NDI® HX2/NDI® HX3

Это дополнительное устройство обеспечивает поддержку NDI®* для AV-UHS500 и устанавливается в один из слотов для дополнительных устройств на основном блоке. Это позволяет использовать ресурсы IP-передачи через NDI® High Bandwidth и NDI® HX2/NDI® HX3 в дополнение к обычным сигналам SDI и HDMI без необходимости в использовании внешних преобразователей. Выходной сигнал NDI® High Bandwidth также можно перенаправлять на другие устройства, поддерживающие NDI®*, и проверять удаленно. К каждому AV-UHS500 можно подключить до двух устройств, что позволяет расширить систему до восьми входных линий NDI®* и четырех выходных линий NDI®* (в режиме 2K).

Удаленное живое производство

При использовании в сочетании с камерами Panasonic, поддерживающими NDI® High Bandwidth или NDI® HX2/NDI® HX3, все операции — от передачи видео до управления камерой и вывода данных — можно выполнять с помощью одного кабеля LAN. И передача видео, и управление камерой могут осуществляться удаленно, что делает возможным удаленное производство видео в режиме реального времени.

Поддержка 12G-SDI/3G-SDI/HDMI/NDI®

В стандартной комплектации поддерживается стандарт 12G-SDI, который позволяет передавать видео 4K по одному коаксиальному кабелю, обеспечивая простоту настройки и эксплуатации при высоком качестве видеопроизводства в формате 4K. Кроме того, поддержка HDMI позволяет напрямую вводить данные с ПК для прямых трансляций, например во время семинаров и лекций, без необходимости в отдельном HDMI-конвертере. Дополнительное устройство ввода-вывода NDI AV-UHS5M6G (опция) также позволяет работать с протоколом NDI®*, который является частью технологии Video over IP. Различные видеосигналы можно обрабатывать напрямую, что позволяет мгновенно создавать целый ряд видеоэффектов.

Различные встроенные функции преобразования, в том числе преобразование в большую или меньшую сторону*1

В стандартную комплектацию входят различные функции преобразования. Внешняя коробка преобразования не требуется.

    Функция преобразования вверх / вниз
    Функция преобразования HDR/SDR*2
    Функция преобразования ITU-R BT.2020/BT.709
    Функция масштабирования
    Функция цветокоррекции

    *1: Устройство ввода-вывода NDI AV-UHS5M6G не поддерживается.
    *2: Регулировка усиления доступна начиная с версии 1.71.

Поддержка PTZ-камер

Поддержка нового продукта — встроенной камеры AW-UE160W/K 4K и
уличной встроенной камеры AW-UR100 4K.

Можно управлять тремя независимыми выходами

Видеопамять

В качестве материала для съемки можно выбрать два входа в формате HD и один вход в формате 4K для неподвижных (STILL) или видеоизображений (CLIP). Можно записывать и воспроизводить движущиеся изображения с ключевыми сигналами (в формате 1080/59,94i, примерно 120 секунд / 3600 кадров). Во внутреннюю память (энергонезависимую твердотельную память) можно сохранить до 50 неподвижных или видеоизображений (до 50 изображений или 20 ГБ для CLIP). Неподвижные изображения добавляются в список воспроизведения и могут воспроизводиться по порядку.

Слот для карт памяти SDHC / SDXC

Видеопамять, данные о съемке, данные о событиях и данные о настройках можно сохранить на карте памяти SDHC/SDXC

Возможность расширения с помощью различных функций в зависимости от потребностей с использованием шести дополнительных модулей

Дополнительные устройства

Блок ввода SDI
AV-UHS5M1G
12G/3G-SDI x 4 входа
Синхронизатор кадров, повышающее преобразование, цветокоррекция, преобразование SDR/HDR и совместимость с ITU-R BT.709/BT.2020

Выходной блок SDI
AV-UHS5M2G
12G/3G-SDI x 4 выхода
с понижающим преобразованием, преобразованием HDR/SDR и совместимостью с ITU-R BT.2020/BT.709

Блок Ввода HDMI
AV-UHS5M3G
Входы HDMI 2.0 x 3
Масштабирование для каждого канала

Блок Вывода HDMI
AV-UHS5M4G
Выходы HDMI 2.0 x 3
Масштабирование для каждого канала

Блок 4K DVE
AV-UHS5M5G
Функция DVE в режиме 4K
(перемещение фона x 1, перемещение ключа x 1)

Блок NDI I/F
AV-UHS5M6G
LAN (1 ГБ) x 2
Поддержка NDI® с 4 входами и 2 выходами
