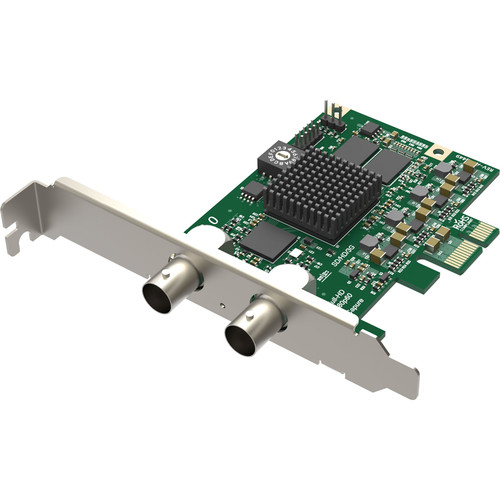

Magewell Pro Capture SDI

Плата захвата одного HD-канала через SDI

  • Захват сигналов SD/HD/3G/2K SDI + вложенный звук
  • Сквозной вывод сигналов SD/HD/3G/2K SDI + вложенный звук












Интерфейсы


Входной интерфейс

  • SD/HD/3G/2K SDI x1
  • Поддержка захвата сигнала в разрешенияидо 2048×1080

Сквозной интерфейс

  • SD/HD/3G/2K SDI x1
  • Поддержка сквозного вывода сигнала в разрешения до 2048×1080

Хост-интерфейс

  • PCIe Gen2 x1

Видео процессинг


  • 10-битный видеопроцессинг
  • Деинтерлейсинг
  • Cropping
  • Настройки цвета
  • Преобразование цветового пространства
  • Up/down-преобразование
  • Преобразование соотношения сторон
  • OSD
  • SG-DMA Transmission mode

Сигнал


Автоматическое определение формата входного сигнала

Time Code

Closed Caption

Софт


OS

  • Windows, Linux, Mac, Chrome OS

Драйверы и прошивка

  • Бесплатные драйверы, обновляемая прошивка

ПО в комплекте

  • Capture Express

Совместимое ПО

  • 50+

Поддерживаемые ОС

  • Windows 7/8 / 8.1 / 10/2008/2008 R2 / 2012 (x86 и x64)
  • Linux (Ubuntu 12.04-16.10, CentOS 7)
  • OS X 10.9-10.11
  • MacOS 10.12

Поддерживаемые API-интерфейсы

Windows

  • DirectShow
  • Wave API / DirectSound / WASAPI

Linux

  • V4L2
  • ALSA

Поддерживаемое ПО

  • VLC
  • VirtualDub
  • OBS
  • XSplit
  • VMix
  • VidBlaster
  • Wirecast
  • Кодировщик Microsoft Media
  • Кодировщик Adobe Flash Media
  • Любое другое программное обеспечение DirectShow, V4L2

Входные интерфейсы

BNC

  • SD/HD/3G SDI

Сквозной интерфейс

BNC

  • SD/HD/3G SDI

Хост-интерфейс

  • PCIe Gen2 x1

Функции ввода

  • Поддержка захвата изображений с разрешением до 2048×2160 пикселей

Особенности SDI

  • Поддержка встроенного кабельного эквалайзера с длиной до 230M для сигналов HD
  • Поддержка стандартов SD / HD / 3Ga / 3Gb / 3Ga-DL / 3Gb-DS
  • Поддержка режима 2K (2048×1080)
  • Поддержка RGB 4: 4: 4, YCbCr 4: 4: 4, выбор цвета YCbCr 4: 2: 2
  • Поддержка 10/12-битной глубины цвета
  • Поддержка для извлечения идентификатора полезной нагрузки SMPTE 352
  • Поддержка до 8 (моно) аудиоканалов на 48 кГц (каналы 1-8 из 16 доступны в спецификации SDI)
  • Поддержка извлечения информации о формировании звука и данных о статусе канала
  • Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
  • Ограниченная поддержка для захвата первого канала интерфейсов с двойной связью:
  • YCbCr 4: 2: 2 10-бит 1080p 50/59,94/60: захвачено как 1080i 50/59,94/60
  • YCbCr 4: 4: 4 10-бит: захвачено как 4: 2: 2
  • RGB 4: 4: 4: суб-дискретизация R/B

Формат видеозахвата

  • Поддержка захвата изображений с разрешением до 2048×2160 пикселей
  • Поддержка частоты кадров захвата до 144 кадров в секунду (Фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe, а при более высоких разрешениях изображения — выше 1280×1024 — тактовой частотой пикселя встроенного оборудования для обработки видео, например, Макс. 1920×1080 = ~ 80 кадров в секунду.
  • Поддержка 4: 2: 0 8-битных форматов захвата: NV12, I420, YV12
  • Поддержка 4: 2: 2 8-битных форматов захвата: YUY2, YUYV, UYVY
  • Поддержка 4: 4: 4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
  • Поддержка 4: 4: 4 10-битных форматов захвата: V410, Y410
  • Дополнительные форматы захвата поддерживаются через Pro Capture SDK для DirectKS

Возможности обработки видео

  • Два видеопроцессора с пропускной способностью ~ 180Mpixels / s для каждого из них
  • Полная 10-битная обработка видео
  • Обрезка видео
  • Масштабирование видео
  • Деинтерлейсинг видео
  • Плетение
  • Верхнее и нижнее поле смешивания
  • Только верхнее поле
  • Только нижнее поле
  • Преобразование пропорций видео
  • Автоматический или ручной выбор формата изображения
  • Автоматический или ручной выбор формата изображения
  • Три режима преобразования формата изображения: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
  • Преобразование формата видео цвета
  • Автоматический или ручной выбор формата входного цвета и диапазона квантования
  • Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  • Поддержка ограниченного или полного диапазона квантования
  • Поддержка ограниченного, полного и расширенного диапазона насыщенности
  • Преобразование частоты кадров видео
  • Состав видеодисплея
  • Поддержка PNG-изображения OSD (до 2048×2048)
  • Поддержка динамической загрузки изображения OSD RGBA через SDK

Несколько плат на одном компьютере

  • Поддержка нескольких карт, подключенных к одной системе
  • Встроенный поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
  • Дерево аппаратных устройств системы отобразит «01: Pro Capture AIO», когда поворотный переключатель установлен в 1, и так далее
  • Имена видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)

Поддержка нескольких потоков захвата

  • Поддержка нескольких потоков захвата
  • Неограниченные потоки захвата для любого входного канала
  • Независимое обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, настройки деинтерлейсинга и настройки цвета для каждого отдельного потока

Поддержка Ultra Low Latency

  • Задержка 64 видео линий
  • Режим частичного уведомления в SDK

Синхронизация времени и A/V

  • Аппаратные часы с высоким разрешением 100 нс
  • Аудиокадры (192 отсчета звука) и видеокадры маркируются аппаратными часами
  • Аппаратные часы можно синхронизировать через карты (через SDK)

Видеозахват SG-DMA

  • ~ 400 МБ / с на каждый канал Ширина полосы DMA в системе PCIe 2.0
  • ~ 200 МБ / с на каждый канал Ширина полосы DMA в системе PCIe 1.0
  • Поддержка автоматического определения черепичной поверхности графического процессора Intel
  • Поддержка DirectGMA для наборов микросхем видеоадаптеров AMD
  • Поддержка GPUDirect для наборов микросхем видеоадаптеров Nvidia

SDK

  • Pro Capture SDK для DirectShow для легкой интеграции (Windows)
  • Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйверы для Windows

  • Все параметры могут контролироваться тремя уровнями раздела реестра: глобальный уровень, уровень продукта и уровень устройства
  • Видео, аудио, имена фильтров перекрестных помех можно настроить с помощью ключей реестра

Обновление прошивки

  • Одновременное обновление нескольких устройств в одной системе
  • Карты можно обновить без выключения питания системы (в большинстве случаев даже перезагрузка не требуется)
  • Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или системный отказ, он автоматически восстановит исходную версию. Эта функция доступна только для версии прошивки 1.21 и выше.

Светодиодный индикатор

  • Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

  • Низкопрофильная плата расширения PCIe x4
  • 87,68 мм x 68,88 мм (без кронштейна PCI)

Аксессуары

  • Низкопрофильный кронштейн

Потребляемая мощность

  • Максимальный ток при 12 В ~ 0,32 А
  • Максимальный ток при 3,3 В ~ 0,17 А
  • Максимальная потребляемая мощность ~ 4,45 Вт

Рабочие параметры

  • Рабочая температура: от 0 до 40 ° C
  • Температура хранения: от -20 до 70 ° C
  • Относительная влажность: от 5% до 90% без конденсации
