Видеорекордеры Blackmagic HyperDeck Extreme 4K HDR

HyperDeck Extreme 4K HDR отличается проверенной надежностью HyperDeck в сочетании с новыми инновациями, такими как компактные файлы H.265, дополнительный внутренний кэш, 3D LUT и поддержка HDR! Благодаря возможности записи до исходного 4K в формате H.265 вы получаете снижение затрат на хранение и потрясающее качество изображения. Большой сенсорный экран обеспечивает идеальный просмотр вашей записи, а также контроль над всеми настройками деки.

Две модели на выбор!

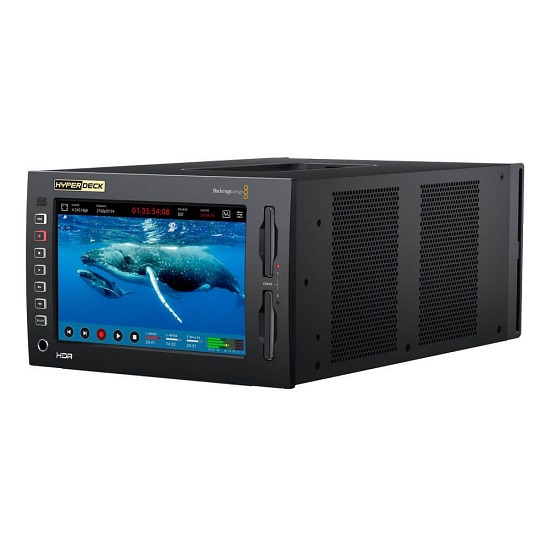

HyperDeck Extreme 4K HDR
Мощный сенсорный экран Ultra HD HyperDeck записывает и воспроизводит файлы H.265 и ProRes во всех стандартах SD, HD и Ultra HD вплоть до 2160p60. Включает осциллографы, обновляемый кэш, а также SDI, HDMI и аналоговое видео.

HyperDeck Extreme 8K HDR
Расширенная модель 8K включает в себя все функции модели 4K, а также добавляет запись и воспроизведение 8K 4320p60 в файлы H.265 и ProRes. Включает в себя сенсорный экран, осциллографы, пользовательский кэш и Quad Link 12G SDI.

HyperDeck Extreme отличается проверенной надежностью HyperDeck в сочетании с новыми инновациями, такими как компактные файлы H.265, дополнительный внутренний кэш, 3D LUT и поддержка HDR! Благодаря возможности записи до исходного разрешения 8K в формате H.265 вы получаете снижение затрат на хранение и потрясающее качество изображения. Большой сенсорный экран обеспечивает идеальный просмотр вашей записи, а также контроль над всеми настройками деки. Затем вы можете добавить HyperDeck Extreme Control, чтобы превратить его в традиционную вещательную колоду! Это означает, что HyperDeck Extreme — идеальное решение для вещания нового поколения, прямых трансляций и цифровых вывесок!

Современный дизайн и привычное управление
HyperDeck Extreme имеет сенсорный экран, который позволяет видеть записываемый материал и контролировать работу устройства. Если нужно получить традиционную деку с привычными органами управления и ручкой прокрутки, достаточно добавить блок HyperDeck Extreme Control. Рекордер оснащен парой слотов под карты памяти, интерфейсом Quad 12G-SDI с поддержкой 8K, аналоговыми разъемами, портом USB‑C для подключения внешнего диска, динамиком и гнездом наушников. Как дополнительная опция предусмотрена кэш-память, чтобы избежать пропуска кадров при заполнении накопителя или его недостаточной скорости. Для питания можно использовать источники переменного и постоянного тока в студии и на съемочных локациях.

Создание контента, архивирование и вывод на цифровые панели
HyperDeck Extreme имеет несколько областей применения. Устройство подходит для записи мастер-копии программы или сигнала отдельной камеры, а также для воспроизведения материала. Благодаря аналоговым входам его можно подключать к технике предыдущего поколения, чтобы из старых архивов на пленке готовить или монтировать контент для показа на стриминговых платформах. Рекордер также оснащен портом 10G Ethernet для скоростной передачи 8K-видео на цифровые рекламно-информационные панели. Кроме того, есть интерфейсы HDMI и SDI, встроенные индикаторные диаграммы и поддержка 3D LUT-таблиц, поэтому даже на выезде получаемое изображение будет соответствовать всем вещательным стандартам качества.

Подготовка архивных материалов для онлайн-показа
По мере развития стриминговых платформ одной из насущных задач становится сохранение местного культурного наследия. Для ее решения можно выполнить оцифровку существующих архивных записей с созданием контента по доступной цене. Блок HyperDeck Extreme Control в сочетании с HyperDeck Extreme 8K позволяет подключиться к вещательным рекордерам предыдущего поколения, задать точки входа и выхода, а затем смонтировать материал. Для обслуживания этой конфигурации нужен только один человек. Чтобы работать с разными форматами и выполнять преобразование из SD в HD, достаточно добавить процессор Teranex Express. Дополнительно предусмотрена совместимость с деками Digital Betacam и Betacam SP, а также устройствами, которые используют однодюймовую ленту.

Запись и воспроизведение в 8K-разрешении
Рекордер имеет современный интерфейс Quad Link 12G-SDI для записи и воспроизведения материала в 8K-качестве. Он поддерживает передачу сигнала с разной скоростью, что позволяет подключать устройство к другому 8K-оборудованию, а также переходить на работу с SD, HD или Ultra HD в режиме Single Link 12G-SDI. Сохранение 8K-контента ведется с помощью кодека H.265 на обычные карты памяти CFast. Кроме того, модель HyperDeck Extreme 8K совместима с последними 8K-телевизорами и проекторами, а также микшерами линейки ATEM. Вместе с ней вы будете готовы к студийной работе в стандартах завтрашнего дня, которые уже начинают внедрять в Японии.

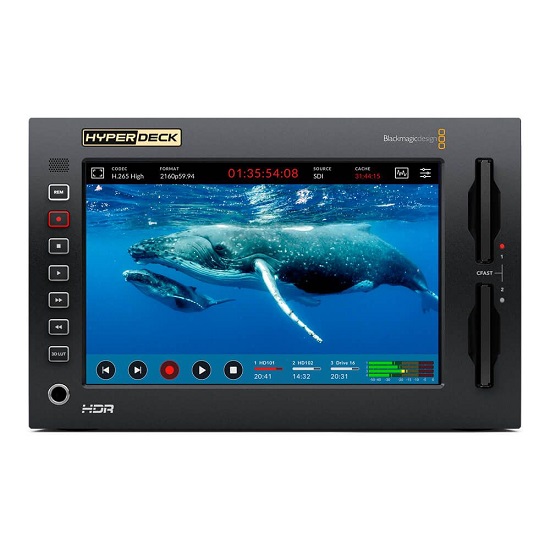

Большой и яркий сенсорный дисплей
Рекордер имеет инновационный сенсорный дисплей с миниатюрной временной шкалой, а также кнопки записи, воспроизведения и удаленного режима работы. Для быстрой навигации по материалу посредством покадровой протяжки можно провести пальцем по экрану, куда выводятся тайм-код, формат видео, состояние накопителя и индикация звука. Дополнительно предусмотрены контроль параметров сигнала, помощь при установке фокуса и экспозиции, выбор настроек, загрузка и сохранение 3D LUT-таблиц. Если нужно получить вещательную деку с традиционными органами управления, достаточно добавить блок HyperDeck Extreme Control.

Привычное управление вещательной декой
Блок HyperDeck Extreme Control позволяет превратить модель HyperDeck Extreme в вещательный рекордер с традиционными органами управления, который легко разместить в стойке с оборудованием. При подключении через порт RS‑422 допускается контроль до восьми устройств (в том числе предыдущего поколения) для монтажа материала с использованием точек входа и выхода. Подобный функционал будет удобен при оцифровке архивных записей и преобразовании форматов в случае работы с разными кадровыми частотами. Оба решения созданы компанией Blackmagic Design и предназначены для компоновки друг с другом.

Два слота под CFast для непрерывной записи
Так как сохранение материала ведется на карты памяти CFast в H.265, получаемые файлы имеют небольшой размер, что обеспечивает запись в течение длительного времени. Для накопителей предусмотрено два слота, поэтому при заполнении одного из них допускается замена на другой без остановки работы. Из-за своих скоростных характеристик, доступности и малого форм-фактора CFast является превосходным носителем для вещательных компаний. Если дополнительно подключить станцию Blackmagic MultiDock 10G, можно также использовать SSD-диски. Емкости 1 ТБ хватит на 1398 минут видео в 8Kp/60, 3530 минут в 2160p/60 (Ultra HD) или на 9446 минут в 1080p/59,94. Это 23 часа в 8K-разрешении и свыше шести дней — в HD!

Запись на внешние диски через порт USB‑C
Рекордер имеет порт USB‑C, который позволяет применять внешние накопители большой емкости для продолжительной записи без ограничений из-за свободного места. В этом случае отпадает необходимость в копировании файлов, потому что носитель обеспечивает прямой монтаж имеющегося на нем контента. Еще одним преимуществом является поддержка форматов со значительным объемом информации, например при сохранении 8K-видео в ProRes. Если подключить станцию Blackmagic MultiDock 10G, можно дополнительно использовать SSD-диски, совместимые с другими моделями HyperDeck. Для работы с медиаматериалами и их систематизации есть меню, выводимое на сенсорный экран.

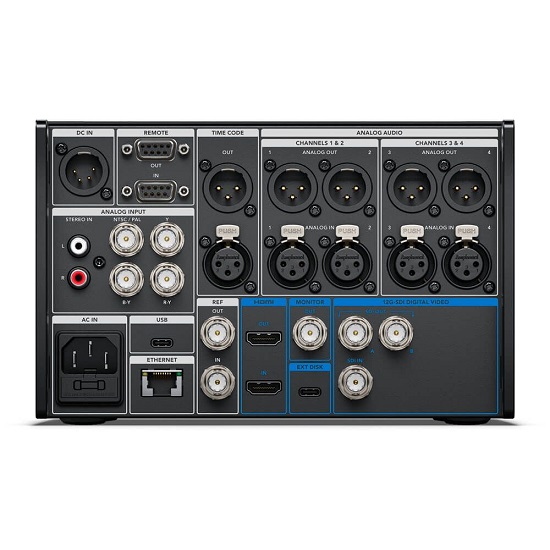

Quad Link 12G-SDI для 8K плюс HDMI и аналоговые разъемы
HyperDeck Extreme 8K имеет интерфейс Quad Link 12G-SDI для соединения с SD-, HD-, Ultra HD- и 8K-устройствами. При воспроизведении файлов RGBA 4:4:4:4 выходы SDI позволяют передавать вырезающий и заполняющий сигналы. Для совместимости с телевизорами и проекторами предусмотрен HDMI-разъем, а для оцифровки архивов — поддержка балансного аналогового звука, Hi-Fi и тайм-кода. При мониторинге можно использовать понижающую конверсию с выводом изображения и служебных параметров через SDI. Дополнительно есть порты USB‑C для записи на внешние накопители и 10G Ethernet для передачи материала по протоколу FTP. Рекордер также оснащен силовыми входами для источников переменного и постоянного (XLR 12 В) тока.

HyperDeck Extreme Control

HyperDeck Extreme 8K HDR

Яркий ЖК-дисплей и поддержка HDR
Устройство имеет исключительно яркий экран для вывода видео с широким динамическим диапазоном и готово к работе с HDR-материалом. Встроенные индикаторные диаграммы позволяют контролировать параметры сигнала, а файлы содержат теги с данными, которые обеспечивают автоматическую настройку SDI- и HDMI-входов в соответствии с поступающим HDR-изображением. Кроме того, предусмотрены поддержка статических метаданных для систем передачи PQ и HLG по ST2084, охват на 100% в формате DCI‑P3, а также соответствие стандартам Rec. 2020 и Rec. 709, определяющим характеристики цветового пространства.

Современный интерфейс 12G-SDI для SD, HD, Ultra HD и 8K
Имея SDI- и HDMI-разъемы, дека позволяет использовать самые разные форматы, от SD (включая NTSC и PAL) до 8K (4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94 и 4320p/60). Предусмотрена поддержка HD с разными видами развертки (720p/50; 720p/59,94; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94 и 1080 PsF). Кроме того, можно работать с Ultra HD до 2160p/59,94 и прогрессивным видео в 2K и 4K DCI при кадровой частоте до 25 fps. Рекордер HyperDeck Extreme обеспечивает передачу сигнала 3G‑SDI двумя способами (Level A и Level B).

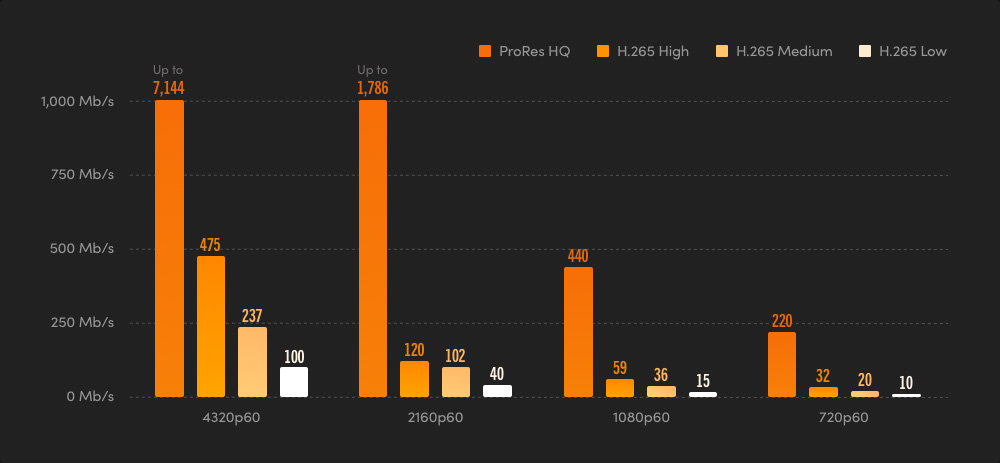

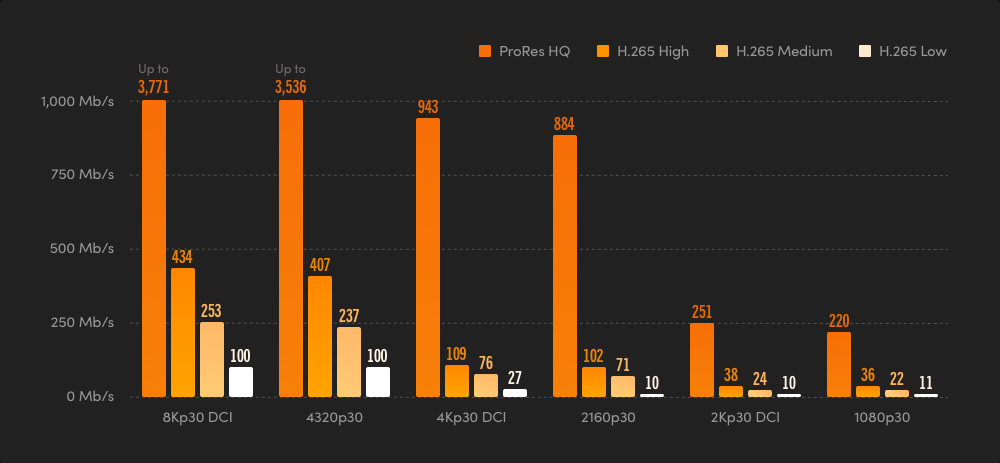

Кодеки H.265 и ProRes для более широкой совместимости
Поскольку 8K-изображение имеет в четыре раза больше пикселей по сравнению с Ultra HD, на HyperDeck Extreme 8K используется кодек H.265. Он позволяет снизить затраты на запись и облегчает работу с файлами, так как при компрессии с коэффициентом от 60:1 до 285:1 значительно уменьшается их размер. Формат H.265 распознается основными операционными системами и подходит для HD с прогрессивной разверткой, Ultra HD и 8K. Дополнительно предусмотрена поддержка ProRes 422 HQ, ProRes 422, ProRes 422 LT при сохранении и воспроизведении, а материал в ProRes 4444 можно применять для кеинга. Это обеспечивает совместимость с приложениями DaVinci Resolve, Media Composer, Premiere Pro и Final Cut Pro X.

Работа с многоканальным SDI- и аналоговым звуком
HyperDeck Extreme 8K HDR позволяет на профессиональном уровне работать с аудиодорожкой в современной вещательной среде и при оцифровке архивов. В случае использования форматов на основе SDI можно в реальном времени записывать два, четыре, восемь или 16 каналов звука. Для приема аналогового сигнала есть четыре XLR-входа, через которые рекордер подключают к Betacam SP. Индикаторы со шкалой VU или PPM обеспечивают мониторинг уровня, а для бытовой техники (VHS- и DVD-рекордеры, а также ТВ-приставки) предусмотрены разъемы Hi-Fi. Благодаря такому количеству интерфейсов модель HyperDeck Extreme 8K HDR соответствует самым современным стандартам, в том числе строгим требованиям по шуму и искажениям.

Современный порт 10G Ethernet
HyperDeck Extreme 8K HDR имеет порт Ethernet с пропускной способностью 10 Гбит/с, который обеспечивает безупречную передачу изображения на цифровые информационные панели гораздо быстрее, чем при работе с картами памяти CFast. Все модели линейки могут исполнять команды на основе текстового протокола, а для их проверки предусмотрена поддержка Telnet. Чтобы начать воспроизведение или запись, достаточно включить устройство и набрать слово "Play" или "Record". Для дистанционной выгрузки файлов подойдет FTP-клиент либо стандартное приложение подобного класса. При доступе к дисковым массивам через разъем USB‑C рекордер становится мощным элементом вещательной инфраструктуры для работы с медиаматериалами.

Поддержка протокола RS-422
С начала 1980-х гг. для управления деками чаще всего служит протокол RS‑422. Разработанный компанией Sony, он используется почти на всем вещательном оборудовании. На HyperDeck Extreme 8K HDR тоже есть его поддержка, что позволяет подключать эту модель непосредственно к эфирным системам. Для контроля дисковых рекордеров предусмотрен набор дополнительных команд через Advanced Media Protocol. При создании собственных решений на базе RS‑422 соединение с HyperDeck Extreme 8K выполнено успешно, если на экране отображается сообщение "0xF0E0" (30/60p), "0xF1E0" (25/50p) или "0xF2E0" (24p). Полный список команд есть в руководстве по эксплуатации, доступное в разделе поддержки на нашем веб‑сайте.

Совместимость с панелями, микшерами и конвертерами
HyperDeck Extreme и блок HyperDeck Extreme Control с поддержкой стандартного в отрасли протокола RS‑422 позволяют создать наращиваемую инфраструктуру на основе техники Blackmagic Design. Чтобы сохранять контент на твердотельные накопители, достаточно добавить станцию Blackmagic MultiDock 10G. Рекордер HyperDeck Extreme 8K подойдет для воспроизведения клипов и записи изображения с отдельной камеры, а в тандеме с микшером ATEM Constellation 8K — для подготовки мастер-копии. Если нужно вывести вещательный сигнал на ТВ-экран для мониторинга, применения 3D LUT-таблиц и работы с индикаторными диаграммами, можно подключить конвертер Teranex SDI to HDMI 8K.

Connections

SDI Video Inputs

1

SDI Video Outputs

3  (12G-SDI A and B plus 3G-SDI Monitor Out)

SDI Rates

270Mb, 1.5G, 3G, 6G, 12G.

HDMI 2.0 Video Inputs

1

HDMI 2.0 Video Outputs

1

Analog Video Inputs

1 x Component YUV on 3 BNCs,
1 x Composite NTSC/PAL on 1 BNC.

Analog Video Outputs

None

Analog Audio Inputs

4 Channels of professional balanced analog audio via XLR connectors and 2 channels of consumer unbalanced via RCA connectors.

Built in Speaker

Mono

Screen

7 inch 1920 x 1200. 2000 nit DCI-P3 100% HDR LCD

Timecode Connections

1 x XLR in and 1 x XLR out.

Reference Input

Tri-Sync or Black Burst.

SDI Audio Inputs

16 channels embedded audio.

SDI Audio Outputs

16 channels embedded audio.

HDMI Audio Inputs

8 channels embedded audio.

HDMI Audio Outputs

8 channels embedded audio.

Remote Control

1 x RS-422 In, 1 x RS-422 Out.

Recorder Configuration

Via user interface or Blackmagic HyperDeck Ethernet Protocol.

Ethernet

10Gb/s

External Recording

1 x USB-C 3.1 Gen 2 (up to 10Gb/s) for external disk recording.

Computer Interface

1 x USB-C for software updates.

Standards

SD Video Standards

525i59.94 NTSC, 625i50 PAL

HD Video Standards

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

2K DCI Video Standards

1080p23.98 DCI, 1080p24 DCI, 1080p25 DCI
1080PsF23.98 DCI, 1080PsF24 DCI, 1080PsF25 DCI

Ultra HD Video Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K DCI Video Standards

2160p23.98 DCI, 2160p24 DCI, 2160p25 DCI

SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 and SMPTE 2084.

SDI Metadata Support

HD RP188 and closed captioning CEA-708. HDR Metadata supported on SDI.

Audio Sampling

Television standard 24-bit, 48 kHz sample rate.

Video Sampling

4:2:2 YUV

Color Precision

10-bit

Color Space

REC 601, REC 709, REC 2020. 33 point 3D LUTS can be applied via the LUTS menu tab.

Multi Rate Support

Auto detection of SD, HD, 6G‑SDI, and 12G-SDI.

Copy Protection

HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

Media

Cache Recording

Slot for optional M.2 PCIe NVMe card for cache recording up to 16Gb/s. 60mm 80mm and 110mm supported.

Media

2 x CFast 2.0 card slots and 1 x USB-C 3.1 Gen 2 expansion port for external recording of SD, HD, and Ultra HD.

Media Type

CFast card and external USB-C flash drives.

Media Format

Can format media to ExFAT (Windows/Mac) or HFS+ (Mac) file systems.

Supported Codecs

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime for all formats up to 2160p60. Playback only of ProRes 4444 QuickTime up to 2160p60 with auto routing of fill and key over SDI A and B outputs. H.265 High, H.265 Medium, H.265 Low for all progressive formats up to 2160p60.

Scopes

Scopes

Waveform, RGB Parade, Vector and Histogram scopes in broadcast quality 10-bit.

Viewing Modes

Picture in picture, picture overlay with opacity control. Waveform and RGB parade with standard and HDR graticules and Vector with zoom.

Computer Capture

None

Control

Built in Control Panel

Integrated capacitive touchscreen LCD with onscreen controls for settings and navigating menus.

External Control

RS-422 deck control, SDI start/stop, timecode run. Includes Blackmagic HyperDeck Ethernet Protocol.

Software

Software Included

Blackmagic OS

Blackmagic HyperDeck Setup

Internal Software Upgrade

Loaded at system start, or via Blackmagic HyperDeck Setup using USB port.

Operating Systems

Mac 11.1 Big Sur,
Mac 12.0 Monterey or later.

Windows 10 and 11.

Displays

Built in LCD for video, audio and timecode monitoring and menu settings.

Power Requirements

Power Supply

1 x Internal 100 - 240V AC.
1 x 4 pin XLR 12V DC IN for external power or battery use.

Power Usage

190W max.

Accessories

Optional Accessories

HyperDeck Extreme Control
HyperDeck Extreme Rack Kit

Physical Installation

3 rack units height, half rack width.

Physical Specifications

Environmental Specifications

Operating Temperature

0° to 40° C (32°to 104° F)

Storage Temperature

-20° to 60° C (-4° to 140° F)

Relative Humidity

0% to 90% non-condensing

What's Included

HyperDeck Extreme 4K HDR

Welcome wallet with QR code for software download
