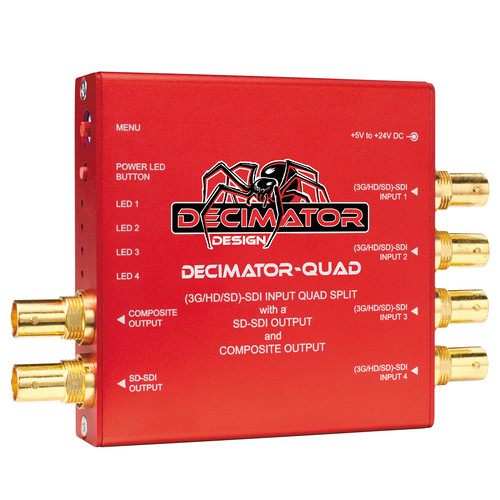

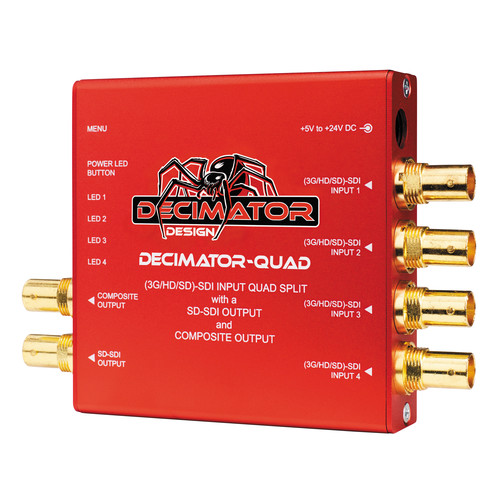

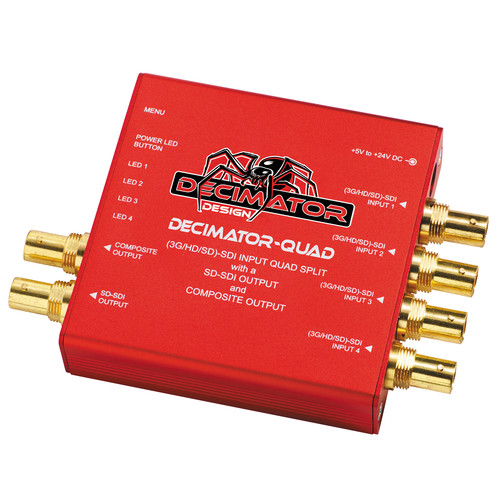

Decimator QUAD

Компактный 3G/HD/SD-SDI квадратор с композитными и SD-SDI выходами

Ключевые особенности:

Доступный портативный 3G/HD/SD-SDI квадратор 4 входа в 1 выход или понижающий конвертер 4 входа в 1 выход
Выбор стандарта выходного сигнала PAL или NTSC
SD-SDI и композитные выходы
4x входа 3G/HD/SD-SDI с автоматическим определением формата (всего 26 поддерживаемых формата)
Каждый квадрант независим от другого, что позволяет одновременно отображать сигнал 3G/HD/SD с любой частотой кадров
Различные соотношения сторон для каждого квадранта
Все 4 входных сигнала могут одновременно отображаться с одного выхода
Для полноэкранного отображения может быть выбран любой из 4 входных сигналов
Понижающая конвертация входного сигнала 3G/HD-SDI в NTSC или PAL для отображения в полноэкранном режиме. Входной сигнал SD-SDI проходит и остается в неизменном виде.
Широкий выбор управляемых функций с помощью поворотной ручки. LED-индикаторы отображают статус входного сигнала.
Фиксация кабеля на разъеме питания DC
Монтажные брекеты поставляются в комплекте поставки

Поддерживаемые видеоформаты	3G:SMPTE [email protected] и 2.967Gb/s [email protected]/59.94/50Hz HD:SMPTE 292M/274M/[email protected] и 1.435Gb/s [email protected]/59.94/50Hz 1080p/[email protected]/29.97/25/24/23.98Hz [email protected]/59.94/50/30/29.97/25/24/23.98Hz SD:SMPTE [email protected]/s 625i50 525i59.94
Входы	4 x 3G/HD/SD-SDI Выравнивание входного сигнала > 200M для SDI, > 200M для HD-SDI или > 100M 3G-SDI с кабелем Belden 1694A
Выходы	1 x 10-бит SD-SDI Re-clocked Композитный (PAL или NTSC)
Опции меню	Статус всех 4 входных сигналов Выбор формата выходного сигнала Полноэкранный режим Выбор выхода для полноэкранного отображения Соотношение сторон выходного сигнала 16:9 или 4:3 Индивидуальное соотношение сторон для каждого входного сигнала Границы окон для мультипросмотрового режима
LED	Статус питание Signal Lock
Питание	+5 В до +20 В DC, 5 Вт
Габариты	94 мм x 94 мм x 23мм
