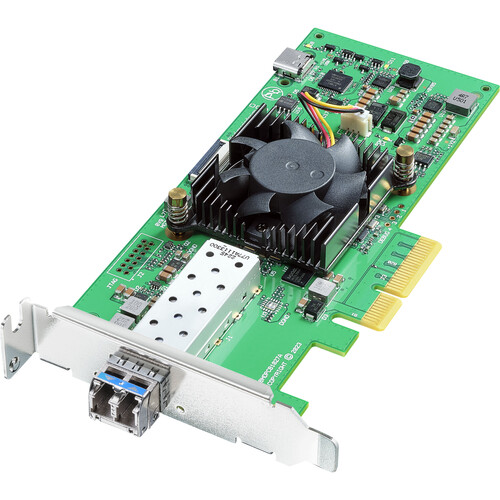

Плата Blackmagic DeckLink IP HD Optical

DeckLink IP HD Optical имеет 3 канала захвата видео и 3 канала воспроизведения видео для систем IP-вещания 2110 через оптоволоконное Ethernet-соединение на основе SFP. Он предназначен для работы с видео высочайшего качества с поддержкой захвата и воспроизведения популярных видеоформатов, таких как Apple ProRes, DNxHD или даже 10-битного несжатого видео. IP-соединения DeckLink являются многоскоростными, поэтому они поддерживают видеостандарты 525i, 625i, 720p, 1080i и 1080p вплоть до 1080p60.

ИдеальныйЗахват и воспроизведениедля систем IP-вещания 2110!

Карты DeckLink IP — это самый простой способ захвата и воспроизведения видео непосредственно в системах вещания на базе IP 2110! Они обладают теми же функциями DeckLink, поэтому все ваше существующее программное обеспечение будет работать! Карты DeckLink IP поддерживают несколько видеоканалов, и каждый канал может захватывать и воспроизводить одновременно. Это означает, что вы можете создавать стойки серверов, генерирующих графику вещания, виртуальные наборы или обработку изображений на основе ИИ на базе GPU, и все это напрямую интегрируется в инфраструктуру вещания IP 2110. Вы даже можете использовать DaVinci Resolve для рабочих станций редактирования вещания на базе IP 2110! DeckLink IP имеет высокоскоростное соединение PCIe, поэтому он работает на последних компьютерах Mac Pro, Windows и Linux.

Четыре мощныхIP-модели DeckLink!

DeckLinkIP-HD-видео

DeckLink IP имеет 2 канала захвата и воспроизведения для систем вещания IP 2110 через одно соединение Ethernet типа RJ45. Он поддерживает все видеостандарты 720p, 1080i и 1080p до 1080p60.

DeckLinkIP HD Оптический

DeckLink IP имеет 2 канала захвата и воспроизведения для систем вещания IP 2110 через оптоволоконное соединение Ethernet на базе SFP. Он поддерживает все стандарты 720p, 1080i и 1080p вплоть до 1080p60.

DeckLinkIP/SDI HD

Для подключения к системам 3G-SDI и 2110 IP эта модель имеет 2 канала захвата и воспроизведения на 2110 IP через RJ45 Ethernet, 3G-SDI и ref out. Поддерживает стандарты 720p, 1080i и 1080p до 1080p60.

DeckLink IP 100G

Эта быстрая модель имеет 8 каналов видео Ultra HD, с одновременным захватом и воспроизведением через 100G Ethernet. Она также имеет 2 порта 100G Ethernet QSFP, обеспечивая полное резервирование.

Платы DeckLink IP соответствуют стандарту SMPTE ST2110 для IP-видео, который определяет транспортировку, синхронизацию и описание видео, аудио и вспомогательных данных по управляемым IP-сетям для трансляции. Он также синхронизирует источники видео с помощью общего тактового генератора PTP. DeckLink IP поддерживает несжатое видео SMPTE-2110-20, формирование/синхронизацию трафика SMPTE-2110-21, аудио SMPTE-2110-30 и SMPTE-2110-40 для вспомогательных данных. Большим преимуществом SMPTE 2110 является то, что все видео, аудио и вспомогательные данные передаются по сети независимо. Кроме того, DeckLink IP поддерживает многоадресную передачу, что является чрезвычайно эффективным способом распределения видео, аудио и данных из одного источника в несколько пунктов назначения.

Проблема компьютеров и сетей видео 2110 IP заключается в уязвимости для вредоносного программного обеспечения или даже хакеров. Это связано с тем, что любой может отправить данные на Ethernet-соединение компьютера. Однако DeckLink IP устраняет эту проблему, поскольку все видео передается с использованием кадровых буферов. Это похоже на брандмауэр на основе видео! Это означает, что порт Ethernet DeckLink IP изолирован от всего, кроме видео и аудио. Вместо этого, как и все карты DeckLink, видео и аудио передаются во встроенные кадровые буферы DeckLink, где управляется воспроизведение видео, а затем преобразуются в видеоканалы 2110 IP. Это означает, что вредоносное программное обеспечение или хакеры совершенно не могут получить доступ к сети 2110 IP напрямую!

Карты DeckLink IP обеспечивают быстрое подключение к хост-компьютеру, который может обрабатывать несколько каналов видео HD и Ultra HD в зависимости от модели, а также одновременный захват и воспроизведение на каждом из каналов. PCI Express обеспечивает низкую задержку и высокоточную временную синхронизацию для программного захвата или воспроизведения видео. Только карты DeckLink IP обеспечивают такую ​​исключительную производительность, используя простую и недорогую конструкцию на основе карты PCIe. Модели HD настолько компактны и недороги, что они поместятся в новое поколение компактных компьютеров! Плюс модели DeckLink IP HD и DeckLink IP HD Optical имеют низкий профиль, поэтому их можно устанавливать в серверы для монтажа в стойку.

Подключения DeckLink IP являются многоскоростными, поэтому они поддерживают все форматы SD, HD и Ultra HD в зависимости от модели. Кроме того, модель DeckLink IP/SDI включает как 2110 IP, так и 3G-SDI, поэтому она может подключаться к оборудованию SDI, одновременно подключаясь к новой инфраструктуре на основе IP. В стандартном разрешении DeckLink IP поддерживает стандарты 525i59.94 и 625i50. В HD все карты DeckLink IP поддерживают стандарты 720p, 1080i и 1080p до 1080p60. В Ultra HD вы получаете поддержку всех стандартов до 2160p60. Стандарт видео можно установить независимо для каждого канала, и он мгновенно переключается при установке с использованием настройки стандарта видео по умолчанию в Desktop Video Utility или напрямую через DeckLink SDK.





Все модели DeckLink IP поддерживают скорости передачи данных SMPTE-2110 IP, разработанные для соответствия 10G Ethernet на канал, поэтому продукты нисходящего потока могут быть меньше, с меньшим энергопотреблением и более доступными. Однако при работе в Ultra HD на 2160p59.94 или 2160p60 видео не может уместиться в ограничениях полосы пропускания для несжатого 10-битного видео. Кодек Blackmagic IP10 решает эту проблему! В модели DeckLink IP 100G открытый стандартный кодек IP10 снижает скорость передачи данных телевизионных стандартов 2160p59.94 и 2160p60 всего с 8 выборками задержки! Кроме того, это чрезвычайно маленький кодек, который использует очень мало ресурсов FPGA, поэтому он гарантирует, что продукты IP-видео SMPTE-2110 остаются доступными.

DeckLink IP поддерживает все популярные программы для видео, поэтому вы можете свободно работать с инструментами, которые вы уже знаете и любите! DeckLink IP идеально подходит для использования DaVinci Resolve в качестве решения для редактирования и цветокоррекции трансляций на базе IP 2110. Поскольку DeckLink IP поддерживает захват и воспроизведение одновременно, вы даже можете использовать функцию цветокоррекции в реальном времени в DaVinci Resolve для захвата видео, применения цветокоррекции и последующего вывода всего этого одновременно! DeckLink IP также работает с другими программами для редактирования, включая Final Cut Pro, Media Composer, Premiere Pro и другими! Вы даже можете создавать потрясающие визуальные эффекты с помощью Fusion, After Effects и Photoshop. Плюс, в комплект также входит драйвер Windows WDM!

DeckLink IP работает так же, как и другие карты DeckLink, поэтому он также полностью совместим с популярным программным обеспечением для потоковой передачи видео и аудио. Это означает, что вы можете создавать потоковые рабочие станции, которые позволяют вам вести прямую трансляцию для миллионов зрителей по всему миру онлайн! На Mac вы получаете фантастические потоковые решения, такие как Open Broadcaster, Wirecast и другие. При потоковой передаче на Windows вы получаете совместимость с Open Broadcaster, Xsplit Broadcaster и Wirecast. С DeckLink IP вы можете взять любой поток IP 2110 и преобразовать его в прямую трансляцию на столько онлайн-платформ, сколько вам нужно. Или с помощью ATEM Streaming Bridge вы даже можете подключать удаленные сети вещания.

Если вы производитель, который хотел бы использовать DeckLink IP в своих продуктах, вы можете связаться с командой OEM Blackmagic Design для получения дополнительной информации. Первым шагом является загрузка Desktop Video SDK, который содержит документацию по API DeckLink и пример кода, что должно стать отличным способом начать работу. Однако, если у вас возникли проблемы с запуском вашего кода, свяжитесь с нами или посетите нас на таких выставках, как NAB или IBC. Наши инженеры службы поддержки разработчиков могут предложить вам предложения и помочь с вашим кодом. Затем, когда ваше решение заработает, вы можете связаться с нами, чтобы узнать больше об оптовой покупке карт DeckLink. Или, если у вас небольшой объем, вы можете просто купить у нашей сети реселлеров по всему миру!

Поддерживаемые кодеки

AVC‑Intra, AVCHD, Canon XF MPEG2, цифровая зеркальная фотокамера, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатый 8 бит 4:2:2, несжатый 10 бит 4:2:2, несжатый 10 бит 4:4:4

Программное обеспечение

Программное обеспечение включено

Media Express, Disk Speed ​​Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic на Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic на Linux.

Обновление внутреннего программного обеспечения

Прошивка встроена в драйвер ПО. Загружается при запуске системы или через программу обновления.

Физическая установка

PCI Express 4-полосный, поколение 2, совместимый с 4- и 8-полосными слотами PCI Express на Mac OS, Windows и Linux. Для систем Mac OS требуется компьютер Mac Pro со слотами PCI Express. Пожалуйста, проверьте страницы поддержки, чтобы увидеть полные системные требования.

Программные приложения

ДаВинчи Решимость

Слияние

Финальный профессиональный монтаж

Adobe Premiere Pro

Заядлый медиа-композитор

Adobe After Effects

Инструменты Avid Pro

Steinberg Кубейс

Штейнберг Нуэндо

Adobe Photoshop

Другие поддерживаемые приложения включают :
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Autodesk Flame, Увеличить.

Это сторонние приложения, и поддержка может отличаться. Уточните это у поставщика программного обеспечения.

Стандарты видео

Стандарты SD-видео

525i59.94 NTSC, 625i50 PAL

Стандарты HD-видео

720p50, 720p59,94, 720p60
1080i50, 1080i59,94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60

Аудио сэмплирование

Стандартная частота дискретизации телевидения — 48 кГц и 24 бита.

Точность цвета

8, 10, 12-бит RGB 4:4:4 во всех режимах до 1080p30 и 8, 10-бит YUV 4:2:2 во всех режимах.

Цветовое пространство

РЕК 601, РЕК 709, РЕК 2020

Соответствие IP-видео

SMPTE 2110-20 (несжатое видео)

IGMPv2/v3

SMPTE 2110-21 (Формирование трафика)

Отправитель: Узкий

Приемник: Узкий, Широкий Синхронный, Асинхронный

SMPTE 2110-30 (ПКМ)

Уровень соответствия аудио: Уровень C

SMPTE 2110-40 (Вспомогательные данные)

Полный доступ ко всему потоку вспомогательных данных SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические метаданные HDR.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

СТ 2059-1

СТ 2059-2

NMOS IS-04 Обнаружение и регистрация

версия 1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление соединением NMOS IS-05

версия 1.1.2

НМОС BCP-002-01

Естественная группировка

НМОС BCP-004-01

Возможности приемника

Обработка

Преобразование цветового пространства

Аппаратное обеспечение в режиме реального времени.

Эффекты в реальном времени

DaVinci Resolve, внутренние эффекты Final Cut Pro. Эффекты Adobe Premiere Pro CC Mercury Playback Engine. Внутренние эффекты Avid Media Composer.

Физическая установка

Низкопрофильный PCI Express.

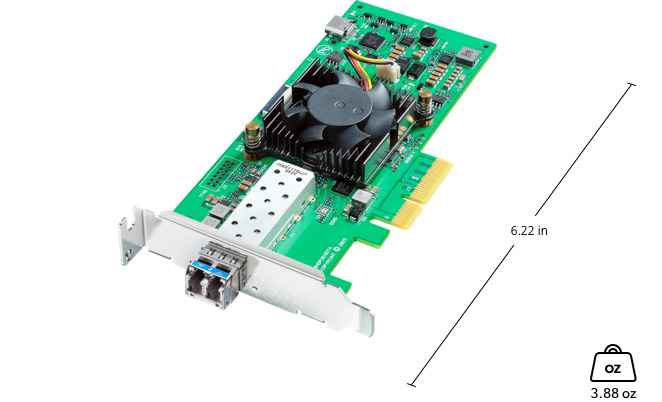

Физические характеристики

Операционные системы

Mac 14.0 Sonoma,
Mac 15.0 Sequoia или более поздняя версия.

Windows 10, 64-бит.
Windows 11.

линукс

Требования к питанию

Потребляемая мощность

10 Вт

Экологические характеристики

Рабочая температура

от 5° до 40 °C (от 32° до 104° F)

Температура хранения

-20° до 45° C (-4° до 113° F)

Относительная влажность

0% до 90% без конденсации

Что включено

DeckLink IP HD Оптический

Модуль и корпус оптоволоконного кабеля 10GBASE-LR SFP+

Кронштейн с низким профилем

Приветственный кошелек с QR-кодом для загрузки программного обеспечения
