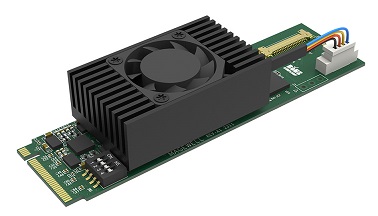

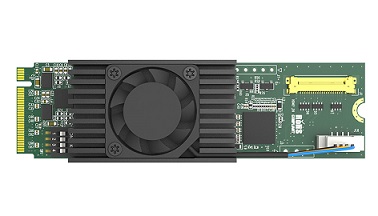

Плата Magewell Eco Capture HDMI 4K Plus M.2

Magewell Eco Capture HDMI 4K Plus M.2

Плата захвата одного канала до 4Kp60 / 1080p120

Захватывайте:

• 1 канал HDMI плюс вложенный звук
• Высокая пропускная способность для поддержки захвата сигнала с высокой частотой кадров
• Хост-интерфейс M.2 2280 для небольших или портативных систем захвата

 Характеристики:

Поддерживаемые ОС

• Windows 10/11/Server 2016 (x86 & x64) и выше
• Linux (x86, x64 & ARM)

SDK и API

• MWCapture SDK предоставляет такие функции, как извлечение состояния сигнала, настройка захвата, захват звука и видео в реальном времени и т. д.
• Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
• Linux V4L2/ALSA

Входные интерфейсы

• LVDS 0.5PH 20-Pin (Part number: 11580)
  • DVI-D 1.0
  • HDMI 2.0

Особенности ввода сигнала

• Приемник HDMI, 594 МГц, максимальное входное видео: 4096×2160, 4:4:4, 60 кадров в секунду
• Предельные параметры входного аудиосигнала: 8-канальный, 24-битный встроенный звук HDMI, частота дискретизации 192 кГц
• Поддержка входных сигналов RGB/YUV 4:4:4 8 бит, YUV 4:2:2 12 бит или сигналов RGB/YUV 4:4:4 10/12 бит с тактовой частотой пикселей до 594 МГц
• Поддержка до 8-канальных аудиопотоков IEC60958/IEC61937 через SDK
• Поддержка HDR10
• Входной интерфейс HDMI: LVDS 0,5PH, 20-контактный, DVI-D 1.0, HDMI 2.0

Обработка и захват сигнала

• Пропускная способность DMA 2400 МБ/с на канал в системе PCIe 3. x
• Пропускная способность DMA 1600 МБ/с на канал в системе PCIe 2. x
• Пропускная способность DMA 800 МБ/с на канал в системе PCIe 1. x
• Видеопроцессинг с пропускной способностью ~360 Мпикселей/с.
• Захват видео 4096×2160 и частотой кадров до 240 кадров в секунду:
  • 4096×2160p 10.5.15.25.29.97.30.50.60
  • 3840×2160p 5/10/15/25/29,97/30/50/60
  • 1920×1080p 5/10/15/25/29,97/30/50/60/120
  • 1280×720p 5/10/15/25/29,97/30/50/60/120 и т. д.
• Вывод видео NV12/I420/YUYV/UYVY/RGB24/RGB32
• Поддержка пользовательских форматов вывода с помощью Magewell Capture SDK
• Поддержка пользовательского EDID, масштабирования видео, деинтерлейсинга, преобразования формата цвета и преобразования частоты кадров.
• Поддержка нескольких реплицируемых потоков захвата и неограниченного количества потоков захвата для любого входного канала одного и того же формата.
• Поддержка тайм-стампа и синхронизации аудио/видео
  • Аппаратные часы 100 нс
  • Аудиокадры (192 аудиосэмпла) и видеокадры маркируются аппаратными часами.
  • Аппаратные часы можно синхронизировать между картами через SDK.
• Поддержка обновления прошивки

Поддержка нескольких потоков захвата

• Неограниченные потоки захвата для любого входного канала

SDK

• Magewell Capture SDK для DirectShow (Windows) or V4L2 (Linux)
• Magewell Capture SDK для DirectKS (Windows) или ioctl (Linux)

Поддерживаемые программы

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Другое ПО на основе DirectShow/V4L2

Светодиодный индикатор

• Показывает рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

• M.2 2280 standard size (22 mm x 80 mm)

Аксессуары

• LVDS 0.5PH 20-Pin cable (Part number: 11580)
• LVDS 0.5PH 20-Pin to HDMI adapter (Part number: 11580)

Потребляемая мощность

• Максимальный ток при 3,3 В: 2 А
• Максимальная потребляемая мощность 6,6 Вт

Рабочие параметры

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
