Blackmagic Ethernet Switch 360P — это первый Ethernet-коммутатор, разработанный специально для кино- и телеиндустрии. Это высокопроизводительный Ethernet-коммутатор с низкой задержкой, 16 портами 10G Ethernet и 2 портами 100G Ethernet, разъемом QSFP для высокоскоростных медных кабелей или более длинных оптоволоконных кабелей, разъемом Ethernet на задней панели для более удобной прокладки кабелей и протоколом NMOS для рабочих процессов с IP-видео 2110.
Blackmagic
Коммутатор Ethernet
Ethernet-коммутаторы Blackmagic — это первые Ethernet-коммутаторы, разработанные для кино- и телеиндустрии! Они обеспечивают высокую производительность при низкой задержке, а все разъемы расположены на задней панели, что позволяет аккуратно уложить кабели, спрятать их и обеспечить их сохранность. Есть две модели, обе с портами Ethernet 10G и 100G. Ethernet-коммутатор Blackmagic 360P оснащен специальной панелью маршрутизатора, позволяющей настроить многоадресную рассылку IP 2110 с помощью привычной панели управления видеомаршрутизацией. Пользователи даже не заметят, что используют маршрутизацию SMPTE-2110! Ethernet-коммутатор Blackmagic 820 оснащен 8 портами Ethernet 100 Гбит/с с фронтальным и тыльным охлаждением в стиле дата-центров и базовой маршрутизацией SMPTE-2110. Вы получаете простые в использовании решения с функциями, необходимыми для телевидения!
Разработано Broadcasters для Broadcasters!
Модели Ethernet-коммутаторов Blackmagic разработаны специально для телевидения! Все сетевые подключения расположены на задней панели, с той же стороны, что и порты на вещательном оборудовании, что позволяет аккуратно укладывать кабели и не путаться в них. Эти две модели сильно отличаются по дизайну! Blackmagic Ethernet Switch 360P оснащен встроенной передней панелью, которая выглядит как обычный видеомикшер. Ethernet-коммутатор Blackmagic 820 отличается повышенной производительностью, профессиональной системой охлаждения с фронтальным и тыльным обдувом, шестью вентиляторами для резервирования, двумя резервными блоками питания и простым управлением через маршрутизатор. Такая бесшумная конструкция очень важна, когда вы работаете рядом с оборудованием, например в передвижных студиях и мини-стойках!
Объединяйте творческие коллективы и создавайте IP-системы 2110!
IP-адрес Route 2110
Теперь вы можете создавать небольшие IP-системы на базе 2110, например выездные комплекты или небольшие фургоны для телевещания. Это возможно благодаря тому, что настройки многоадресной рассылки 2110 настраиваются с помощью простой панели маршрутизатора! Вам не нужен ИТ-специалист, и вам не придется разбираться в сложных настройках многоадресной рассылки!
Расширьте Хранилище
Получите идеальное решение для записи и воспроизведения в формате ISO! У вас будет множество портов Ethernet 10 Гбит/с для подключения рекордеров HyperDeck ISO и рабочих станций DaVinci Resolve. Затем подключите Blackmagic Cloud Store Ultra к сверхбыстрым портам Ethernet 100 Гбит/с.

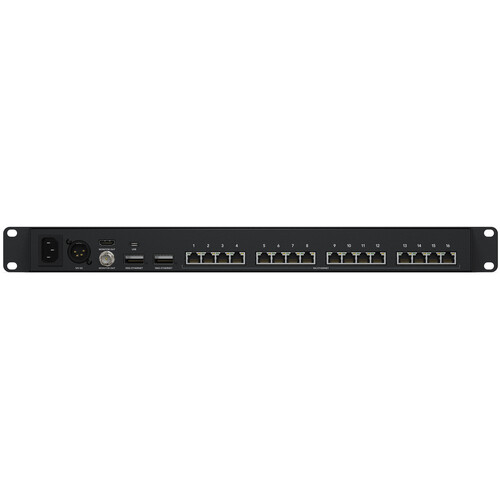

Управление Снаряжением
Все Ethernet-разъемы коммутатора Blackmagic Ethernet Switch 360P расположены на задней панели, с той же стороны, что и у вашего телевизионного оборудования. Таким образом, вам не придется возиться с кабелями, так как подключение простое. Теперь вы можете подключаться ко всему своему оборудованию и управлять им удаленно!

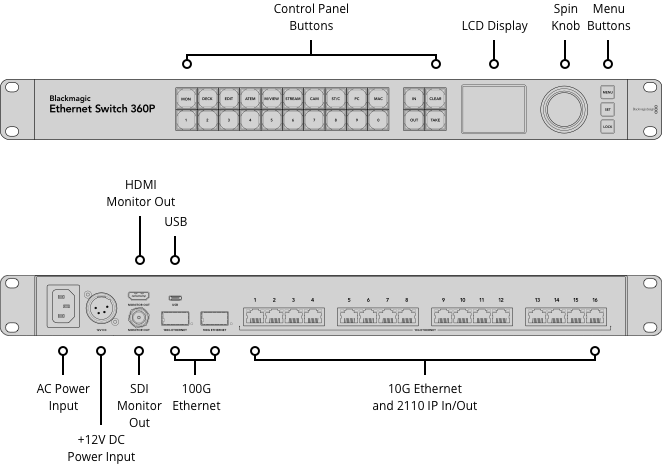

Ethernet-коммутатор Blackmagic 360P
.jpg)
Ethernet-коммутатор Blackmagic 820
.jpg)
Панель видеомаршрутизатора для простых настроек многоадресной рассылки IP 2110
Теперь вы можете создавать автономные IP-системы 2110 без помощи ИТ-специалиста, ведь IP-видео можно маршрутизировать с передней панели! Кроме того, коммутатор Blackmagic Ethernet Switch 360P имеет такую же переднюю панель, как и наши маршрутизаторы Videohub, поэтому IP-видео можно маршрутизировать так же, как и SDI. На передней панели есть металлическая поворотная ручка, цветной ЖК-дисплей и кнопки быстрого доступа. Однако все модели позволяют просто пролистывать источники IP-видео и нажимать кнопку съемки! Затем коммутатор Blackmagic Ethernet настраивает все параметры многоадресной рассылки в фоновом режиме. Кроме того, при подключении нового IP-устройства 2110 оно автоматически появляется в списке! Благодаря этому SMPTE-2110 работает по принципу «подключи и работай»!
Включает специальный SMPTE-2110 порт управления NMOS
Ethernet-коммутатор Blackmagic Ethernet Switch 820 также оснащен выделенным Ethernet-портом для управления NMOS. Этот выделенный порт управления обеспечивает разделение трафика управления NMOS и видео- и аудиоданных, благодаря чему управление не конкурирует за пропускную способность, обеспечивая переключение по IP-видеосети SMPTE-2110 с минимальной задержкой. Управление NMOS важно для систем SMPTE-2110, поскольку оно обеспечивает стандартизированный способ обнаружения, регистрации и управления всеми IP-видеоустройствами в сети. При подключении нового оборудования SMPTE-2110 технология NMOS позволяет коммутатору идентифицировать его и сделать доступным для маршрутизации, избавляя от необходимости выполнять настройки вручную. Это означает, что настройка проста и не требует специальных знаний в области информационных технологий!
Два порта Ethernet PTP для резервных тактовых сигналов PTP
Модель Ethernet-коммутатора Blackmagic 820 оснащена двумя резервными тактовыми входами PTP! Резервные порты PTP позволяют поддерживать точную синхронизацию на всех устройствах, подключенных к коммутатору. PTP обеспечивает точную синхронизацию времени на всем оборудовании, соответствующем стандарту SMPTE-2110, что крайне важно для синхронизации видео-, аудиопотоков и потоков данных. В случае сбоя тактового генератора PTP второй порт без проблем продолжит передавать сигнал синхронизации. Это важно при работе в прямом эфире, где даже кратковременная потеря синхронизации может привести к сбоям. Резервные порты PTP также позволяют подключить два отдельных главных тактовых генератора, чтобы ваша сеть SMPTE-2110 оставалась идеально синхронизированной в случае выхода из строя оборудования, повреждения кабеля или необходимости проведения технического обслуживания.

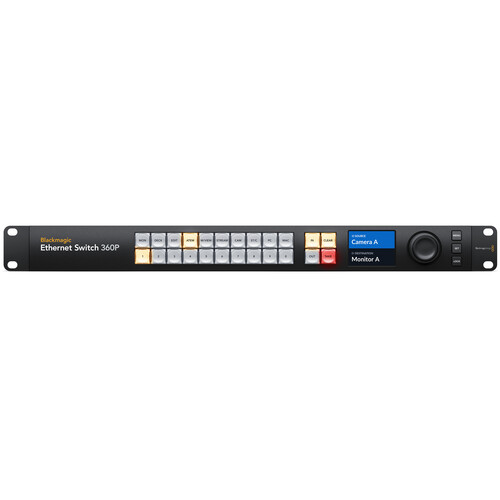

Элегантная передняя панель в стиле роутера
Коммутатор Ethernet Blackmagic 360P оснащен встроенной передней панелью маршрутизатора, с помощью которой можно маршрутизировать видео, как на SDI-маршрутизаторе, но при этом коммутатор автоматически обновляет все сложные настройки многоадресной рассылки! Передняя панель похожа на панель маршрутизатора Blackmagic Videohub: на ней есть такая же поворотная ручка для навигации, кнопки прямого доступа для ускорения работы и ЖК-дисплей для отображения меток. На ЖК-дисплее также есть меню для изменения настроек коммутатора Ethernet Blackmagic 360P.
Кнопки быстрого доступа
Кнопки быстрого доступа позволяют напрямую вводить исходные и целевые данные. Их также можно использовать с цифровыми клавишами. Кроме того, если на кнопке есть специальная метка для ввода, она будет работать как выделенная шина!
Кнопка "Войти"
При нажатии кнопки «вкл.» панель переключается таким образом, что поворотная ручка и кнопки быстрого доступа позволяют выбирать из списка источников входного видеосигнала. Поворачивая ручку, вы можете просматривать все входные сигналы.
Кнопка Очистки
С помощью кнопки «Очистить» можно отключить многоадресный IP-маршрут 2110. Вы также можете отменить действие, если выбрали источник видео, но решили, что не хотите устанавливать соединение!
ЖК-дисплей для этикеток
На ЖК-дисплее есть крупные метки, обозначающие связь между источниками входного сигнала и выходными устройствами. Кроме того, на ЖК-дисплее можно выбрать светлый или темный режим, чтобы его было удобно читать даже при разном освещении.
Цифровые клавиши
На цифровой клавиатуре есть ряд цифр от 0 до 9. На ней можно разместить несколько меток, например «Пн 1», «Пн 2», «Пн 3» и т. д. Сначала нужно нажать одну из кнопок быстрого доступа, а затем ввести число.
Кнопка выхода
Кнопка out переключает панель на выбор выходного сигнала. Обычно это делается в первую очередь, чтобы знать, какой выходной сигнал нужно изменить. После этого вы увидите текущий входной сигнал, прежде чем его изменить.
Кнопка "Взять"
Кнопка «Подтвердить» — это окончательное подтверждение того, что вы хотите принять новый выбор входных данных. Это позволяет избежать ошибок! Вы также можете отключить функцию подтверждения для определенных выходов при динамической маршрутизации.
Поворотная ручка
Поворотная ручка изготовлена из обработанного металла, имеет мягкое резиновое покрытие и оснащена электронной муфтой. Вы можете прокручивать ярлыки в алфавитном порядке, чтобы легко найти нужный источник или пункт назначения.
Включает мониторинг состояния с графиками скорости в реальном времени!
В сфере телевещания важно знать, что происходит, чтобы выявлять проблемы до того, как они возникнут. Модели Ethernet-коммутаторов Blackmagic оснащены видеовыходом, который отображает состояние каждого Ethernet-соединения на визуальном дисплее. Просто подключите любой телевизор или компьютерный монитор. Вы увидите скорость соединения и текущую скорость передачи данных. Кроме того, для каждого порта предусмотрен график в реальном времени, на котором отображается скорость передачи данных в зависимости от пропускной способности порта. Графики скорости передачи данных очень полезны при записи нескольких потоков в хранилище, так как с их помощью легко выявить проблемы с пропускной способностью или зависания при передаче данных. На мониторе также отображается пользовательское название коммутатора. Он может отображать даже названия подключенных IP-устройств 2110!
Blackmagic Ethernet Switch 360P - это первый Ethernet-коммутатор, разработанный специально для киноиндустрии и телевидения. Это высокопроизводительный Ethernet-коммутатор с низкой задержкой с 16 портами fast 10G Ethernet и 2 высокоскоростными 100G Ethernet портами, QSFP-соединением для высокоскоростных медных кабелей или более длинных оптоволоконных кабелей, задними Ethernet-соединениями для лучшего управления кабелями и протоколом NMOS для рабочих процессов с использованием IP-видео 2110.
Разъемы RJ‑45 16 x 10 Гбит / с с поддержкой 10/100/1000 / 10G BASE-T для ввода и вывода IP-видео SMPTE-2110, обновления конфигурации и встроенного программного обеспечения.
2 разъема QSFP со скоростью 100 Гбит / с, поддерживающих 10/100/1000 / 10G / 100G BASE-T для ввода и вывода IP-видео SMPTE-2110, обновления конфигурации и встроенного ПО.
1
1
USB‑C
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
v1.3.2
Одноранговый доступ через mDNS / DNS-SD
версия 1.2
Естественная группировка
Возможности приемника
1080p50, 1080p59.94, 1080p60
1080p50, 1080p59.94, 1080p60
Название устройства, сетевые подключения, сетевая активность.
Встроенный 2,2-дюймовый ЖК-дисплей для настройки видео и меню.
24 кнопки для локального управления Blackmagic Ethernet Switch 360P с 3 кнопками и набором поиска для управления видео и настройками меню. Цветной дисплей с диагональю 2,2 дюйма.
Внутреннее обновление программного обеспечения
С помощью прилагаемого приложения для обновления.
Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздней версии.
Windows 10, 64-разрядная версия.
Windows 11.
Внутренний 100-240 В переменного тока 50/60 Гц с сетевым входом IEC C14.
1 сетевой вход IEC C14.
1 x 4-контактный XLR + 12 В постоянного тока.
TBA
1 стойка.
От 5 ° до 40 ° C (от 41 ° до 104 ° F)
От -20 ° до 45 ° C (от -4 ° до 113 ° F)
от 0% до 90% без конденсации
Blackmagic Ethernet Switch 360P
