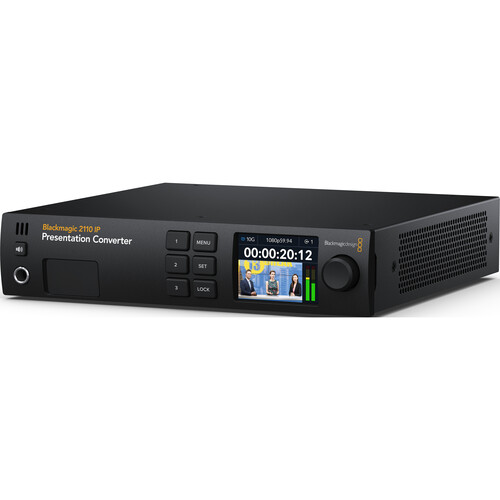

Конвертеры видеосигналов Конвертер Blackmagic 2110 IP Presentation Converter

Blackmagic 2110 IP Presentation Converter предназначен для подиумов с подключением ноутбуков, проекторов и микрофонов в одном преобразователе. Компьютеры могут подключаться через USB-C как для видео, так и для питания, а также есть выход HDMI для проекторов, который можно переключить на видеовход или обратный канал 2110 IP. Для звука есть микрофонные входы XLR и аудиовыход XLR для громкоговорителей PA. Видеоподключение RJ-45 10G Ethernet может питать весь преобразователь, даже при зарядке компьютера через USB!

Создавайте IP-видеосистемы 2110 для вещания, прямого эфира и аудиовизуального контента!

Blackmagic Design имеет широкий спектр IP-решений SMPTE-2110видеопродукция,включая преобразователи стандартов, видеомониторы,аудио мониторыи даже камеры! Плюс они поддерживают Ultra HD с использованием недорогого 10G Ethernet! Большинство моделей конвертеров двунаправленные, поэтому они отлично подходят для использования на камерах, когда вам нужен дополнительный возврат программы! Модели для монтажа в стойку имеют элегантный дизайн с цветным ЖК-дисплеем для мониторинга, меню и диагностики. Все модели соответствуют стандарту SMPTE-2110 для IP-видео, включая часы PTP и даже поддержку NMOS, поэтому вы можете устанавливать соединения с помощью панели видеомаршрутизатора. Модель Blackmagic 2110 IP Converter 3x3G даже включает в себя опорный видеовыход, синхронизированный с часами PTP 2110!

Конвертеры Blackmagic 2110 IP были разработаны для интеграции оборудования SDI в системы вещания 2110 IP. Модели для монтажа в стойку можно устанавливать в стойки оборудования прямо рядом с оборудованием, которое вы преобразуете. Однако с камерами Blackmagic Studio, Blackmagic Audio Monitor 12G G3 и SmartView 4K G3 вы можете построить большую часть вашей системы SMPTE-2110 без конвертеров! Кроме того, большинство видеопродуктов Blackmagic SMPTE-2110 IP могут иметь дистанционное питание! Добавление конвертеров также означает, что вы получаете недорогой способ преобразования всего вашего видеооборудования в SMPTE-2110. Просто добавьте конвертер Blackmagic 2110 IP к микшерам для прямой трансляции, дисковым рекордерам, потоковым процессорам, камерам, телевизорам и многому другому.

Продукты Blackmagic 2110 IP соответствуют стандарту SMPTE-2110 для IP-видео, который определяет транспортировку, синхронизацию и описание 10-битного видео, аудио и вспомогательных данных по управляемым IP-сетям для трансляции. Он также может повторно синхронизировать входы SDI с общим тактовым сигналом PTP или внешнее оборудование может синхронизироваться с опорным выходом, который также генерируется из тактового сигнала PTP. Продукты Blackmagic 2110 IP поддерживаютСМПТЕ-2110-20несжатое видео,СМПТЕ-2110-21Формирование трафика/синхронизация, аудио SMPTE-2110-30 и SMPTE-2110-40 для вспомогательных данных. Кроме того, продукты Blackmagic 2110 IP поддерживают многоадресную передачу, что является эффективным способом распределения видео, аудио и данных из одного источника в несколько пунктов назначения.

Многоскоростной 12G‑SDI для HD и Ultra HD

Продукты Blackmagic 2110 IP video, разработанные для передового телевизионного производства, также оснащены новейшими видеоподключениями 12G-SDI. Это означает, что вы можете подключаться к традиционному вещательному оборудованию с помощью SDI и новым вещательным системам на основе 2110 IP с помощью одного и того же продукта! 12G-SDI является многоскоростным, что означает, что один видеокабель BNC может подключаться к любому оборудованию HD или Ultra HD. Вы получаете поддержку 720p HD как на 720p50, так и на 59.94p. Плюс стандарты 1080i HD с чересстрочной разверткой в ​​1080i50 и 1080i59.94. Поддержка 1080p включает 1080p на 23.98, 24, 25, 29.97, 30, 50, 59.94 и 60p. 12G-SDI также поддерживает Ultra HD во всех телевизионных стандартах, включая 2160p при 23,98, 24, 25, 29,97, 50, 59,94 и 60p.

Blackmagic 2110 IP Converters доступны в моделях с разъемами RJ-45 для простых медных кабелей Cat6 или гнездами SFP для оптоволоконных модулей и кабелей. Использование простых медных кабелей Cat6 означает, что вы можете построить системы SMPTE-2110 с существенно более низкой стоимостью. Кабели просты, и коммутаторы Ethernet для 10G Ethernet очень распространены. В большинстве случаев в современных зданиях уже установлен кабель Ethernet 10G, поэтому вы можете использовать уже имеющиеся кабели! Кроме того, медные кабели могут удаленно питать устройства, такие как преобразователи и камеры. Существуют также модели для оптоволоконного Ethernet. Оптоволокно со скоростью 10G стоит намного дешевле, чем 25G или 40G Ethernet. Вы даже можете использовать модули SFP 3G, 6G или 12G‑SDI!

Одной из самых больших проблем с SMPTE-2110 является необходимость в ИТ-специалисте в режиме ожидания для поддержания работы видеосистем. IP-конвертеры Blackmagic 2110 решают эту проблему, поскольку они могут подключаться точка-точка, поэтому вам не нужно использовать сложный коммутатор Ethernet, если вы этого не хотите. Это означает, что вы получаете преимущество IP-видео SMPTE-2110 с простыми кабелями Ethernet, удаленным питанием и двунаправленным видео. Это похоже на рабочий процесс SDI. Вы можете подключить камеры к стоечным преобразователям и получить все управление камерой, программное видео, питание и индикатор с помощью одного кабеля. Или подключить HDMI-конвертер к стоечному преобразователю для удаленных мониторов. Все автоматически настраивается и просто работает

.

Вы можете подключить преобразователи точка-точка с помощью простого кабеля Ethernet между преобразователями. Например, между стойкой и преобразователем монитора или камерой. Соединение точка-точка автоматически настраивается, поэтому вам не нужно вводить никаких настроек. Это простой кабель, который вы просто подключаете! С соединениями точка-точка вы получаете идеальное решение для прямых трансляций, поскольку кабель Ethernet может сделать подключение к камерам чрезвычайно простым, поскольку все управление, питание и видео по одному кабелю.

При работе в более крупных системах SMPTE-2110, таких как вещание, вы можете подключить все свое видеооборудование к коммутатору Ethernet. В этом случае вы просто подключаете все к коммутатору Ethernet, а затем устанавливаете соединения между устройствами, настраивая коммутатор Ethernet. Он работает так же, как большой видеомаршрутизатор, поскольку все соединения устанавливаются между устройствами SMPTE-2110. Кроме того, все продукты Blackmagic 2110 IP поддерживают протокол NMOS. Он прост в настройке и абсолютно гибок!

Продукты Blackmagic SMPTE-2110 IP video имеют различные конструкции в зависимости от их использования. Модели 2110 IP Mini имеют небольшие размеры, поэтому их можно спрятать за оборудованием. В то время как модели для монтажа в стойку имеют элегантно оформленные передние панели с ЖК-дисплеем, так что вы можете подойти и изменить настройки прямо с передней панели. Дисплей также показывает видеомониторинг в реальном времени всех входов и выходов. Кроме того, ЖК-дисплей включает меню маршрутизации для выбора источника IP для каждого из видеовыходов. Это как мини-маршрутизатор, но встроенный в переднюю панель. Модели для монтажа в стойку имеют активное охлаждение, поэтому их можно устанавливать вместе в стойку. Плюс, большинство моделей поддерживают питание PoE Ethernet!

2110 IP-конвертер 3x3G

Идеальный 3-канальный HD-преобразователь SMPTE-2110 для монтажа в стойку. С 3 отдельными входными каналами 3G-SDI и 3 отдельными выходными каналами 3G-SDI вы можете подключить до 3 видеоустройств 3G-SDI к SMPTE-2110 в одном преобразователе. Все 3 канала могут быть отправлены через простое соединение RJ-45 10G Ethernet, поэтому вы можете использовать обычные недорогие кабели Ethernet CAT-6. Эта модель также включает в себя опорный видеовыход, который синхронизирован с часами PTP. Также на передней панели есть ЖК-дисплей для мониторинга.



ULTRA HD 10G RJ-45 ETHERNET-КОНВЕРТЕРЫ





Blackmagic 2110 IPМини BiDirect 12G

Этот двунаправленный преобразователь 12G-SDI предназначен для подключения вещательных камер к системам IP SMPTE-2110. Он обрабатывает сигнал камеры SDI и возврат программы SDI в одном преобразователе! Его небольшой размер означает, что его можно использовать в линию. Он также имеет 5-контактное соединение XLR для гарнитуры обратной связи! Есть даже громкость обратной связи и кнопка «нажмите, чтобы поговорить»! Вы получаете поддержку стандартов SD, HD и Ultra HD до 2160p60. Плюс он питается от RJ-45 10G Ethernet или прилагаемого источника питания постоянного тока.

Blackmagic 2110 IP Преобразователь 4x12G PWR

Этот конвертер предназначен для добавления видео SMPTE-2110 IP к вещательному оборудованию 12G-SDI. Он имеет конструкцию 1RU с 4 независимыми двунаправленными конвертерами видео 12G-SDI в SMPTE-2110 IP с использованием соединений RJ-45 10G Ethernet. Он также может подавать высокую мощность на каждое гарантированное соединение 10G Ethernet, поэтому вы можете подключить 4 камеры Blackmagic Studio Camera 6K Pro одновременно. Каждый канал имеет вход и выход 12G-SDI, и даже есть вход возврата программы 12G-SDI, который отправляет сигнал на все каналы.



ULTRA HD 10G SFP ОПТИЧЕСКИЕ ВОЛОКОННЫЕ КОНВЕРТОРЫ

Blackmagic 2110 IPМини IP-HDMI SFP

Эта модель подключает телевизоры с большим экраном, видеопроекторы и компьютерные мониторы к оптоволоконным IP-системам SMPTE-2110. Небольшую конструкцию можно установить за дисплеем. Она работает со всеми стандартами видео SD, HD и Ultra HD до 2160p60. Она имеет стандартный разъем SFP, который поддерживает оптоволоконный модуль Ethernet 10G, поэтому вы можете подключаться на больших расстояниях. Она также поддерживает оптоволоконные модули SDI 3G, 6G и 12G для обычной совместимости с видео SDI. Она питается от входящего в комплект блока питания постоянного тока 12 В.

Blackmagic 2110 IP Mini BiDirect 12G SFP

Этот конвертер является двунаправленным и позволяет камерам 12G-SDI подключаться к системам SMPTE-2110 на больших расстояниях с помощью оптоволокна. Это означает, что он обрабатывает подачу камеры SDI и возврат программы SDI в одном конвертере! Он также имеет 5-контактное соединение XLR для гарнитуры с кнопками громкости и нажатия для разговора! Плюс он поддерживает все стандарты SD, HD и Ultra HD до 2160p60. Разъем SFP принимает оптические модули 10G Ethernet, 3G-SDI, 6G-SDI или 12G-SDI. Он также включает в себя источник питания постоянного тока 12 В.

Blackmagic 2110 IP-конвертер 8x12G SFP

Этот конвертер предназначен для добавления видео SMPTE-2110 IP к вещательному оборудованию 12G-SDI. Он имеет конструкцию 1RU с 8 независимыми двунаправленными конвертерами видео 12G-SDI в SMPTE-2110 IP с использованием модулей SFP, поэтому он может использовать оптоволоконные модули Ethernet на больших расстояниях. Каждый канал имеет вход 12G-SDI, но есть даже вход возврата программы 12G-SDI, который отправляет на все каналы. Это означает, что вы можете отправить один вход 12G-SDI на все подключенные устройства с одного соединения!



МОЩНОЕ ПРЕОБРАЗОВАНИЕ СТАНДАРТОВ

Blackmagic 2110 IPUpDownCross 12G

Blackmagic 2110 IP UpDownCross 12G — это преобразователь стандартов премиум-класса для живого производства и трансляции. Он позволяет вам конвертировать между любым оборудованием с видео 2110 IP, 12G-SDI и видеоподключениями HDMI! Вы получаете высочайшее качество преобразования видео между всеми стандартами видео SD, HD и Ultra HD. Он имеет элегантный дизайн с ЖК-дисплеем, динамиком и разъемом для наушников. ЖК-дисплей также имеет меню для настройки видеостандарта. USB-порт на передней панели даже работает как HD веб-камера!

Blackmagic 2110 IP Конвертер презентаций

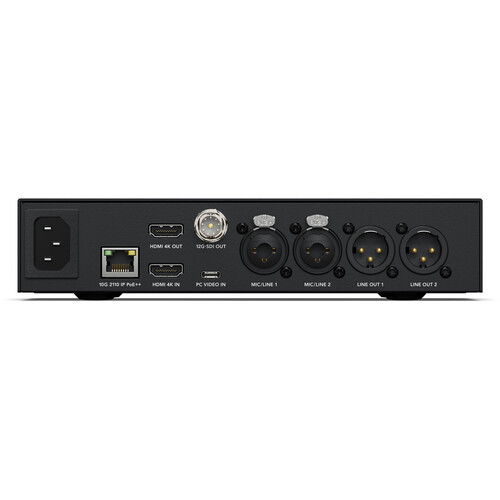

Эта модель предназначена для подиумов, где докладчики проводят презентации. Она подключает коммутаторы к компьютерам, проекторам, микрофонам и системам PA. Имеет входы HDMI и USB-C для видео, а USB-C даже может питать ноутбук. Также есть выход HDMI для проекторов. Этот выход можно переключить на видеовход или обратный канал 2110 IP. Имеются микрофонные входы XLR и аудиовыход XLR для активных динамиков. Подключение RJ-45 10G Ethernet может питать весь преобразователь, даже при зарядке компьютера USB!



УЛЬТРА HD МОНИТОРИНГ

Blackmagic 2110 IP Мини IP в HDMI

Эта модель предназначена для подключения телевизора с большим экраном или компьютерного монитора к IP-системам SMPTE‑2110. Благодаря своему миниатюрному дизайну ее можно установить за дисплеем! Она работает со всеми стандартами видео SD, HD и Ultra HD до 2160p60. Так что она рассчитана на будущее! Она имеет стандартное соединение Ethernet 10G RJ‑45, поэтому вы можете использовать обычные кабели Ethernet Cat6. Преобразователь может питаться через Ethernet (PoE), поэтому вам даже не нужно подключать питание! Хотя блок питания постоянного тока включен!

Blackmagic 2110 IPSDI-HDMI 12G

Разработанный для критического точного мониторинга цвета с использованием новейшего поколения OLED-телевизоров, Blackmagic 2110 IP SDI to HDMI преобразует видео 2110 IP или 12G-SDI в HDMI во всех стандартах видео SD, HD и Ultra HD. Вы также получаете 3D LUT для точной калибровки дисплеев HDMI. Плюс 2-канальный аналоговый выход мониторинга XLR поддерживает удаленный уровень и настраиваемые задержки для управления активными динамиками. Передняя панель также включает ЖК-дисплей, динамик и разъем для наушников для мониторинга.

Blackmagic 2110 IPSDI в HDMI 12G‑10

Blackmagic 2110 IP SDI to HDMI 12G-10 обеспечивает точный мониторинг цвета для OLED-телевизоров и многоканальный мониторинг объемного звука с активными динамиками. Он идеально подходит для комнат цветокоррекции и театров! Он поддерживает входы 2110 IP и 12G-SDI с 3D LUT для точной калибровки дисплея HDMI. Он имеет 10 независимых аудиовыходов XLR с дистанционным управлением уровнем и настраиваемой задержкой для идеальной синхронизации AV с телевизорами и проекторами. На передней панели расположены ЖК-дисплей, динамик и разъем для наушников.

Стандарты видео SDI

Стандарты HD-видео

720p50, 720p59,94, 720p60
1080i50, 1080i59,94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30

Стандарты видео 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Стандарты видео 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Соответствие SDI

SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑10, SMPTE ST2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Поддержка метаданных SDI

RP 188/SMPTE 12M-2 и скрытые субтитры.

Поддержка множественных тарифов

Видеоподключения SDI можно переключать между HD/2K/UHD и 4K.

SDI аудио сэмплирование

Стандартная частота дискретизации телевидения — 48 кГц и 24 бита.

SDI-видеовыборка

4:2:2, 4:4:4

Точность цвета SDI

8, 10, 12-битный RGB 4:4:4 в 2D-режимах до 4Kp30 DCI и 8, 10-битный YUV 4:2:2 во всех 2D-режимах.

8, 10, 12-битный RGB 4:4:4 в 3D-режимах до 2Kp60 DCI и 8, 10-битный YUV 4:2:2 во всех 3D-режимах.

Цветовое пространство SDI

REC 709 и REC 2020

Поддержка HDR

Упаковка статических метаданных HDR, характеристики передачи HLG и PQ.

Стандарты видео HDMI

Стандарты HD-видео

720p50, 720p59,94, 720p60
1080i50, 1080i59,94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Стандарты видео 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Выборка звука HDMI

Стандартная частота дискретизации телевидения — 48 кГц и 24 бита.

Выборка видеосигнала HDMI

4:4:4, 4:2:2 и 4:2:0

Точность цвета HDMI

8, 10 и 12-бит

Цветовое пространство HDMI

REC 709 и REC 2020

Поддержка HDR

Упаковка статических метаданных HDR, характеристики передачи HLG и PQ.

Конфигурация HDR

HDMI 2.0 поддерживает Deep Color и HDR. Автоматически настраивается на подключенный дисплей.

Поддержка множественных тарифов

Видеоподключения HDMI можно переключать между HD/UHD и 4K.

Защита от копирования

Вход HDMI не может захватывать из защищенных от копирования источников HDMI. Всегда проверяйте право собственности на авторские права перед захватом или распространением контента.

Соответствие IP-видео

SMPTE 2110-20 (несжатое видео)

IGMP-версия 2

SMPTE 2110-21 (Формирование трафика)

Отправитель: Узкий

Приемник: Узкий, Широкий Синхронный, Асинхронный

SMPTE 2110-30 (ПКМ)

Уровень соответствия аудио: Уровень C

SMPTE 2110-40 (Вспомогательные данные)

Полный доступ ко всему потоку вспомогательных данных SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 используется при преобразовании видеосигнала 12G-SDI в видеосигнал 10G 2110 IP.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

СТ 2059-1

СТ 2059-2

NMOS IS-04 Обнаружение и регистрация

версия 1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление соединением NMOS IS-05

версия 1.1.2

НМОС BCP-002-01

Естественная группировка

НМОС BCP-004-01

Возможности приемника

Контроль

Встроенная панель управления

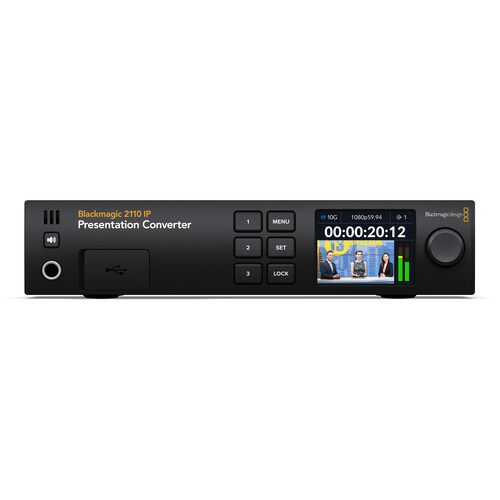

3 кнопки, вращающаяся ручка и 2,2-дюймовый цветной дисплей для меню и настроек. Кнопка включения/выключения переднего динамика.

Физическая установка

Ширина в половину стойки, высота в 1 стойку.

Физические характеристики

Операционные системы

Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздняя версия.

Windows 10 и 11.

Требования к питанию

Источник питания

1 внутренний блок питания 100–240 В переменного тока 50/60 Гц с розеткой IEC C14.

Потребление энергии

Будет объявлено дополнительно

Экологические характеристики

Рабочая температура

от 5° до 40° C (от 41° до 104° F)

Температура хранения

-20° до 45° C (-4° до 113° F)

Относительная влажность

0% до 90% без конденсации

Что включено

Blackmagic 2110 IP-преобразователь презентаций

Монтажная пластина для презентационного IP-конвертера Blackmagic 2110

Приветственный кошелек с QR-кодом для загрузки программного обеспечения
