Blackmagic Videohub 120x120 12G

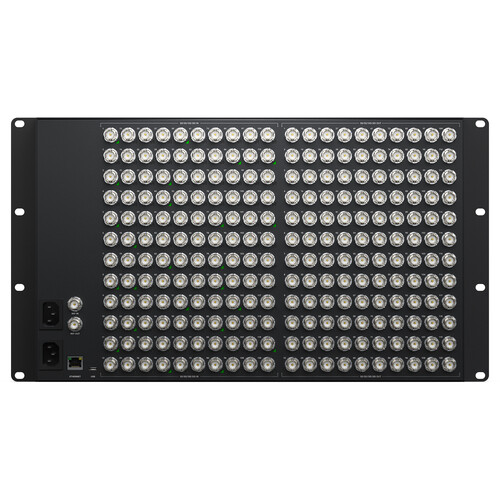

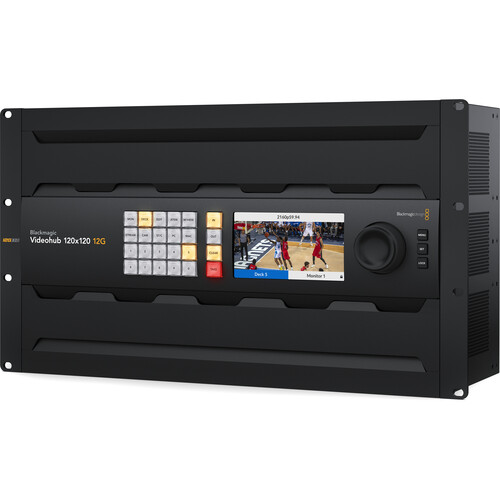

Blackmagic Videohub 120x120 12G — это усовершенствованный видеомаршрутизатор с нулевой задержкой, который одновременно поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе. 120 входов 12G-SDI оснащены светодиодами на каждом разъеме BNC, указывающими сигнал SDI, а также 120 выходами 12G-SDI, резервными источниками питания и опорными соединениями в стильном корпусе с четырьмя стойками. Большой ЖК-дисплей с разрешением Full HD позволяет просматривать видео перед маршрутизацией и четко отображает метки маршрутизации и стандарты видео. Маршрутизацию можно выполнить прямым выбором кнопок и использованием большой вращающейся ручки с электронной муфтой. Он также поддерживает повторную синхронизацию SDI, внешнее управление Ethernet и поддерживает все видеостандарты SDI до 2160p60.

Новые видеомаршрутизаторы Blackmagic Videohub 12G-SDI

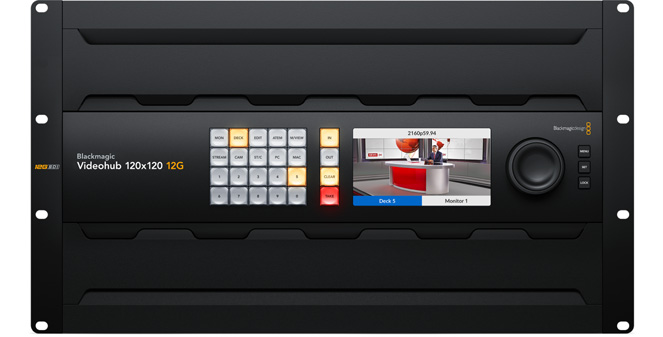

позволяют подключать все ваше оборудование, не создавая сложной путаницы кабелей! Маршрутизаторы Blackmagic Videohub поддерживают 12G-SDI, поэтому они позволяют одновременно подключать и маршрутизировать любые комбинации SD, HD и Ultra HD на одном маршрутизаторе. Кроме того, они имеют нулевую задержку, поэтому идеально подходят для прямых трансляций и прямых трансляций! Дизайн включает в себя элегантную переднюю панель с ЖК-дисплеем для меток и даже живого видео, кнопки быстрого доступа и вращающуюся ручку из обработанного металла с покрытием из мягкой резины, которая позволяет просматривать видеоисточники. Ethernet также включен, поэтому вы можете удаленно управлять маршрутизатором с помощью ряда внешних аппаратных или программных панелей управления.

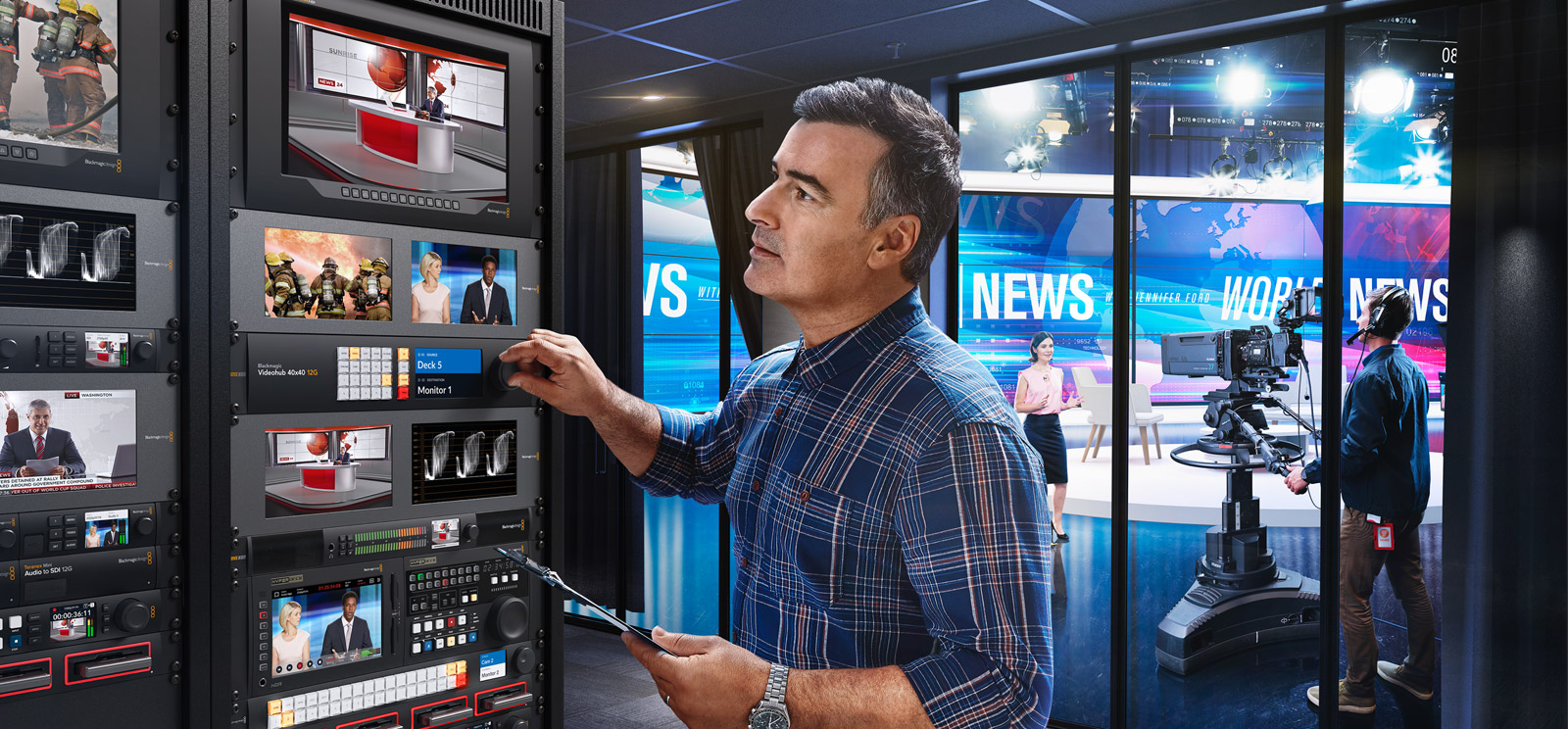

Устраняет сложный кабельный беспорядок

Blackmagic Videohub 12G устраняет путаницу с кабелями, потому что вы можете подключить все SDI-оборудование к маршрутизатору, а затем подключиться электронным способом! Вам не нужны сложные системные схемы для вашей студии, потому что вы можете подключить любой видеовход к любому видеовыходу или даже один видеовход к нескольким видеовыходам. Это означает, что мониторы могут просматривать любой источник в студии! Вы получаете полную гибкость, чтобы справляться с постоянными изменениями или даже в чрезвычайных ситуациях. Он позволяет использовать несколько рекордеров HyperDeck для резервного мастеринга. Или вы можете направить видео на несколько потоковых процессоров для всех вещательных платформ. Blackmagic Videohub 12G также отлично подходит для добавления дополнительных входов к коммутатору ATEM!

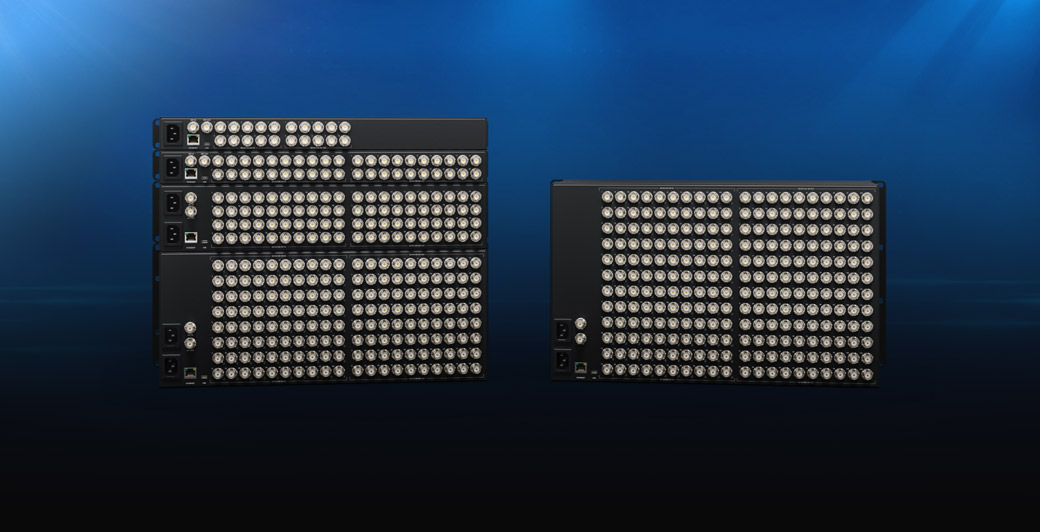

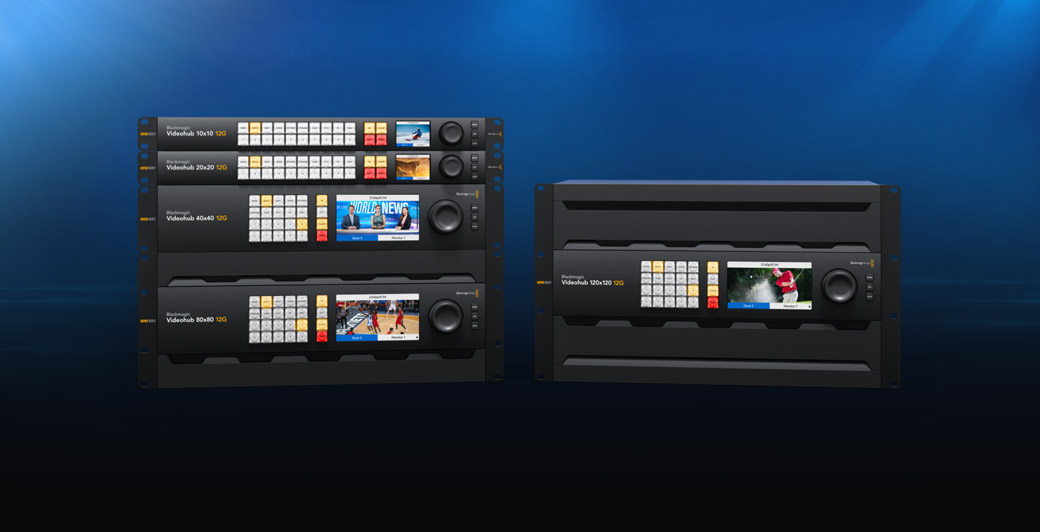

Пять отличных моделей



Blackmagic Видеохаб 10x10 12G

Продвинутый видеомагнитофон 12G-SDI 10x10 с нулевой задержкой поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе одновременно. Оснащен панелью управления, повторной синхронизацией SDI и внешним управлением Ethernet.

Blackmagic Видеохаб 20x20 12G

Видеомагистратор 12G-SDI с нулевой задержкой модели Medium 20x20 поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе одновременно. Оснащен панелью управления, повторной синхронизацией и внешним управлением Ethernet.

Blackmagic Видеохаб 40x40 12G

Большой видеомагистраль с нулевой задержкой 12G-SDI модели 40x40 поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе одновременно. Оснащен панелью управления, повторной синхронизацией и внешним управлением Ethernet.

Blackmagic Видеохаб 80x80 12G

Массивный видеомагистраль с нулевой задержкой 12G-SDI модели 80x80 поддерживает любую комбинацию SD, HD и Ultra HD на маршрутизаторе одновременно. Оснащен панелью управления, повторной синхронизацией и внешним управлением Ethernet.

Blackmagic Видеохаб 120x120 12G

Самая большая модель 120x120 имеет нулевую задержку, 12G-SDI, полную повторную синхронизацию SDI, а также любую комбинацию SD, HD и Ultra HD. Вы также получаете встроенную панель управления и внешнее управление через Ethernet.

Меняйте точки коммутации маршрутизатора визуально!

Благодаря встроенному ЖК-дисплею Blackmagic Videohub 12G может показывать вам живое видео со всех входов вашего маршрутизатора! Это означает, что вы можете видеть все входы маршрутизатора в режиме реального времени, прежде чем изменить маршрут. Под видео в реальном времени также отображаются метки, облегчающие идентификацию просматриваемого ввода. Это означает, что вы можете прокручивать вверх и вниз источники маршрутизатора в алфавитном порядке и видеть каждый вход как живое видео, даже если входы имеют разные стандарты видео. Представьте, что вы прокручиваете соединения, просматривая их в режиме реального времени на ЖК-дисплее! Кроме того, в стойках для портативного оборудования, где пространство ограничено, визуальная маршрутизация означает, что вы можете видеть видеовходы без добавления внешнего монитора SDI.

Расширенный 12G-SDI для маршрутизации SD, HD и Ultra HD

Все модели Blackmagic Videohub 12G оснащены расширенными многоскоростными соединениями 12G-SDI, поэтому они поддерживают любой видеоформат SD, HD и Ultra HD с разрешением до 2160p60 и могут подключаться к любым SD, HD-SDI, 3G-SDI, 6G-SDI и Оборудование 12G-SDI. Кроме того, Blackmagic Videohub 12G также поддерживает одновременную маршрутизацию видео любого стандарта на одном и том же маршрутизаторе. Это означает, что в модели 40x40 вы можете маршрутизировать до 40 различных видеостандартов одновременно! 12G-SDI обеспечивает высокую частоту кадров в формате Ultra HD через одно соединение BNC, которое также подключается ко всему вашему обычному HD-оборудованию! С 12G-SDI вы получаете перспективную технологию, которая подключается к оборудованию, которое у вас есть сейчас и в будущем!

Полная повторная синхронизация

SDI Videohub включает встроенную функцию перетактирования SDI на каждом входе 12G-SDI. Повторная синхронизация SDI восстанавливает видеосигнал для максимального качества видео. Это чрезвычайно важно, поскольку более длинные видеокабели ухудшают качество сигнала. Дорогие «цифровые» кабели премиум-класса могут немного помочь, но все же не могут устранить потерю целостности сигнала из-за увеличения длины кабеля. С повторной синхронизацией SDI все SDI-устройства в вашей студии получают регенерированный сигнал с улучшенными характеристиками джиттера. Это означает большую длину кабеля и отсутствие пропусков в вашем видео.

Добавить внешние панели управления оборудованием

Всеми маршрутизаторами Blackmagic Videohub можно управлять удаленно, что очень важно в крупных вещательных студиях, где оборудование, подключенное к маршрутизатору, расположено в разных частях здания. Доступны 2 различных типа аппаратных панелей. Videohub Master Control Pro похож на переднюю панель и имеет вращающуюся ручку, ЖК-дисплей и кнопки быстрого доступа. В то время как модель Videohub Smart Control Pro имеет все кнопки и обычно запрограммирована таким образом, что панель управляет одним выходом маршрутизатора, при этом каждая кнопка запрограммирована на вход маршрутизатора. Затем вы можете просто разрезать кнопки на панели, чтобы мгновенно изменить выход маршрутизатора. Лучше всего это работает, когда вы устанавливаете смарт-панель под каждым видеомонитором!

Получите управление маршрутизатором на Mac, Windows и iPad

Если вам нужно внешнее управление маршрутизатором по доступной цене, Videohub Software Control идеален, потому что его можно скачать бесплатно! Videohub Software Control доступен как для Mac, так и для Windows, поэтому вы можете запускать его на компьютерах, которые уже используете для творческой работы. Программное обеспечение имеет большие кнопки, которые легко нажимать. Каждая кнопка может быть настроена на вход маршрутизатора, выход маршрутизатора и имеет назначенный значок, который поможет вам визуально идентифицировать ее. Большие кнопки отлично подходят для использования на ПК с сенсорным экраном, где программное обеспечение превращается в панель управления XY с большим экраном! Вы даже можете загрузить версию программного обеспечения для Apple iPad!

Включает утилиту настройки Videohub

При первой покупке Blackmagic Videohub 12G все видеовходы и выходы будут иметь простые метки по умолчанию, однако вы можете настроить их в соответствии с подключенным оборудованием! Вот почему установщик Blackmagic Videohub 12G включает программное обеспечение Videohub Setup, которое позволяет настраивать метки входов и выходов маршрутизатора. Вы даже можете включить кнопку дублирования для использования при смене источников, а также кнопку дублирования можно включить для каждого конкретного видеовыхода. Настройка видеохаба также позволяет запрограммировать кнопки на передней панели, обновить программное обеспечение маршрутизатора или настроить внешние аппаратные панели. Программное обеспечение поддерживает Mac и Windows и может быть подключено через Ethernet или USB.

Поддерживает несколько форматов

Когда вам нужно работать над глобальными событиями, вам нужно быть в курсе последних технологий и телевизионных стандартов. Videohub поддерживает все стандарты видео 525SD и 625SD, 720HD и 1080HD, а также Ultra HD. Кроме того, вы можете одновременно подключать несколько видеостандартов!

Встроенное аудио для аудио и видео

Стандарт SDI включает до 32 каналов эмбедированного звука, включенного в видеосигнал SDI. Преимущество встроенного звука в том, что все это соединяется с одним кабелем BNC, и все аудио остается идеально синхронизированным с видео. Кроме того, все современное оборудование SDI поддерживает эмбедированное аудио SDI!

Большая глубина цвета и точность цветопередачи

Videohub предназначен для поддержки видео самого высокого качества. 10-битный стандарт является наиболее часто используемым стандартом, поскольку цвета могут быть представлены более точно, чем 8-битное видео. Вы можете маршрутизировать 8-битное или 10-битное видео 4:2:2 в любом стандарте, и он даже работает с 4:4:4 12-битным SDI до 2160p30 для художественных фильмов!



Подключения

Видеовходы SDI

120

Видеовыходы SDI

120

Тарифы SDI

DVB-ASI, 270 МБ, 1.5G, 3G, 6G, 12G.

Повторная синхронизация видеовхода

Нет

Повторная блокировка SDI

На всех SDI-выходах.

Эталонные входные данные

Tri-Sync или Black Burst.

Эталонные выходные данные

Эталонный вывод завершающего цикла.

Ethernet

Поддерживает 10/100/1000 BASE‑T.

Компьютерный интерфейс

USB-C

Стандарты

Стандарты видео SD

525i59.94 NTSC, 625i50 PAL

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты видео 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Стандарты видео 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Соответствие SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M уровня A и B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 и ITU‑R BT.601

Сэмплирование звука SDI

Стандартная частота дискретизации для телевидения 48 кГц и 24 бита.

Сэмплирование SDI-видео

YUV 4: 2: 2 и RGB 4:4: 4

Точность цветопередачи SDI

10, 12‑битный RGB 4: 4: 4 во всех режимах HD и 2K, режимы Ultra HD до 2160p30 и режимы 4K до 4Kp30 DCI. 10-битный YUV 4: 2: 2 во всех режимах.

Цветовое пространство SDI

REC 601, REC 709, REC 2020

Автоматическое переключение SDI

Автоматический выбор между 270 МБ SD‑SDI, 1,5 Гб HD‑SDI, 3G HD-SDI уровней A и B, 6G HD‑SDI, 12G‑SDI и DVB‑ASI на каждом входе, чтобы на каждом входе можно было использовать разные телевизионные стандарты.

Поддержка метаданных SDI

Вспомогательные данные для идентификации полезной нагрузки видео в соответствии с SMPTE 352M.

Управление

Встроенная панель управления

24 кнопки для локального управления видеохабом с 3 кнопками и набором поиска для управления меню. 5-дюймовый цветной дисплей.

Внешняя панель управления

Включает программную панель управления Blackmagic Videohub для Mac и Windows. Поддерживает аппаратные панели Videohub Smart Control Pro и Videohub Master Control Pro. Включает Blackmagic Videohub SDK и протокол управления видеохабом Ethernet.

Подключение к панели управления

Ethernet

Программное обеспечение

Управление программным обеспечением

Управление маршрутизатором для Windows ™ и Mac ™ предоставляется бесплатно.

Внутреннее обновление программного обеспечения

С помощью прилагаемого приложения для обновления.

Операционные системы

Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздней версии.

Windows 10, 64-разрядная версия.
Windows 11.

Дисплей

Дисплеи

Встроенный 5-дюймовый ЖК-дисплей для настройки видео и меню.

Требования к питанию

Источник питания

2 x внутренних 100-240 В переменного тока 50/60 Гц.
Требуются кабели питания IEC.

Защита от сбоев питания

Перекрестные соединения сохраняются и восстанавливаются мгновенно при включении питания.

Энергопотребление

Макс. Мощность 140 Вт.

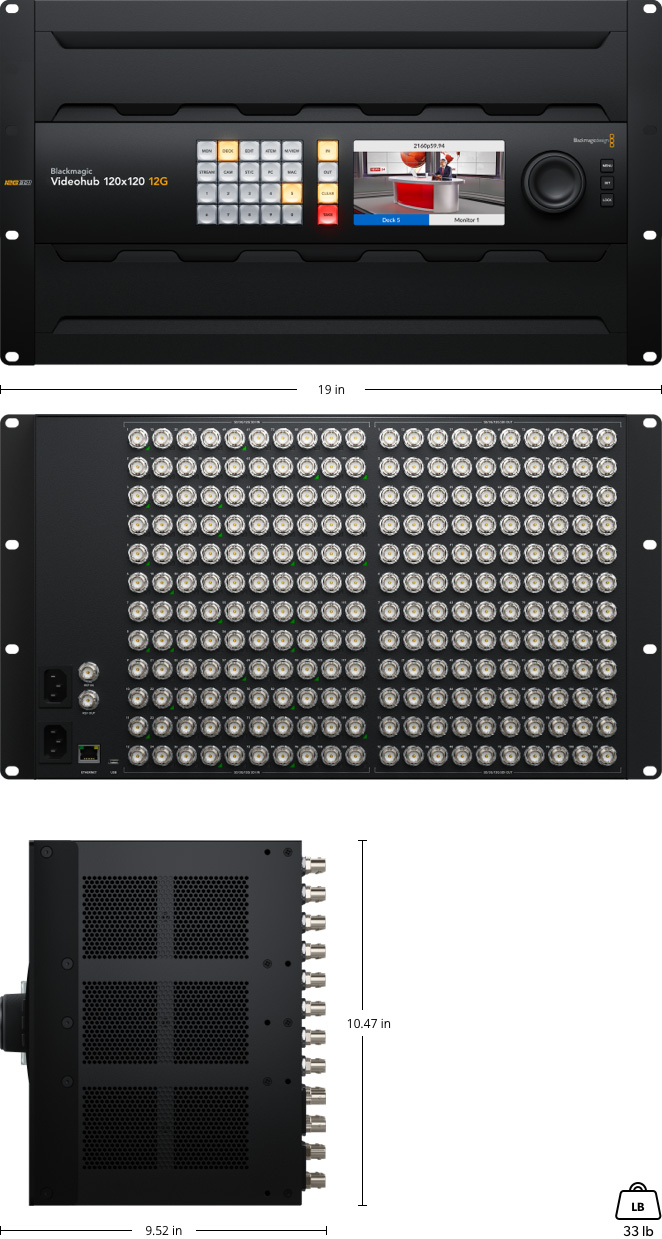

Физическая установка

высота стеллажей - 6.

Физические характеристики

Экологические характеристики

Рабочая температура

От 0 ° до 40 ° C (от 32 ° до 104 ° F)

Температура хранения

От -20 ° до 60 ° C (от -4 ° до 140 ° F)

Относительная влажность

от 0% до 90% без конденсации

Что входит в комплект

Blackmagic Videohub 120x120 12G

Добро пожаловать в кошелек с QR-кодом для загрузки программного обеспечения

Гарантия

Ограниченная гарантия производителя составляет 3 года, а на переднюю панель - 12 месяцев.
