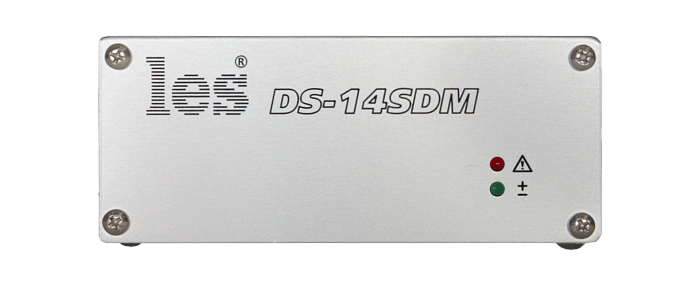

Преобразователь Les DS-14SDM

Предназначен для работы в составе телевизионных студий, монтажных и тиражных аппаратных.

Позволяет преобразовать компонентный цифровой сигнал SDI согласно SMPTE 259M в композитный аналоговый PAL и другие аналоговые сигналы (Y/C, YUV, RGB).

Преобразователь принимает 8-и или 10-и битный сигнал SDI, осуществляет частотную коррекцию для компенсации потерь в кабеле, восстанавливает несущую цифровой последовательности для компенсации джиттера, выделяет цифровые данные и формирует стандартный поток данных стандарта CCIR-656. Цифро-аналоговый кодер пропускает данные через программируемые цифровые фильтры, формирует поднесущую ПАЛ, привязанную к синхро-последовательности для фиксации соотношения SC/H, модулирует ее для формирования сигнала цветности и преобразует полученный сигнал в аналоговую форму при помощи 10-битного ЦАП.

Формирование входного сигнала происходит синхронно с входной цифровой последовательностью, т.е. аналоговый выходной сигнал синхронен и синфазен со входным SDI (с точностью до задержки преобразования, составляющей 2.54 мкс).

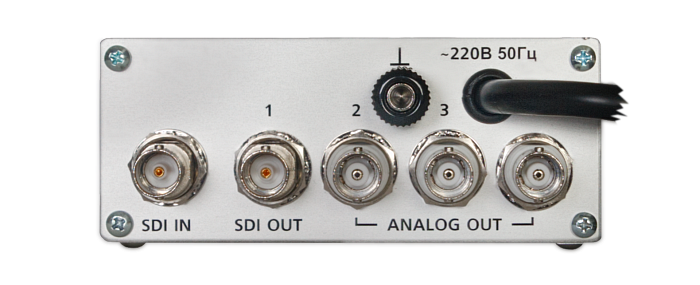

Выходы прибора: один выход SDI, повторяющий входной сигнал, но скорректированный, и три конфигурируемых выхода, которые, в зависимости от положения внутренних переключателей могут быть сконфигурированы либо как 3xPAL, либо PAL+Y/C, либо YUV, либо RGB.

Прочный металлический корпус небольших габаритов (103х42х168мм), что позволяет расположить прибор непосредственно по месту кабельной разводки.

Питание 220÷230 В.

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
