Конвертеры видеосигналов AJA 12G-AMA-TR

Конвертеры видеосигналов AJA 12G-AMA-TR

Артикул 15715
Производитель: AJA
Цена: 243 600 руб.
Рейтинг:comment rank 5
Просмотров 12
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

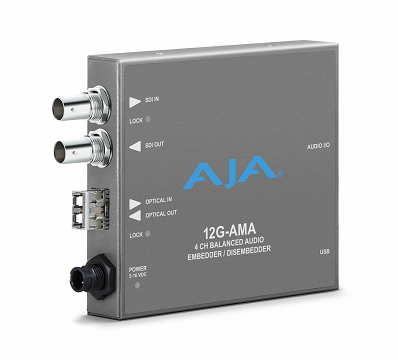

AJA 12G-AMA-TR


AJA 12G-AMA — четырехканальный эмбеддер/дээмбеддер аналогового звука с входом и выходом 12G-SDI в формате до 4K / UltraHD с оптическим LC приёмопередатчиком. С помощью этого мини-ковертера вы сможете извлекать четырехканальный аналоговый звук из входного 12G-SDI-сигнала, а также наоборот — интегрировать во входной сигнал аналоговый звук из внешнего источника.

Уровень аналогового звука выбирается пользователем. Аудиоконвертер AJA 12G-AMA автоматически обнаруживает и подстраивает интегрируемый звук под стандарт входного видеосигнала.

Ключевые особенности:

  • 12G-SDI I/O в формате до 4K/ UltraHD
  • Поставляется с предустановленным одноканальным Fiber LC SFP-приемопередатчиком для работы с оптоволоконным сигналом
  • Дээмбеддирование четырех каналов аналогового звука
  • Встраивание звука выбирается пользователем на основе пары каналов, чтобы либо пропустить вложенный звук в 12G-SDI, либо встроить внешний аналоговый
  • Уровень аналогового звука выбирается пользователем
  • Автоматически обнаруживает и настраивает стандарт входного видео
  • Компактный форм-фактор обеспечивает широкий выбор мест установки
  • В комплекте соединительный кабель XLR обеспечивает возможность вывода 4-канального звука или ввода, что в сумме дает восемь разъемов XLR
  • USB-подключение через программное обеспечение AJA Mini-Config
  • Конфигурация DIP-переключателя
  • + 5-16 В постоянного тока
  • 5-летняя гарантия


Кабель Breakout в комплекте



USB и приложение Mini-Config

Бесплатное программное обеспечение AJA Mini-Config можно использовать с любым мини-конвертером AJA с USB-портом — приложение предлагает простой в использовании графический интерфейс с подробной информацией о текущих форматах ввода и вывода. Управляйте всеми параметрами любого поддерживаемого мини-конвертера AJA, а также загружайте обновления прошивки, которые добавляют новые функции и возможности.

ЗАГРУЗИТЬ ПРИЛОЖЕНИЕ AJA Mini-Config



Универсальный адаптер питания

В комплект поставки всех мини-конвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания.

Компактность и портативность

Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.


Лучшая техническая поддержка в отрасли

На все мини-конвертеры компании AJA действует 5-летняя гарантия c расширенной системой замены. Если вам потребуется замена, AJA немедленно отправит новое устройство без необходимости отправки самого конвертора на диагностику.


Характеристики:

Поддерживаемые видеоформаты



  • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048×1080p 50, 59.94, 60
  • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080i 50, 59.94, 60
  • (HD) 1280×720p 50, 59.94, 60*
  • (SD) 625i 50
  • (SD) 525i 59.94
  • RGB and YCbCr, 4:4:4/4:2:2, 10-bit

*Для 1280×720p поддерживается только Level A

Цифровой видеовход
  • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
    • Single Link SD/HD/2K/UltraHD/4K
    • Single Link 3G-SDI Level A, B-DL, или B-DS, SMPTE 425

Fiber-вход
  • 1x 12G-SDI Fiber LC, SMPTE 297/259/292/424/2081/2082
    • Wavelength: Rx 1260 nm (min), 1620 nm (max)
    • Optical Sensitivity: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
    • Overload Power: -2 dBm (min)

Цифровой видеовыход
  • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
    • Single Link SD/HD/2K/UltraHD/4K
    • Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425

Fiber-выход
  • 1x 12G-SDI Fiber LC connector, SMPTE 297/259/292/424/2081/2082
  • Nominal Wavelength: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
  • Optical Power: -5 dBm (min), 0.5 dBm (max)
  • Extinction Ratio: 5.4 dB (min)

Выравнивание кабеля

(Belden 1694A coax)

  • 12 Gbps, 65m
  • 6 Gbps, 125m
  • 3 Gbps, 190m
  • 1.5 Gbps, 200m
  • 270 Mbps, 405m

Аудиовход/ аудиовыход
  • Балансный аналоговый звук, 1×25 pin D female, 4 канала in, 4 канала out
  • Breakout-кабель в комплекте с 1×25 pin D male connector:
    • 4x XLR female input breakout connectors
    • 4x XLR male output breakout connectors

Цифровой аудиоконвертер
  • 24-bit

Вложенный звук
  • SMPTE 272M (SD): 20-bit, 48 kHz synchronous
  • SMPTE 299M (12G/6G/3G/1.5G): 24-bit, 48 kHz synchronous
  • Входной вложенный звук можно пропустить, дээмбедировать или удалить
  • Поддерживается до 16 каналов

Примечание: 2048×1080p/PsF 29.97 и 30 поддерживают эмбеддирование максимум 8-каналов звука

Задержка звука
  • Эмбеддирование 1100 µsec
  • Дээмбеддирование 1200 µsec

Уровни аналогового звука
  • Настройка через приложение Mini-Config:
    • Pro 1: 0 dBfs = +24 dBu
    • Pro 2: 0 dBfs = +18 dBu
    • Pro 3: 0 dBfs = +15 dBu
    • Consumer 1: 0 dBfs = +12 dBu

Пользовательский интерфейс
  • Внешние DIP-переключатели
  • USB-порт для настройки устройства на ПК/ Mac через бесплатное приложение Mini-Config

Габариты
  • 147.32×78.74×25.4 мм

Вес
  • 0.3 кг

Питание
  • +5-16VDC, 10 ватт. Адаптер питания в комплекте

Условия эксплуатации
  • Безопасная рабочая температура от 0 °C до +40°C
  • Безопасная температура хранения -40°C до +60°C
  • Безопасная рабочая влажность 10% - 90%, без образования конденсата
  • Рабочая высота над уровнем моря меньше 3000 метров
