AJA OG-DANTE-12GAM

openGear 12G-SDI/DANTE 64-канальный Эмбеддер/Деэмбеддер

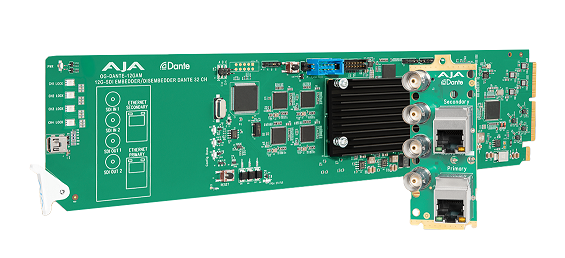

OG-DANTE-12GAM — это плата формата openGear для эмбеддирования/деэмбеддирования звука Dante с двумя входными и выходными портами 12G-SDI, обеспечивающими до 32 каналов эмбеддированного звука и 32 каналов деэмбеддированного звука. OG-DANTE-12GAM предлагает универсальное связующее звено между SDI и Dante.

Аудиосеть Dante обеспечивает распространение цифрового звука по локальным и глобальным сетям с малой задержкой, используя стандартное сетевое оборудование или подключаясь к стандартной сетевой инфраструктуре. Это дает множество преимуществ по сравнению с аналоговой инфраструктурой, инфраструктурой AES и MADI благодаря масштабируемости аудиосистемы, более простой установки и упрощенного подключения.

Полностью укомплектованный рекфрейм openGear OG-X-FR с десятью картами OG-DANTE-12GAM обеспечивает невероятные 640 каналов.

Ключевые особенности:

• Поддержка эмбеддирования и деэмбеддирования звука из/в 12G/6G/3G-SDI для экосистемы Dante
• 2х независимых разъема ввода и вывода 12G-SDI, каждый из которых поддерживает 16 аудиоканалов — всего 64 канала на плату
• 1x Первичный 1x Вторичный порты Gigabit Ethernet для Dante-сети
• 64-канала SDI/Dante звука на одну плату
• Поддержка DashBoard для удаленной конфигурации и мониторинга
• Совместимость с приложениями Dante от Audinate, включая Dante Controller для маршрутизации и конфигурации
• Возможность расположения до 10 карт в одном рекфрейме позволяет работать с 640-каналами SDI/Dante звука
• Поддержка фреймов openGear OG-X-FR и OG3
• Горячее подключение
• 5-летняя гарантия

Dante: стандарт для ProAV-индустрии

Аудиосеть Dante обеспечивает распространение цифрового звука по локальной и глобальной сети с малой задержкой (менее 1 мс) с использованием стандартного сетевого оборудования или путем подключения к стандартной сетевой инфраструктуре. Это дает много преимуществ, включая масштабируемость аудиосистемы, более простую установку и упрощенную коммутацию.

Dante также позволяет распределять несжатый, многоканальный цифровой звук высокого разрешения с низкой задержкой по коммутируемой сети Ethernet с использованием стандартных протоколов TCP / IP, при этом соблюдая строгие требования к качеству профессионального звука.

Звук Dante является основным выбором системных интеграторов ProAV и растущего числа вещательных компаний, а также широко используется 450 производителями, которые предлагают более 2500 Dante-совместимых устройств .

• Существующие решения требуют много устройств или стоят очень дорого. DANTE уменьшает количество оборудования, необходимого для интеграции звука в сеть.
• Звук DANTE обеспечивает резервную инфраструктуру с двумя сетями — первичным и вторичным портами 1 GigE, которые предоставляют пользователям надежную систему передачи звука.
• Решения DANTE также предоставляют синхронизацию звука, которое не встречается в других системах для передачи звука по IP.

Мост между источниками и местами назначения SDI/Dante

OG-DANTE-12GAM связывает SDI-источники с местами назначения с вложенным звуком и экосистемой Dante.

• OG-DANTE-12GAM предоставляет два разъема 12G-SDI для ввода и два разъема для вывода, обеспечивая поддержку видеосигнала 4K/UltraHD/2K/HD/SD с 16 каналами встроенного звука по одному кабелю. Это позволяет одновременно работать с 64 каналов SDI/Dante.
• Звук можно передавать, отображать и встраивать из источников Dante в каждый поток SDI или извлекать из SDI-сигнала и передавать по назначению Dante с помощью программного обеспечения Dante Controller.
• Первичный и вторичный (сигнал дублируется) разъемы 1 GigE Ethernet в плате OG-DANTE-12GAM для звука Dante обеспечивает безопасность и спокойствие во время производства.
• Формат openGear обеспечивает возможность размещения до 10 карт в каждом рекфрейме openGear. Все это делает возможным работать с 640 каналами между SDI и Dante в одной стойке, что идеально подходит для ПТС и компактного размещения в любой студии.
• Рекфрейм openGear OG-X-FR поддерживает резервные источники питания, критически важные для живого производства и постоянной работы.

Рабочий процесс OG-DANTE-12GAM

OG-DANTE-12GAM — это ваш мост между встроенным звуком SDI и источниками/местами назначения звука Dante. С помощью программного обеспечения Dante Controller вы можете направлять источники и по сети 1GigE.

Встраивайте выходной звук DAW в свои видеопроекты для мастеринга и других работ. Разделите аудиоконтент вашей программы SDI и доставляйте его по сети для управления микшерами, усилителями и прочими устройствами на живых выступлений.

Dante Controller Используйте Dante Controller для настройки маршрутизации звука между устройствами Dante и, при необходимости, для обновления программного обеспечения. Dante Controller отображает плату OG-DANTE-12GAM как 32 маршрутизируемых источника звука и 32 маршрутизируемых адресата звука. Используйте это приложение для настройки маршрутизации звука между устройствами Dante, управления аудиосоединениями в настройках Dante и передачи звука в реальном времени по сети Ethernet.

Dante Domain Manager Используйте Dante Domain Manager для управления сетью Dante. Приложение поддерживает настройку аутентификации, безопасности и других подобных атрибутов для управления различными сетевыми архитектурами.

Dante Via Используйте Dante Via, чтобы настроить аудиоустройства для отображения в сети Dante; например, создание стереофонической аудиочасти платы захвата U-TAP в виде двух каналов источника звука в сети Dante.

Dante Virtual Soundcard Dante Virtual Soundcard имитирует физическую звуковую карту ПК или Mac, но вместо подключения к реальным физическим аудиоустройствам, таким как микрофон, приложение позволяет подключается к сети Dante. Оно может принимать аудиосигналы из сети Dante, включая сигналы с OG-DANTE-12GAM, и передавать их в ваше приложение DAW, как это сделала бы обычная физическая звуковая карта.

Загрузите программное обеспечение DashBoard

Программное обеспечение DashBoard предоставит пользователям возможности для удобной настройки, мониторинга и контроля openGear плат через локальную сеть или рабочие станции с операционной системой Windows, macOS или Linux.

Для загрузки последней версии программы DashBoard под вашу операционную систему, перейдите по ссылке: www.opengear.tv/dashboard-software/#support_box

openGear-совместимость

Платы AJA полностью соответсвуют стандартам openGear, что обеспечивает им полную совместимость с прочими openGear-продуктами.

openGear — это будущее для всех рэковых продуктов и все больше компаний сертифицируют свои продукты именно под этот стандарт.

Гибкий I/O

Модульная задняя панель корпусов openGear позволяет настраивать индивидуальные I/O подключения для каждой платы

Отказоустойчивость

Опциональный резервный источник питания обеспечит бесперебойную работу даже в случае отказа основного источника энергии

Ethernet

Стандартное Ethernet подключение дает возможность установить связь между всеми платами через приложение DashBoard. Каждая отдельная плата может быть подключена к Ethernet для улучшенной коммуникации с другими openGear платами

---

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.

Характеристики:

Поддерживаемые видеоформаты	(4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920×1080i 50, 59.94, 60 (HD) 1280×720p 50, 59.94, 60 (SD) 625i 50 (SD) 525i 59.94 RGB and YCbCr, 4:4:4/4:2:2, 10-bit
Цифровой вход видео	2-канальный независимый 12G-SDI BNC коннектор, SMPTE 259/292/424/2081/2082 Single Link SD/HD/2K/UltraHD/4K
Цифровой выход видео	2-канальный независимый 12G-SDI BNC коннектор, SMPTE 259/292/424/2081/2082 Single Link SD/HD/2K/UltraHD/4K
Эквализация кабеля	(Belden 1694A coax) 12 Gbps, 65m 6 Gbps, 120m 3 Gbps, 180m 1.5 Gbps, 200m 270 Mbps, 405m
Задержка видео	Присутствует видеозадержка. Сигнал проходит реклокинг, формат видео и частота кадров сохраняются. Видеозадержка измеряется временем с входного коннектора до выходного 12G = 3.2 миллисекунд 6G = 3.2 миллисекунд 3G level B-DL = 6.3 миллисекунд 3G level A = 3.2 миллисекунд HD (1.5 Gb) = 6.3 миллисекунд SD (270 Mb) = 17.2 миллисекунд
Цифровой аудиовход	SDI: 2х независимых 12G-SDI BNC коннектора, 16-каналов на каждый Dante: 1x первичный и 1x вторичный Gigabit Ethernet порт, 32-канала
Цифровой аудиовыход	SDI: 2х независимых 12G-SDI BNC коннектора, 16-каналов на каждый Dante: 1x первичный и 1x вторичный Gigabit Ethernet порт, 32-канала
Эмбеддированный в SDI звук	SMPTE 299M (12G/6G/3G/1.5G): 24-bit, 48 kHz синхронный SMPTE 272M (SD): 20-bit, 48 kHz синхронный Входной эмбеддированный звук может быть пропущен, удален или заменен 4 группы (16-каналов) звука поддерживается на каждый канал SDI Примечание: Форматы 2048×1080p/PsF 29.97 и 30 formats поддерживают максимум 8 каналов вложенного звука
Dante звук	Sample рейт: 44.1kHz, 48kHz, 88.2kHz, 96kHz Encoding: PCM 16, PCM 24, PCM 32
Задержка звука	Эмбеддирование 1500 милисекунд Деэмбеддирование 1410 милисекунд
Пользовательское управление	Сетевое управление openGear с помощью ПО DashBoard через Windows, macOS или Linux
Габариты	Стандарта openGear. Требуется 2х слота для установки каждой платы
Вес	0.3 кг
Питание	15 Вт на плату (max)
Условия эксплуатации	Безопасная рабочая температура от 0C до +40C Безопасная температура хранения -40C до +60C Безопасная рабочая влажность 10% - 90%, без образования конденсата Рабочая высота над уровнем моря менее 3000 метров
