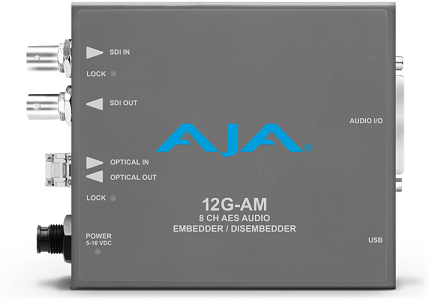

AJA 12G-AM-T

8-канальный эмбеддер/деэмбеддер аналогового звука с поддержкой 12G-SDI и оптическим LC-опередатчиком


AJA 12G-AM-T — восьмиканальный эмбеддер/деэмбеддер аналогового звука с I/O 12G-SDI с поддержкой форматов до 4K / UltraHD и оптическим LC-передатчиком. С помощью этого мини-конвертера вы сможете извлекать восьмиканальный аналоговый звук из входного сигнала 12G-SDI, а также наоборот — интегрировать во входной SDI-сигнал аналоговый звук из внешнего источника.

Уровень аналогового звука выбирается пользователем. Аудиоконвертер AJA 12G-AM автоматически обнаруживает и подстраивает интегрируемый звук под стандарт входного видеосигнала.

Ключевые особенности:

  • 12G-SDI 8-канальный эмбеддер/деэмбеддер аналогового звука
  • I/O 12G-SDI с поддержкой сигнала до 4K/UltraHD
  • Поставляется с встроенным SFP-трансмиттером LC Fiber для передачи сигнала 12G-SDI по отоволокну
  • При деэмбеддировании аналогового звука всегда активны четрые AES-выхода
  • Эмбедирование AES-звука выбирается пользователем для каждой пары каналов: или пропуск существующего звука в 12G-SDI или встраивание аналогового
  • Автоматически обнаруживает и подстраивает стандарт входного видео
  • Компактный форм-фактор обеспечивает широкий выбор мест установки
  • В комплекте соединительный кабель XLR обеспечивает возможность вывода/вывода 8-канального звука
  • USB-подключение через программное обеспечение AJA Mini-Config
  • Конфигурация DIP-переключателя
  • + 5-16 В постоянного тока
  • 5-летняя гарантия

Кабель Breakout в комплекте

Входящий в комплект Breakout-кабель (12G-AM CBL DB25-8XLR) поддерживает 2 канала аналогового звука на разъем XLR для ввода и вывода 8 каналов одновременно.



USB и приложение Mini-Config

Бесплатное программное обеспечение AJA Mini-Config можно использовать с любым мини-конвертером AJA с USB-портом — приложение предлагает простой в использовании графический интерфейс с подробной информацией о текущих форматах ввода и вывода. Управляйте всеми параметрами любого поддерживаемого мини-конвертера AJA, а также загружайте обновления прошивки, которые добавляют новые функции и возможности.

ЗАГРУЗИТЬ ПРИЛОЖЕНИЕ AJA Mini-Config



Универсальный адаптер питания

В комплект поставки всех мини-конвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания.

Компактность и портативность

Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.


Лучшая техническая поддержка в отрасли

На все мини-конвертеры компании AJA действует 5-летняя гарантия c расширенной системой замены. Если вам потребуется замена, AJA немедленно отправит новое устройство без необходимости отправки самого конвертора на диагностику.




Характеристики:

Поддерживаемые видеоформаты
  • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30,50, 59.94, 60
  • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080i 50, 59.94, 60
  • (HD) 1280×720p 50, 59.94, 60*
  • (SD) 625i 50
  • (SD) 525i 59.94
  • RGB and YCbCr, 4:4:4/4:2:2, 10-bit

*Зависит от растра и частоты кадров, см. раздел «Форматы видео 12G-AM» в документации и руководстве.

Цифровой видеовход
  • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
    • Single Link SD/HD/2K/UltraHD/4K
    • Single Link 3G-SDI Level A, B-DL, или B-DS, SMPTE 425

Цифровой видеовыход
  • 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
    • Single Link SD/HD/2K/UltraHD/4K
    • Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425

Fiber-выход

1x коннектор 12G-SDI Fiber LC, SMPTE 297/259/292/424/2081/2082

  • Длина волны: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
  • Чувствительность оптики: -5 dBm (min), 2 dBm (max)
  • Коэфф. затухания: 5.4 dB (min)

Эквализация кабеля

(Belden 1694A coax)

  • 12 Gbps, 65m
  • 6 Gbps, 125m
  • 3 Gbps, 190m
  • 1.5 Gbps, 200m
  • 270 Mbps, 405m

Аудиовход/ аудиовыход
  • Звук AES PCM, 1×25 pin D female коннектор или конвертер, 8 каналов IN, 8 каналов OUT, выбираемые попарно
  • В комплекте Breakout-кабель с коннектором 1×25 pin D male:
    • 4x XLR female input breakout connectors (AES3 110 ohm)
    • 4x XLR male output breakout connectors (AES3 110 ohm)

Формат аудиоданных
  • AES3-2003

Вложенный звук
  • SMPTE 272M (SD): 20-bit, 48 kHz synchronous
  • SMPTE 299M (12G/6G/3G/1.5G): 24-bit, 48 kHz synchronous
  • Входной вложенный звук можно пропустить, дээмбедировать или удалить
  • Поддерживается до 16 каналов

Примечание: 2048×1080p/PsF 29.97 и 30 поддерживают максимум 8-каналов вложенного звука

Задержка звука
  • 12G = 3,2 мкс
  • 6G = 3,2 мкс
  • 3G Level A = 3,2 мкс
  • 3G Level B-DL = 6,3 мкс
  • HD (1,5 Gb) = 6,3 мкс
  • SD (270 Mb) = 17,2 мкс

Задержка звука при эмбеддировании

Время прохождения пути с аудиовхода до видеовыхода

  • 1500 мкс (SRC ON)
  • 400 мкс (SRC OFF)

Задержка звука при деэмбеддировании

Время прохождения пути с видеовхода до аудиовыхода

  • 200 мкс
  • 400 мкс

Пользовательский интерфейс
  • Внешние DIP-переключатели
  • USB-порт для настройки устройства на ПК/ Mac через бесплатное приложение Mini-Config

Габариты
  • 147.32×78.74×25.4 мм

Вес
  • 0.3 кг

Питание
  • +5-16VDC, 10 ватт. Адаптер питания в комплекте

Условия эксплуатации
  • Безопасная рабочая температура от 0 °C до +40°C
  • Безопасная температура хранения -40°C до +60°C
  • Безопасная рабочая влажность 10% - 90%, без образования конденсата
  • Рабочая высота над уровнем моря меньше 3000 метров
