Конвертеры видеосигналов AJA DANTE-12GAM

Ключевые особенности Dante-12GAM:

• Поддержка эмбеддирования и деэмбеддирования звука из/в 12G/6G/3G-SDI для экосистемы Dante
• 1х видеоканал с независимыми портами ввода и вывода 12G-SDI, каждый из которых поддерживает 16 аудиоканалов, что в общей сложности составляет 32 канала звука Dante
• Совместимость с PTPv2, SMPTE ST 2110-30, AES67
• 1x основной и 1x вторичный порты etherCON GigE для резервирования сети Dante
• PoE+ на основном Ethernet упрощает проводку питания
• Внутренний генератор сигналов SDI, который позволяет передавать аудиоканалы Dante через SDI без внешнего источника сигнала SDI
• Поддержка веб-интерфейса AJA для удаленного состояния сигнала и настройки
• Порт USB-C для начальной настройки статического IP с помощью бесплатного программного обеспечения AJA eMini-Setup
• Информационный и конфигурационный LCD-экран на передней панели
• 4x физические кнопки управления (Назад, Ввод, Вверх, Вниз)
• Возможность добавления SFP-модуля для работы с еще одним видеоканалом
• В комплект входит блок питания 12 В, 60 Вт


Dante: стандарт для ProAV-индустрии

Аудиосеть Dante обеспечивает распространение цифрового звука по локальной и глобальной сети с малой задержкой (менее 1 мс) с использованием стандартного сетевого оборудования или путем подключения к стандартной сетевой инфраструктуре. Это дает много преимуществ, включая масштабируемость аудиосистемы, более простую установку и упрощенную коммутацию.

Dante также позволяет распределять несжатый, многоканальный цифровой звук высокого разрешения с низкой задержкой по коммутируемой сети Ethernet с использованием стандартных протоколов TCP / IP, при этом соблюдая строгие требования к качеству профессионального звука.

Звук Dante является основным выбором системных интеграторов ProAV и растущего числа вещательных компаний, а также широко используется 600 производителями, которые предлагают более 4000 Dante-совместимых устройств .

• Существующие решения требуют много устройств или стоят очень дорого. DANTE уменьшает количество оборудования, необходимого для интеграции звука в сеть.
• Звук DANTE обеспечивает резервную инфраструктуру с двумя сетями — первичным и вторичным портами 1 GigE, которые предоставляют пользователям надежную систему передачи звука.
• Решения DANTE также предоставляют синхронизацию звука, которое не встречается в других системах для передачи звука по IP.

Возможности подключения

Конвертер DANTE-12GAM обеспечивает мощность и гибкость профессионального подключения для подключения и воспроизведения в существующих аудио инфраструктурах SDI и Dante.

Dante и AES67

В дополнение к звуку Dante IP, DANTE-12GAM также поддерживает AES67, который является открытым стандартом для IP-аудио.

Dante и AES67 работают вместе, используя взаимодействие AES67, чтобы позволить устройствам Dante взаимодействовать с другими системами, совместимыми с AES67, повышая гибкость и интеграционные возможности аудиосетей. Это означает, что вы можете интегрировать системы Dante с другими аудиосистемами IP, которые используют AES67, такими как RAVENNA, Livewire и Q-LAN. Чтобы включить AES67 на устройствах Dante, вам необходимо активировать AES67 в программном обеспечении Dante Controller, что позволяет сети Dante передавать и принимать потоки AES67.

Dante и SMPTE ST 2110-30

SMPTE ST 2110-30 — это стандарт для передачи несжатого звука по IP-сетям. DANTE-12GAM также поддерживает IP-звук SMPTE ST 2110-30, который является компонентом более широкого пакета SMPTE ST 2110 IP AV. Стандарт SMPTE ST 2110 включает видео, звук, вспомогательные данные и многое другое, передавая потоки видео и звука высочайшего качества по надежным IP-сетям, как правило, в средах вещания.

DANTE-12GAM может взаимодействовать с другими устройствами, совместимыми со ST 2110-30, через программное обеспечение Dante Controller. Аудиосеть Dante и DANTE-12GAM поддерживают протокол точного времени версии 2 (PTPv2), обеспечивая синхронизацию в сетях Dante и SMPTE ST 2110. Благодаря поддержке SMPTE ST 2110-30 DANTE-12GAM является мощным мостом между сетями Dante и SMPTE в профессиональных аудио- и вещательных приложениях.

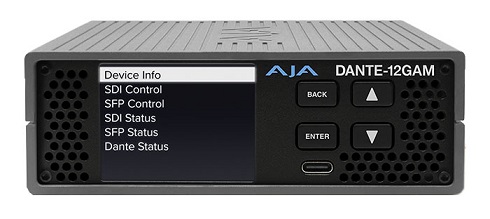

Корпус физическим управлением

Корпус DANTE-12GAM выполнен из алюминия, внутри корпуса расположен кулер для активного охлаждения с воздухозабором с тыльной стороны.

На фронтальной расположены физические кнопки управления, порт USB-C для начальной конфигурации статического IP. Встроенный дисплей отображает состояние и конфигурацию и сопряжен с кнопками для ввода, возврата, вверх и вниз для легкого доступа к настройкам для автономной работы.

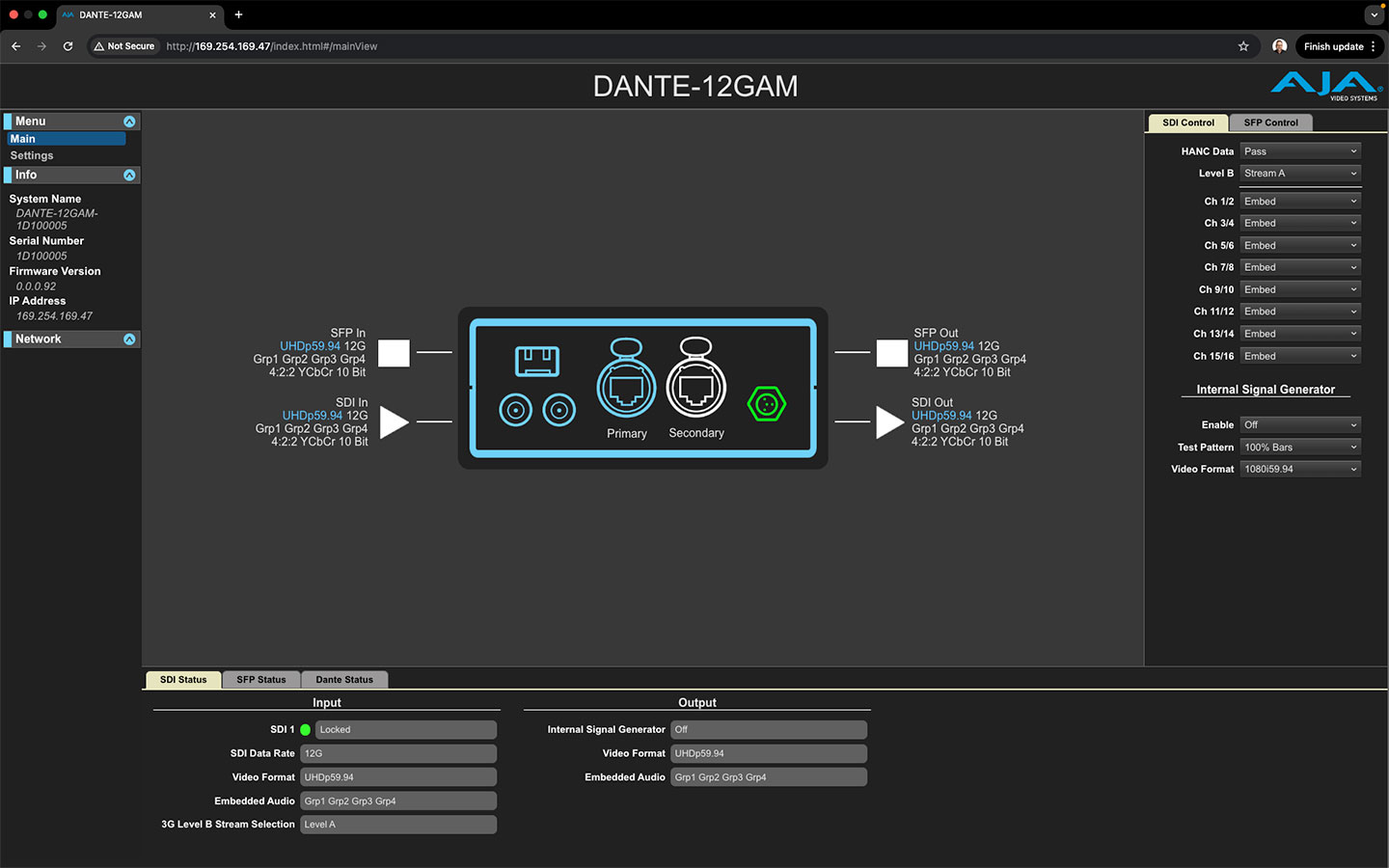

AJA Web UI

Конвертером DANTE-12GAM можно управлять с помощью удобного веб-интерфейса за счет встроенного веб-сервера. Веб-интерфейс отображает состояние системы и подключения к аудиосети Dante. Также через Web UI можно настраивать сетевые параметры и загружать обновление прошивки. Приименные настройки и информация о состоянии отображаются на LCD-дисплее на передней панели устройства.

Примеры рабочего процесса

Одновременное эмбеддирование/деэмбеддирование в/из 12G-SDI / Dante Audio

Здесь DANTE-12GAM одновременно извлекает 16 каналов звука из 12G-SDI из видеомикшера в аудиосеть Dante IP, встраивая 16 каналов Dante IP Audio в поток 12G-SDI для записи на цифровой рекордер/плеер Ki Pro Ultra 12G. DANTE-12GAM — это мощное и компактное решение для ваших нужд по преобразованию IP-аудио.

Рабочий процесс аудио DANTE-12GAM SMPTE ST 2110-30

На этой схеме DANTE-12GAM работает со звуком SMPTE ST 2110 IP. Камера на стадионе с микрофоном-пушкой улавливает шум толпы (интершум), звук извлекается из потока SDI и преобразуется в звук Dante для передачи в аудиомикшер, синхронизированный с главным синхронизатором. Требуется программное обеспечение Dante Domain Manager для настройки аудиопотока Dante, чтобы он также распознавался как 2110-30 AoIP и отправлялся в сеть SMPTE для микширования и последующего распространения.
