HDMI разветвитель-удлинитель по витой паре Dr.HD SC 184 SL70

Dr.HD SC 184 SL70 – продвинутое решение для расширения HDMI-сигнала. Если вам необходимо передавать HDMI-сигнал на восемь удаленных экранов без потери качества, Dr.HD SC 184 SL70 – это именно то устройство, которое справится с задачей. Этот разветвитель-удлинитель (или HDMI сплиттеры с удлинением, кому как нравится) позволяет организовать стабильную трансляцию видео- и аудио- ультравысокой четкости (4K) на значительные расстояния, исключая необходимость использования длинных и дорогих HDMI-кабелей. С его помощью можно создать надежную мультимедийную систему в офисе, магазине, образовательном учреждении или на выставке.

 Возможности HDMI разветвителя-удлинителя Dr.HD SC 184 SL70

Передача видео без потерь
Качество изображения остается безупречным, даже если сигнал передается на удаленные экраны. Поддержка разрешения 4K2K@30Hz (4:4:4) гарантирует, что картинка будет четкой, насыщенной и реалистичной, а детали не теряются даже на больших дисплеях.

Гибкая система подключения

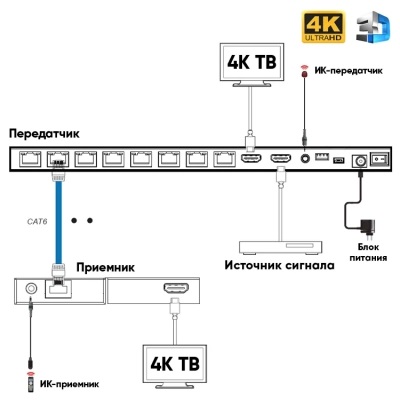

Устройство оснащено:

• 1 HDMI-входом – подключите любой источник, например, медиаплеер, компьютер, игровую консоль или видеокамеру
• 1 HDMI-петлевым выходом – позволяет дублировать изображение на локальный экран
• 8 RJ45-выходами – передача сигнала на удаленные дисплеи через обычные кабели UTP/CAT6

На самом деле, если считать петлевой выход – это делитель 1 на 9, ведь к нему можно подключить сразу 9 экранов!

Передача сигнала на большие расстояния

• До 40 метров при разрешении 4K@30Hz
• До 70 метров при 1080P@60Hz
• Нет необходимости прокладывать дорогие HDMI-кабели – достаточно сетевой инфраструктуры на основе витой пары

Интеллектуальное управление и расширенные функции

• Сквозная передача IR-сигнала – возможность управлять источником HDMI с любого удаленного дисплея с помощью инфракрасного пульта
• Гибкое управление EDID – гарантирует совместимость с различными мониторами, предотвращая возможные проблемы с отображением картинки
  Простая установка и удобство эксплуатации

• Компактный корпус, удобное расположение разъемов
• Работает с доступными и недорогими сетевыми кабелями CAT6
• Не требует сложной настройки – подключите и используйте
• Где Dr.HD SC 184 SL70 проявит себя лучше всего?

• Магазины, супермаркеты и торговые залы – передача рекламного контента на несколько экранов одновременно
• Видеостены и цифровые вывески – организация синхронного показа информации
• Бары и рестораны – видео трансляции с одного источника на экраны в разных комнатах
• Конференц-залы и переговорные комнаты с удобный инструмент для презентаций
• Учебные аудитории и университеты – демонстрация учебных материалов студентам
• Системы видеонаблюдения – передача изображения с камер на удаленные экраны

Dr.HD SC 184 SL70 – это не просто HDMI-разветвитель, а комплексное решение для передачи видео на 8 экранов без потерь, помех и задержек. Это идеальный выбор для тех, кто ценит качество, удобство и надежность.

 Особенности HDMI разветвителя-удлинителя Dr.HD SC 184 SL70:

• Делитель сигнала с 1 источника на 8 потребителя с передачей сигнала по кабелю UTP
• Совместимость с HDMI 1.4
• Протокол защиты HDCP 1.4 и ниже
• Максимальное видеоразрешение: 4Kx2K 30Hz (4:4:4) 8-bit
• Поддержка 3D
• Расстояние передачи сигнала до 70 метров
• Многочисленные цифровые аудио форматы
• Петлевой HDMI выход для подключения монитора рядом с источником сигнала
• Поддержка POC: запитывается только передатчик сигнала. Приемники в дополнительном питании не нуждаются
• Ручной и автоматический выбор режимов работы EDID
• Металлический корпус
• Современная элементная база с дополнительной защитой
• Простая установка, которая сводится лишь к подключению кабелей
• Возможность работы в режиме 24/7
• Гарантия 2 года

 Спецификация:

• HDMI версия  - HDMI 1.4
• HDCP версия  - HDCP 1.4
• Полоса пропускания видео: 297 МГц/10,2Гбит/с
• Разрешение видео: 480i ~1080p50/60 Гц, 4Kx2K при 30 Гц (4:4:4)
• Цветовое пространство: RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0
• Глубина цвета: 8-bit, 10-bit, 12-bit (1080p 60Hz); 8-bit (4K30Hz)
• Поддержка аудио - LPCM 7.1CH, Dolby True HD and DTS-HD Master Audio

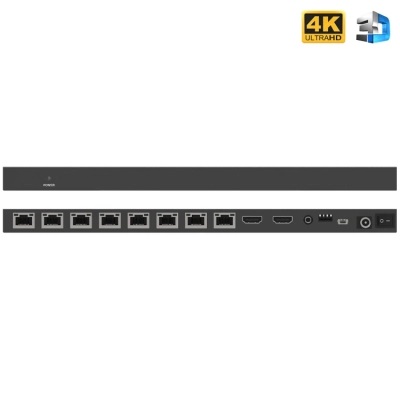

• Входные порты передатчика:
  • 1x HDMI
• Выходные порты передатчика:
  • 1x HDMI
  • 8x CAT (RJ45)
  • 1x IR OUT (3.5mm Mini-jack)
  • 1x EDID DIP-переключатель

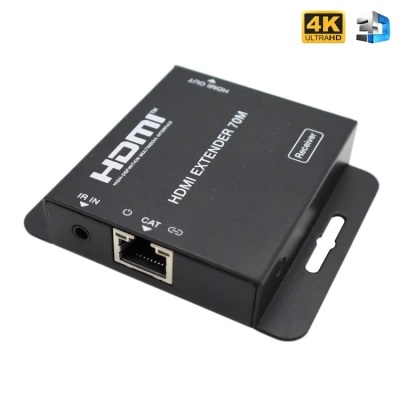

• Входные порты приемников:
  • 1x CAT (RJ45)
  • 1x IR IN (3.5mm Mini-jack)
• Выходные порты приемников:
  • 1x HDMI
• Maксимальное расстояние передачи:
  • 40 метров для 4K 30Hz
  • 70 метров для 1080p 60Hz
• Габариты (ДхШхВ) (мм):
  • сплиттер 295 x 82 x 18
  • ресиверы 79,5 x 69 x 16,5
• Масса (г):
  • сплиттер 628
  • ресиверы 130
• Защита от электростатического разряда (статики):
  • ± 8kV (по воздуху)
  • ± 4kV (при касании)
• Материал корпуса: Металл
• Рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F
• Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
• Относительная влажность: 20~90% RH (без конденсата)
• Внешние блоки питания: 12V 2.5A
• Потребляемая мощность (макс): 19,2W

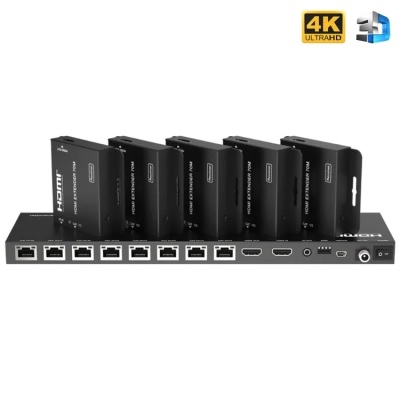

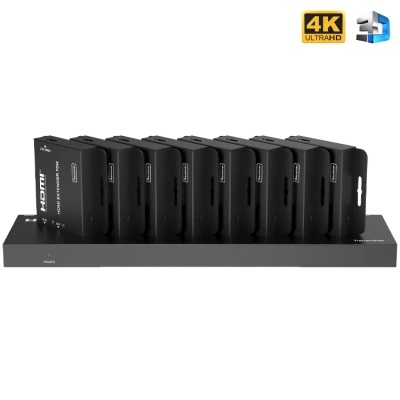

 Комплект поставки:

1. HDMI Сплиттер – 1шт
2. Ресивер – 8 шт
3. ИК-приемник (1.5 м) – 1 шт
4. ИК-передатчик (1.5 м) – 8 шт
5. Адаптер питания 12V2.5A – 1 шт
6. Крепеж, для фиксации сплиттера на вертикальной поверхности – 9 шт
7. Руководство пользователя – 1 шт

 Режимы работы EDID переключателя:

Обжимка витой пары

Для правильной работы экстендеров необходимо соблюдать стандартную схему обжима EIA/TIA-568B:
