HDMI разветвитель-удлинитель по витой паре Dr.HD SC 144 SL70

Возможности HDMI разветвителя-удлинителя Dr.HD SC 144 SL70

Высокое качество изображения
Поддержка видеоразрешений вплоть до 4K2K@30Hz (4:4:4) гарантирует четкую и детализированную картинку без потери качества. Это особенно важно при использовании на больших экранах и видеостенах.

Гибкость в подключении

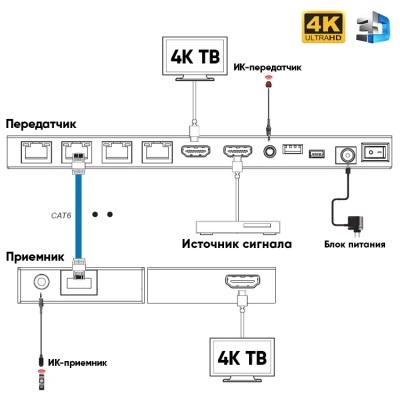

Разветвитель Dr.HD SC 144 SL70 оснащен 1 HDMI-входом, 1 HDMI-петлевым выходом для локального монитора и 4 выходами CAT6 для удаленной передачи сигнала. Это позволяет организовать гибкую систему отображения с возможностью локального и удаленного мониторинга.

Передача сигнала на большие расстояния
При разрешении 4K@30Hz передача по CAT6 кабелю возможна на расстояние до 40 метров. При 1080P@60Hz сигнал можно передавать на расстояние до 70 метров. Это делает устройство отличным выбором для ситуаций, где использование длинных HDMI-кабелей невозможно или нецелесообразно.

Удобное управление и настройка
Поддержка односторонней передачи IR-сигнала позволяет управлять источником HDMI с удаленного дисплея, что удобно для презентаций и мультимедийных систем.

Расширенное управление EDID помогает устранить проблемы совместимости с различными экранами, обеспечивая корректное отображение видео на каждом подключенном устройстве.

Простота в установке и эксплуатации
Компактный дизайн и удобное расположение разъемов обеспечивают легкость монтажа. Разъемы RJ45 позволяют использовать стандартные сетевые кабели, что снижает затраты на прокладку кабельных трасс. Для начала работы достаточно просто скоммутировать источник сигнала, экраны и сплиттер, и подключить питание. При необходимости, можно дополнительно настроить видео разрешение с помощью EDID переключателя.

Области применения

• Торговые центры и магазины
• Выставки и презентационные мероприятия
• Видеостены и мультимедийные инсталляции
• Конференц-залы и офисные пространства
• Образовательные учреждения
• Системы видеонаблюдения
• и многое другое

Dr.HD SC 144 SL70 — это надежное и эффективное решение для организации передачи HDMI-сигнала на большие расстояния, обеспечивающее высокое качество изображения и удобство эксплуатации.

 Особенности HDMI разветвителя-удлинителя Dr.HD SC 144 SL70:

• Делитель сигнала с 1 источника на 4 потребителя с передачей сигнала по кабелю UTP
• Совместимость с HDMI 1.4
• Протокол защиты HDCP 1.4 и ниже
• Максимальное видеоразрешение: 4Kx2K 30Hz (4:4:4) 8-bit
• Поддержка 3D
• Расстояние передачи сигнала до 70 метров
• Многочисленные цифровые аудио форматы
• Петлевой HDMI выход для подключения монитора рядом с источником сигнала
• Поддержка POC: запитывается только передатчик сигнала. Приемники в дополнительном питании не нуждаются
• Ручной и автоматический выбор режимов работы EDID
• Металлический корпус
• Современная элементная база с дополнительной защитой
• Простая установка, которая сводится лишь к подключению кабелей
• Возможность работы в режиме 24/7
• Гарантия 2 года

 Спецификация:

• HDMI версия  - HDMI 1.4
• HDCP версия  - HDCP 1.4
• Полоса пропускания видео: 297 МГц/10,2Гбит/с
• Разрешение видео: 480i ~1080p50/60 Гц, 4Kx2K при 30 Гц (4:4:4)
• Цветовое пространство: RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0
• Глубина цвета: 8-bit, 10-bit, 12-bit (1080p 60Hz); 8-bit (4K30Hz)
• Поддержка аудио - LPCM 7.1CH, Dolby True HD and DTS-HD Master Audio

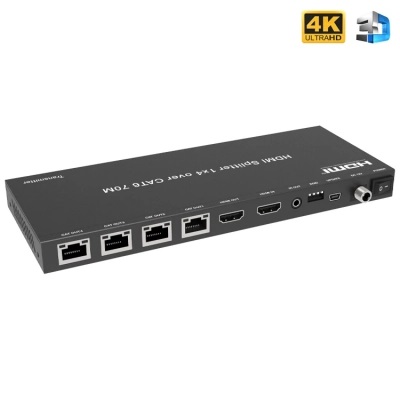

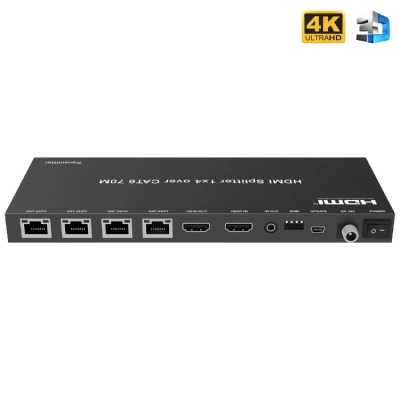

• Входные порты передатчика:
  • 1x HDMI
• Выходные порты передатчика:
  • 1x HDMI
  • 4x CAT (RJ45)
  • 1x IR OUT (3.5mm Mini-jack)
  • 1x EDID DIP-переключатель

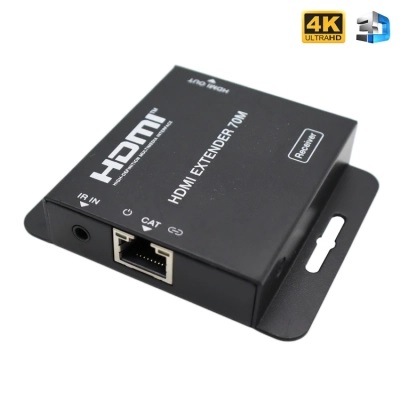

• Входные порты приемников:
  • 1x CAT (RJ45)
  • 1x IR IN (3.5mm Mini-jack)

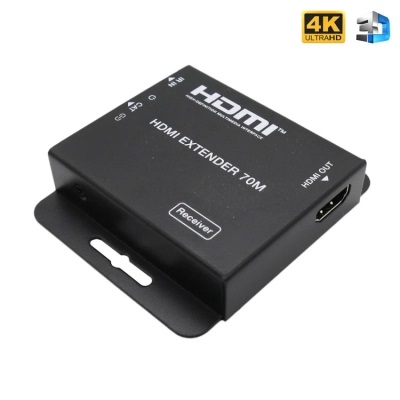

• Выходные порты приемников:
  • 1x HDMI
• Maксимальное расстояние передачи:
  • 40 метров для 4K 30Hz
  • 70 метров для 1080p 60Hz
• Габариты (ДхШхВ) (мм):
  • сплиттер 210 x 83 x 18
  • ресиверы 79,5 x 69 x 16,5
• Масса (г):
  • сплиттер 448
  • ресиверы 130
• Защита от электростатического разряда (статики):
  • ± 8kV (по воздуху)
  •  ± 4kV (при касании)
• Материал корпуса: Металл
• Рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F
• Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
• Относительная влажность: 20~90% RH (без конденсата)
• Внешние блоки питания: 12V 2.5A
• Потребляемая мощность (макс): 11W

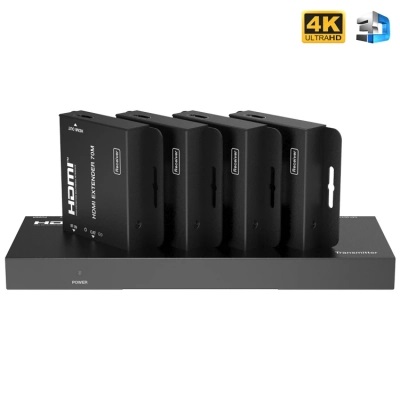

 Комплект поставки:

1. HDMI Сплиттер – 1шт
2. Ресивер – 4 шт
3. ИК-приемник (1.5 м) – 1 шт
4. ИК-передатчик (1.5 м) – 4 шт
5. Адаптер питания 12V2.5A – 1 шт
6. Крепеж, для фиксации сплиттера на вертикальной поверхности – 5 шт
7. Руководство пользователя – 1 шт

Режимы работы EDID переключателя:

Обжимка витой пары

Для правильной работы экстендеров необходимо соблюдать стандартную схему обжима EIA/TIA-568B:
