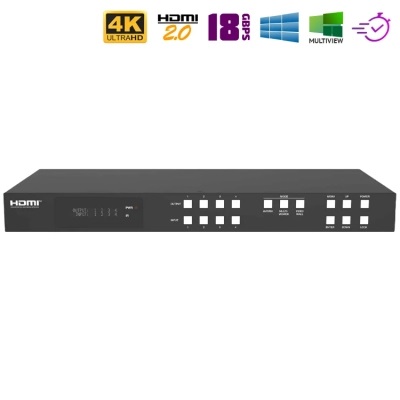

HDMI матрица 4x4 / Dr.HD MA 447 SM

Основное отличие данной модели от более доступной – Dr.HD MA 447 FX – наличие функции мгновенного переключения. Так же, можно встретить слова "бесшовное", "бесподрывное", "безразрывное", "моментальное" переключение. На английском данный тип устройств называется "Seemless". Данный функционал позволяет переключать источники сигнала без какой либо видимой задержки, т.е. экраны не "смаргивают" и изображения не прерывается ни на долю секунды. На некоторых объектах это является обязательным условием.

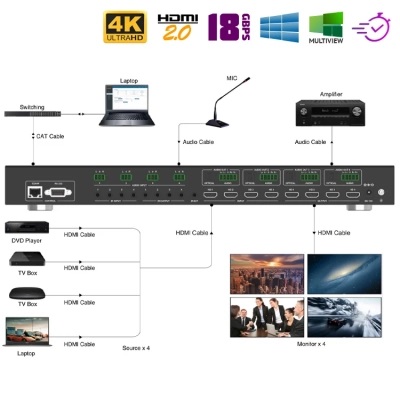

 HDMI матрица Dr.HD MA 447 SM позволяет решать множество задач:

• Раздавать аудио- видео- контент в разрешении 4K от 4 источников на 4 экрана (HDMI матрица)
• Или разделить аудио- видео- контент в разрешении 4K с 1 источника на 4 экрана (HDMI свитч)
• Выводить изображение с 4 источников на 1 экран в различных конфигурациях (мультикартинка)
• Выбирать разрешение, положение и варианты отображения, зумирования и отражения для каждого источника
• Моментально переключаться между источниками без задержек
• Отображать картинку в картинке

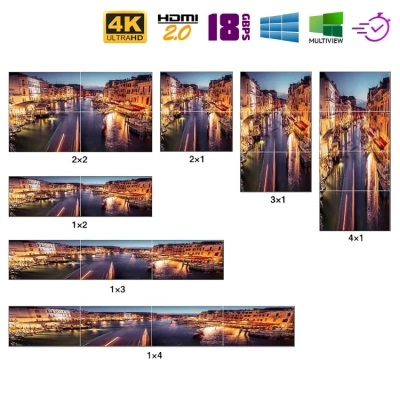

• Построить видеостену размером 2x2, 3x1 и 4x1
• А с несколькими такими устройствами можно собирать выдеостены даже из 81 экрана (9х9) любых конфигураций!
• Извлекать звук из источников сигнала (для подключения усилителей, колонок и саунбаров) и переключать их независимо друг от друга
• Выбирать настройки EDID для каждого экрана
• Управлять устройством с пульта, с кнопок на передней панели, через WEB-интерфейс, TCP/IP или RS-232

Словом, это целый комбайн для самых-самых требовательных заказчиков.

Особенности HDMI матрицы Dr.HD MA 447 SM:

• Совместимость с HDMI 2.0b
• Протокол защиты HDCP 2.2 и ниже
• Поддержка видеоразрешений до 4K @60HZ 4:4:4
• 12 вариантов отображения в режиме мультивизора (мультикартинка)
• 9 режимов работы в режиме видеостены
• Картинка в картинке
• Функция горизонтального и вертикального поворота изображения
• Поддержка аудиоформатов семейства Dolby
• Извлечение звука
• Управление настройками EDID
• Каскадирование до 8 слоев (максимум до 81 дисплея, видеостена размером 9x9)
• Моментальное переключение между источниками без задержки и потери изображений
• Поддержка управления CEC и вывод нескольких разрешений видео
• Управление с пульта ДУ, кнопками с лицевой панели, по RS232, TCP / IP и WEB-интерфейс
• Металлический корпус
• Современная элементная база с дополнительной защитой
• Возможность работы в режиме 24/7
• Гарантия 2 года

Спецификации HDMI матрицы Dr.HD MA 447 SM:

• Версия HDMI: 2.0b
• Версия HDCP: 2.2
• Полоса пропускания: 594MHz/18Gbps
• Видеоразрешения: 480i ~1080P@50/60Hz, 4K2K@24/30Hz, 4K2K@60Hz
• Цветовое пространство: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
• Глубина цвета: 8/10/12-bit
• Аудио форматы: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio
• ИК-частота широкополосная: 20K-60KHz

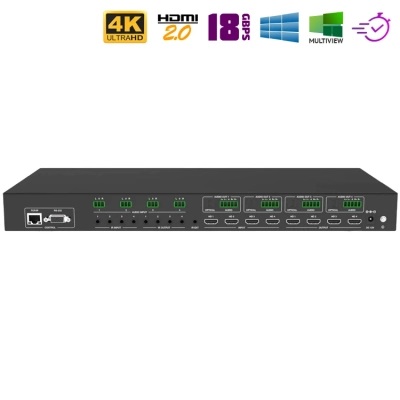

• Входные порты: 4x HDMI, 4x L/R Audio 3pin Phoenix
• Выходные порты: 4x HDMI, 4x SPDIF, 4x L/R Audio 5pin Phoenix
• Порты управления: 1x TCP/IP (RJ45), 1x RS-232, 1x IR EXT (3.5mm, Mini-jack), 4x IR INPUT (3.5mm, Mini-jack), 4x IR OUTPUT (3.5mm, Mini-jack)
• Защита от статики:
  • ± 8kV (по воздуху)
  • ± 4kV (при касании)
• Габариты (ДхГхВ) (мм): 440 x 203 x 44,5
• Масса (г): 2,55
• Материал корпуса: Металл
• Рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F
• Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
• Относительная влажность: 20~90% RH (без конденсата)
• Питания: внешний блок 12V 2,5A (стандарт US/EU, сертификаты CE/FCC/UL)
• Потребляемая мощность (макс): 25W

Комплект поставки:

1. HDMI матрица – 1 шт
2. Пульт ДУ – 1 шт
3. Блок питания 12V/2,5A – 1 шт
4. ИК-приемник (1.5м) – 5 шт
5. ИК-передатчик (1,5 м) – 4 шт
6. Последовательный кабель RS-232 (1,5 м) – 1 шт
7. Разъем Phoenix 5Pin – 4 шт
8. Разъем Phoenix 3Pin – 4 шт
9. Крепление для установки на вертикальные поверхности
10. Инструкция – 1 шт
