Видеомикшер Roland V-1-4K

Последние два десятилетия компания Roland занималась усовершенствованием видеомикшеров начального уровня, и такие продукты, как V-1HD, стали привычным явлением в небольших производственных студиях и на съемочных площадках. Теперь компания переносит этот удобный рабочий процесс в мир 4K с помощью нового V-1-4K — компактного микшера, призванного сделать производство в формате UHD гораздо более доступным.

Компактная производительность 4K

При ширине 32 см V-1-4K остается компактным и портативным устройством, что позволяет инженерам легко интегрировать его в тесные пространства и перевозить с места на место. Несмотря на впечатляюще компактные размеры, он оснащен 8-канальным видеомикшером, способным работать в режиме 2160p60 с поддержкой HDR.

Масштабируемые Входы HDMI

Каждый из пяти входов HDMI оснащен собственным встроенным скалером. Они поддерживают источники как в формате HD, так и в формате 4K с разной частотой кадров, что позволяет использовать камеры, ноутбуки и устройства воспроизведения без необходимости согласовывать разрешение.

Это особенно удобно для площадок и производственных команд, которые хотят постепенно переходить на 4K. Существующее оборудование высокой четкости можно использовать вместе с новыми источниками сверхвысокой четкости (UHD), при этом коммутатор будет автоматически выполнять преобразование.

Ваши Параметры вывода

Пять одновременных HDMI-выходов V-1-4K обеспечивают высокую гибкость. Выходы 1 и 2 имеют фиксированное разрешение 4K для PGM и PVW, а разрешения выходов 3 и 4 можно понизить до HD. Это позволяет легко использовать комбинацию дисплеев с разрешением 4K и HD, что часто бывает необходимо на объектах, находящихся в процессе модернизации.

Выходы 3 и 4 также можно использовать в матричном режиме, что позволяет при необходимости направлять входные сигналы непосредственно на определенные выходы. Выход 5 предназначен для мультипросмотра в разрешении 1080p, что обеспечивает чистоту и организованность мониторинга.

Кроме того, есть встроенный выход для захвата видео через USB Type-C с поддержкой разрешения до 4K60p, что упрощает потоковую передачу и запись без необходимости в дополнительном оборудовании.

Область интереса для съемки с разных ракурсов

Одна из самых интересных функций — режим «Область интереса» (Region of Interest, ROI). Несмотря на то, что V-1-4K имеет восемь каналов и пять входов HDMI, ROI позволяет разделить вход HDMI 1 на четыре отдельных канала. Каждый канал можно использовать как отдельный источник, что позволяет превратить одну 4K-камеру в четыре разных источника видео.

Для небольших съемочных групп или тех, кто ограничен в бюджете, это может иметь большое значение. Это простой способ снимать с нескольких ракурсов с помощью одной камеры, при этом мультипросмотрщик четко отображает различные области интереса для быстрой идентификации.

Встроенные слои и эффекты

V-1-4K состоит из трех слоев композиции: фона, PinP-Keyer и DSK поверх него. Положение «картинка в картинке» полностью регулируется, что позволяет изменять размер и положение источников видео по мере необходимости.

Инструмент для создания ключей поддерживает как Luma, так и Chroma-кейинг, а DSK предлагает Luma-кейинг для титров и наложений. С помощью этих инструментов можно легко добавлять графику, логотипы или нижние титры в прямые эфиры.

Гибкие Варианты управления

Компания Roland интегрировала программное обеспечение для удаленного управления на Mac, Windows и iPad, предоставив пользователям полный доступ к микшерному пульту с компьютера или планшета. Это удобно для инженеров, которым нужен доступ к микшерному пульту на объекте, но он установлен в труднодоступном месте.

V-1-4K также работает с недавно выпущенным БЕСПЛАТНЫМ приложением VenuSet от компании Rolands. Приложение позволяет интеграторам создавать упрощенные пользовательские панели управления, что идеально подходит для прокатных компаний, сдающих оборудование в аренду религиозным организациям или корпоративным пространствам, в которых нет собственного специалиста по видео.

Для более продвинутой интеграции предусмотрен порт LAN, поддерживающий команды TCP и управление PTZ-камерой. Устройство также совместимо с Roland Graphics Presenter, что позволяет легко добавлять титры, логотипы и графику в прямые трансляции, создавая более профессиональный эффект.

Практичный вариант для организаторов мероприятий и интеграторов

Модель V-1-4K хорошо подходит для тех случаев, когда простота использования не менее важна, чем производительность. Знакомый рабочий процесс помогает инженерам и специалистам перейти на 4K без необходимости переучиваться.

Это также отличный выбор для инженеров-фрилансеров, работающих в корпорациях, образовательных учреждениях или государственных организациях. Простота управления в сочетании с гибкими настройками и надежностью Roland позволяет легко использовать его в нескольких проектах.

Простой путь к 4K

Для производственных команд, которые хотят перейти на формат UHD без лишних сложностей, V-1-4K станет практичным решением. Благодаря поддержке источников HD и 4K, гибкой маршрутизации и простоте управления он открывает возможности для работы с 4K по доступной цене.

Если вы планируете создать видеосистему с прицелом на будущее или модернизировать существующую, V-1-4K позволит вам легко перейти на формат 4K, сохранив при этом простоту, которой славятся микшеры начального уровня Roland.

Video

Video Processing

4:2:2 (Y/Pb/Pr), 8-bit

Number of Video Channels

5 channels

Video Input Formats

HDMI IN 1--5:
720/60p, 59.94p, 50p
1080/59.94i *1, 50i *1
1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p
2160/60p *2, 59.94p *2, 50p *2, 30p, 29.97p, 25p, 24p, 23.98p
UXGA(1600x1200/60Hz), WUXGA(1920x1200/60Hz), WQHD(2560x1440/60Hz) *3
* Conforms to CEA-861-G, VESA CVT.
* HDMI IN 5 support Roland FILL+KEY signal
* Color Gamut and Dynamic Range are the same as the system format.
*1 The input interlaced video signal is converted to progressive video signal by internal processing.
*2 HDMI IN 1--3 supports YUV420.
*3 Reduced Blanking

Video Output Formats

HDMI OUT 1--2:
1080/60p *1, *3
1080/59.94p *1, *4
1080/50p *1, *5
1080/30p *1, *6
1080/29.97p *1, *7
1080/25p *1, *8
1080/24p *1, *9
1080/23.98p *1, *10
2160/60p *2, *3
2160/59.94p *2, *4
2160/50p *2, *5
2160/30p *2, *6
2160/29.97p *2, *7
2160/25p *2, *8
2160/24p *2, *9
2160/23.98p *2, *10

*1 System Format = 1080p
*2 System Format = 2160p
*3 Frame Rate = 60 Hz
*4 Frame Rate = 59.94 Hz
*5 Frame Rate = 50 Hz
*6 Frame Rate = 30 Hz
*7 Frame Rate = 29.97 Hz
*8 Frame Rate = 25 Hz
*9 Frame Rate = 24 Hz
*10 Frame Rate = 23.98 Hz

HDMI OUT 3--4:
1080/60p *1, *3, *4
1080/59.94p *1, *3, *5
1080/50p *1, *3, *6
1080/30p *1, *3, *7
1080/29.97p *1, *3, *8
1080/25p *1, *3, *9
1080/24p *1, *3, *10
1080/23.98p *1, *3, *11
2160/60p *2, *4
2160/59.94p *2, *5
2160/50p *2, *6
2160/30p *2, *7
2160/29.97p *2, *8
2160/25p *2, *9
2160/24p *2, *10
2160/23.98p *2, *11

*1 System Format = 1080p
*2 System Format = 2160p
*3 System Format = 2160p and Down-convert = ON
*4 Frame Rate = 60 Hz
*5 Frame Rate = 59.94 Hz
*6 Frame Rate = 50 Hz
*7 Frame Rate = 30 Hz
*8 Frame Rate = 29.97 Hz
*9 Frame Rate = 25 Hz
*10 Frame Rate = 24 Hz
*11 Frame Rate = 23.98 Hz
* Color Gamut: Rec.709, Rec.2020
* Dynamic Range: SDR, HDR PQ (HDR10), HDR HLG
* HDMI OUT 3--4 can be Down-convert out (1080p) when system format is 2160p.
* Conforms to CEA-861-G.

HDMI OUT 5 (MULTI-VIEW):
1080/60p
* Color Gamut: Rec.709
* Dynamic Range: SDR
* Conforms to CEA-861-G.
USB STREAM:
1080/60p, 59.94p, 50p, 30p, 29.97p, 25p
2160/60p, 59.94p, 50p, 30p, 29.97p, 25p
*Supports Uncompressed Video (YUY2) and Compressed Video (Motion JPEG).

Still Image

Bitmap File (.bmp) Up to 3840 x 2160 pixels, 24-bit color, uncompressed.
* It can be stored up to 2 files in the internal memory.

Video Effects

Transition: Cut, Mix (Dissolve), WIPE (8 types), SPLIT (2 types)
Composition: PinP x 1 (Square), Keyer x 1 (Luminance Key, Chroma Key), DSK (Luminance Key), Roland FILL+KEY Mode
Other: Multi-View (1 types), Still Image capture, Still Image playback, Output fade (Audio, Video: Black), Test pattern output

Audio

Audio Processing

Sample rate: 24 bits, 48 kHz

Number of Audio Channels

14 channels

Audio Formats

USB STREAM (input/output): Linear PCM, 16 bits, 48 kHz, 2 ch
HDMI IN: Linear PCM, 24 bits, 48 kHz, 2 ch
HDMI OUT: Linear PCM, 24 bits, 48 kHz, 2 ch

Audio Effects

Channel Effects: High pass filter, Noise gate, Compressor, 4-Band equalizer, Delay, Auto mixing
Master Effects: 4-Band equalizer, Compressor/Limiter, 15-Band GEQ, Delay
Other: Output fade, Test tone output

Common Section

Other Functions

Memory (8 types)
Panel lock function
EDID Emulator
Auto Switching
Smart Tally
Remote Camera Control (Up to 5 units)

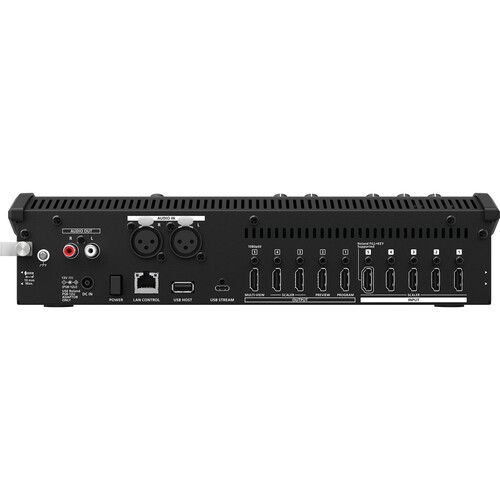

Connectors

Video Input Connectors

HDMI IN 1--5: HDMI type A x 5 (HDMI2.0)
* HDCP 1.4 2.2 Supported
* Multi-format Supported

Video Output Connectors

HDMI OUT 1--4: HDMI type A x 4 (HDMI2.0)
* HDCP 1.4 2.2 Supported

HDMI OUT 5: HDMI type A x 1 (HDMI1.4)
* HDCP 1.4 Supported

USB STREAM: USB Type-C (R) (USB2.0 / USB3.2 Gen1)

Audio Input Connectors

Analog:
AUDIO IN 1--2: XLR type

Digital:
USB STREAM: USB Type-C (R)
HDMI IN 1--5: HDMI type A x 5

Audio Output Connectors

Analog:
AUDIO OUT 1--2: RCA phono type

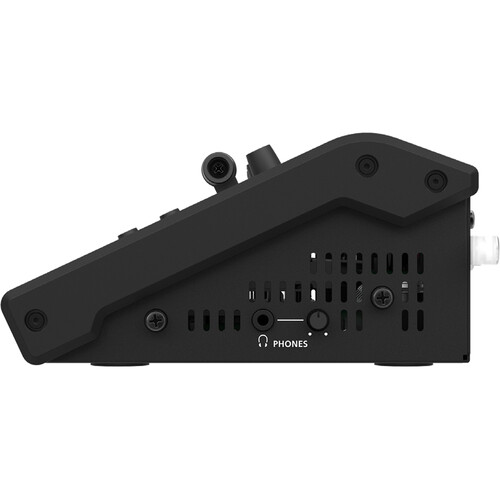

PHONES: Stereo miniature phone type

Digital:
USB STREAM: USB Type-C (R)
HDMI OUT 1--5: HDMI type A x 5

Other Connectors

USB HOST: USB A type (for USB flash drive)
USB STREAM: USB Type-C (R) (for remote control from PC and iPad)
LAN CONTROL: RJ45, 100BASE-T (for Remote Control)

Audio Input/Output Characteristics

Input Level

AUDIO IN 1, 2: +4 dBu (Maximum: +24 dBu)

Input Impedance

AUDIO IN 1, 2: 16 k ohms

Output Level

AUDIO OUT 1, 2: -10 dBu (Maximum: +10 dBu)
PHONES: 92 mW + 92 mW (32 ohms)

Output Impedance

AUDIO OUT 1, 2: 1 k ohms
PHONES: 10 ohms

Others

Power Supply

AC adaptor

Current Draw

4 A

Power Consumption

52 W

Operation Temperature

+0 to +40 degrees Celsius
+32 to +104 degrees Fahrenheit

Dimensions

330 (W) x 164 (D) x 79 (H) mm
13 (W) x 6-1/2 (D) x 3-1/8 (H) inches

Weight (excluding AC adaptor)

1.9 kg
4 lbs 4 oz

Accessories

Startup Guide
Leaflet "USING THE UNIT SAFELY"
AC adaptor
Power cord
