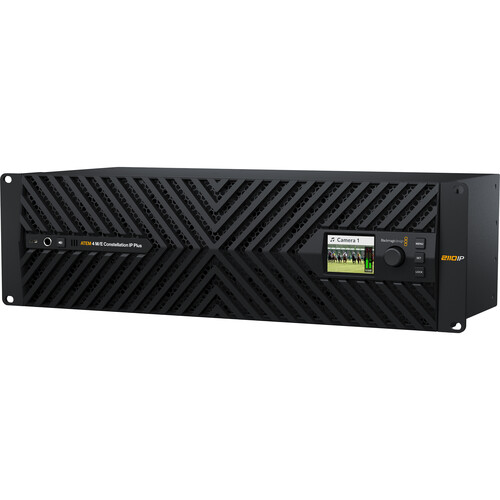

Видеомикшер Blackmagic ATEM 4 M/E Constellation IP Plus

ATEM 4 M/E Constellation IP Plus — это гораздо более крупный и мощный видеомикшер для прямых трансляций с большим количеством видеовходов и выходов! Он имеет полностью соответствующую стандарту SMPTE-2110 конструкцию с высокоскоростными соединениями Ethernet 100G. Как и в меньшей модели, все IP-видеосоединения полностью резервированы и соответствуют стандарту SMPTE-2022-7. Вы получаете впечатляющие 64 входа и 52 выхода, 16 ATEM Advanced Keyer, 4 многоракурсных монитора и 2 процессора SuperSource, что в сумме составляет 12 DVE. Идеально подходит для масштабных прямых трансляций!

ATEM 4 M/E Constellation IP

Стандартная модель 4 M/E имеет 32 стандартизированных входа SMPTE-2022-7 с 4 наборами двойных резервных Ethernet-соединений 100G. Кроме того, она оснащена 24 выходами SMPTE-2110, 16 расширенными ключами ATEM, 4 мультивизорами и 2 SuperSource, то есть в общей сложности 12 DVE.

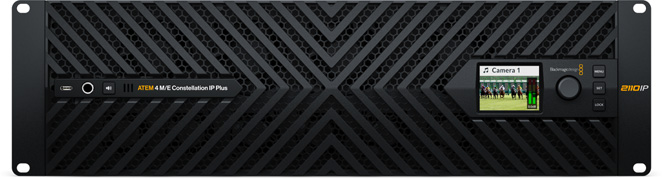

ATEM 4 M/E Constellation IP Plus

Массивная модель 4 M/E Plus оснащена 64 стандартизированными входами SMPTE-2022-7 с 8 наборами двойных резервных 100-гигабитных Ethernet-подключений. Кроме того, она имеет 48 выходов SMPTE-2022-7, 16 расширенных ключей ATEM, 4 мультипросмотра и 2 SuperSource, то есть в общей сложности 12 DVE.

Работает с 12G-SDI или IP-видео по стандарту SMPTE-2110!

Добавьте 12G-SDI

Для подключения к оборудованию SDI просто добавьте устройство Blackmagic SDI Expander 8x12G. Оно поддерживает двунаправленную передачу данных, имеет 8 входов 12G‑SDI и 8 выходов 12G‑SDI для захвата и воспроизведения. Благодаря нескольким портам Ethernet вы можете подключить как IP-, так и SDI-видео!



Добавьте IP-видео 10G

Подключитесь к оборудованию SMPTE-2110 с помощью недорогого 10-гигабитного Ethernet-адаптера Blackmagic StudioBridge 10G PWR. Он преобразует один порт Ethernet ATEM в 8 портов 10-гигабитного Ethernet для IP-видеосвязи 2110. Кроме того, он обеспечивает мощность PoE++ 90 Вт на порт 10G Ethernet!

Добавьте коммутатор Ethernet 100G

Вы можете использовать любой из IP-видеопортов ATEM 100G Ethernet 2110 для подключения 8 входных и выходных каналов коммутатора к одному соединению! Просто подключите его к коммутатору Blackmagic Ethernet Switch 820. Затем вы сможете настроить маршрутизацию для оборудования с поддержкой IP и SDI!



Два Ethernet-соединения 100G для резервного копирования SMPTE‑2110!

ATEM 4 M/E Constellation IP поддерживает несколько соединений SMPTE-2110 через Ethernet 100G, обеспечивая 8 входных и 8 выходных видеоканалов на каждом соединении! Коммутатор распределяет входы и выходы между несколькими соединениями Ethernet 100G. Каждое соединение Ethernet 100G оснащено двумя отдельными разъемами, поддерживающими резервирование SMPTE-2110, поэтому каждый порт можно подключить к отдельному сетевому коммутатору. В соответствии со стандартом SMPTE 2022-7 при бесшовной защите коммутатор отправляет по соединениям две идентичные копии видео- и аудиоданных, а на принимающей стороне сравнивает входящие RTP-пакеты по порядковому номеру и восстанавливает идеальный видеокадр из первого поступившего пакета пикселей. Коммутатор работает абсолютно бесшумно!

Ознакомьтесь с привычными функциями ATEM Constellation!

Переключение микширования эффектов True Broadcast Style

В ATEM Constellation используется профессиональный режим «программа/превью», аналогичный тому, как крупные вещательные компании используют микшерные пульты для прямых трансляций. Это означает, что вы используете тот же тип микшерного пульта, что и в телевизионной индустрии. Как бесплатное программное обеспечение ATEM Software Control, так и дополнительные аппаратные панели ATEM Advanced Panels позволяют переключать источники в режиме «программа/превью». Это значит, что вы можете выбрать источник на шине предварительного просмотра, чтобы убедиться в его корректности, прежде чем нажать кнопку CUT или AUTO для включения в эфир. Этот двухэтапный процесс программирования/предварительного просмотра позволяет избежать множества ошибок! Функция программирования/предварительного просмотра делает ATEM Constellation лучшим решением для подготовки студентов к карьере на телевидении!

Полная конвертация стандартов и повторная синхронизация всех входов!

Одно из преимуществ видео в стандарте SMPTE-2110 заключается в том, что все сетевые источники видео обычно используют один и тот же видеостандарт. Однако в реальной жизни все не так просто, как в теории, ведь в реальном мире часто царит хаос! Иногда приходится работать с источниками видео, которые используют видеостандарт, отличный от того, который установлен в вашем видеомикшере ATEM. ATEM 4 M/E Constellation IP решает эту проблему, поскольку каждый входной видеоканал оснащен специальным конвертером стандартов. Это означает, что все источники видео автоматически конвертируются в стандарт видеомикшера. Вы можете просто подключить любой источник видеосигнала к IP-коммутатору ATEM 4 M/E Constellation и получить стабильный источник видеосигнала. Все просто работает!

Выход USB-веб-камеры для видеопрограмм

Для прямых трансляций разъем USB-C на задней панели ATEM Constellation IP можно использовать в качестве источника для веб-камеры. Это значит, что вы можете подключить его к компьютеру и работать с любым программным обеспечением для видеомонтажа! Программа воспринимает ATEM Constellation как обычную веб-камеру, но на самом деле это профессиональный видеомикшер. Это гарантирует полную совместимость с любым программным обеспечением для видеомонтажа в разрешении 1080HD. Выберите любое удобное для вас программное обеспечение, например Zoom или Microsoft Teams, чтобы по-новому проводить презентации с использованием профессиональной многокамерной системы в стиле телевещания! Веб-камера ATEM Constellation также совместима с программами для стриминга, такими как Open Broadcaster, XSplit Broadcaster и другими!

Выбирайте между аппаратными и программными панелями управления

Все микшерные пульты ATEM оснащены широким спектром аппаратных и программных средств управления, а также позволяют использовать общие панели управления для всех моделей ATEM на разных мероприятиях. В комплект поставки ATEM Constellation входит бесплатная программная панель управления для Mac и Windows. Программное обеспечение подключается к микшерному пульту через Ethernet или USB, и с его помощью можно управлять микшерным пультом, загружать медиафайлы, микшировать звук и управлять камерами. Если вам нужно больше возможностей, вы можете добавить расширенную панель ATEM для профессионального микширования или панель управления камерами ATEM. Существует даже SDK для разработчиков ATEM, с помощью которого можно создать собственное решение для автоматизации!

Несколько мультивидов с метками, счетчиками и измерительными приборами

Контролируйте все источники на одном мониторе с помощью встроенной функции мультипросмотра! Обе модели ATEM 4 M/E Constellation имеют 4 независимых мультипросмотра! Как и все видеовходы и внутренние источники, мультипросмотр можно подключить к любому из разъемов Ethernet 100G стандарта SMPTE-2110. Все мультипросмотры настраиваются независимо друг от друга и могут поддерживать 4, 7, 10, 13 или 16 одновременных просмотров. Это целых 64 вида на 4 мониторах обеих моделей ATEM 4 M/E Constellation IP. Вы также можете добавить рамку с подсчетом, метку источника и индикаторы уровня сигнала в качестве наложений на каждый вид. Красная и зеленая рамки отображают количество источников в эфире.

ATEM 4 M/E Constellation IP оснащен 4 мультиэкранными выходами высокой четкости, что позволяет выводить на 4 экрана до 64 различных изображений с камер, программные и предварительные выходы и многое другое!

Трансляции, DVE, Stingers и многое другое!

ATEM Constellation включает в себя широкий спектр встроенных переходов вещательного качества, таких как наложение, затухание, стирание и другие. Все переходы можно настроить в меню управления системой, изменив цвет, ширину, положение, направление и другие параметры рамки. Коммутатор ATEM Constellation оснащен мощным процессором цифровых видеоэффектов для переходов DVE, с помощью которого можно вытеснить текущее изображение за пределы экрана, показав под ним новое видео. DVE можно использовать даже для создания графических переходов со стиранием. Чтобы избежать ошибок, в ATEM Constellation есть функция предварительного просмотра переходов, которая позволяет настроить переходы перед их включением в эфир!

Включает бесплатную панель управления программным обеспечением

Программная панель управления ATEM дает вам полный контроль над коммутатором и поставляется бесплатно. Программная панель управления ATEM имеет красивый интерфейс с визуальным коммутатором и палитрами параметров для быстрой настройки. К коммутатору могут подключаться несколько пользователей через Ethernet, и все они могут одновременно работать над разными частями мероприятия! Программная панель управления ATEM также позволяет управлять камерами, микшированием звука, мультимедиа, программировать макросы и даже управлять дисковыми рекордерами HyperDeck. Вы даже можете сохранять полное состояние микшера в виде XML-файлов, а все медиафайлы — в виде резервных копий из медиапула. Кроме того, программу можно запускать на Mac или Windows!

Добавьте скорость на панель ATEM Advanced

Все коммутаторы ATEM Constellation оснащены различными панелями ATEM Advanced на выбор. Панели ATEM Advanced имеют стандартную для отрасли раскладку M/E. Каждая панель оснащена встроенными ЖК-дисплеями для отображения меню, высококачественными кнопками с настраиваемой подсветкой, джойстиком DVE и Т-образным фейдером. Вы даже можете настраивать макросы и запускать их! Все ряды кнопок M/E оснащены встроенными ЖК-дисплеями для динамической маркировки кнопок ввода. Даже панели меньшего размера могут управлять 4-позиционным переключателем M/E, поскольку вы можете выбрать ряд M/E, которым хотите управлять. Вы можете добавить расширенную панель 2 M/E с 10, 20 или 30 входными кнопками. Или массивную модель 4 M/E с 4 рядами M/E и 40 входными кнопками в каждом ряду!

Добавьте стоечную панель ATEM для мониторинга

Конструкция коммутатора ATEM 4 M/E Constellation IP в вещательном стиле предусматривает охлаждение спереди назад, поэтому на передней панели остается мало места для элементов управления. Чтобы решить эту проблему, вы можете установить в стойку панель управления ATEM Monitoring Rack Panel! Она оснащена теми же элементами управления, что и обычные модели ATEM Constellation SDI, но представляет собой независимый преобразователь для мониторинга и комбинацию панели управления. Она предназначена для установки в стойку и оснащена кнопками премиум-класса для управления коммутатором ATEM 4 M/E Constellation IP! Здесь даже есть специальный порт управления Ethernet! Он также выполняет функцию резервного преобразователя 10G Ethernet SMPTE-2022-7 в 12G-SDI и HDMI для локального видеомониторинга. На передней панели даже есть 5-контактный интерфейс для обратной связи!

Получите отраслевой стандарт профессионального управления камерами

Новая панель управления камерами ATEM оснащена 4 стандартными контроллерами для камер, обеспечивающими тот же рабочий процесс, что и цепочки камер стоимостью в сотни тысяч долларов! Портативная панель управления камерами ATEM может быть установлена на рабочем столе или на выдвижной полке. Все управляющие команды отправляются на камеры с помощью протокола управления камерами SDI на камерах Blackmagic URSA Broadcast и Blackmagic Studio, а также через REST API на камерах Blackmagic URSA Cine 12K. Вы получаете специальные элементы управления, в том числе джойстик в стиле CCU, а также элементы управления цветом RGB-камеры, общим усилением, затемнением, диафрагмой и т. д. Кроме того, все элементы управления расположены в привычном для вещательных компаний порядке, что идеально подходит как для опытных, так и для начинающих операторов!

Никаких ежемесячных платежей и скрытых расходов!

При покупке коммутаторов ATEM вы получаете все функции по единой цене. Это значит, что все функции включены и всегда готовы к использованию! Вам не нужно платить за лицензию, чтобы пользоваться функциями, и вы не будете нести ежемесячные расходы. Это значит, что срок действия вашей лицензии не истечет за 5 минут до запуска программы! Расширенные функции, такие как многооконный режим, SuperSource, DVE и ATEM Advanced Keyers, всегда включены и доступны! Кроме того, вы можете использовать бесплатное программное обеспечение ATEM Software Control на неограниченном количестве компьютеров. Это важно, если вы распределяете обязанности между несколькими людьми, которые занимаются микшированием звука, подготовкой графики, управлением камерами и работой с видеомикшером!

Создавайте 100-гигабитные Ethernet SMPTE-2110 IP-видеосистемы!

HyperDeck ISO Recorder 100G

Устройство HyperDeck ISO Recorder 100G предназначено для работы в режиме реального времени и может одновременно записывать видео с 8 камер в файлы ProRes на сетевое хранилище. Эти записи можно отредактировать позже или использовать для воспроизведения в режиме реального времени с помощью DaVinci Resolve! Устройство также оснащено резервными портами Ethernet 100G для SMPTE-2022-7.

Blackmagic SDI Expander 8x12G

Переведите все свое оборудование 12G-SDI, включая камеры и системы мониторинга, на современные системы SMPTE-2110 на базе 100G Ethernet. Поддерживает восемь входов 12G-SDI и восемь выходов 12G-SDI для всех стандартов видео высокой и сверхвысокой четкости до 2160p60. Есть даже резервные соединения 100G Ethernet по стандарту SMPTE-2022-7!

Blackmagic StudioBridge 10G PWR

Подключайтесь к камерам и конвертерам SMPTE-2110 на базе 10G Ethernet! Этот двунаправленный видеоконвертер SMPTE-2110 позволяет подключить резервный 100-гигабитный Ethernet к 8 отдельным 10-гигабитным Ethernet-соединениям. Он предназначен для объединения 10-гигабитных каналов в резервные 100-гигабитные системы. Поддерживает мощность PoE++ 90 Вт на каждом 10-гигабитном Ethernet-соединении.
