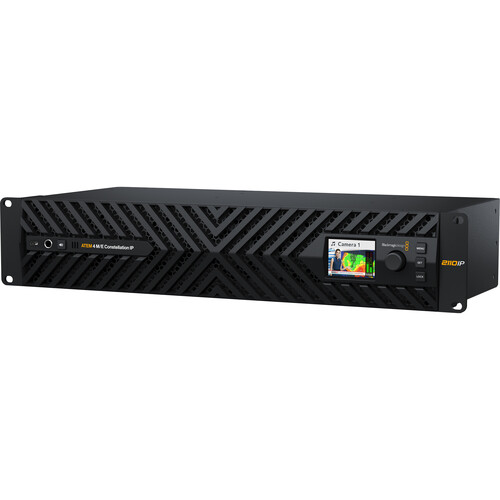

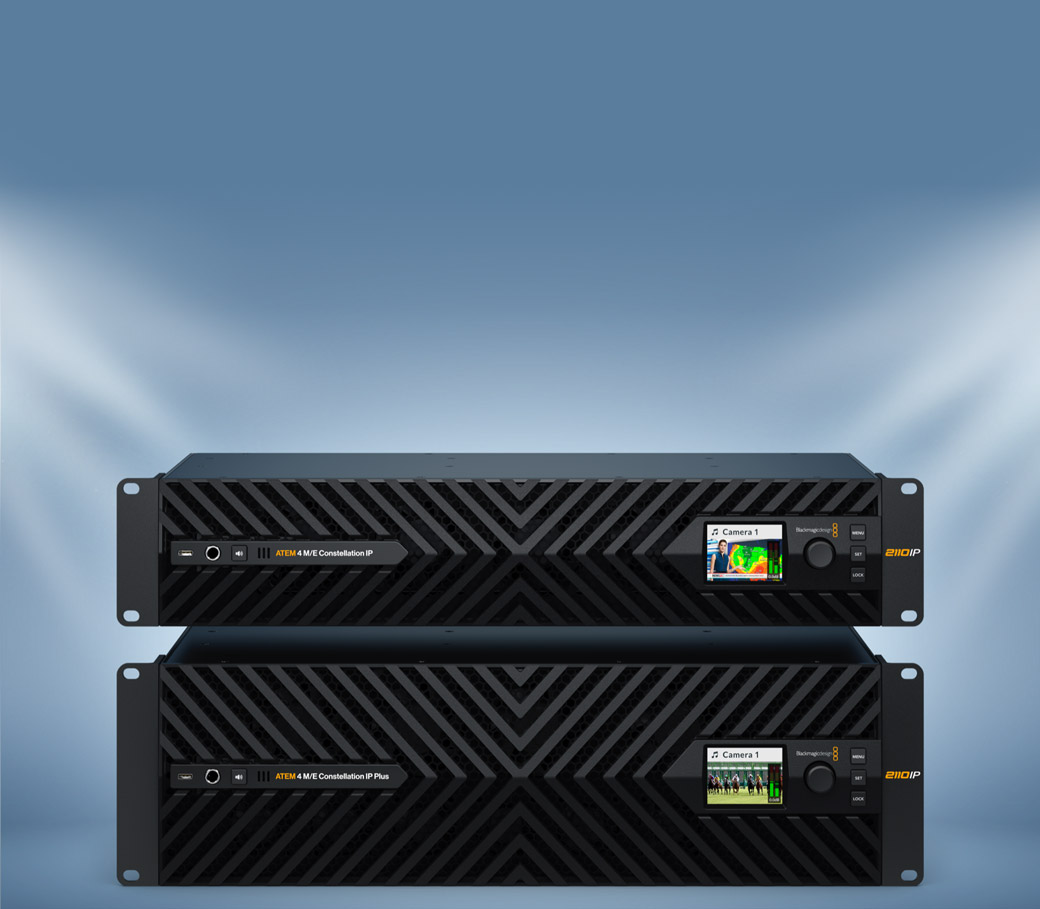

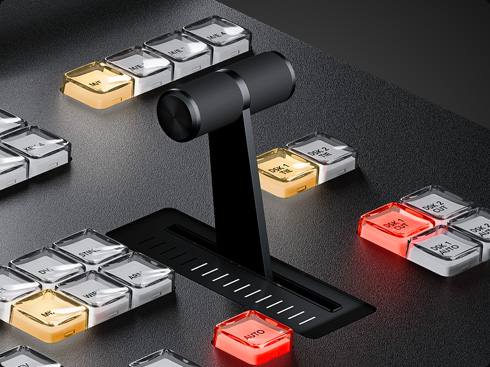

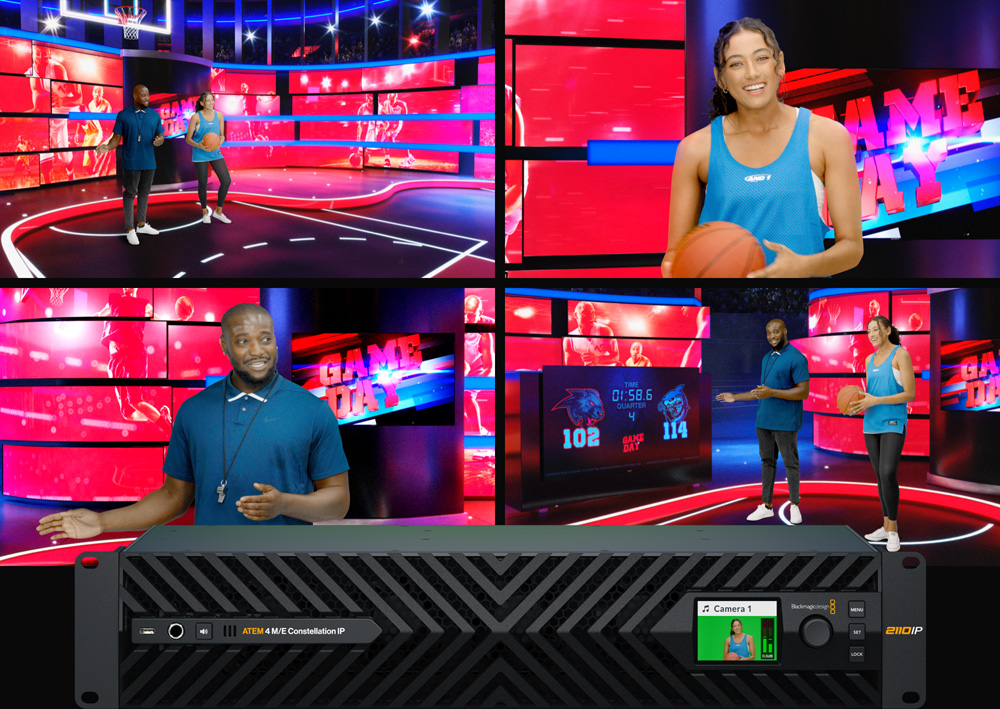

Видеомикшер Blackmagic ATEM 4 M/E Constellation IP

100G 2110 IP-сети

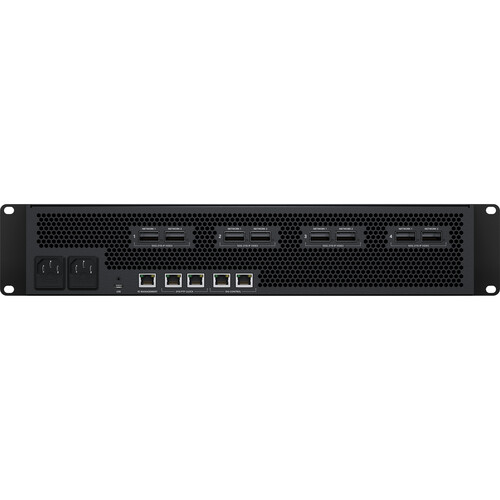

8 разъемов QSFP28 100G.

Поддерживает резервную передачу IP-потоков по двум сетям 2110 в соответствии со стандартом ST 2022-7.

Отправители и приемники на пару 100 Гбит/с

8 x Ultra HD

Сеть управления 10G

Два разъема Ethernet 10G RJ45 для управления NMOS, а также для загрузки носителей, сохранения и загрузки предустановок.

Справочная сеть

2 разъема RJ45 Ethernet для подключения часов PTP 2110.

Управление 1G

1 разъем RJ45 Ethernet. Поддерживает 10/100/1000 BASE-T. Для утилиты настройки ATEM и обновления программного обеспечения.

Аналоговые аудиовыходы

1 разъем для наушников 6,35 мм.

Общее количество видеовходов

32

Общее количество видеовыходов

28

Общее количество вспомогательных выходов

24

Общее количество аудиовыходов

1 разъем для наушников 6,35 мм.

1 динамик

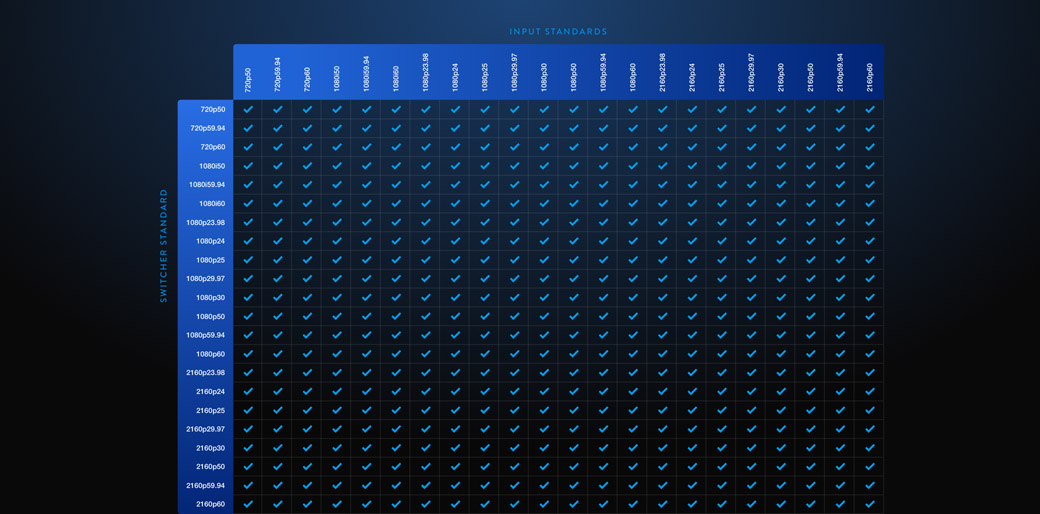

Конвертеры частоты кадров и форматов

На всех 32 входах

Дополнительные аудиовыходы

1 разъем для наушников 6,35 мм. (Звук будет представлять собой смесь PGM, звукорежиссёрской работы, продюсирования и фонограммы.)

1 встроенный динамик.

Выходы программы SDI

Любой из 24 выходов.

Предварительные выходы SDI

Любой из 24 выходов.

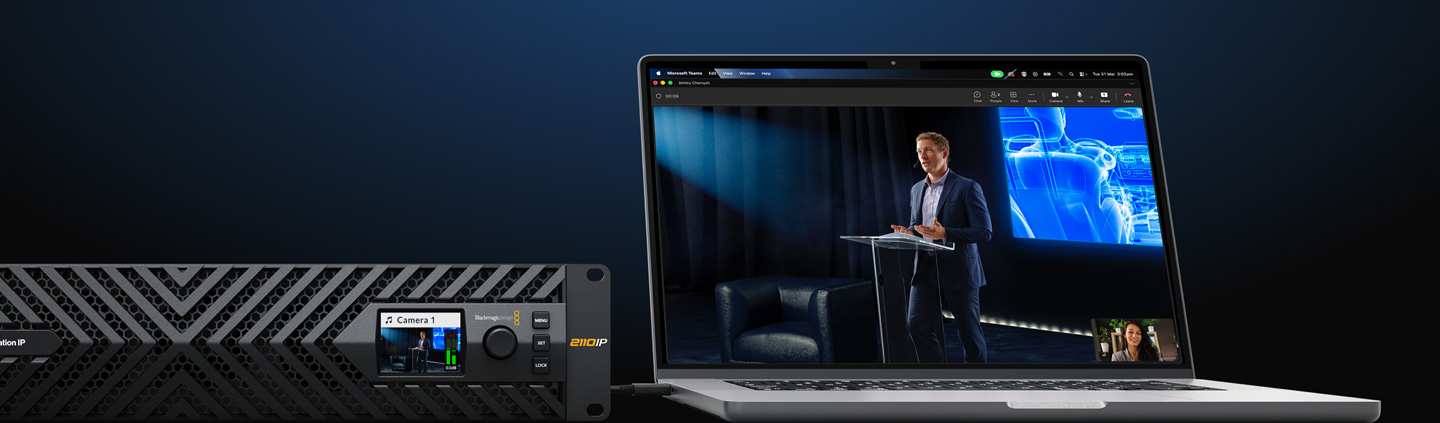

Вывод веб-камеры

Задний порт USB-C поддерживает разрешение 720p или 1080p в формате PGM.

Подключение панели управления

2 разъема Ethernet 10G RJ45 для подключения к панели, управления NMOS, загрузки носителей, сохранения и загрузки предустановок.

Внутренний генератор временных кодов

Да

Компьютерный интерфейс

Задний порт USB-C поддерживает USB 3.0 для подключения внешнего USB-аудио (Fairlight Live), вывода изображения с веб-камеры, утилиты ATEM Setup и обновления программного обеспечения.

Фронтальный порт USB-C поддерживает USB 2.0 только для обновлений и настройки.

Власть

2 входа питания IEC C14.

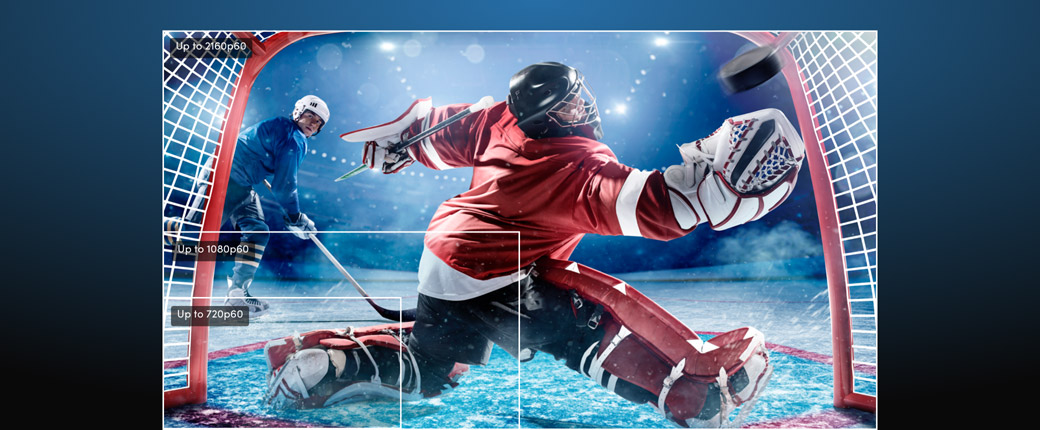

Стандарты HD-видео

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Соответствие требованиям SMPTE

SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

Видеосэмплинг

4:2:2

Точность цветопередачи

10-битный.

SMPTE 2110-20 (Несжатое видео)

IGMP v2

SMPTE 2110-21 (Формирование транспортного потока)

Отправитель: Узкий

Приёмник: узконаправленный, широконаправленный синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия аудиосигналу: Уровень C

SMPTE 2110-40 (Дополнительные данные)

Полный доступ ко всему потоку дополнительных данных SMPTE. Включает RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 является опциональным для видео 2160p59.94 и 2160p60 в формате IP 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

СТ 2059-1

СТ 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление соединениями NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная группировка

NMOS BCP-004-01

Возможности приемника

Ключевые элементы восходящего потока

16

Кейерсы, работающие в нисходящем потоке

4

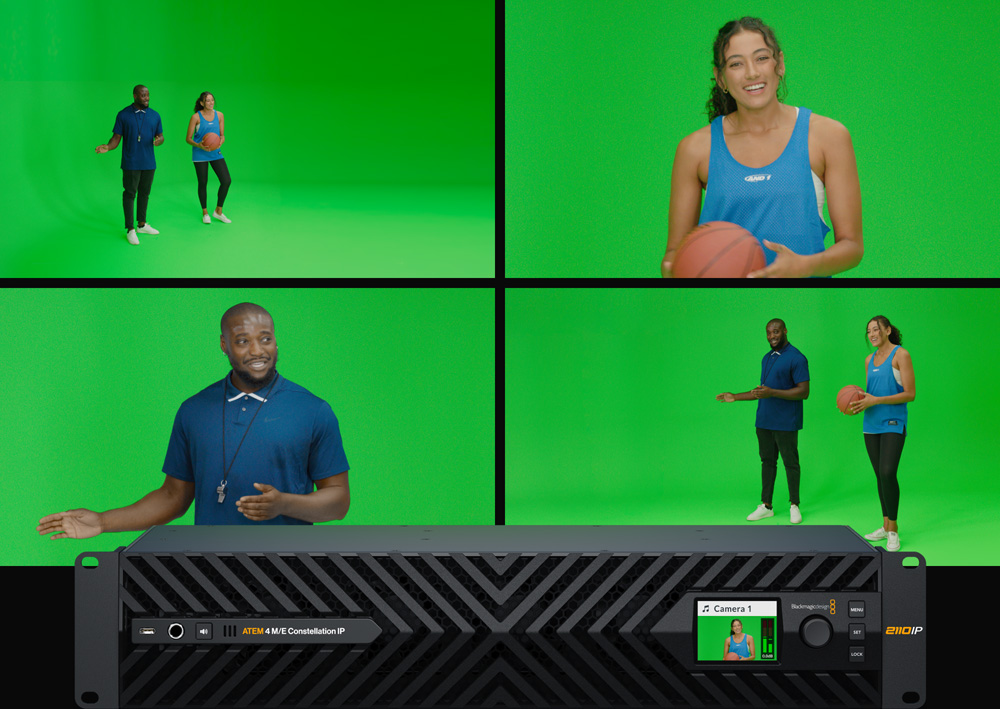

Усовершенствованные хромакейеры

16

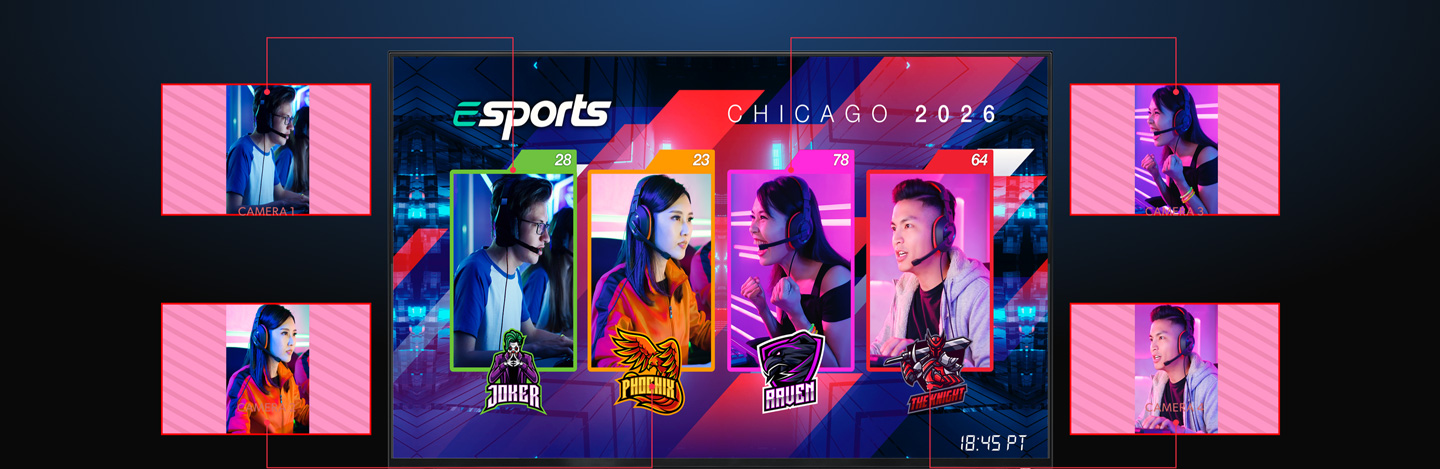

СуперИсточник

2

Поддержка обратной связи

Да

Поддержка Mix Minus

Да

Линейные/люма-кейеры

20

Переходный ключ (Stinger/DVE)

4 Стингера, 4 ДВЭ.

Общее количество слоев

28

Генераторы шаблонов

21

Генераторы цвета

2

DVEs

4

Контроль

2 разъема Ethernet 10G RJ45 для подключения к панели, управления NMOS, загрузки носителей, сохранения и загрузки предустановок.

Маршрутизируемые окна

64

Счет

Красный цвет обозначает программу, зеленый — предварительный просмотр.

Метки источников Windows

Да

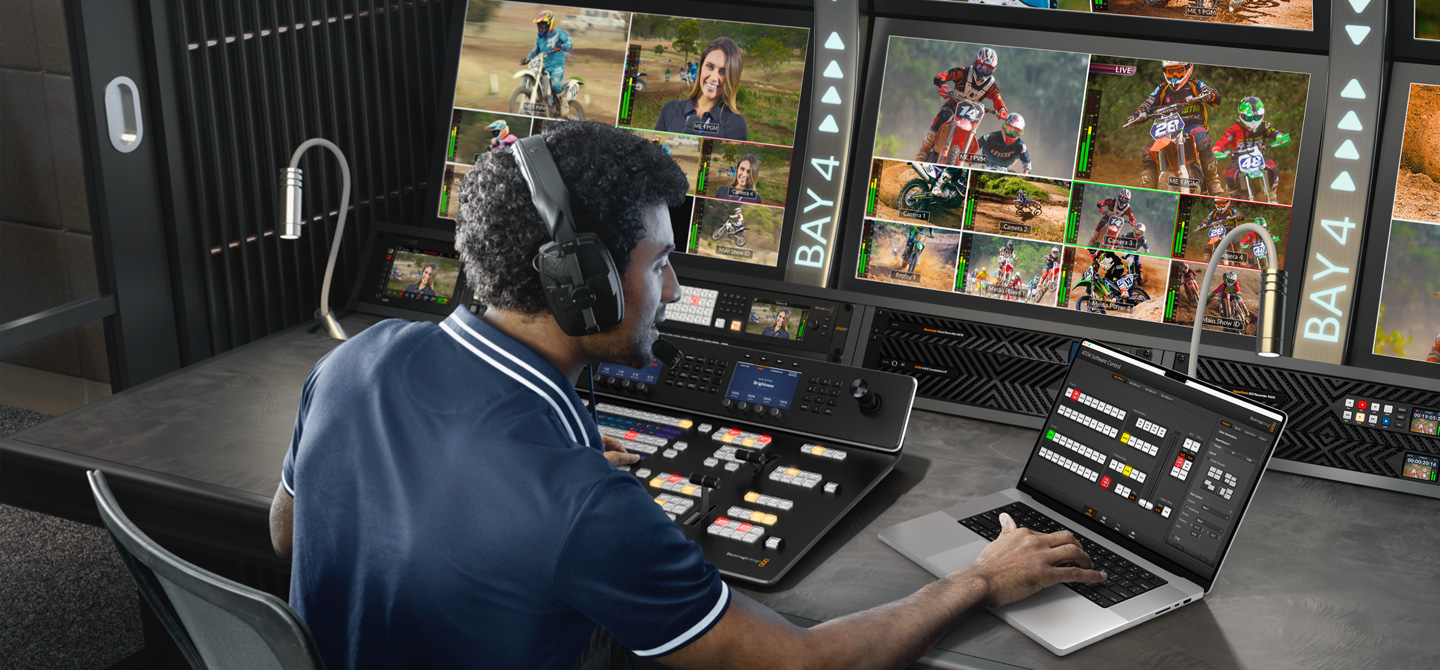

Мониторинг с несколькими ракурсами

4 варианта многоракурсного рисунка по 16 кадров, что позволяет получить до 64 вариантов рисунка.

Многоракурсный видеостандарт

Выберите HD или Ultra HD.

Медиаплееры

4

Каналы

Введите текст и выберите нужный медиаплеер.

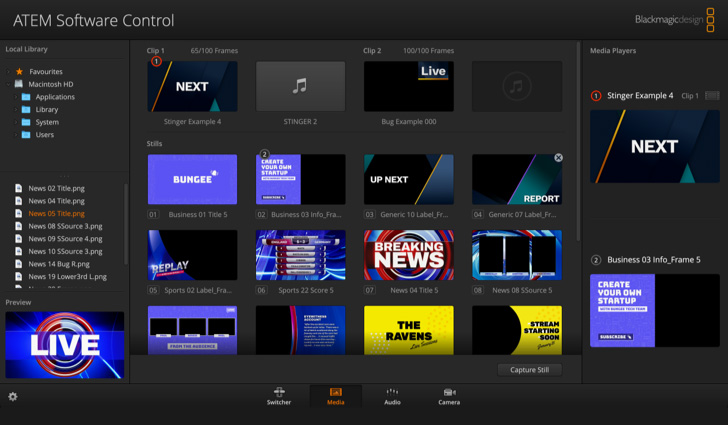

Медиапул, вместимость для размещения статичных изображений

64

Вместимость медиапула клипов

4

Длительность видеоролика в медиаплеере в формате 720 HD

3200 кадров

Длительность видеоролика в медиаплеере в формате 1080 HD

1600 кадров

Длительность видеоролика в медиаплеере в формате Ultra HD

400 кадров

Формат неподвижных изображений медиапула

PNG, TGA, BMP, GIF, JPEG и TIFF.

Формат видеофайлов Media Pool

Последовательность TGA.

Формат аудиофайлов Media Pool

WAV, MP3 и AIFF.

Интерфейс

Минимальное разрешение монитора — 1366 x 768.

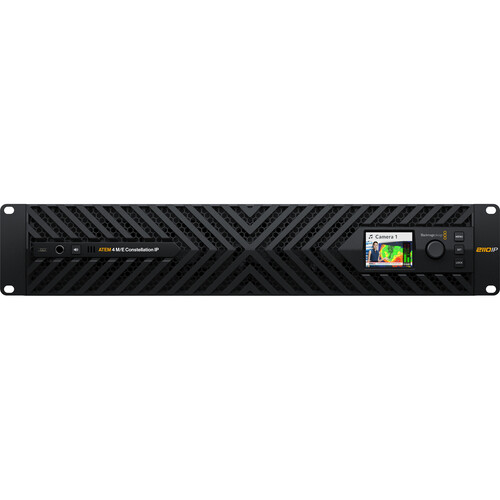

Передняя панель

Встроенный ЖК-монитор высокого разрешения для просмотра видео, фронтальный разъем USB-C для обновлений, настройки и управления, фронтальные разъемы для динамиков и наушников, поворотный регулятор меню и кнопка настройки, кнопка блокировки передней панели.

Задержка обработки

Продолжение следует

Аудиомикшер

68-канальный микшер.

Выбираемое включение/выключение/следование звука за видео.

Учет уровня и пиковых значений.

Регулировка усиления.

6-полосный параметрический эквалайзер, динамический регулятор, включая экспандер, гейт, компрессор и лимитер.

Конвертация вниз

Никто

Передняя панель

Встроенный ЖК-монитор высокого разрешения для просмотра видео, фронтальный разъем USB-C для обновлений, настройки и управления, фронтальные разъемы для динамиков и наушников, поворотный регулятор меню и кнопка настройки, кнопка блокировки передней панели.

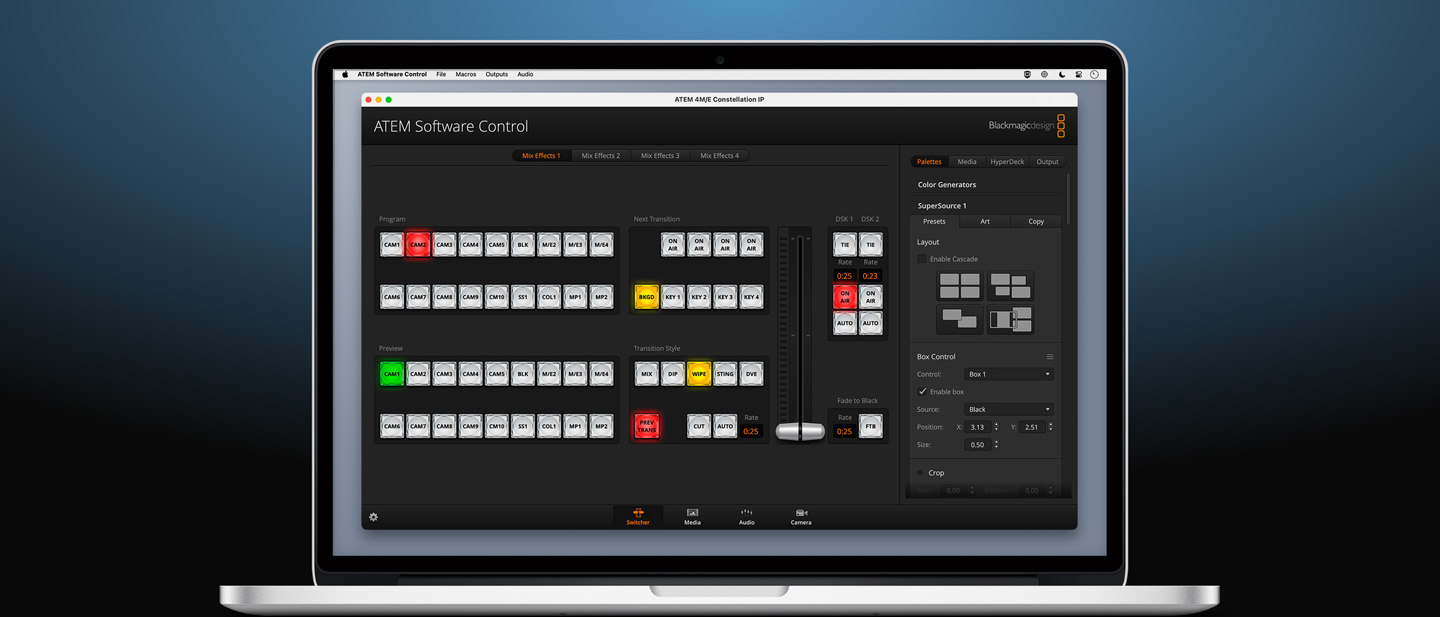

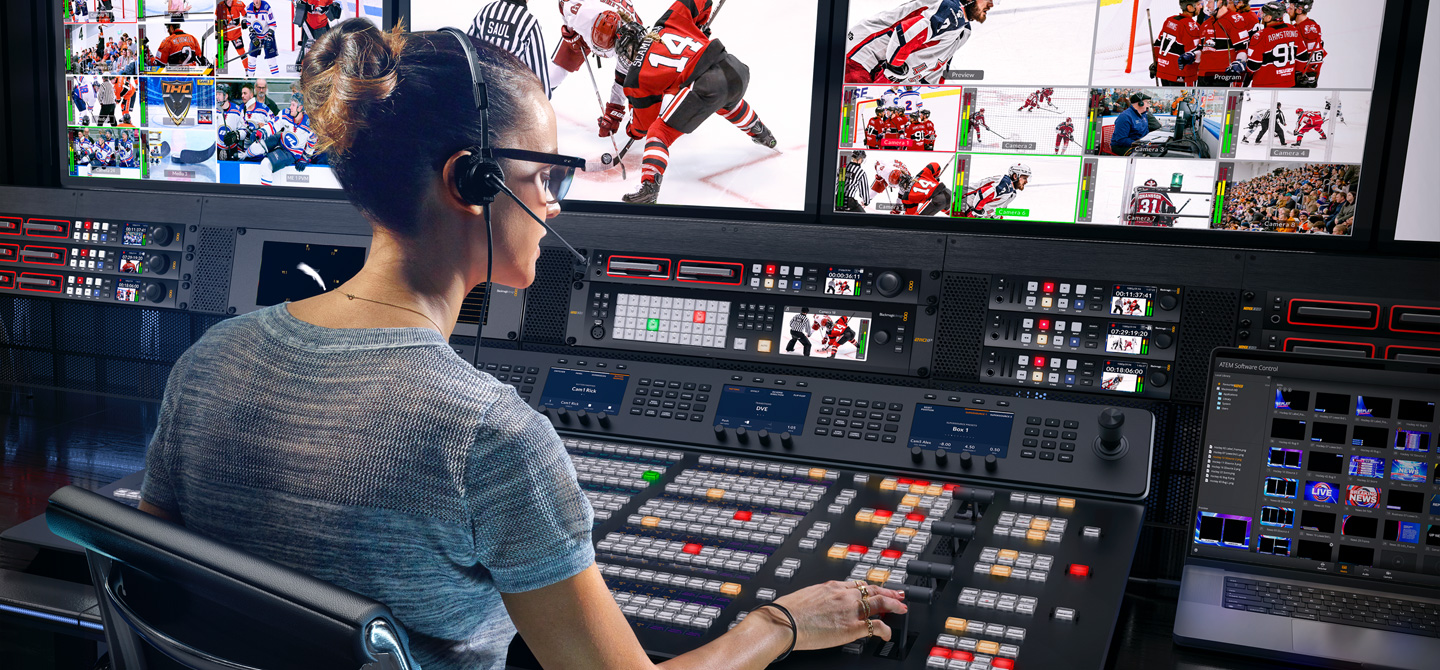

Панель управления включена в комплект.

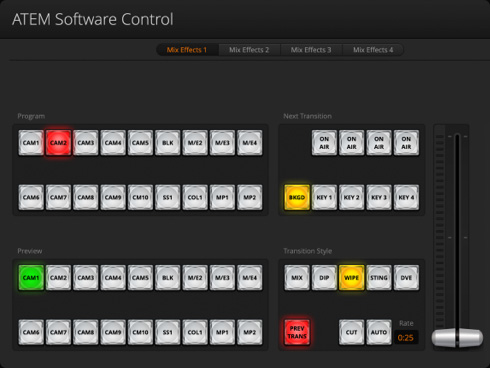

В комплект поставки ATEM Software Control Panel входит бесплатная панель управления для macOS 14.0 Sonoma, macOS 15.0 Sequoia и более поздних версий, а также для Windows 10 и 11.

Обновления программного обеспечения

Используется USB- или Ethernet-соединение, напрямую подключенное к компьютерам Mac или Windows. Включает в себя утилиту настройки ATEM.

Конфигурация

Настройка осуществляется через панель управления программным обеспечением ATEM, за исключением IP-адреса шасси ATEM, который устанавливается с помощью утилиты настройки ATEM, подключаемой к шасси через USB-C.

Источник питания

2 внутренних источника питания 100–240 В переменного тока, 50/60 Гц.

Входы питания

2 розетки IEC C14.

Потребление электроэнергии

Продолжение следует

Физическая установка

2 юнита в стойке.

Рабочая температура

от 0° до 40°C (от 32° до 104°F)

Температура хранения

от -20° до 60°C (от -4° до 140°F)

Относительная влажность

от 0% до 90% без конденсации
