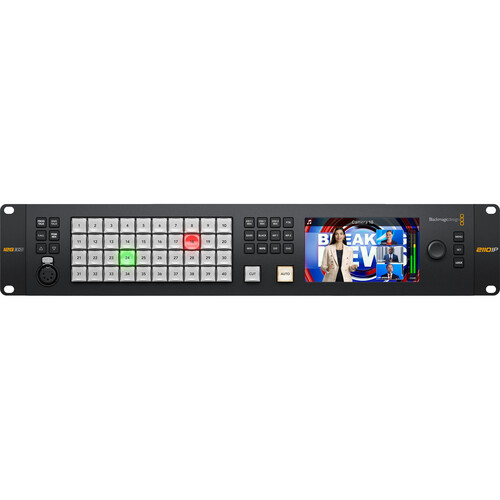

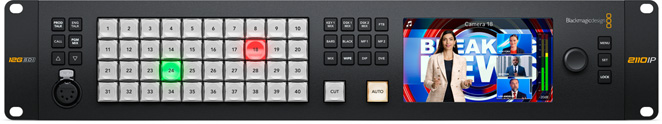

Панель Blackmagic ATEM Monitoring Rack Panel 40

IP-сети 10G 2110

2 разъема RJ45 10 Гбит/с.

Поддерживает избыточную доставку IP-потоков по стандарту ST 2022-7 через две сети 2110.

Сеть управления 10G

1 разъем RJ45 1 Гбит/с для подключения к коммутатору и управления NMOS.

Общее Количество Видеовходов

1

Общее количество Видеовыходов

3

Видеовыходы SDI

2

Тарифы SDI

1,5 ГГц, 3 ГГц, 6 ГГц, 12 ГГц.

Видеовыходы HDMI 2.0

1

IP-аудиовходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

IP-аудиовыходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

Аудиовыходы SDI

Встроенный 16-канальный звук на всех выходах SDI.

Аудиовыходы HDMI

Встроенный 8-канальный звук на выходе HDMI.

Обратная связь

1 x 5-контактный разъем XLR Talkback.

Компьютерный интерфейс

1 кабель USB-C для установки утилиты и обновления программного обеспечения.

Сила

2 входа питания IEC C14.

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Соответствие требованиям SMPTE

SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

Выборка видео

4:2:2

Точность цветопередачи

10 бит.

Цветовое пространство SDI

Rec. 709, Rec. 2020

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (формирование транспортных потоков)

Отправитель: Узкий

Приемник: узкий, широкий синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия требованиям к аудио: уровень C

SMPTE 2110-40 (вспомогательные данные)

Полный доступ ко всему вспомогательному потоку данных SMPTE. Включает в себя RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 опционально доступен для 2160p59.94 и 2160p60 в качестве IP-видео 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление подключением NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная Группировка

NMOS BCP-004-01

Возможности приемника

Поддержка Обратной связи

ДА

Контроль

Аварийное переключение на передней панели, программное или опциональное аппаратное обеспечение.

Передняя панель

Встроенный ЖК-монитор высокой четкости для просмотра видео, 42 светодиодные кнопки для настройки и экстренного переключения, 8 кнопок выбора источника, 4 кнопки перехода, 6 кнопок выбора и микширования, ручка управления меню и кнопка установки, кнопка блокировки передней панели.

Входящая в комплект панель управления

Программная панель управления ATEM включена в бесплатную версию для macOS 14.0 Sonoma, macOS 15.0 Sequoia и более поздних версий, а также для Windows 10 и 11.

Обновления программного обеспечения

Подключение через USB или Ethernet напрямую к компьютерам Mac или Windows. В комплект входит утилита ATEM Setup.

Конфигурация

Настраивается через программную панель управления ATEM, за исключением IP-адреса шасси ATEM, который настраивается с помощью утилиты ATEM Setup, подключаемой к шасси через USB‑C.

Источник питания

2 внутренних блока питания 100–240 В переменного тока, 50/60 Гц.

Потребляемая мощность

2 розетки IEC C14.

Энергопотребление

TBC

Физическая Установка

2 стеллажных блока.

Рабочая Температура

От 0° до 40° C (от 32° до 104° F)

Температура хранения

От -20° до 60° C (от -4° до 140° F)

Относительная Влажность

От 0% до 90% без образования конденсата
