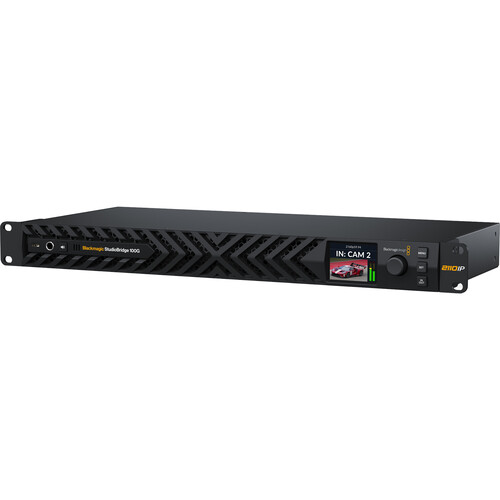

Конвертеры видеосигналов Blackmagic StudioBridge 100G

IP-сети 100G 2110

2 сетевых разъема QSFP28 100 Гбит/с.

Поддерживает избыточную доставку IP-потоков по стандарту ST 2022-7 через два сетевых подключения «100G 2110 IP Video».

IP-камера 100G 2110

2 разъема для камер QSFP28, 100 Гбит/с.

Отправители и получатели на пару 100G

1 x 100G URSA Cine или

2 x URSA Cine Immersive / URSA Immersive.

IP-сети 10G 2110

2 оптоволоконных разъема SFP 10 Гбит/с.

2 разъема RJ45 10 Гбит/с.

Отправители и получатели на пару 100G

8 x Ultra HD или HD.

Управляющая сеть 1G

1 порт RJ45 1 Гбит/с для управления NMOS, настройки и обновления программного обеспечения.

IP-аудиовходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через 100-гигабитный и 10-гигабитный Ethernet.

IP-аудиовыходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через 100-гигабитный и 10-гигабитный Ethernet.

Поддержка нескольких тарифов

Автоматическое определение HD, Ultra HD и 4K.

Компьютерный интерфейс

1 порт USB-C для настройки и обновления прошивки.

Сила

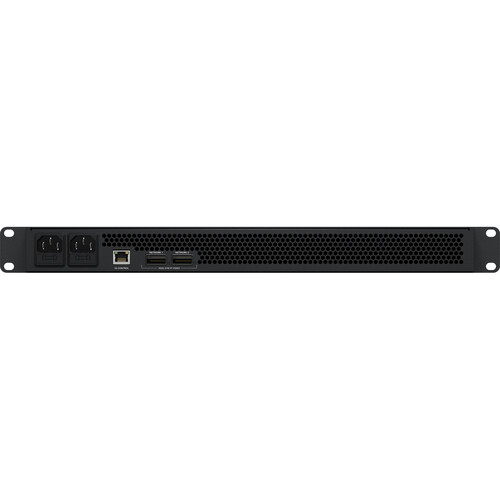

2 входа питания IEC C14.

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Стандарты видео 8K

8160 x 7200 x 2 стереоскопическое изображение

Соответствие требованиям SMPTE

SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022-7

Точность цветопередачи

10-битный формат YUV 4:2:2

Цветовое пространство

Rec. 709, Rec. 2020.

Автоматическое Переключение SDI

Автоматически определяет форматы HD и Ultra HD.

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (формирование транспортных потоков)

Отправитель: Узкий

Приемник: узкий, широкий синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия требованиям к аудио: уровень C

SMPTE 2110-40 (вспомогательные данные)

Полный доступ ко всему вспомогательному потоку данных SMPTE. Включает в себя RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 опционально доступен для 2160p59.94 и 2160p60 в качестве IP-видео 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление подключением NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная Группировка

NMOS BCP-004-01

Возможности приемника

Встроенная панель управления

2,2-дюймовый цветной дисплей, 3-кнопочная панель управления и поворотная ручка для настройки источника и приемника, а также параметров меню.

Внешний контроль

Ethernet RJ-45 и USB-C.

Источник питания

2 внутренних блока питания 100–240 В переменного тока, 50/60 Гц.

Потребляемая мощность

2 розетки IEC C14.

Энергопотребление

TBC

Рабочая Температура

От 5 °C до 40 °C (от 41 °F до 104 °F)

Температура хранения

От -20° до 45° C (от -4° до 113° F)

Относительная Влажность

От 0% до 90% без образования конденсата
