Конвертеры видеосигналов Blackmagic SDI Expander 8x12G

IP-сети 100G 2110

2 разъема QSFP28 для подключения 100 Гбит/с.

Поддерживает избыточную доставку IP-потоков по стандарту ST 2022-7 через две сети 2110.

Отправители и получатели на пару 100G

8 x Ultra HD или HD.

Управляющая сеть 1G

1 разъем RJ45 1 Гбит/с для управления NMOS, настройки и обновления встроенного ПО.

Видеовходы SDI

8

Видеовыходы SDI

8

Тарифы SDI

1,5 ГГц, 3 ГГц, 6 ГГц, 12 ГГц.

Аудиовходы SDI

16 встроенных аудиоканалов на входах SDI.

Аудиовыходы SDI

16 встроенных аудиоканалов на выходах SDI.

IP-аудиовходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

IP-аудиовыходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

Аналоговые Аудиовыходы

1 разъем для наушников 6,35 мм.

Сила

2 входа питания IEC C14.

Стандарты видео SD

525i59.94 NTSC, 625i50 PAL

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Соответствие требованиям SMPTE

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2022-7, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Точность цветопередачи SDI

10-битный формат YUV 4:2:2

Цветовое пространство

Rec. 790, Rec. 2020.

Автоматическое Переключение SDI

Автоматическое определение HD и Ultra HD. Уровни A и B автоматически определяются на входе 3G-SDI и выбираются пользователем на выходе 3G‑SDI.

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (формирование транспортных потоков)

Отправитель: Узкий

Приемник: узкий, широкий синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия требованиям к аудио: уровень C

SMPTE 2110-40 (вспомогательные данные)

Полный доступ ко всему вспомогательному потоку данных SMPTE. Включает в себя RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 опционально доступен для 2160p59.94 и 2160p60 в качестве IP-видео 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление подключением NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная Группировка

NMOS BCP-004-01

Возможности приемника

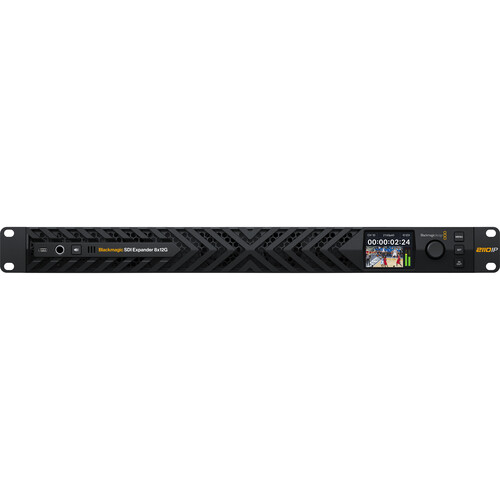

Встроенная панель управления

2,2-дюймовый цветной дисплей, 3-кнопочная панель управления и поворотная ручка для настройки источника и приемника, а также параметров меню.

Внешний контроль

Ethernet RJ-45 и USB-C.

Источник питания

2 внутренних блока питания 100–240 В переменного тока, 50/60 Гц.

Потребляемая мощность

2 розетки IEC C14.

Энергопотребление

TBC

Рабочая Температура

От 5 °C до 40 °C (от 41 °F до 104 °F)

Температура хранения

От -20° до 45° C (от -4° до 113° F)

Относительная Влажность

От 0% до 90% без образования конденсата
