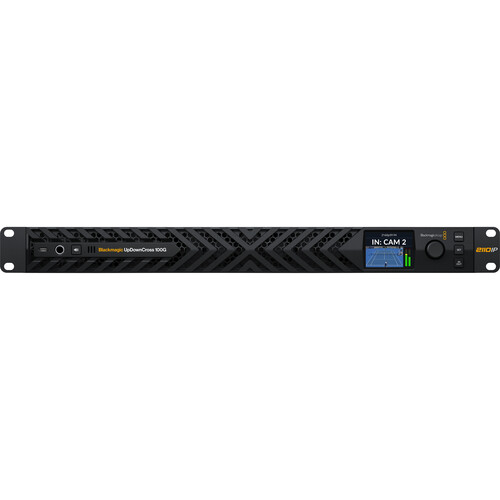

Конвертеры видеосигналов Blackmagic UpDownCross 100G

IP-сети 100G 2110

2 разъема QSFP28 для подключения 100 Гбит/с.

Поддерживает избыточную доставку IP-потоков по стандарту ST 2022-7 через две сети 2110.

Количество отправителей и получателей на одну камеру 100G

8 x Ultra HD или HD.

Управляющая сеть 1G

1 разъем RJ45 1 Гбит/с для управления NMOS, настройки и обновления встроенного ПО.

IP-аудиовходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

IP-аудиовыходы SMPTE ST 2110

16 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

Аналоговые Аудиовыходы

1 разъем для наушников 6,35 мм.

Компьютерный интерфейс

1 порт USB-C для настройки и обновления прошивки.

Сила

2 входа питания IEC C14.

Стандарты видео SD

525i59.94 NTSC, 625i50 PAL

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60,
1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Соответствие требованиям SMPTE

SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022-7

Сэмплирование звука

Стандартная телевизионная частота дискретизации — 48 кГц и 24 бита.

Точность цветопередачи

10-битный формат YUV 4:2:2

Цветовое пространство

Rec. 709, Rec. 2020

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (формирование транспортных потоков)

Отправитель: Узкий

Приемник: узкий, широкий синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия требованиям к аудио: уровень C

SMPTE 2110-40 (вспомогательные данные)

Полный доступ ко всему вспомогательному потоку данных SMPTE. Включает в себя RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 опционально доступен для 2160p59.94 и 2160p60 в качестве IP-видео 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление подключением NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная Группировка

NMOS BCP-004-01

Возможности приемника

Наушники

Выходы для наушников на передней панели — активный монитор.

Встроенный динамик

На передней панели расположены активные мониторы с монодинамиками.

Элементы управления звуком

Кнопка на передней панели: однократное нажатие для кратковременного включения динамика, двойное нажатие для включения/выключения динамика, а также нажатие и удержание для регулировки громкости с помощью регулятора поиска.

Встроенная панель управления

2,2-дюймовый цветной дисплей, 3-кнопочная панель управления и поворотная ручка для настройки источника и приемника, а также параметров меню.

Внешний контроль

Ethernet RJ-45 и USB-C.

Источник питания

2 внутренних блока питания 100–240 В переменного тока, 50/60 Гц.

Потребляемая мощность

2 розетки IEC C14.

Энергопотребление

TBC

Рабочая Температура

От 0 °C до 40 °C (от 32 °F до 104 °F)

Температура хранения

От -20° до 45° C (от -4° до 113° F)

Относительная Влажность

От 0% до 90% без образования конденсата
