Видеорекордеры Видеорекордер Blackmagic HyperDeck ISO Recorder 100G

IP-сети 100G 2110

2 разъема QSFP28 для подключения 100 Гбит/с.

Поддерживает избыточную доставку IP-потоков по стандарту ST 2022-7 через две сети 2110.

Отправители и получатели на пару 100G

8 x Ultra HD или 8 HD

100G Ethernet

2 разъема QSFP28 для подключения 100 Гбит/с.

Сеть управления 10G

2 порта Ethernet 10G RJ45 для управления NMOS.

Опорная сеть

2 разъема RJ45 Ethernet для часов 2110 PTP.

Управление 1G

1 разъем RJ45 Ethernet. Поддерживает 10/100/1000 BASE-T. Для утилиты HyperDeck Setup и обновлений программного обеспечения.

Выходы SDI-монитора

2

Мониторные Выходы HDMI

1

Тарифы SDI

1,5 ГГц, 3 ГГц, 6 ГГц, 12 ГГц.

Аналоговые Аудиовыходы

1 разъем для наушников 6,35 мм.

IP-аудиовходы SMPTE ST 2110

До 64 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

IP-аудиовыходы SMPTE ST 2110

До 64 встроенных аудиоканалов в каждом IP-видеопотоке 2110 через Ethernet 100G.

Аудиовыходы SDI

16 встроенных аудиоканалов.

Аудиовыходы HDMI

8 встроенных аудиоканалов.

Компьютерный интерфейс

1 порт USB-C для утилиты HyperDeck Setup и обновления программного обеспечения.

Сила

2 входа питания IEC C14.

Стандарты видео высокой четкости

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты видео Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Видеостандарты 4K DCI

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI

Соответствие требованиям SMPTE

SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровня А и В, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1.

Поддерживаемые форматы HDMI

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Сэмплирование звука

Телевизионный стандарт: 24 бита, частота дискретизации 48 кГц.

Выборка видео

4:2:2 YUV

Точность цветопередачи

10-битный

Цветовое пространство

Rec. 709, Rec. 2020.

Поддержка HDR

Гибридная логарифмически-гамма-модель, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (формирование транспортных потоков)

Отправитель: Узкий

Приемник: узкий, широкий синхронный, асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия требованиям к аудио: уровень C

SMPTE 2110-40 (вспомогательные данные)

Полный доступ ко всему вспомогательному потоку данных SMPTE. Включает в себя RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

Кодек Blackmagic IP10 опционально доступен для 2160p59.94 и 2160p60 в качестве IP-видео 2110.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS-04

v1.3.2

Одноранговая сеть через mDNS/DNS-SD

Управление подключением NMOS IS-05

v1.1.2

NMOS BCP-002-01

Естественная Группировка

NMOS BCP-004-01

Возможности приемника

Медиафайлы

Передача данных по Ethernet со скоростью более 100 Гбит/с в сетевое хранилище.

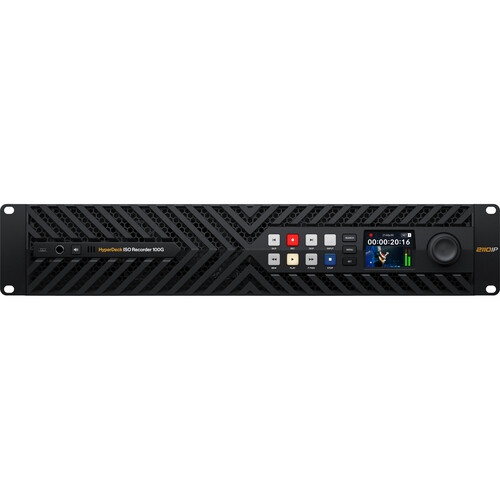

Встроенная панель управления

16 кнопок для управления транспортом и оборудованием с поиском по номеру, электронным сцеплением и 2,2-дюймовым цветным дисплеем.

Внешний контроль

Управление декой RS-422, запуск/остановка IP-видео 2110, запуск по тайм-коду. Включает протокол Ethernet и REST API для HyperDeck от Blackmagic. Поддерживает удаленный FTP и HTTP Web Media Manager.

Встроенный 2,2-дюймовый ЖК-дисплей для просмотра видео, аудио, видеостандартов и тайм-кода, а также настроек меню. Используйте диск поиска для переключения между всеми доступными входами и мониторами на передней панели.

Включенное программное Обеспечение

Blackmagic OS

Настройка ГиперДека Blackmagic

Внутреннее Обновление программного обеспечения

Загружается при запуске системы или с помощью Blackmagic HyperDeck Setup через USB-порт.

Источник питания

2 внутренних блока питания 100–240 В переменного тока, 50/60 Гц.

Потребляемая мощность

2 розетки IEC C14.

Энергопотребление

TBC

Дополнительные Аксессуары

HyperDeck Extreme Control
Blackmagic Cloud Store Ultra

Высота 2 стоечных блоков.

Рабочая Температура

От 0° до 40° C (от 32° до 104° F)

Температура хранения

От -20° до 45° C (от -4° до 113° F)

Относительная Влажность

От 0% до 90% без образования конденсата

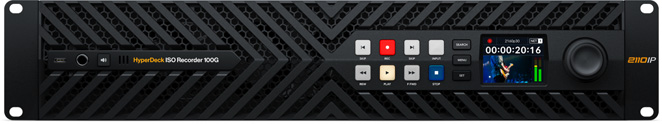

Устройство записи ISO HyperDeck 100G
