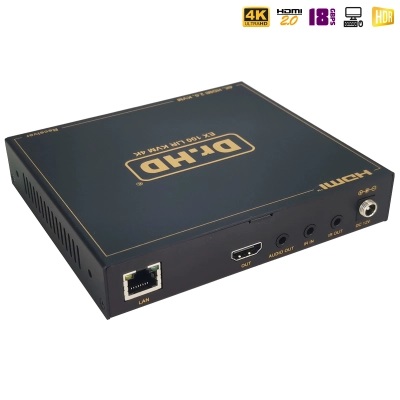

Дополнительный приемник Dr.HD EX 100 LIR KVM 4K

Приемник Dr.HD EX 100 LIR KVM 4K – входит в комплект HDMI удлинителя Dr.HD EX 100 LIR KVM 4K. Идеальный вариант для построения сложных разветвленных сетевых систем распределения аудио- видео- сигнала, и управления по USB. Источник сигнала подключается к передатчику, далее по кабелю "витая пара" и сетевым делителям AV- USB- и ИК- сигнал передается по локальной сети. Чтобы принимать сигнал на устройствах воспроизведения (мониторах, телевизорах) в этой локальной сети, как раз и нужны данные приемники.

Удлинитель Dr.HD EX 100 LIR KVM 4K представляет собой высокотехнологичное решение для передачи видеосигналов сверхвысокой четкости по стандартным компьютерным сетям. В основе устройства лежит передовая технология кодирования/декодирования JPEG2000, которая обеспечивает идеальное качество изображения без потерь даже на больших расстояниях.

Комплект состоит из двух блоков: Передатчика (TX) и приемника (RX). Передатчик захватывает сигнал с источника, оцифровывает его и отправляет по витой паре CAT5e/6 в сеть, а приемник преобразует данные обратно в HDMI для вывода на экран. Главная особенность системы – возможность работы как в режиме «точка-точка» (до 100 метров), так и в составе локальной сети 1 Гбит/с для масштабной трансляции на множество экранов одновременно (в этом случае для каждого экрана необходим свой приемник).

Устройство поддерживает передовые стандарты видео: разрешение вплоть до 4K@60 Гц с цветовой субдискретизацией 4:4:4 и все современные форматы HDR (HDR10, HDR10+, Dolby Vision, HLG). Встроенный порт USB 2.0 позволяет подключать клавиатуры, мыши или сенсорные панели для управления источником на расстоянии, а двунаправленный ИК-порт дает возможность управлять оборудованием пультом ДУ, находясь в другой комнате.

Обратите внимание! Удлинитель Dr.HD EX 100 LIR KVM 4K будет работать только в отдельной 1Gb локальной сети! Т.е. необходимо использовать отдельный 1Gb свитч/свитчи, который не задействован в других локальных сетях.

Сферы применения

Благодаря поддержке IP-коммутации и высокой пропускной способности, удлинитель находит применение в самых разных сценариях:

Офисы и коворкинги. Залы для презентаций и тренингов: Разместите ноутбук спикера в любом месте, а изображение в 4K выведите сразу на несколько мониторов или проекторов по периметру комнаты. Больше никаких переключений кабелей между выступающими — каждый может подключиться к сети, а администратор переключает источники через коммутатор.

• Рабочие станции с выносными мониторами: Системный блок с мощной видеокартой может стоять в серверной или вентилируемом помещении, а на рабочем столе сотрудника находятся только два 4K-монитора, клавиатура и мышь (подключаются через USB 2.0). Это снижает шум, нагрев и захламленность рабочего места.
• Опенспейс и видеостены: Объедините несколько приемников для создания видеостены из 2–4 экранов, чтобы выводить статистику продаж, дашборды или карты в реальном времени на всеобщее обозрение. ИК-порт позволяет оперативно управлять включением/выключением экранов пультом без доступа к ним.
• Кабинеты переговорных: Используйте функцию «один ко многим» для трансляции видеоконференции с одного ноутбука на экраны в соседних переговорных, чтобы сотрудники из разных команд могли следить за ходом встречи, не толпясь у одной двери.

IT-инфраструктура и дата-центры. Администраторы могут подключать монитор и клавиатуру к серверам, находящимся в стойках, с расстояния до 100 метров. Это позволяет проводить диагностику и настройку BIOS/ОС, не заходя в шумный и холодный машинный зал — просто вынесите рабочее место в комфортную зону.

Студии видеонаблюдения и охраны (CCTV). Подключите один компьютер с картой видеозахвата к нескольким мониторам пульта охраны. Используйте USB для подключения джойстиков управления PTZ-камерами на большом расстоянии без задержек.

Корпоративные конференц-залы и переговорные комнаты. Идеальное решение для проведения презентаций. Вы можете оставить мощный ПК или ноутбук в серверной или под столом, а в зале установить только большой экран и камеру. Благодаря USB 2.0 подключается конференц-спикер или веб-камера, а через IR можно управлять проектором с пульта, не вставая с места. Возможность трансляции на несколько экранов в большом зале позволяет дублировать изображение для задних рядов.

Системы «Умный дом» и домашние кинотеатры. Передайте сигнал от игровой приставки (PS5/Xbox) или медиаплеера из гостиной в спальню или на кухню без потери качества 4K HDR. При этом на конце вы сможете подключить игровой контроллер или клавиатуру через USB, чтобы управлять консолью удаленно. Компактные размеры позволяют скрыть приемник за телевизором.

Образовательные учреждения (вузы, школы, аудитории). Используйте функцию "один ко многим" (multicast) для трансляции лекции или учебного фильма с одного компьютера преподавателя на десятки проекторов и экранов в разных аудиториях одновременно. Сигнал распространяется по существующей школьной сети, что экономит на прокладке дорогих HDMI-кабелей.

Торговые центры, музеи и выставочные стенды. Организуйте динамические цифровые вывески (Digital Signage). Разместите видеосервер в техническом помещении, а по всему павильону расставьте приемники, подключенные к витринным экранам или интерактивным панелям. Передача звука (включая Dolby Atmos) и видео сверхвысокой четкости привлекает внимание посетителей.

Больницы и медицинские центры. Трансляция изображения с высокоточного диагностического оборудования (эндоскопы, УЗИ) в отдельную операционную или лекционный зал для наблюдения студентов-медиков. Дальность 100 метров позволяет вывести монитор в соседнюю комнату, чтобы не мешать врачам во время процедуры.

Ключевые преимущества удлинителя Dr.HD EX 100 LIR KVM 4K

• Полноценное KVM-управление (Keyboard, Video, Mouse) на удалении до 100 м. Удлинитель работает как полнофункциональный KVM-экстендер. Вы можете разместить системный блок, сервер или ноутбук в любом удобном (или технически защищённом) месте, а монитор, клавиатуру и мышь установить прямо на рабочем столе. Управление компьютером происходит без задержек, а поддержка USB 2.0 позволяет подключать не только клавиатуру с мышью, но и графические планшеты, сенсорные экраны, флеш-накопители или веб-камеры — так, будто устройство стоит прямо перед вами. Это идеальное решение для организации бесшумных и чистых рабочих мест в офисах, на производствах и в дата-центрах.
• Гибкость монтажа: Используется обычная дешевая витая пара CAT5e/6 вместо дорогих и хрупких оптических HDMI-кабелей. Прокладка сети не требует специального инструмента и может быть выполнена силами IT-отдела без привлечения дорогостоящих монтажников.
• Масштабируемость: Благодаря работе через стандартный 1G-коммутатор, система легко расширяется — просто добавьте нужное количество приемников в сеть, чтобы транслировать сигнал на десятки экранов без замены передатчика и без прокладки новых кабелей от источника к каждому дисплею.
• Универсальная совместимость и защита контента: Полноценная поддержка HDCP 2.3/2.2 и всех актуальных форматов HDR (включая Dolby Vision и HDR10+) гарантирует работу с любыми защищёнными источниками — приставками, Blu-ray-плеерами, стриминговыми устройствами. Никаких «чёрных экранов» при воспроизведении лицензионного контента.
• Качество без компромиссов: Полноценный HDMI 2.0b с пропускной способностью 18 Гбит/с гарантирует передачу изображения в разрешении 4K@60 Гц с цветовой субдискретизацией 4:4:4, а также многоканального звука высочайшего качества (Dolby Atmos, DTS:X) без сжатия и артефактов — вы получаете "картинку" и звук максимального качества даже на расстоянии 100 метров.
• Двунаправленное управление оборудованием: Встроенный ИК-порт позволяет управлять источником (например, переключать каналы на ТВ-приставке или регулировать громкость ресивера) прямо из зоны нахождения экрана, а также отправлять команды обратно к передатчику. Это избавляет от необходимости бегать между комнатами ради одной кнопки на пульте.

Особенности приемника (RX) Dr.HD EX 100 LIR KVM 4K:

• Совместимость с HDMI 2.0b
• Протокол защиты HDCP 2.3 и ниже
• Максимальное видеоразрешение до 4K 60Hz 4:4:4
• Полоса пропускания: 18Gbps
• Пропускная способность сети: 1G
• Поддержка динамического диапазона HDR10, HDR10+, Dolby Vision и HLG
• Поддержка аудиоформатов семейства Dolby
• Расстояние передачи сигнала до 100 м по кабелю «витая пара» CAT 5e/6
• Поддержка аналогового деэмбединга аудио на ресивере
• Двунаправленная передача данных по USB 2.0 (скоростью до 480 Мбит/с)
• Двунаправленное ИК управление
• Металлический корпус
• Современная элементная база с дополнительной защитой
• Возможность работы в режиме 24/7
• Гарантия 2 года

Спецификации приемника (RX) Dr.HD EX 100 LIR KVM 4K:

• Полоса частот: 18Gbps
• Версия HDMI 2.0b
• Версия HDCP 2.3, 2.2, 1.4
• Пропускная способность USB: 480 Mbit/s
• Пропускная способность сети: 1000 Mbit/s
• Поддержка видео разрешений: 4Kx2K 24/25/30, 4Kx2K 50/60 4:2:0, 4Kx2K 50/60 4:4:4, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60, 576p/i 50, 480p/i 60
• Поддержка ПК разрешений: 640x480 60, 1024x768 60, 1280x768 60, 1280x800 60, 1280x1024 60, 1360x768 60, 1440x900 60, 1680x1050 60, 1920x1200 60
• Глубина цвета: 8/10/12 bit, 8-bit (4K60Hz 4:4:4)
• Частота ИК-канала: 20K-60KHz
• Цветовое пространство: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
• Динамический диапазон: HDR10, HDR10+, Dolby Vision, HLG
• Поддержка аудио форматов:
  • HDMI: LPCM 7.1CH, Dolby 5.1, Dolby True HD, Dolby Atmos, DTS-HD Master, DTS:X
  • 3.5 mm: PCM 2.0
• Расстояние передачи сигнала: До 100 м по CAT5e/6
• Интерфейсы приемника (RX):
  • Входные: 1x LAN [RJ45]
  • Выходные: 1x HDMI OUT [Type A], 1x Audio [3.5mm Stereo Mini-jack]
  • Управление: 1x USB 2.0 [USB-A], 1x IR IN [3.5mm Stereo Mini-jack], 1x IR OUT [3.5mm Stereo Mini-jack], 1x Micro USB (сервисный)
• Питание Входное: 100-240V 50/60Hz
• Выходное: 12V/1A
• Потребляемая мощность: 5,49W
• Защита от статики:
  • ± 8kV (по воздуху)
  • ± 4kV (при касании)
• Габариты (мм): 142 (Д) X 125 (Г) X 24,5 (В)
• Масса: 512 г
• Материал корпуса: Металл
• Рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F
• Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
• Относительная влажность: 20~80% RH (без конденсата)

Комплект поставки:

1. EX 100 LIR KVM 4K RX (Приемник) – 1 шт
2. ИК передатчик (IR Tx) 1.5 м – 1 шт
3. ИК передатчик (IR Rx) 1.5 м – 1 шт
4. Блок питания 12V 1A – 1 шт
5. Крепление – 2 шт
6. Винт (KM3*4) – 4 шт
7. Руководство пользователя – 1 шт

Обжимка витой пары

Для правильной работы экстендеров необходимо соблюдать стандартную схему обжима EIA/TIA-568B:
