Видеомикшер Panasonic AV-HSW10EJ

IP-коммутатор с интуитивно понятным и компактным дизайном ,выводит онлайн-коммуникацию на новый уровень

• 3G-SDI: 4 входа / 2 выхода
• HDMI: 2 входа (1 совмещен с 3G-SDI) / 1 выход
• NDI|HX / SRT: 2 входа
• NDI High Bandwidth: 2 (Normal Mode) или 4 входа (NDI HB mode)
• NDI High Bandwidth / SRT / RTMP: 2 выхода
• 2 AUX выхода
• 2 кейера (PinP, Linear key, Luminance key, Chroma key)
• USB-C для прямого подключения к ВКС
• Система автоматического сведения по цвету для подключенных камер

Возможности

Видео вещательного качества в компактном корпусе размером с ноутбук

        Удобный компактный коммутатор обеспечивает высокое качество видео
        Разнообразные интерфейсы для удовлетворения широкого спектра потребностей
        Режим NDI HB
        Простое, интуитивно понятное и надежное управление
        Автоматическая настройка цвета для видео с нескольких камер
        Сигнал NDI®* с альфа-каналом для материалов компьютерной графики
        Разнообразные ключевые слова для более привлекательных видео
        Выбор Аудиовхода
        Мультипросмотр с 10 выбираемыми шаблонами
        Дистанционное управление с помощью программной панели управления
        Подключение PTZ-камеры
        Движущаяся цветовая полоса
        Функционал, обеспечивающий гибкость в эксплуатации

Структурная схема

Панель Управления

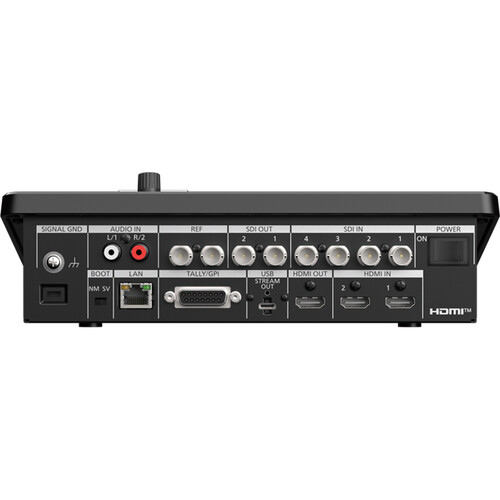

Вид сзади

СИСТЕМНЫЕ КОНФИГУРАЦИИ

Лекция или мероприятие в прямом эфире

Для гибридных, очных и онлайн-мероприятий видео с большого экрана в зале можно вывести через 3G-SDI или HDMI и легко транслировать в удаленные места по IP.
Кроме того, поддержка входного сигнала NDI® с альфа-каналом упрощает использование компьютерной графики.

Вебинар или телеконференция

USB Video Class поддерживает потоковую передачу данных в сервисы веб-конференций, такие как Teams или Zoom, без необходимости установки специального драйвера на ПК.

Потоковое видео

AV-HSW10, который также отлично подходит для трансляции предварительно записанного видео, поддерживает RTMP/RTMPS для прямой загрузки на платформы для обмена видео, такие как YouTube.

Инструменты для гаджетов/конвертер

Автоматическая настройка цвета для видео с нескольких камер

Функция автоматической настройки цвета автоматически корректирует цветовой тон видео, снятого несколькими камерами, в соответствии с цветовым тоном выбранной камеры. Цветовые тона видео, снятых и опубликованных с помощью нескольких камер, могут различаться, и эту простую систему можно использовать для их выравнивания.

Сигнал NDI с альфа-каналом для материалов компьютерной графики

Поддерживает входной сигнал NDI с альфа-каналом,* что позволяет вводить материалы компьютерной графики с информацией о прозрачности (альфа-каналы) напрямую с ПК через один кабель локальной сети. Это обеспечивает гибкость работы, например позволяет легко редактировать материалы во время мероприятия.

MultiViewer с 10 выбираемыми шаблонами

В стандартной комплектации предусмотрен вывод на MultiViewer, позволяющий отображать до 16 разделенных экранов на одном экране. Варианты разделения экрана: 4, 5 (2 шаблона), 6 (2 шаблона), 9, 10 (2 шаблона), 12 и 16 экранов. Кроме того, при потоковой передаче в MultiViewer можно отображать время доставки, скорость передачи данных и другую информацию о состоянии.

Дистанционное управление с помощью программной панели управления

Программная панель управления AV-SF10, доступная бесплатно, позволяет осуществлять видеомониторинг и переключение с ПК или планшета по сети.

Подключение PTZ-камеры

Пульт дистанционного управления камерами Panasonic AW-RP150/RP60 можно подключить к девяти PTZ-камерам. С помощью IP-соединения выбор камеры через пульт дистанционного управления можно синхронизировать с переключением выхода AUX основного устройства (RP Link), а счетчиком каждой PTZ-камеры можно управлять с пульта (Tally Link). Такая упрощенная настройка системы избавляет от необходимости использовать дополнительные мониторы для проверки вывода камеры или устройств передачи данных.



		Нормальный режим	Режим NDI HB*1*2
Видеовход	3G-SDI*3	от 4 до 3
	HDMI * 3	1 (3G-SDI: 4) или 2 (3G-SDI: 3)
	SRT*4	2	—
	NDI® HX1/NDI® HX2/NDI® HX3*4*5		—
	NDI® с высокой пропускной способностью*5	2 (поддерживаются альфа-каналы)	4 (поддерживаются альфа-каналы)
Видеовыход	3G-SDI	2
	HDMI	1
	USB Type-C	1 (поддерживается USB Video Class / USB Audio Class)
	SRT*6	2	—
	NDI® с высокой пропускной способностью*5		1
	RTMP/RTMPS*6		—
Формат видео	3G-SDI	1080/59,94p, 50p, 29,97p, 25p, 24p, 23,98p 1080/59,94i, 50i, 720/59,94p, 50p
	NDI® с высокой пропускной способностью*5	1080/59,94p, 50p, 29,97p, 25p, 24p, 23,98p 1080/59,94i, 50i, 720/59,94p, 50p
	NDI® HX1/NDI® HX2/NDI® HX3*5	1080/60 кадров в секунду, 50 кадров в секунду, 30 кадров в секунду, 25 кадров в секунду, 24 кадра в секунду 720p/60 кадров в секунду, 50 кадров в секунду
	USB Type-C*7	1920 x 1080/60 кадров в секунду, 50 кадров в секунду, 30 кадров в секунду, 25 кадров в секунду, 24 кадра в секунду 1280 x 720/60 кадров в секунду, 50 кадров в секунду, 30 кадров в секунду, 25 кадров в секунду, 24 кадра в секунду
Аудио		ВХОД: 2 разъема RCA, ВЫХОД: 3,5 мм TRS
Синхронизатор кадров		Оснащен входным разъемом SDI и входным разъемом HDMI.
Конвертер форматов		Оснащен входным разъемом SDI.
Простой Цветовой Корректор		Оснащен входным разъемом SDI и входным разъемом HDMI.
Преобразование вверх / Вниз		Поддержка
Функция масштабирования		Оснащен входным и выходным разъемами HDMI, а также разъемом USB Type-C.
Функция преобразования i / p		Оснащен разъемом USB Type-C.
Ключник		2 (PinP, линейный ключ, ключ яркости, ключ цветности*8)
AUX		2
Генлок		BB, трехуровневая синхронизация и внутренняя синхронизация.
PTZ -ссылка		RP Link (AW-RP60/ RP150)*9, TSL5.0
Видеопамять		Все еще x 2
Память о Выстреле		Макс. 12 пресетов
USB Type-C		USB3.2 Gen1 (для UVC/UAC), без питания от шины
Тип USB-A		USB2.0 (для USB-накопителя), питание шины
Размеры (Ш x В x Г) (без учета выступов)		254 мм x 175 мм x 67 мм (10 дюймов x 6-7/8 дюймов x 2-5/8 дюймов)
Масса		Прибл. 1,8 кг (3,96 фунта)
Потребляемая мощность		16 В постоянного тока
Потребляемая мощность		48 W
