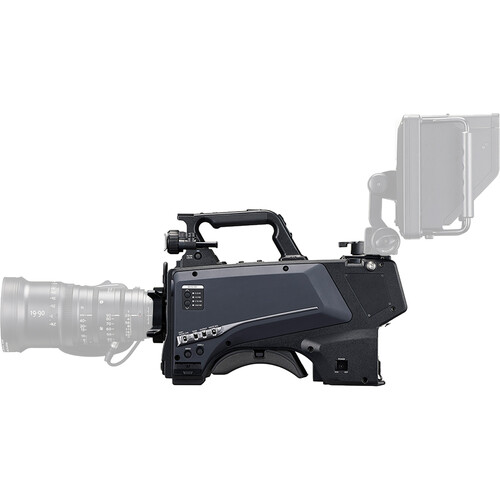

Студийная камера Panasonic AK-PLV100GSJ

Студийная камера 4K с байонетом PL и малой глубиной резкости для съемки живого видео

По мере улучшения качества видеокартинки рынок предъявляет все более высокие требования к увлекательному и захватывающему освещению спортивных и других мероприятий в прямом эфире. В связи с этим компания Panasonic представляет совершенно новую студийную камеру для кинематографического видео в прямом эфире — AK-PLV100GSJ — студийную камеру с байонетом PL и разрешением 4K, оснащенную сенсором Super 35 мм с разрешением 5,7K, который позволяет создавать разнообразное видео с беспрецедентной свободой.

Для пользователей студийных камер
Вдохновляющее кинематографическое видео с малой глубиной резкости

Студийная камера Panasonic с байонетом PL и матрицей Super 35 мм с разрешением 5,7K обладает высокой выразительностью благодаря малой глубине резкости. Она обеспечивает визуальную красоту кинокамеры без ущерба для удобства использования студийной камеры. Более того, она полностью совместима с блоком управления камерой (Camera Control Unit, CCU) Panasonic AK-UCU700/HCU250. Просто замените головку камеры в существующей системе на AK-PLV100GSJ и начните снимать мощное кинематографическое видео в прямом эфире.

Для пользователей кинокамер
Упрощенная система для съемки видео в режиме реального времени

Для съемки в прямом эфире с использованием кинокамеры обычно требуется множество внешних устройств, что приводит к длительной подготовке и повышает риск сбоев в работе из-за сложности системы. AK-PLV100GSJ — это камера с сенсором формата Super35 и возможностями студийной камеры, которая представляет собой простейшую систему и не требует дополнительных аксессуаров, как студийная камера. Кроме того, AK-PLV100GSJ выводит сигнал 12G/3G непосредственно с головки камеры, что избавляет от необходимости использовать видеомикшер. Забудьте об этих громоздких системах — просто используйте AK-PLV100GSJ для живых выступлений кинематографического уровня!

Возможности

Разнообразные функции для Cinematic Live

        5,7-мегапиксельный сенсор Super 35 мм
        Dual Native ISO: ISO 800/2500
        14-ступенчатый динамический диапазон и насыщенные тона с V-Log
        ГАММА-ЗАПИСЬ ФИЛЬМА
        Несколько частот кадров
        Кинематографические Индикаторы
        Моторизованный ND-фильтр

Поддержка расширенных выражений

        Цифровой удлинитель (2x)
        Функция расширения динамического диапазона (Dynamic Range Stretch, DRS)
        Функции помощи при фокусировке
        Коррекция деталей Тона кожи
        Линейная матрица
        12-осевая цветокоррекция

Передача видео для работы в режиме реального Времени

        Передача на большие расстояния
        Передача видео (TRUNK)
        Другие функции

Гибкая Конфигурация Системы

        Работа IP-адреса
        Работа в основной полосе частот
        Совместимость с платформой IT/IP «КАЙРОС»

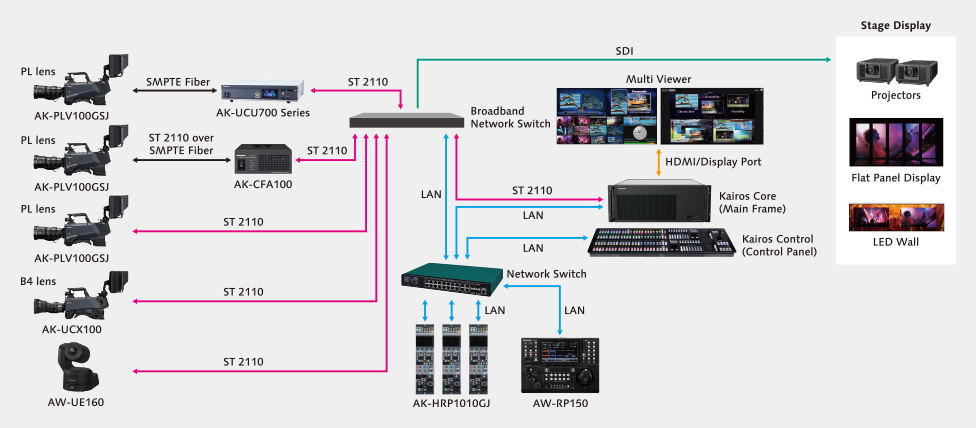

КОНФИГУРАЦИЯ СИСТЕМЫ

Эффективная работа на основе IP для иммерсивных прямых трансляций

Для съемки с разных ракурсов можно использовать несколько камер, что позволяет объединять видео основного объекта, снятое на AK-PLV100GSJ, с видео с других камер для создания эффекта полного погружения во время прямых трансляций. Кроме того, система ST 2110 не требует использования центра управления камерами, поэтому для прямых трансляций можно использовать одну камеру. Также для удаленных прямых трансляций можно использовать IT/IP-платформу Panasonic «KAIROS».

 5,7-мегапиксельный сенсор Super 35 мм

Матрица Super 35 мм (24,60 мм x 12,97 мм) камеры AK-PLV100GSJ обеспечивает потрясающее разрешение 5,7K, то есть более 5,4K пикселей в формате 16:9, что почти в два раза больше, чем у UHD. Благодаря исходному разрешению 5,7K при понижающей дискретизации до UHD/HD/720p достигается более высокое разрешение изображения. Кроме того, чем больше информации о цвете, тем более качественным и точным получается готовое изображение.

Dual Native ISO*: ISO 800/2500

Широкоформатный датчик изображения Super 35 мм позволяет вести съемку с высокой чувствительностью при диафрагме F11 (59,94 Гц) или F12 (50 Гц). Технология Dual Native ISO*, впервые представленная в линейке кинокамер Panasonic VariCam, также поддерживается и позволяет считывать данные с датчика изображения принципиально иным способом, извлекая больше информации без ухудшения качества изображения. При переходе со стандартной чувствительности на высокую уровень шума и других артефактов практически не повышается. Двойная встроенная светочувствительность ISO камеры AK-PLV100 составляет 800 и 2500, что позволяет снимать практически при любом освещении.

14-ступенчатый динамический диапазон и насыщенные тона с V-Log*

Для создания потрясающих изображений необходима способность передавать точные цвета и насыщенные оттенки. В AK-PLV100GSJ используется известная колориметрия линейки кинокамер VariCam. Камера AK-PLV100GSJ поддерживает захват в формате V-Log/V-Gamut, что обеспечивает широкий динамический диапазон и богатство цветов. V-Log* обеспечивает очень ровное изображение, сохраняя при этом всю цветовую информацию. Это означает, что при постобработке изображений появляется больше возможностей для творчества. Матрица Super 35 мм обеспечивает широкий цветовой охват, известный как V-Gamut, — цветовое пространство, которое шире, чем BT.2020. Благодаря широкому динамическому диапазону и цветовому пространству камера AK-PLV100GSJ также поддерживает съемку в формате HDR.

V-Образная гамма

ГАММА-ЗАПИСЬ ФИЛЬМА

Помимо стандартной гаммы HD, гамма FILM-REC с шестью кривыми (HD, FILMLIKE1, FILMLIKE2, FILMLIKE3, FILM-REC и VIDEO-REC) упрощает создание кинематографического видео.

Кинематографические Индикаторы

Переключаемый дисплей с индикатором кинематографических единиц*1*2: дБ/ISO для чувствительности, сек./град для выдержки и м/футы для фокусного расстояния.

Несколько частот кадров

Частоту кадров можно плавно переключать с 60 кадров в секунду на кинематографическую — 24/30 кадров в секунду. AK-PLV100GSJ также поддерживает частоту 59,94 кадра в секунду вместо 60, 30 и 24 кадров в секунду.


Моторизованный ND-фильтр

Встроенный оптический нейтральный фильтр позволяет гибко настраивать уровень освещенности, в том числе на «прозрачный», 1/4, 1/16 и 1/64. Дистанционное управление делает переключение еще проще.

Функция расширения динамического диапазона (Dynamic Range Stretch, DRS)

DRS автоматически подавляет пересвеченные тени и недоэкспонированные участки. В сценах с темными и светлыми участками, например при съемке вида из окна изнутри помещения, DRS минимизирует пересвеченные тени, недоэкспонированные участки и размытые цвета, используя высокоуровневую градацию темных, светлых и промежуточных тонов, что позволяет снимать видео с широким динамическим диапазоном в режиме реального времени.

Изображения с эффектом DRS (расширения динамического диапазона)

Правильная Детализация Тона кожи

Морщины и пятна на коже корректируются для достижения красивого тона.

Изображения с эффектом коррекции тона кожи

Линейная матрица

Насыщенность и оттенок цвета можно точно настроить с помощью линейной матрицы.

12-осевая цветокоррекция

Насыщенность и оттенок цвета можно регулировать с помощью 12-осевой цветокоррекции, что позволяет создавать креативное видео с подбором цветов при съемке на несколько камер. Кроме того, независимая настройка цвета кожи обеспечивает точную цветопередачу.

Иллюстрация независимой 12-осевой цветокоррекции

Передача видео (TRUNK)

Видеосигналы, поступающие не от этого устройства, могут передаваться между камерой и центральным блоком управления по оптическому кабелю, что позволяет гибко модернизировать систему по мере необходимости.

3G */1.5G-SDI (CCU > камера) одна линия (внутренняя FS)

Для системы подсказок, студийного монитора и т. д.

3G */1.5G-SDI (камера> CCU) одна линия (внутренняя FS):

Для вывода видео с ручной или PTZ-камеры в студии, на выезде и т. д. в CCU (систему), включая асинхронное видео, благодаря видеовходу с синхронизатором кадров.

Работа IP-адреса

Помимо несжатого формата SMPTE ST 2110-20 HD, поддерживается формат ST 2110-22 JPEG XS*1*2 UHD, который позволяет сжимать объем данных практически без ухудшения качества видео. Поддержка новейших стандартов обеспечивает передачу видео 4K с низкой задержкой, а также совместимость с другими IP-системами.

Функция помощи при фокусировке

Быстрая и точная фокусировка достигается с помощью индикатора фокусировки (показывает уровень фокусировки), функции Focus-in-Red (использует цвет для обозначения областей в фокусе), функции MAG (увеличивает центральную часть) и функции Square (показывает состояние фокусировки всего экрана). Кроме того, с помощью панели дистанционного управления (Remote Operation Panel, ROP) можно управлять зумом и положением фокусировки при использовании цифрового объектива.

Общая информация
Источник питания	12 В постоянного тока (при использовании внешнего источника питания) Переменный ток 240 В, 50 Гц/60 Гц (при подключении AK-UCU710PSJ/UCU710PJ/UCU710ESJ/UCU710EJ, AK-UCU700PSJ/UCU700PJ/UCU700ESJ/UCU700EJ) постоянный ток 190 В (при подключении AK-HCU250PSJ/HCU250PJ/HCU250ESJ/HCU250EJ)
Потребляемая мощность	82 Вт (максимум при подключении к внешней сети 12 В и включении питания подключенных извне устройств) 92 Вт (максимум при подключении AK-UCU710PSJ/UCU710PJ/UCU710ESJ/UCU710EJ, AK-UCU700PSJ/UCU700PJ/UCU700ESJ/UCU700EJ, AK-HCU250PSJ/HCU250PJ/HCU250ESJ/HCU250EJ к подключенным извне устройствам)
Рабочая Температура	От –10 °C до 45 °C (от 14 °F до 113 °F) (требуется предварительный нагрев при температуре 0 °C (32 °F) или ниже)
Температура хранения	От -20 °C до 60 °C (от -4 °F до 140 °F)
Рабочая Влажность	85 % или меньше (относительная влажность)
Вес	Прибл. 4,2 кг (9,26 фунта) (только корпус, без аксессуаров)
Размеры (Ш x В x Г)	Только корпус: 151 мм x 267 мм x 389 мм (5-31/32 дюйма x 10-17/32 дюйма x 15-5/16 дюйма) (без выступов)
Блок камеры
Приемное устройство	17,25 миллиона пикселей, сенсор Super 35 мм, 5,7K
Оптический Фильтр	ND: Clear, 1/4, 1/16, 1/64

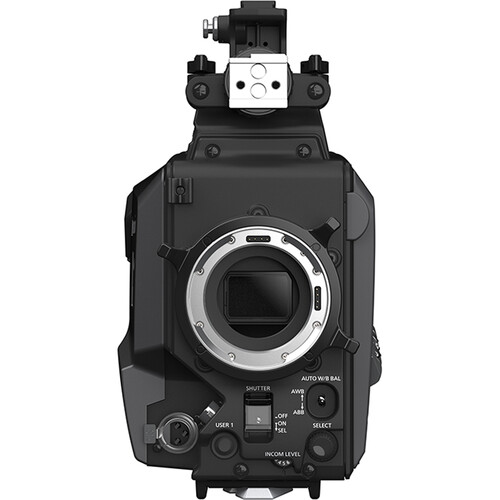

Крепление Объектива	35-миллиметровое крепление PL
Чувствительность	F11 (59,94 Гц)/F12 (50 Гц), 2000 лк, 3200 К, при коэффициенте отражения белого света 89,9 %
Горизонтальная модуляция	50 % и выше (27,5 МГц)
S/N	62 дБ или выше
Горизонтальное разрешение	HD: 1000 телевизионных линий или выше (центр) 4K: 2000 телевизионных линий или выше (центр)
Переключение усиления	0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
Выдержка	режим [59.94i]/[59.94p]: 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 режим [29.97p]: 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 режим [23.98p]: 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 режим [50i] /[50p]: 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 режим [25p]: 1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
Системный формат	3840x2160/59,94p/50p/29,97p/25p/23,98p 1920x1080/59,94p/50p/29,97p/25p/23,98p
Видеовход /Выход
Терминал <SDI OUT1>	BNC x 1 12G/6G/3G/1.5G-SDI: 0,8 В [p‑p], 75 Ом
Терминал <SDI OUT2>	BNC x 1 3G/1.5G-SDI: 0,8 [p‑p], 75 Ом
<AUX> терминал	BNC x 1 <GL/RET IN> терминал/<HD TRUNK> терминал <СУФЛЕР> терминал, переключив настройку в меню <GL/RET IN>: 3G/1.5G-SDI: 0.8 В [p-p], 75 <HD TRUNK>: 3G/1.5G-SDI: 0.8 В [p-p], 75 <СУФЛЕР>: сигнал VBS 1 В [p-p], 75
Аудиовход /Выход
<MIC 2> терминал	XLR x 1, 3-контактный (гнездо) <LINE>/<MIC>/<+48V> переключаемый <LINE>: 0 дБн <MIC>: можно выбрать меню −60 дБн, −40 дБн или −20 дБн
<MIC> терминал (спереди)	XLR x 1, 3-контактный (гнездо) <LINE>/<MIC>/<+48V> переключаемый <LINE>: 0 дБн <MIC>: можно выбрать меню −60 дБн, −40 дБн или −20 дБн
Интерком
<INTERCOM1> терминал	XLR x 1, 5-контактный, гнездовой разъем
Другой Ввод / Вывод
<ОПТИЧЕСКОЕ ВОЛОКНО> терминал	Оптический композитный разъем x 1
<LENS> терминал	12-контактный разъем x 1
<VF> терминал	20-контактный разъем x 1
<VF> терминал (задний)	29-контактный разъем x 1
Терминал <DC IN>	XLR x 1, 4-контактный, 12 В постоянного тока
<LAN> терминал	RJ‑45 x 1
