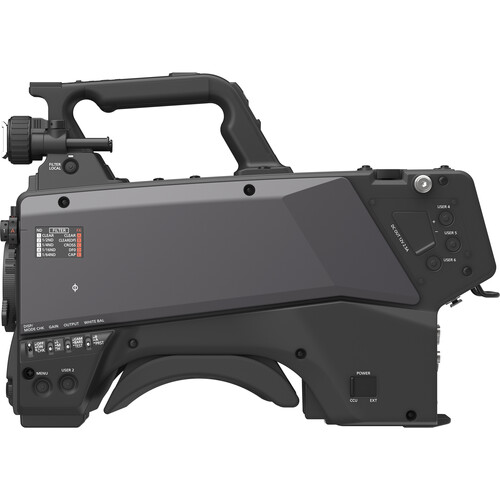

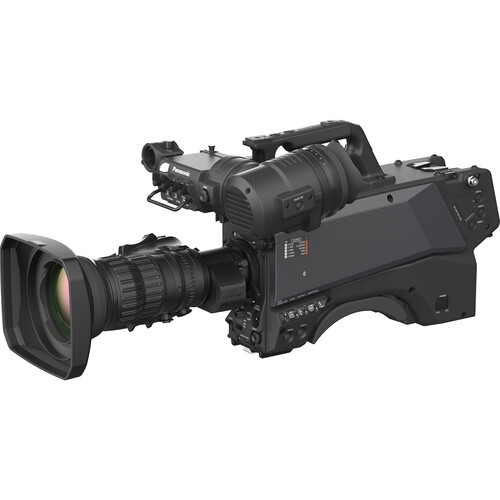

Студийная камера Panasonic AK-UCX100GSJ

Основные возможности на месте проведения мероприятия, которые предугадывают будущее

Новая студийная камера AK-UCX100 4K полностью соответствует требованиям к высококачественному видео и инновационным технологиям производства прямых трансляций в эпоху IP, включая студийную работу, спортивные трансляции и театральные постановки.

Новая камера Panasonic обеспечивает исключительную четкость изображения с разрешением 2000 телевизионных линий (TVL) как по горизонтали, так и по вертикали. Кроме того, благодаря технологии расширенного динамического диапазона (High Dynamic Range, HDR) (вкл. формат HLG) на основе стандарта BT.2020, достигается богатая градация и цветопередача сценических постановок и т. д.

AK-UCX100 можно использовать как автономную головку камеры без блока управления камерой (Camera Control Unit, CCU). Она поддерживает различные IP-стандарты, в том числе NDI® High Bandwidth*, ST 2110 и SRT, а также 12G-SDI (x2). SMPTE ST 2110 обеспечивает резервирование сети и поддерживает формат JPEG XS для передачи с малой задержкой, гарантируя визуальную целостность видео и сверхстабильную работу по IP.

Кроме того, на AK-UCX100 будет впервые в мире реализована функция автофокусировки (AF)*, которая появится и на AK-UBX100.

Возможности

Студийная камера 4K, оснащенная всем необходимым для выездного производства, — будущее видеопроизводства

        Исключительное Разрешение
        Различные интерфейсы без CCU
        Поддержка SMPTE ST 2110 в эпоху IP
        Одновременное использование HLG (BT.2020) и SDR (BT.709)
        Уменьшение количества Муара
        Интеграция с PTZ-камерами Panasonic
        Функция высокоточной помощи при фокусировке
        Первая в мире функция автофокусировки, встроенная в головку камеры
        Передача видео и данных (TRUNK)
        Поддерживает высокоскоростную съемку в форматах 4K 2x и HD 4x

        Другие Функции

Резервные соединения 4K с использованием двух слотов SFP28.
    Genlock IN для синхронизации видео с внешними сигналами и опорный выход.
    TSL 5.0 для отправки и получения сводной информации.
    Информация об объективе доступна через FreeD.
    Встроенный нейтральный фильтр с несколькими вариантами: прозрачный, 1/2, 1/4, 1/16 и 1/64.
    LAN TRUNK Jumbo-рамка (MTU 9000)
    Режим сканирования с низким перекосом
    Дистанционная регулировка заднего фокуса
    Компенсация эффекта «плато» и виньетирования

Исключительное Разрешение

Новый MOS-сенсор камеры использует передискретизацию для достижения разрешения 2000 ТВЛ как по горизонтали, так и по вертикали, что обеспечивает детальное воспроизведение в высоком разрешении. Благодаря чувствительности F10 (2000 люкс) и соотношению сигнал/шум 62 дБ и выше сенсор обеспечивает высококачественное видео с низким уровнем шума даже при очень слабом освещении.

Различные интерфейсы без CCU

AK-UCX100 может работать как отдельная головка камеры без CCU и поддерживает различные IP-стандарты, в том числе 12G-SDI, SMPTE ST 2110, NDI® High Bandwidth* и SRT без CCU, обеспечивая гибкую совместимость как с аналоговыми, так и с IP-системами. Кроме того, он совместим с камерами Panasonic серии AK-UCU700 CCU и недавно разработанным оптоволоконным адаптером для камер AK-CFA100, что обеспечивает широкий выбор вариантов для различных условий съемки.

Поддержка SMPTE ST 2110 в эпоху IP

AK-UCX100, разработанный для надежных рабочих процессов на основе IP как в студийной, так и в выездной работе, поддерживает стандарт SMPTE ST 2110 для передачи несжатого видео в формате 4K. Он также поддерживает формат JPEG XS, обеспечивая передачу видео без потерь качества и с низкой задержкой для бесперебойной работы даже в условиях ограниченной пропускной способности.

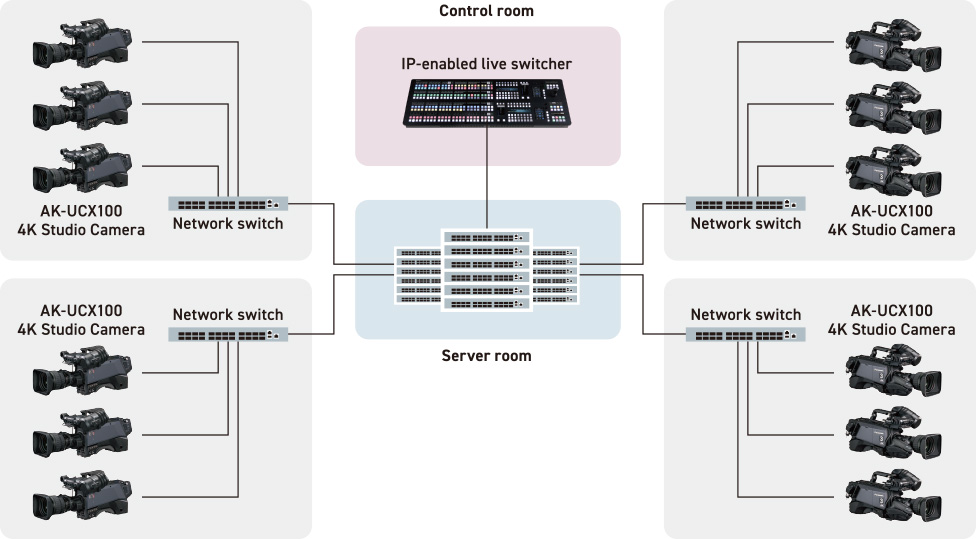

Централизованное управление несколькими студиями в одном месте с помощью рабочего процесса ST 2110

Надежная теговая виртуальная локальная сеть для работы без CCU

Функция Tag VLAN обеспечивает бесперебойную работу в системах без CCU, разделяя мультиплексированные видео-, аудиосигналы и сигналы управления на отдельные видео-/аудиосети и сети управления.
Это позволяет легко интегрировать головку камеры в существующие рабочие процессы ST 2110.

Что такое помеченная VLAN?

Tagged VLAN — это метод организации виртуальных локальных сетей, при котором идентификационный номер (VLAN ID) группы, к которой относится кадр, записывается в каждый кадр, проходящий через сеть. Сетевой коммутатор проверяет идентификатор и передает кадры только тем терминалам, которые входят в ту же группу.

Резервные соединения 4K

При развертывании резервных сетей ST 2110 устройство AK-UCX100 обеспечивает до 4K резервных подключений через два слота SFP28. Резервное подключение можно реализовать с помощью модуля BiDi SFP28 в сочетании с оптоволоконным адаптером для камеры AK-CFA100. Кроме того, возможна автономная резервная работа головки камеры с использованием стандартного модуля SFP28 для прямого оптоволоконного подключения.

    * Модуль SFP28 входит в стандартную комплектацию.

Конфигурация операций с резервированием (примеры)

Одновременное использование HLG (BT.2020) и SDR (BT.709)

Технология Hybrid Log Gamma (HLG) обеспечивает точную градацию светлых и темных тонов с широким динамическим диапазоном, а совместимость с ITU-R BT.2020 позволяет воспроизводить практически все естественные цвета с высочайшей точностью. Более того, одновременное использование HLG (BT.2020) и SDR (BT.709) обеспечивает оптимальную цветопередачу практически для любого контента.

Интеграция с PTZ-камерами Panasonic

В сочетании со встроенной 4K-камерой та же панель дистанционного управления (ROP) может использоваться для бесшовного подбора цветов, что упрощает создание эффектных многоплановых видео на выезде.

Функция высокоточной помощи при фокусировке

Камера AK-UCX100 оснащена высокоточным индикатором фокусировки, который визуально указывает на точки фокусировки, а также индикатором фокусировки, использующим технологию фазовой детекции в плоскости изображения для отображения состояния фокусировки с помощью интуитивно понятных значков. Эти функции повышают удобство использования при съемке в режиме реального времени, когда важен каждый момент. Кроме того, функция VF Shadow Boost улучшает видимость, повышая контрастность более темных участков видоискателя.

Первая в мире функция автофокусировки, встроенная в головку камеры

Благодаря фазовой автофокусировке (PDAF) камера может быстро и надежно фокусироваться на объектах независимо от типа объектива или уровня опыта оператора.
Положение, размер и скорость изменения целевой области можно регулировать поэтапно, что позволяет опытным операторам при необходимости легко переключаться на ручную настройку.
Это обеспечивает точное кадрирование при сохранении творческого контроля.

Примеры использования функции TRUNK с использованием 3G-SDI (резервирование)

    Две системы 3G-SDI (CCU/CFA для камеры) со встроенным синхронизатором кадра (frame synchronizer)
    Можно использовать для подсказок, фиксированных возвратных изображений и мониторинга со стороны камеры (в студии и т. д.).
    Одна система 3G-SDI (от камеры до CCU/CFA) со встроенным FS
    Выводит видео с ручной или PTZ-камеры в студии или на выезде.
    Кроме того, видеовход использует встроенную функцию FS для асинхронных видеосигналов.

Примеры использования функции TRUNK в локальной сети

    Одна система LAN (1000BASE-T)
    Возможно IP-управление внешними устройствами, управление PTZ-камерами и потоковая передача видео. Вы можете расширить свою локальную сеть и подключить периферийные устройства к сети, просто соединив AK-UCX100 и AK-UCU700 оптическим кабелем. Это избавляет от необходимости использовать дополнительные концентраторы и провода, снижая эксплуатационные расходы.

Поддерживает высокоскоростную съемку в форматах 4K 2x и HD 4x

Поддерживается высокоскоростная съемка со скоростью до 2-кратного увеличения в разрешении 4K и до 4-кратного увеличения в разрешении HD. Эта функция позволяет вести высокоскоростную съемку, что придает особую выразительность динамическому видеоконтенту, в том числе спортивному.
4K: 2-кратное увеличение
HD: 2-кратное увеличение, 3-кратное увеличение, 4-кратное увеличение



Общая информация
Источник питания	12 В постоянного тока (при использовании внешнего источника питания) 240 В переменного тока, 50 Гц/60 Гц (AK-UCU710/AK-UCU710S/AK-UCU700/AK-UCU700S/AK-CFA100 в комплекте)
Потребляемая мощность	119 Вт (максимум при подключении к внешнему источнику питания 12 В и с учетом питания подключенных устройств) 360 Вт (максимум при подключении AK-UCU710/AK-UCU710S/AK-UCU700/AK-UCU700S/AK-CFA100 и с учетом питания подключенного устройства)
Рабочая Температура	От –10 °C до 45 °C (от 14 °F до 113 °F) (требуется предварительный нагрев при температуре 0 °C (32 °F) или ниже)
Рабочая Влажность	85 % или меньше (относительная влажность)
Температура хранения	От -20 °C до 60 °C (от -4 °F до 140 °F)
Вес	Прибл. 4,55 кг (9,90 фунтов) (только корпус, без аксессуаров)
Размеры (Ш x В x Г)	157 мм x 267 мм x 371,5 мм (5-31/32 дюйма x 10-17/32 дюйма x 14-21/32 дюйма) (без учета выступов)
Блок камеры
Приемное устройство	19,29 миллиона пикселей, MOS-матрица
Оптический Фильтр	НАЙТИ	CLEAR, 1/2, 1/4, 1/16, 1/64
	Валюта	CLEAR, CLEAR (опция*), CROSS, Diffusion, CAP * Опция: фильтр нижних частот HD
Крепление Объектива	Штык-нож типа 2/3
Чувствительность	[МАЛЫЙ СВЕТ]: F10 (59,94 Гц)/F11 (50 Гц) [НОРМАЛЬНЫЙ СВЕТ]: F6 (59,94 Гц)/F7 (50 Гц) 2000 лк, 3200 К, при коэффициенте отражения белого света 89,9 %
Горизонтальное разрешение	4K	2000 телевизионных линий или выше (центр)
	HD	1000 телевизионных линий и выше (центр)
S/N	62 дБ или выше
Переключение усиления	-6, -3, 0, 3, 6, 9, 12, 15, 18
Выдержка	Режим [59,94i]/[59,94p]	1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [50i]/[50p]	1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[29,97p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [25p]	1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[23,98p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
Системный формат	3840x2160/59,94p/50p/29,97p/25p/23,98p 1920x1080/59,94p/50p/29,97p/25p/23,98p
Видеовход /Выход
<SDI OUT1> Терминал	BNC x 1 12G/6G/3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<Выход SDI 2> Терминал	BNC x 1 12G/6G/3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<ВХОД В МАГИСТРАЛЬ> Терминал	BNC x 1 3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<G/L IN/REF OUT> Терминал	BNC x 1 <G/L IN>: трехуровневая синхронизация или BB (черный импульс) <REF OUT>: черный сигнал без импульса
Аудиовход /Выход
<MIC 1> Терминал	XLR x 1, 3-контактный гнездовой разъем <LINE>/<MIC>/<+48V> с возможностью переключения Для <MIC>, <FRONT>/<REAR> с возможностью переключения <LINE>: доступно меню выбора 0 дБн,＋4 дБн <MIC>: можно выбрать меню −60 дБн, −40 дБн или −20 дБн
<MIC 2> Терминал	XLR x 1, 3-контактный гнездовой разъем <LINE>/<MIC>/<+48V> с возможностью переключения <LINE>: выбор из меню 0 дБн, +4 дБн <MIC>: выбор из меню −60 дБн, −40 дБн или −20 дБн
<MIC> Терминал (спереди)	XLR×1, 3-контактный гнездовой разъем Переключаемый с помощью клеммы <MIC 1>
Интерком
<INTERCOM1> Терминал	XLR x 1, 5-контактный, гнездовой разъем
<INTERCOM2> Терминал	XLR x 1, 5-контактный, гнездовой разъем
<НАУШНИКИ> Терминал	Стереоразъем mini jack x 1, 3-контактный
Другой Ввод / Вывод
<ОПТИЧЕСКОЕ ВОЛОКНО> Терминал	Оптический композитный разъем x 1
<SFP 1>Терминал	SFP28 x 1
<SFP 2>Терминал	SFP28 x 1
<LENS>Terminal	12-контактный разъем x 1
<VF>Терминал	20-контактный разъем x 1
<VF>Терминал (сзади)	29-контактный разъем x 1
<DC IN>Терминал	XLR x 1, 4-контактный, 12 В постоянного тока
<Выход постоянного тока 12 В, 1 А>Клемма	4-контактный разъем x 1
<RET CTRL>Терминал	6-контактный разъем x 1
<EXT I/O>Терминал	20-контактный разъем x 1, 12 В постоянного тока, 0,5 А
<REMOTE> Терминал	10-контактный разъем x 1
<Выход постоянного тока 12 В, 2,5 А>Клемма	2-контактный разъем x 1
<LAN>Терминал	RJ-45 x 1
<USB3.0 HOST>Терминал	Разъем Type C* (USB Power Delivery) * Поддержка будущих обновлений.
Терминал для сборки	20-контактный разъем x 1
