Бокс-камера Panasonic AK-UBX100GJ

Panasonic создает будущее видеопроизводства, предлагая больше гибкости.
Больше точности. И больше соответствия вашим ожиданиям.

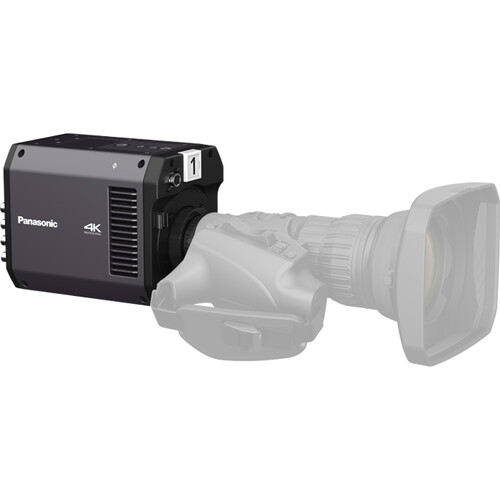

AK-UBX100 — это универсальная 4K-камера в корпусе типа «короб» с байонетным креплением объектива 2/3, предназначенная для высококачественной съемки не только в студийном производстве и спортивных трансляциях, но и на концертах.

Ожидается, что благодаря упрощению подбора цветов с помощью студийной камеры AK-UCX100 4K и PTZ-камеры AW-UE160 4K, а также оптимизации процессов работы с несколькими устройствами, AK-UBX100 обеспечит более плавное и эффективное видеопроизводство.

Кроме того, благодаря поддержке функции автофокусировки камера AK-UBX100 повышает качество изображения и удобство работы при удаленном производстве, способствуя созданию более идеальной среды для удаленной работы.

Возможности

Работает на той же платформе, что и студийная камера AK-UCX100 4K

        Обеспечивает горизонтальное и вертикальное разрешение 2000 ТВ-линий
        Одновременное использование HLG (BT.2020) и SDR (BT.709)
        Сократите время подбора цвета и настройки на месте с помощью унифицированного графического интерфейса
        Полная интеграция с системой Panasonic и PTZ-камерами
        Интегрированный контроль/подсчет в одной локальной сети
        Совместимость с несколькими стандартами передачи IP-данных
        Поддерживает оптическую передачу сигналов SDI / SDI по оптоволокну
        Резервные соединения 4K
        Moiré Reduction

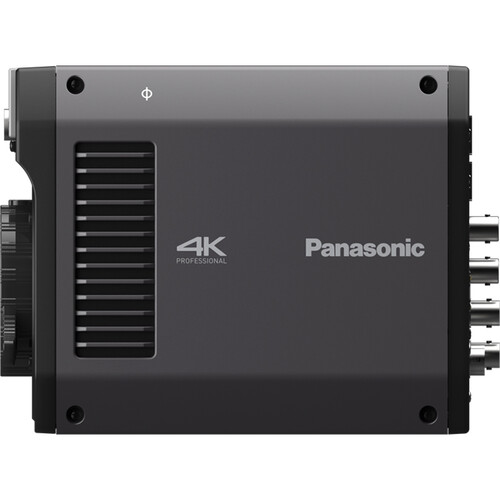

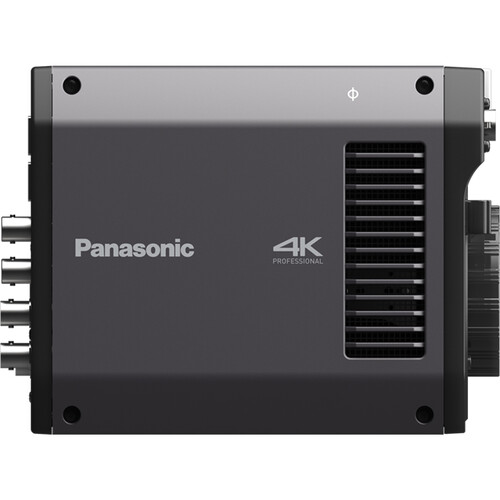

Сверхлегкий плоский дизайн

        Компактный, легкий. Вес около 1,9 кг. Корпус
        Облегчает настройку и переналадку робота для монтажа

Функция фокусировки, поддерживающая съемку высокого уровня

        Функция высокоточной помощи при фокусировке
        Автофокус встроен в головку камеры

        Другие Функции

    Режим сканирования с низким перекосом
    Дистанционная регулировка заднего фокуса
    Компенсация эффекта «плато» и виньетирования
    Возвратный вход SMPTE ST 2110 (HD)

Обеспечивает горизонтальное и вертикальное разрешение 2000 ТВ-линий

MOS-матрица камеры использует передискретизацию для достижения разрешения 2000 ТВЛ как по горизонтали, так и по вертикали, что обеспечивает детальное воспроизведение в высоком разрешении. Благодаря чувствительности F10 (2000 люкс) и соотношению сигнал/шум 62 дБ и выше матрица обеспечивает высококачественное видео с низким уровнем шума даже при очень слабом освещении.

Одновременное использование HLG (BT.2020) и SDR (BT.709)

Технология Hybrid Log Gamma (HLG) обеспечивает точную градацию светлых и темных тонов с широким динамическим диапазоном, а совместимость с ITU-R BT.2020 позволяет воспроизводить практически все естественные цвета с высочайшей точностью. Более того, одновременное использование HLG (BT.2020) и SDR (BT.709) обеспечивает оптимальную цветопередачу практически для любого контента.

Сократите время подбора цвета и настройки на месте с помощью унифицированного графического интерфейса

В AK-UBX100 используется та же платформа и общий интерфейс меню, что и в AK-UCX100. Это упрощает подбор цветов, который был непростой задачей в традиционных рабочих процессах, и обеспечивает единообразие работы на разных устройствах.

Полная интеграция с системой Panasonic и PTZ-камерами

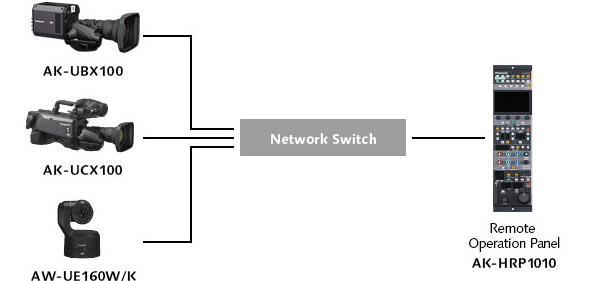

AK-UBX100 подключается напрямую к той же панели дистанционного управления (Remote Operation Panel, ROP), что и AK-UCX100 и AW-UE160.
Поскольку расположение кнопок и структура меню стандартизированы, операторы могут без труда переключаться между моделями.

Даже в производственных условиях, где используется несколько систем камер, обеспечивается бесперебойная и эффективная работа.

Интегрированный контроль/подсчет в одной локальной сети

Функции управления камерами и подсчета импульсов интегрированы в одну локальную сеть, что избавляет от необходимости использовать GPI или специальные кабели для подсчета импульсов. Это уменьшает количество кабелей, упрощает и ускоряет установку, а также позволяет легко менять расположение камер, добавлять камеры или включать удаленное управление, просто настроив сетевые параметры.
Кроме того, IP-функционал позволяет вести журнал и выполнять пакетное обновление прошивки, что еще больше упрощает работу системы.

Совместимость с несколькими стандартами передачи IP-данных

AK-UBX100 поддерживает широкий спектр IP-стандартов, включая SMPTE ST 2110, NDI® с высокой пропускной способностью, SRT и FreeD*. Благодаря поддержке SMPTE ST 2110 он также обеспечивает резервирование сети, гарантируя стабильную работу с IP-камерами 4K.

    * Поддерживается только информация об объективе.

Поддерживает оптическую передачу сигналов SDI / SDI по оптоволокну

С помощью SDI-совместимого SFP-модуля* сигналы SDI можно преобразовывать в оптические сигналы, что обеспечивает передачу на большие расстояния по оптоволоконному кабелю. Это позволяет передавать высококачественное SDI-видео на большие расстояния с низкой задержкой и высокой стабильностью. По сравнению с коаксиальными SDI-кабелями оптоволоконные кабели поддерживают передачу на гораздо большие расстояния, что значительно повышает эффективность монтажа и прокладки кабелей на объекте.
Кроме того, один из двух встроенных слотов SFP поддерживает двунаправленную передачу видеосигналов (вход/выход), а другой — двунаправленную передачу управляющих сигналов.

    * Модуль SFP+/28 продается отдельно.

Резервные соединения 4K

В стандартную комплектацию AK-UBX100 входят два слота SFP+/28 и два выхода 12G-SDI. Резервные маршруты A/B 4K A/B могут быть защищены как на оптических/IP-линиях, так и на линиях основной полосы частот.

    SFP+/28 x2 :
    Оснащен оптическим модулем с двумя оптическими кабелями, напрямую подключенными к головке камеры, что обеспечивает резервирование.
        *Модули SFP продаются отдельно.
    12G-SDI x2 :
    Помимо отправки одного и того же сигнала 4K на отдельные маршрутизаторы для резервного копирования, эти выходы можно использовать для одновременной передачи HDR/SDR или чистого/грязного сигнала.

Moiré Reduction

AK-UBX100 предлагает два варианта устранения муара.

    Замените стандартный оптический фильтр нижних частот UHD на оптический фильтр нижних частот HD

    Также можно использовать в сочетании с нейтральным фильтром, установленным на револьверной головке. Поскольку оптический фильтр HD всегда активен, разрешение немного снижается.

    Сохраните оптический фильтр нижних частот UHD, добавив в турель оптический фильтр нижних частот HD

    Стандартный оптический низкочастотный фильтр UHD остается на месте, а револьверная головка позволяет выбрать либо нейтральный фильтр, либо оптический низкочастотный фильтр HD. Если требуется уменьшить муар, просто выберите оптический низкочастотный фильтр HD. В этом случае его нельзя использовать в сочетании с нейтральным фильтром.

Облегчает настройку и переналадку робота для монтажа

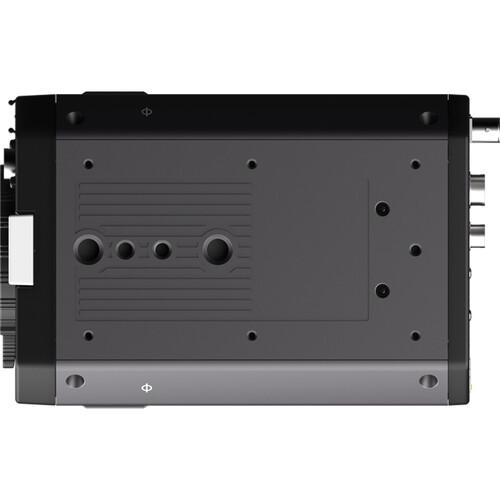

Плоская поверхность со всех четырех сторон в сочетании с резьбовыми отверстиями 1/4 дюйма позволяет надежно закрепить корпус на штативах, подвесах, потолочных креплениях или кранах без использования инструментов.

Простое подключение и отключение кабелей позволяет быстро менять ориентацию или место установки, обеспечивая плавную интеграцию с роботизированными головками.

Функция высокоточной помощи при фокусировке

Камера AK-UCX100 оснащена высокоточным индикатором фокусировки, который визуально указывает на точки фокусировки, а также индикатором фокусировки, использующим технологию фазовой детекции в плоскости изображения для отображения состояния фокусировки с помощью интуитивно понятных значков. Эти функции повышают удобство использования при съемке в режиме реального времени, когда важен каждый момент. Кроме того, функция VF Shadow Boost улучшает видимость, повышая контрастность более темных участков видоискателя.

Автофокус встроен в головку камеры

Благодаря фазовой автофокусировке (PDAF) камера может быстро и надежно фокусироваться на объектах независимо от типа объектива или уровня опыта оператора.
Положение, размер и скорость изменения целевой области можно регулировать поэтапно, что позволяет опытным операторам при необходимости легко переключаться на ручную настройку.
Это обеспечивает точное кадрирование при сохранении творческого контроля.
