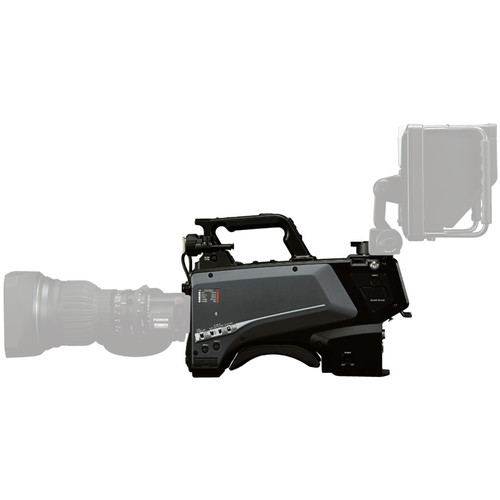

Студийная камера Panasonic AK-UC4000BGS

Студийная камера 4K с высоким качеством видео. Совместима с байонетом 2/3 и оснащена большим 11,14-мегапиксельным сенсором изображения 4K.

Система студийных камер AK-UC4000 для видео 4K сочетает в себе качество широкоформатного сенсора и расширенные функции, включая HDR (HLG), BT.2020 и HighSpeed.*1 В сочетании с новым блоком управления AK-UCU700 система обеспечивает IP-преобразование с использованием различных интерфейсов, включая 12G-SDI для производства базовой полосы частот 4K, а также эффективный и высококачественный рабочий процесс на основе IP. Помимо стандарта SMPTE ST 2110,*2 это первая система студийных камер*3, поддерживающая аудиосеть Dante®*4, NDI®*5 и SRT.*5 Новая универсальная система студийных камер Panasonic Connect — идеальная платформа для профессиональной видеосъемки в эпоху 4K.

    *1: в высокоскоростном режиме HD. Требуется обновление прошивки (скоро появится).
    *2: входит в стандартную комплектацию AK-UCU710 и опционально доступна в AK-UCU700 (требуется интерфейсная плата ST 2110 AK-NP701G, продается отдельно).
    *3: По данным исследования Panasonic Connect, на октябрь 2023 года.
    *4: входит в стандартную комплектацию AK-UCU710 и опционально доступна в AK-UCU700 (требуется интерфейсная плата DanteR AK-NP702G, продается отдельно).
    *5: Требуется плата потокового интерфейса AK-NP703G, продается отдельно.

Студийная камера AK-UC4000

Возможности

Высококачественные изображения в формате 4K и HDR

        Большой датчик изображения
        Крепление B4
        Разрешение 2000 телевизионных линий
        Поддерживает 3 уровня высокоскоростного вывода в режиме HD
        Высокая чувствительность и Низкий Уровень шума
        Уменьшение перекоса за счет высокоскоростного сканирования
        Компенсация хроматических аберраций (Chromatic Aberration Compensation, CAC)
        Поддержка HDR (расширенного динамического диапазона)
        Рекомендация МСЭ-R BT.2020
        Безударный Выигрыш
        Фильтры ND / CC с сервоуправлением

Функции видеопроизводства и универсальные интерфейсы

        Высококачественное видео и отличная функциональность
        Разнообразные Функции Цветокоррекции
        Коррекция деталей Тона кожи
        Функции помощи при фокусировке
        Форматы автономного вывода камеры
        Расширенные функции передачи видео и данных (TRUNK)
        Подробные настройки и функции, оптимизированные для удобства использования
        Подключение по внутренней связи

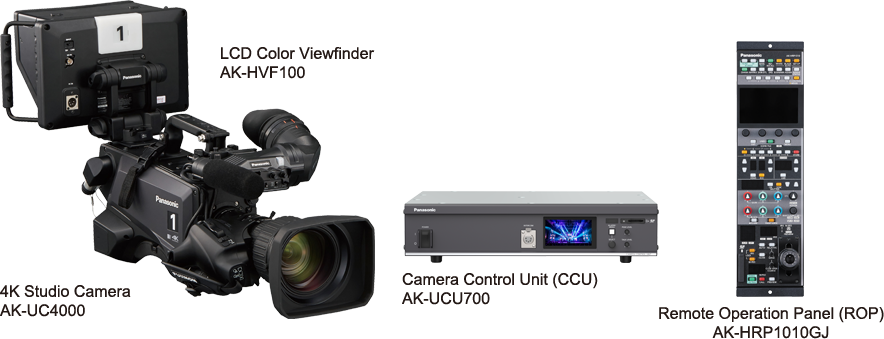

КОНФИГУРАЦИЯ СИСТЕМЫ

    *1: Программное обеспечение, поддерживающее файлы компенсации хроматических аберраций (Chromatic Aberration Compensation, CAC)
    *2: В комплект адаптера переменного тока входит кабель питания.
    *3: При использовании последовательного кабеля дистанционного управления AJ-C10050G питание ROP подается от блока управления.
    *4: При подключении AK-MSU1000GJ к AK-UCU700 Series через последовательный кабель требуется AW-PS551 или PoE+ HUB.
    *5: Для использования требуется обновление до последней версии программного обеспечения.
    *6: При использовании определенного объектива 4K может потребоваться замена деталей крепления объектива.

Большой датчик изображения

Благодаря большому 11,14-мегапиксельному сенсору изображения 4K камера обеспечивает сверхвысокое разрешение, высокую чувствительность, низкий уровень шума и широкий динамический диапазон.

Крепление B4

Объектив 2/3 можно использовать без внешнего адаптера, а внутренний объектив специально разработан для больших сенсоров, что обеспечивает высокое качество видео. Этот новый метод съемки позволяет максимально эффективно использовать падающий свет.

Разрешение 2000 телевизионных линий

При частоте дискретизации выше 4K разрешение составляет 2000 телевизионных линий по горизонтали и вертикали, что обеспечивает высокую детализацию изображения широкого спектра объектов в различных условиях.

Поддерживает 3 уровня высокоскоростного вывода* в режиме HD

Для спортивных мероприятий и других активных действий доступна высокоскоростная съемка в форматах 1080p, 1080i и 720p*. Эта функция позволяет получать изображение с высокой детализацией даже при съемке быстро движущихся объектов. Для совместимости с различными серверами замедленной съемки можно выбрать вывод в формате 2x, 3x или 4x.

    * Высокоскоростная съемка в разрешении 720p доступна только при использовании AK-UCU600.

Высокая чувствительность и Низкий Уровень шума

AK-UC4000 оснащена большим 11,14-мегапиксельным датчиком изображения с разрешением 4K. Можно выбрать один из двух режимов съемки. В режиме High Sense можно получить соотношение сигнал/шум 62 дБ* или выше, а также высокую чувствительность при F10. В результате получается видео с низким уровнем шума и высоким качеством изображения.

    * Во время вывода в формате HD.

Уменьшение перекоса за счет высокоскоростного сканирования

Скорость считывания данных с этой камеры при нормальном и низком уровне перекоса составляет примерно 1/2 и 1/3 от скорости считывания данных со стандартной камеры (1/60 секунды) соответственно. Характеристики перекоса MOS-сенсоров были улучшены за счет считывания сигнала с MOS-сенсора на высокой скорости.

Компенсация хроматических аберраций (Chromatic Aberration Compensation, CAC)

Эта эксклюзивная технология использует связь между объективом и камерой для реализации сложного алгоритма, который автоматически компенсирует ошибку совмещения, вызванную хроматическими аберрациями объектива, и минимизирует размытие по краям изображения. *

Поддержка HDR (расширенного динамического диапазона)

Этот режим обеспечивает богатую градацию для передачи контраста, цвета и теней в темных областях изображения, которые ранее не могли быть воспроизведены из-за затемнения, что обеспечивает более реалистичное качество изображения. Он поддерживает переменный HDR за счет регулировки расширенного динамического диапазона. Кроме того, можно настроить систему, поддерживающую одновременную работу в режимах HDR и SDR, для работы в производственных средах с обоими режимами. Изображение в режиме SDR можно скорректировать, уменьшив экспозицию с помощью функции смещения усиления, а функция «колена» корректирует яркое изображение, как и HDR.

Рекомендация МСЭ-R BT.2020

Эта камера совместима с BT.2020 — цветовым пространством, которое может воспроизвести практически любой цвет в природе, обеспечивая более широкую цветовую гамму.

Высококачественное видео и отличная функциональность

Блок управления камерой (CCU)*1 обеспечивает несжатую передачу видеосигналов UHD и высокой четкости на большие расстояния по оптическому волокну. Панели дистанционного управления (ROP) AK-HRP1010GJ/ HRP1015GJ оснащены цветным ЖК-дисплеем с высокой видимостью. Они также оснащены рядом функций для быстрого реагирования, включая цветную сенсорную ЖК-панель на AK-HRP1010GJ. Эта система обеспечивает высококачественное видео и отличную функциональность. В случаях, когда питание осуществляется от блока управления камерой, возможна передача сигнала на большое расстояние — примерно до 2000 м — между камерой и блоком управления. Расстояние можно увеличить до 10 000 м*2, обеспечив локальное питание головки камеры и используя одномодовое оптическое волокно общего назначения. Помимо выделенной последовательной линии, между блоком управления камерой и устройством отображения поддерживается IP-соединение через кабель локальной сети.

    *1: серии AK-UCU600 и AK-UCU700.
    *2: при неблагоприятных условиях, необходимости установки дополнительных исправлений и более длительных поездках потребуются ретрансляторы.

Разнообразные Функции Цветокоррекции

Помимо предустановленных цветовых матриц EBU и NTSC, пользователи камеры могут сохранить две пользовательские линейные матричные таблицы, а также дополнительно настроить насыщенность и оттенок отдельных цветов с помощью 12-полюсной системы цветокоррекции. В 12-полюсной системе можно настроить не только основные, дополнительные и третичные цвета, но и конкретные оттенки кожи.

Коррекция деталей Тона кожи

Сглаживайте морщины и дефекты кожи ведущих, чтобы красиво передать естественные оттенки. Функция детализации тона кожи предназначена для смягчения оттенков кожи, но ее можно применить к любому оттенку, поэтому ее можно использовать и для смягчения других цветов (например, зеленой травы). Функция детализации тона кожи позволяет задать три независимых диапазона тонов кожи для работы с разными уровнями освещенности или разными людьми в кадре. Функция Skintone-get находит в кадре определенный цвет, чтобы упростить процесс настройки.

Функции помощи при фокусировке

Быстрая и точная фокусировка поддерживается функциями помощи при фокусировке, такими как Focus Bar (показывает уровень фокусировки), Focus-in-Red (использует цвет для обозначения областей в фокусе), MAG (увеличивает центральную часть) и Square (показывает состояние фокусировки на всем экране). Также поддерживаются объективы с автофокусировкой и функциями помощи при фокусировке*. Для фокусировки и масштабирования при использовании цифрового объектива можно также использовать панель дистанционного управления (Remote Operation Panel, ROP).

Расширенные функции передачи видео и данных (TRUNK)

Поскольку видео и данные могут передаваться между камерой и блоком управления камерой (Camera Control Unit, CCU) только по оптоволоконному кабелю, систему можно расширить в соответствии с условиями эксплуатации.

    HD-SDI (CCU → камера) — две линии, VBS (CCU → камера) — две линии
    Можно использовать для мониторинга с помощью суфлера, фиксированного возврата или камеры (монитор в студии) и т. д.
    HD-SDI (камера → CCU), одна линия
    По этой линии можно передавать в студию дополнительный видеосигнал с ручной или удаленной камеры. Поскольку видеовход камеры оснащен синхронизатором кадров, можно использовать и асинхронные видеосигналы.
    LAN (1000BaseT), одна линия
    Используется для управления внешними устройствами и удаленными камерами по IP-протоколу. Также поддерживается передача потокового видео.
    DATA (RS422A или RS232C) две линии
    Можно использовать для передачи данных о положении объектива и основания в виртуальной системе.

Подробные настройки и функции, оптимизированные для удобства использования

    Функция отображения и регулировки цветовой температуры (от 2000 К до 15 000 К).
    Возможна передача данных на расстояние до 10 000 м по одному волокну.*
    Настройки камеры, например параметры видео, можно сохранить на карте памяти SD. Также поддерживается обновление версии прошивки.
    Функция сохранения значений бликов и затенения в файле объектива.
    Поддержка IP-стриминга и IP-управления.
    Выходное напряжение 12 В постоянного тока, 2,5 А и 1,0 А в стандартной комплектации. Это можно использовать в качестве источника питания для больших объективов, выносных экранов и субмониторов.
    На головке камеры расположены четыре пользовательские кнопки (для выбора функций) и четыре — на видоискателе. Они позволяют оператору быстро снимать.

    * В неблагоприятных условиях, при необходимости установки дополнительных заплаток и при более длительных поездках потребуются ретрансляторы.

Подключение по внутренней связи

Помимо переключения между Интеркомом 1 и Интеркомом 2, в дополнение к двум независимым линиям внутренней связи добавлен смешанный режим Интеркома 1 и 2, который можно выбрать для наблюдения за происходящим. С помощью переключателя «передняя/задняя» и регулятора громкости передней камеры можно регулировать уровень звука внутренней связи, даже когда камера используется как плечевой микрофон.

Панель Управления Внутренней Связью





Общая информация
Источник питания	12 В постоянного тока (при использовании внешнего источника питания) 240 В переменного тока, 50 Гц/60 Гц (при подключении к AK-UCU600PSJ/AK-UCU600ESJ/AK-UCU600PJ/AK-UCU600EJ) * AK-UC4000BGS не оснащен функцией питания для AK-HBU500.
Потребляемая мощность	AK-UC4000GSJ, AK-UC4000GJ	119 Вт (максимум только для камеры при подключении к внешнему источнику питания 12 В) 360 Вт (при подключении к AK-UCU600PSJ/AK-UCU600ESJ/AK-UCU600PJ/AK-UCU600EJ)
	AK-UC4000BGS	119 Вт (максимум только для камеры при подключении к внешнему источнику питания 12 В) 170 Вт (при подключении к AK-UCU600PSJ/AK-UCU600ESJ/AK-UCU600PJ/AK-UCU600EJ)
Рабочая Температура	От -10 °C до 45 °C (от 14 °F до 113 °F) (требуется предварительный нагрев при температуре 0 °C (32 °F) или ниже)
Температура хранения	От -20 ℃ до 60 ℃ (от -4 °F до 140 °F)
Рабочая Влажность	85 % или меньше (относительная влажность)
Вес	Прибл. 4,5 кг (9,90 фунта) (только корпус)
Размеры (Ш x В x Г)	Только корпус: 151 мм x 267 мм x 371,5 мм (5-31/32 дюйма x 10-17/32 дюйма x 14-21/32 дюйма) (без учета выступов)
Блок камеры
Приемное устройство	11,14 мегапикселя, MOS x 1
Оптический Фильтр	CC	3200 К, 4300 К, 6300 К, кросс, диффузия
	НАЙТИ	CAP, Clear, 1/4, 1/16, 1/64
Крепление Объектива	Штык-нож типа 2/3
Чувствительность	Два режима съемки. 2000 лк, 3200 К, при коэффициенте отражения белого света 89,9 %
	[ВЫСОКИЙ УРОВЕНЬ]	F10 (59,94 Гц) / F11 (50 Гц)
	[НОРМАЛЬНЫЙ]	F6 (59,94 Гц) / F7 (50 Гц)
Горизонтальное разрешение	4K	2000 телевизионных линий и выше (центр, выход AK-UCU600PSJ/AK-UCU600ESJ/AK-UCU600PJ/AK-UCU600EJ)
	HD	1000 телевизионных линий и выше (центр)
S/N	62 дБ или выше
Горизонтальная модуляция	50 % или выше (27,5 МГц)
Переключение усиления	[НОРМАЛЬНЫЙ]	-6, -3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
	[ВЫСОКИЙ УРОВЕНЬ]	-6, -3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
Выдержка	Режим [59,94i]/[59,94p]	1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[29,97p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[23,98p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [50i]/[50p]	1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [25p]	1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
Видеовход /Выход
<HD-SDI1> Терминал	BNC x 1	3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<HD-SDI2> Терминал	BNC x 1	3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<AUX> Терминал	BNC x 1	Функции терминала <HD TRUNK>/терминала <PROMPTER2> переключаются в меню <HD TRUNK>: 1,5G-SDI: 0,8 В [размах], 75 Ом <PROMPTER2>: сигнал VBS 1 В [размах], 75 Ом
<G/L IN/PROMPTER OUT> Терминал	BNC x 1	<G/L IN>: трехуровневая синхронизация или BB (черный импульс) <PROMPTER OUT>: сигнал VBS 1 В [размах], 75 Ом При автономном использовании работает как <G/L IN>, а при подключении к AK-UCU600PSJ/AK-UCU600ESJ/AK-UCU600PJ/AK-UCU600EJ — как <PROMPTER OUT>
Аудиовход /Выход
<MIC 1> Терминал	XLR x 1, 3-контактный (мама)	Переключаемые <LINE>/<MIC>/<+48 V> Для <MIC>, переключаемые <FRONT>/<REAR> <LINE>: доступен выбор из меню 0 дБн, +4 дБн <MIC>: можно выбрать из меню -60 дБн, -40 дБн или -20 дБн
<MIC 2> Терминал	XLR x 1, 3-контактный (гнездо)	Переключаемые <LINE>/<MIC>/<-48V> <LINE>: доступен выбор из меню 0 дБн, +4 дБн <MIC>: можно выбрать из меню -60 дБн, -40 дБн или -20 дБн
<MIC> Терминал (спереди)	XLR x 1, 3-контактный (гнездо)	Переключается с помощью клеммы <MIC 1>
Интерком
<INTERCOM1> Терминал	XLR x 1, 5-контактный (гнездо)
<INTERCOM2> Терминал	XLR x 1, 5-контактный (гнездо)
<НАУШНИКИ> Терминал	Стереоразъем mini jack x 1
Другой Ввод / Вывод
<ОПТИЧЕСКОЕ ВОЛОКНО> Терминал	Оптический композитный разъем x 1, Tajimi/LEMO
<LENS> Терминал	12-контактный разъем x 1
<VF> Терминал	20-контактный разъем x 1
<VF> Терминал (сзади)	29-контактный разъем x 1
<DC IN> Терминал	XLR x 1, 4-контактный, 12 В постоянного тока
<Выход постоянного тока 12 В, 1 А> Клемма	4-контактный разъем x 1
<RET CTRL> Терминал	6-контактный разъем x 1
<EXT I/O> Терминал	20-контактный разъем x 1, 12 В постоянного тока, 0,5 А
<ОТДАЛЕННЫЙ> терминал	10-контактный разъем x 1
<TRUNK> Терминал	12-контактный разъем x 1
<Выход постоянного тока> Клемма	2-контактный разъем x 1, 12 В постоянного тока, 2,5 А
<LAN> Терминал	RJ-45 x 1
<USB2.0> Терминал (хост)	Разъем типа А, 5 В постоянного тока, 0,5 А
Терминал для сборки	20-контактный разъем x 1
