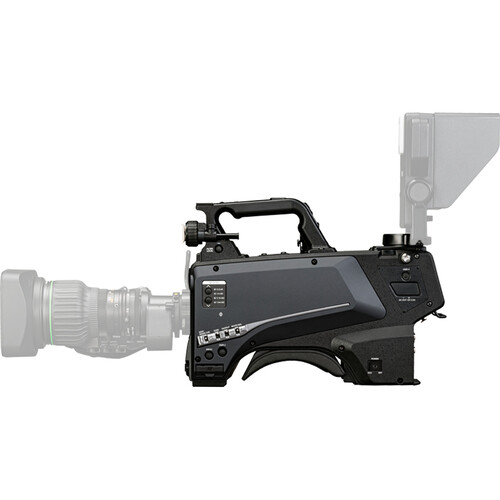

Студийная камера Panasonic AK-HC3900GS

Большой 11,14-мегапиксельный датчик изображения для видео с высокой чувствительностью и низким уровнем шума

CCU и ROP также были полностью обновлены, чтобы создать систему камер Full HD, которую можно использовать как единое целое. Высокоэффективная система может быть создана с минимальными затратами для прямых трансляций и спортивных мероприятий, а также для студийного производства.
Кроме того, за дополнительную плату поддерживаются 4K*1 и IP-соединение (SMPTE ST 2110)*2.
Предусмотрен широкий диапазон масштабируемости, который можно выбрать в зависимости от типа работы.

    *1: При использовании CCU AK-HCU250/HCU250S требуется отдельно приобретаемый дополнительный интерфейсный комплект AK-HUC01G 4K/12G-SDI (оплачивается отдельно).
    *2: Требуется активация с помощью отдельно приобретаемого программного ключа AK-SFC391. Подробнее см. в разделе Как использовать AK-SFC391.

Студийная камера AK-HC3900

    * Это устройство не поддерживает модульные блоки. При использовании объективов в коробке требуется держатель для объектива от производителя. Объектив и видоискатель являются дополнительными аксессуарами.

Возможности

Высококачественные изображения в формате Full HD

        Большой 11,14-мегапиксельный датчик изображения
        Поддержка нескольких форматов
        Крепление B4
        Встроенный оптический фильтр
        HDR (расширенный динамический диапазон)

Различные функции и универсальные интерфейсы

        Высокоскоростное сканирование для съемки с малым углом наклона
        Цифровой удлинитель (2x)
        Компенсация хроматических аберраций (Chromatic Aberration Compensation, CAC)
        Функции помощи при фокусировке
        Коррекция диапазона вспышки
        Разнообразные Функции Цветокоррекции
        Коррекция деталей Тона кожи
        Безударный Выигрыш
        Форматы автономного вывода камеры
        Передача на большие расстояния
        Подробные функции, оптимизированные для удобства использования
        Функции передачи видео (TRUNK)

Поддержка обновления 4K

        Поддержка обновления 4K
        Рекомендация МСЭ-R BT.2020

Поддержка обновления ST 2110 без CCU

        Поддержка SMPTE ST 2110
        Компактность и совместимость с платформой IT/IP «KAIROS»
        Энергосбережение для устойчивого будущего


Большой датчик изображения

Благодаря большому 11,14-мегапиксельному сенсору изображения 4K камера обеспечивает сверхвысокое разрешение, высокую чувствительность, низкий уровень шума и широкий динамический диапазон.

Крепление B4

Объектив 2/3 можно использовать без внешнего адаптера, а внутренний объектив специально разработан для больших сенсоров, что обеспечивает высокое качество видео. Этот новый метод съемки позволяет максимально эффективно использовать падающий свет.

Встроенный оптический фильтр

Внутренний нейтральный фильтр можно использовать в различных условиях съемки.

Светофильтры: «Сквозной», 1/4, 1/16, 1/64

HDR (расширенный динамический диапазон)

Этот режим обеспечивает богатую градацию для передачи контраста, цвета и тени в светлых и темных участках изображения, которые ранее не удавалось воспроизвести из-за переэкспонированности и дефектов черного соответственно, что приводит к более реалистичному качеству изображения. Поддерживается переменная HDR, которая обеспечивает оптимальную настройку для широкого динамического диапазона. Кроме того, можно настроить систему, поддерживающую одновременную работу в режимах HDR и SDR, для работы в производственных средах с обоими режимами. Сигнал SDR может подавлять пересвеченные участки с помощью функции смещения усиления из режима HDR, а для светлых участков можно выполнить ту же корректировку, что и для HDR.

Высокоскоростное сканирование для съемки с малым углом наклона

AK-HC3900GSJ/HC3900GJ поддерживает высокую скорость считывания — 1/100 секунды по сравнению с 1/60 секунды на стандартных камерах. Искажение сигнала на МОП-матрицах было уменьшено за счет считывания сигнала с МОП-матрицы на высокой скорости.

Цифровой удлинитель (2x)

Схема цифровой обработки сигнала удваивает размер видеоизображения, что позволяет вести съемку с большим увеличением даже с объективами с малым увеличением. Достаточное разрешение сохраняется даже при увеличении изображения, что предотвращает снижение освещенности, характерное для удлинительных объективов.

Компенсация хроматических аберраций (Chromatic Aberration Compensation, CAC)

Эта эксклюзивная технология использует связь между объективом и камерой для реализации сложного алгоритма, который автоматически компенсирует ошибки совмещения, вызванные хроматическими аберрациями объектива, и минимизирует размытие по краям.

Функции помощи при фокусировке

Быстрая и точная фокусировка поддерживается функциями помощи при фокусировке, такими как Focus Bar (показывает уровень фокусировки), Focus-in-Red (использует цвет для обозначения областей в фокусе), MAG (увеличивает центральную часть) и Square (показывает состояние фокусировки на всем экране). Также поддерживаются объективы с автофокусировкой и функциями помощи при фокусировке*. Для фокусировки и масштабирования при использовании цифрового объектива можно также использовать панель дистанционного управления (Remote Operation Panel, ROP).

Коррекция диапазона вспышки

Проблема «вспышечных полос» (явление, при котором в одном кадре появляются темные и светлые области после срабатывания вспышки) решается с помощью высокоточного обнаружения и коррекции «вспышечных полос» в микросхеме обработки сигнала камеры.

Разнообразные Функции Цветокоррекции

Пользователи могут выполнять 12-полюсную цветокоррекцию и индивидуальную настройку насыщенности и оттенка с помощью линейной матрицы. Кроме того, функция отдельной настройки цвета кожи (Skin Correction) позволяет более точно передать цветопередачу.

Коррекция деталей Тона кожи

Сглаживайте морщины и дефекты кожи ведущих, чтобы они выглядели естественно. Эта функция коррекции применима не только к оттенкам кожи, но и к любому оттенку и позволяет задать три независимых диапазона тонов для коррекции. Также предусмотрена функция выбора и непосредственной настройки определенного цвета.

Безударный Выигрыш

Можно плавно переходить от одного изображения к другому при изменении коэффициента усиления. Кроме того, с помощью функции пошаговой регулировки коэффициента усиления с шагом 0,1 дБ можно точно настроить параметры в соответствии со снимаемой сценой.

Форматы автономного вывода камеры

Для вывода на головку камеры (HD-SDI 1/HD-SDI 2) можно выбрать разрешение 1080p, 1080i или 720p.

Передача на большие расстояния

Поддерживается передача несжатых видеосигналов на большие расстояния в блок управления камерой (Camera Control Unit, CCU) по оптоволоконному кабелю. При подаче питания на камеру от CCU возможна передача сигнала на расстояние примерно 1,2 км. Кроме того, расстояние передачи можно увеличить до 10 км, используя внешний источник питания для камеры и оборудование для оптической передачи общего назначения*. Помимо выделенной последовательной линии, для управления между CCU и пультом дистанционного управления (Remote Operation Panel, ROP) поддерживается IP-соединение через кабель локальной сети.

    * Если увеличить расстояние передачи, соединив волокна в нескольких точках, оно сократится из-за затухания сигнала. Также рекомендуется использовать ретрансляторы.

Подробные функции, оптимизированные для удобства использования

    Функция отображения и регулировки цветовой температуры (от 2000 К до 15 000 К).
    Настройки камеры, такие как параметры видео, можно сохранить на SD-карту памяти. Также поддерживается обновление версии прошивки.
    Функция сохранения файлов с объективами позволяет сохранять значения бликов и затенения.
    Поддержка IP-контроля.
    На головке камеры есть три пользовательские кнопки для выбора функций, четыре — на ЖК-видоискателе AK-HVF100GJ и три — на ЖК-видоискателе AK-HVF75GJ.
    Можно подключить одну линию домофона.

Функции передачи видео (TRUNK)

Видеосигналы, поступающие не от этого устройства, могут передаваться между камерой и центральным блоком управления только по оптическому кабелю, что позволяет модернизировать систему в соответствии с условиями эксплуатации.

    H3G/1.5G-SDI (CCU->камера), одна линия (внутренняя FS):
    Эту линию можно использовать для мониторинга (монитор в студии) с помощью суфлера, камеры и т. д.
    3G/1.5G-SDI (камера-> CCU) одна линия (внутренняя FS):
    Эту линию можно использовать для вывода видео с ручной или PTZ-камеры в студии, на выезде и т. д. на CCU (систему). Поскольку видеовход камеры оснащен синхронизатором кадров, можно использовать и асинхронные видеосигналы.

Поддержка обновления до 4K*1

Дополнительный модуль 4K позволяет выводить видео в формате 4K с разрешением по горизонтали и вертикали 2000 телевизионных линий. Также поддерживаются форматы 4K/HDR и ITU-R BT.2020, обеспечивающие более высокую яркость и более широкий диапазон цветопередачи. Для повышения удобства работы при создании видео в формате 4K также поддерживается ряд выходных интерфейсов, в том числе 12G-SDI*2 и 3G-SDI QuadLink*2.

Поддержка SMPTE ST 2110

Поддержка подключения к SMPTE ST 2110 в студийных камерах ранее осуществлялась через CCU, но программный ключ AK-SFC391* (продается отдельно) позволяет подключаться по протоколу SMPTE ST 2110.

Это позволяет AK-HC3900GSJ/HC3900GJ передавать несжатое HD-видео вещательного качества непосредственно с корпуса камеры по IP с низкой задержкой, без необходимости использования CCU. Камера также поддерживает обратное IP-видео (HD), опорный сигнал (PTP), выход сигнала TRUNK (HD), вход для суфлера и аудиовход/выход для внутренней связи по IP с помощью ST 2110.

Как пользоваться AK-SFC391



Общая информация
Источник питания	12 В постоянного тока (при использовании внешнего источника питания) 190 В постоянного тока (при подключении AK-HCU250PSJ/HCU250ESJ/HCU250PJ/HCU250EJ)
Потребляемая мощность	82 Вт (максимум при подключении к внешнему источнику питания 12 В и с учетом питания подключенных устройств) 92 Вт (максимум при подключении AK-HCU250PSJ/HCU250ESJ/HCU250PJ/HCU250EJ и с учетом питания подключенных устройств)
Рабочая Температура	От –10 °C до 45 °C (от 14 °F до 113 °F) (требуется предварительный нагрев при температуре 0 °C (32 °F) или ниже)
Температура хранения	От -20 °C до 60 °C (от -4 °F до 140 °F)
Рабочая Влажность	85 % или меньше (относительная влажность)
Вес	Прибл. 4,0 кг (8,80 фунтов) (только корпус, без аксессуаров)
Размеры (Ш x В x Г)	Только корпус: 151 мм x 267 мм x 369 мм (5-31/32 дюйма x 10-17/32 дюйма x 14-17/32 дюйма) (без выступов)
Блок камеры
Приемное устройство	11,14 миллиона пикселей, MOS-сенсор
Оптический Фильтр	ND: Clear, 1/4, 1/16, 1/64
Крепление Объектива	Штык-нож типа 2/3
Чувствительность	Режимы съемки [HIGH SENS]: F10 (59,94 Гц)/F11 (50 Гц) [NORMAL]: F6 (59,94 Гц)/F7 (50 Гц) 2000 лк, 3200 К, при коэффициенте отражения белого света 89,9 %
Горизонтальная модуляция	50 % и выше (27,5 МГц)
S/N	62 дБ или выше
Горизонтальное разрешение	HD: 1000 телевизионных линий или выше (центр) 4K: 2000 телевизионных линий или выше (центр, при использовании AK-HUC01)
Переключение усиления	[НОРМАЛЬНЫЙ]	−6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
	[ВЫСОКИЙ УРОВЕНЬ]	−6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
Выдержка	Режим [59,94i]/[59,94p]	1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[29,97p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	[23,98p] режим	1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [50i]/[50p]	1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
	Режим [25p]	1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
Системный формат	1920 x 1080/59,94p/50p/29,97p/25p/23,98p при использовании AK-HUC01 3840 x 2160/59,94p/50p/29,97p/25p/23,98p
Видеовход /Выход
Терминал <HD-SDI1>	BNC x 1	3G/1.5G-SDI: 0,8 В [размах], 75 Ом
Терминал <HD-SDI2>	BNC x 1	3G/1.5G-SDI: 0,8 В [размах], 75 Ом
<AUX> терминал	BNC x 1	Функции терминала <HD TRUNK>/терминала <PROMPTER> переключаются в меню <HD TRUNK>: 3G/1.5G-SDI: 0,8 В [размах], 75 Ом <PROMPTER>: сигнал VBS 1 В [размах], 75 Ом
Аудиовход /Выход
<MIC 2> терминал	XLR x 1, 3-контактный (гнездовой тип)	Переключение <LINE>/<MIC>/<+48V> <LINE>: 0 дБн <MIC>: можно выбрать меню −60 дБн, −40 дБн или −20 дБн
<MIC> терминал (спереди)	XLR x 1, 3-контактный (гнездовой тип)	Переключение <LINE>/<MIC>/<+48V> <LINE>: 0 дБн <MIC>: можно выбрать меню −60 дБн, −40 дБн или −20 дБн
Интерком
<INTERCOM1> терминал	XLR x 1, 5-контактный, гнездовой разъем
Другой Ввод / Вывод
<ОПТИЧЕСКОЕ ВОЛОКНО> терминал	Оптический композитный разъем x 1
<LENS> терминал	12-контактный разъем x 1
<VF> терминал	20-контактный разъем x 1
<VF> терминал (задний)	29-контактный разъем x 1
Терминал <DC IN>	XLR x 1, 4-контактный, 12 В постоянного тока
<LAN> терминал	RJ-45 x 1
