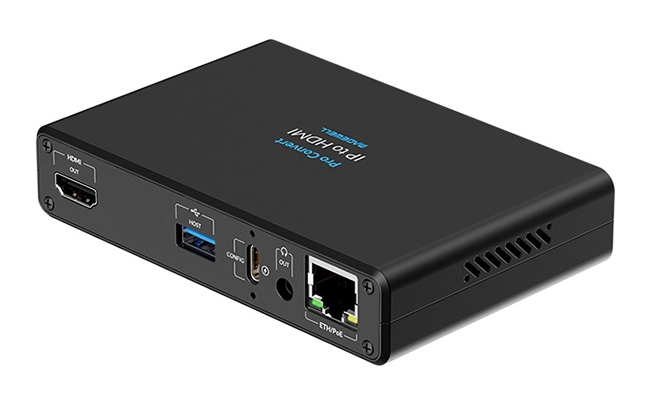

Magewell Pro Convert IP to HDMI
Конвертер до четырех IP-потоков в HDMI
- Декодирование и вывод до 4х IP-потоков в заданной компоновке экрана, включая режимы «одно основное окно», «картинка в картинке» или «квадратор»
- Обеспечивает интеграцию оборудования для работы с сигналами в исходном формате (baseband) в медиасети на базе IP
- Поддержка форматов HDR PQ и HLG
- Доступен предварительный просмотр видео (в виде потока в реальном времени или изображений MJPEG) через веб-интерфейс
- Поддержка удаленного централизованного управления через Control Hub или Zixi ZEN Master
Декодирование
- Поддержка декодирования 1 потока до 2560×1440p60 в форматах H.264/H.265, SpeedHQ и MPEG2
- Поддержка протоколов NDI High Bandwidth, NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и Zixi
- Поддержка различных схем компоновки мультивью:
- — Режим «четыре экрана» (quad-screen): одновременное декодирование 4 потоков H.264/H.265 с разрешением до 1920×1080p60
- — Режим «картинка в картинке» (PiP): одновременное декодирование 2 потоков с разрешением до 1920×1080p60 (максимум 1 поток в формате H.264/H.265, SpeedHQ или MPEG2)
- Поддержка декодирования звука в форматах AAC, MP3, AC3, Opus и G.711
- Поддержка NDI 6.3
Характеристики вывода
- Максимальные параметры вывода: 2560×1440, 60 кадров/с, 4:4:4 (8 бит) или 4:2:2 (12 бит)
- Вывод видео в формате, оптимальном для подключенного монитора
- Поддержка вывода 8-канального звука (48/96 кГц)
- Поддержка HDR (PQ/HLG)
Прочее
- Расширенная настройка и мониторинг состояния устройства через интуитивно понятный веб-интерфейс или встроенные органы управления
- Регистрация в Control Hub или Zixi ZEN Master для удаленного централизованного управления
- Поддержка превью выходного ихображения и управления PTZ-камерами
- Предоставление HTTP API
- LED-индикаторы состояния
- Форм-фактор: 120 мм (Д) x 79,3 мм (Ш) x 24,5 мм (В)
Характеристики:
Спецификация Magewell Pro Convert IP to HDMI
Декодирование
- Поддержка различных режимов вывода для декодирования сигналов с разными протоколами.
- Один экран (Single Screen)
- Количество каналов декодирования: 1
- Поддерживаемые протоколы: NDI High Bandwidth, NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
- Форматы: H.264, H.265, SpeedHQ, MPEG2
- Разрешение: до 2560×1440p60
- Режим «Картинка в картинке» (PiP)
- Количество каналов декодирования: 2
- Поддерживаемые протоколы: NDI High Bandwidth*, NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
- Форматы: H.264, H.265, SpeedHQ, MPEG2*
- Разрешение: до 1920×1080p60
- *Примечание: Поддерживается декодирование только одного канала в формате NDI High Bandwidth или MPEG2.
- Четыре экрана (Quad Screen)
- Количество каналов декодирования: 4
- Поддерживаемые протоколы: NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
- Форматы: H.264, H.265
- Разрешение: до 1920×1080p60
- Поддержка декодирования аудиоформатов, включая AAC, MP3, AC3, Opus и G.711
- Поддержка NDI 6.3
Возможности вывода
- Максимальные параметры вывода: 2560×1440, 60 кадр/с, 4:4:4 (8 бит) или 4:2:2 (12 бит)
- Поддерживаемые форматы вывода:
- 2560×1440p60
- 2560×1080p 23,98/24/25/29,97/30/50/59,94/60
- 1920×1080p 23,98/24/25/29,97/30/50/59,94/60
- 1920×1080i 50/59,94/60
- 1280×720p 23,98/24/25/29,97/30/50/59,94/60
- 720×576p50
- 720×576i50
- 720×480p59,94/60
- 720×480i59,94/60
- Поддержка цветовых пространств: BT.601/BT.709/BT.2020
- Поддержка HDR (PQ/HLG)
- Поддержка вывода 8-канального звука (48/96 кГц)
- Интерфейс HDMI: HDMI 2.0
Настройка и управление
- Поддержка регистрации в Control Hub и Zixi ZEN Master для удаленного централизованного управления
- Наличие инструментов веб-интерфейса (WebUI)
- Предоставление исчерпывающей информации об устройстве и декодируемых сигналах в режиме реального времени
- Поддержка предварительного просмотра выходного изображения и управления PTZ
- Настройка параметров декодирования и вывода аудио- и видеосигналов (включая OSD, деинтерлейсинг, формат видео, усиление аудио, частоту дискретизации и т. д.)
- Поддержка обновления прошивки
- Поддержка проверки связи (Ping), импорта и экспорта файлов конфигурации, настройки сетевого подключения и т. д.
- Поддержка функции USB NET
- Поддержка веб-браузеров Edge, Firefox, Chrome, Safari и Opera
- Поддержка HTTP API
Кнопки управления управления
- Поворотная кнопка :
- Вращение: переключение опций
- Нажатие: вызов меню, вход в выбранную опцию или подтверждение выбора

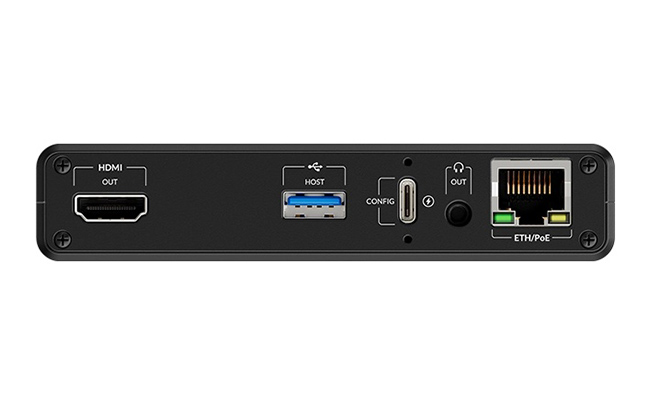

Сетевой интерфейс
- 10/100/1000Mbps Ethernet
- IEEE 802.3af PoE+
USB-интерфейс
- USB 3.0 Type-C
- Блок питания 5 В / 12 В, 10 Вт
- USB-сеть
- USB 3.0 Type-A
- Подключение периферийных устройств (клавиатуры и/или мыши) для настройки параметров устройства
LED-индикатор
- Индикатор питания (PWR)
- Горит: питание подключено
- Не горит: питание отключено
- Индикатор состояния декодирования (SIG)
- Синий: все выбранные источники (в режиме одноканального или многоканального декодирования) работают нормально
- Красный: во всех выбранных источниках (в режиме одноканального или многоканального декодирования) наблюдаются сбои
- Зеленый: в режиме многоканального декодирования одновременно присутствуют как нормально работающие, так и проблемные источники
- Не горит: источники для декодирования не выбраны
- Индикаторы Tally
- Индикатор Program (PGM): красный цвет означает, что подключенный NDI-источник выведен в эфир
- Индикатор Preview (PVW): зеленый цвет означает, что подключенный NDI-источник находится в режиме предварительного просмотра
Монтажные точки
Форм-фактор (ДхШхВ)
Питание
- 5V макс: ~1.324A
- Максимальное энергопотребление: ~6.62W
Рабочие условия
- Рабочая температура: от 0 до 40 ° C
- Температура хранения: от -20 до 70 ° C
- Относительная влажность: от 5% до 90% без конденсации
