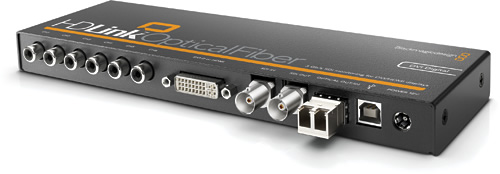

Конверторы видеосигналов Blackmagic HDLink Optical Fiber

Конверторы видеосигналов Blackmagic HDLink Optical Fiber

Артикул 02023
Производитель: Blackmagic
Рейтинг:comment rank 5
Просмотров 4670
Официальная гарантия

Только под заказ!
Звоните!!!

Забудьте о высокой стоимости HDTV-мониторинга вместе с HDLink, наиболее функциональным решением для мониторинга в высоком разрешении 2D/3D HDTV и 2K на DVI-, DisplayPort- и HDMI-дисплеях. Конвертеры HDLink обеспечивают качество 4:4:4 SDI-видео, работу с lookup-таблицами через USB-порт, а также имеют аналоговые аудиовыходы.

Встроенный интерфейс Optical Fiber

Модель HDLink Optical Fiber – это первое в мире решение для мониторинга широковещательного качества, имеющее на борту оптоволоконный SDI-интерфейс. Оптоволоконный кабель позволяет соединять различные узлы на больших расстояниях, имеет низкую стоимость, а также способен служить практически вечно, поскольку может использоваться в будущем для более скоростных подключений. Оптоволоконные кабели могут быть куплены в местном магазине электроники и подключены вашим электриком. Поскольку эти кабели используются в компьютерных сетях, они дешевы и общедоступны. Теперь вы можете построить своё собственное оптоволоконное окружение!

Мониторинг в полном HD-разрешении

HDLink позволяет подключить SDI-видеосигнал к любому компьютерному LCD-монитору с DVI-D или DisplayPort интерфейсом и осуществлять мониторинг в полноценном HDTV-разрешении. HDLink имеет 3 Gb/s SDI-интерфейс, позволяющий осуществлять мониторинг 2K-материала при подключении к 30-дюймовому DVI- или DisplayPort-дисплею. HD или 2K SDI-сигнал несет информацию о каждом отдельном пикселе и имеет цифровую адресацию относительно пикселей на LCD-дисплее. Таким образом, вы получаете идеальную передачу HDTV- или 2K-материала на экране с точностью до пикселя. Всё, что вам потребуется для мониторинга в кинематографическом стиле, это HDMI-телевизор или проектор с подключенным конвертером HDLink! Даже большие 23-дюймовые CRT-мониторы не способны воспроизвести полное разрешение HD-SDI-сигнала. Но, благодаря HDLink, вы сможете увидеть каждый пиксель HD-сигнала. Таким образом, на вашем экране всегда будет превосходное качество изображения. Вы будете потрясены, когда в первый раз подключите HDLink к монитору и просмотрите любимый фильм в HD- или 2K-разрешении. Более высокого качества HDTV-мониторинга в мире просто не существует!

Поддержка DVI и HDMI

HDLink поддерживает все компьютерные мониторы, имеющие интерфейс DVI-D и DisplayPort, а также работу с HDMI-видео. HDLink поддерживает следующие форматы: 1080i/50, 1080i/59.94 и 720p/59.94. DVI-D- и DisplayPort-интерфейсы поддерживают дисплеи с разрешением 1920 x 1200 (16:10) для всех форматов 1080 HDTV. Если вы работаете с форматами 720 HDTV, то можете использовать более дешевые мониторы с разрешением 1280x800 и получить превосходное качество 720p-мониторинга с точностью до пикселя. При работе с NTSC или PAL, HDLink способен масштабировать размер окна для более удобного просмотра. Так как большинство мониторов ограничено кадровой частотой, приблизительно равной 60 Гц, HDLink автоматически применяет «pull-down» процесс, позволяя отображать видео с различными частотами кадров. HDLink имеет встроенный процессор Power PC, позволяющий производить автоматическую настройку разрешения монитора, используя VESA E-EDID1.3.

Управление цветом через 3D Lookup-таблицы

Для калибровки колориметрии LCD-дисплея и имитирования различных киноэффектов с цветом, модель HDLink Pro имеет продвинутые возможности работы с 3D lookup таблицами. Эти таблицы расширяют границы работы с цветом, позволяя управлять выводом смеси красного, зеленого и синего для каждого основного цвета. Только такие продвинутые 3D lookup-таблицы способны дать полный контроль над цветом, позволяя вам точно имитировать практически любую плёнку. Lookup-таблицы настраиваются при помощи входящего в комплект программного обеспечения HDLink Utility для операционных систем Windows и Mac OS X. Программное обеспечение также включает гамма-таблицы для Panasonic и Grass Valley Thomson Viper.

Аналоговый выход для аудиомониторинга

Путем деэмбедирования аудиосигнала с SDI-входа, на аналоговом выходе вы получаете превосходное качество звука, преобразованного с 24-битным разрешением. HDLink поддерживает вывод 6-канального звука, что легко позволяет осуществлять мониторинг в формате 5.1. Аудиовыходы имеют RCA-разъемы, поэтому вы легко можете использовать в своей работе стандартную HiFi-систему. Если монитор, с которым вы работаете, требует «pull-down» подстройки, то HDLink применяет временную задержку звука для обеспечения идеальной синхронизации видео со звуком. Для защиты акустических систем от резких звуков HDLink автоматически приглушает звук при смене видеоформатов или при включении/отключения SDI-сигнала.

Доступный 3D SDI-мониторинг

Отныне HDLink Pro поддерживает 3D-мониторинг для новейших процессов производства 3D-видео! HDLink Pro 3D позволяет вам работать как с двухпотоковым, так и с чередующимся стандартом вывода 3D-материала на любой совместимый 3D DVI-дисплей или HDMI-телевизор. При использовании адаптера DisplayPort на HDMI, HDLink Pro 3D DisplayPort также поддерживает стандарт HDMI 1.4 для совместимости с новейшими 3D-телевизорами!

Высочайшее качество 3 Gb/s SDI 4:4:4 видео

HDLink – первое в мире решение для просмотра видео в полном HDTV 4:4:4 разрешении, поддерживающее форматы SD-SDI, HD-SDI и HD-SDI 4:4:4 с высочайшим цветовым разрешением. Стандартное SD- и HD-видео имеет цветовое пространство 4:2:2, которое вдвое сокращает цветность оригинального изображения. Dual Link 4:4:4 HD сохраняет целостность цветового пространства, что так важно при качественном кеинге и работе с киноматериалом. HDLink Pro также является первым в мире решением, поддерживающим высокоскоростной 3 Gb/s SDI-стандарт для 4:4:4 RGB- и 2K-мониторинга. По сравнению с нормальным HD-SDI-видеопотоком 3 Gb/s SDI формат обеспечивает в два раза большую скорость передачи данных, что позволяет выводить 4:4:4 RGB-видео по одному SDI-кабелю. 3 Gb/s SDI также позволяет осуществлять мониторинг в полном 2K-разрешении 2048 x 1556 с помощью одного SDI-подключения.

Поддержка LCD-дисплеев

HDLink поддерживает компьютерные DVI-D- и DisplayPort-дисплеи. Для работы с форматами 1080 и 720 HDTV рекомендуется использовать дисплеи с разрешением 1920x1200 (16:10). Однако, если вы работаете только с форматами 720 HDTV, то в этом случае рекомендуется использовать недорогие мониторы с разрешением 1280x800. При работе с NTSC или PAL, HDLink способен масштабировать размер окна для более удобного просмотра. Так как большинство мониторов ограничено кадровой частотой, приблизительно равной 60 Гц, HDLink автоматически применяет «pull-down» процесс, позволяя отображать видео с различными частотами кадров. HDLink имеет встроенный процессор Power PC, позволяющий производить автоматическую настройку разрешения монитора, используя VESA E-EDID1.3.

Технические характеристики

Интерфейсы
SDI видеовход 1 x BNC вход, переключающийся между SD-SDI,
HD-SDI 4:2:2, HD-SDI 4:4:4 и 2K форматами через SDI.
SDI видеовыход 1 x BNC активный проходной выход, переключающийся между SD, HD 4:2:2, HD 4:4:4 и 2K форматами.
Оптоволоконный видеовход 1 x LC разъем, переключающийся между SD-SDI, HD-SDI 4:2:2, HD-SDI 4:4:4 и 2K форматами через SDI.
Оптоволоконный видеовыход 1 x LC разъем, переключающийся между SD, HD 4:2:2, HD 4:4:4 и 2K форматами. Для передачи сигнала на расстояния до 25 км используйте одномодовый кабель.
Поддержка различных скоростей SDI интерфейса 270 Mb/s для SD, 1.5 Gb/s для HD 4:2:2, 3 Gb/s 4:4:4 для HD и 2K.
Аналоговый аудиовыход 6 x небалансных аналоговых выхода с 24-битной дискретизацией и RCA разъемами, -10dB, деэмбедирование из входящего SDI сигнала.
DVI-D видеовыход Поддержка SD, HD и 2K форматов при использовании Dual Link DVI-D дисплеев с диагональю до 30 дюймов и разрешением 2560 x 1600 пикселей.
DVI-D аудиовыход Интерфейс DVI-D поддерживает вывод только видеосигнала. Для аудиомониторинга используйте аналоговые RCA аудиовыходы.
DisplayPort видеовыход Нет
DisplayPort аудиовыход Нет
HDMI видеовыход Через адаптер DVI-D на HDMI. Поддержка HDMI дисплеев (телевизоров, проекторов) с разрешением до 1920 x 1080 пикселей.
HDMI аудиовыход Через адаптер DVI-D на HDMI.
HDMI подключение Через входящий в комплект DVI-D (папа) на HDMI Type A (мама) адаптер.
Обновление и управление Через USB 2.0 (480Mb/s) интерфейс.



Поддерживаемые стандарты
2K форматы через DVI-D 2048 x 1556p23.98, 2048 x 1556p24 и 2048 x 1556p25.
2K форматы через DisplayPort Нет
HD форматы через DVI-D 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60.
HD форматы через DisplayPort Нет
HD форматы через HDMI 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080i50, 1080i59.94 and 1080i60 , 1080p50, 1080p59.94 и 1080p60.
SD форматы через DVI-D 625/25 PAL и 525/29.97 NTSC.
SD форматы через DisplayPort Нет
SD форматы через HDMI 625/25 PAL и 525/29.97 NTSC.
SDI совместимость SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU-R BT.656, ITU-R BT.601 и SMPTE 297M для оптоволоконного SDI.
SDI видеосэмплинг 4:2:2 и 4:4:4.
SDI цветовое разрешение 4:2:2 10-bit и 4:4:4 10-bit.
SDI цветовое пространство 4:2:2 YUV, 4:4:4 YUV и 4:4:4 RGB.
SDI аудиосэмплинг Телевизионный стандарт частоты семплирования 48 kHz с 24-битным разрешением.
Режимы 3D мультиплексирования Нет
DVI-D настройка Автоматическая настройка по стандарту VESA E-EDID1.3.
DVI-D разрешение Передача материала на LCD дисплеях осуществляется с точностью до пикселя.
DisplayPort настройка Нет
DisplayPort разрешение Нет
HDMI настройка HDMI выход автоматически подстраивается под подключенный к нему дисплей.
HDMI разрешение Передача HD материала осуществляется с точностью до пикселя.



Требования к дисплею
Интерфейс DVI-D интерфейс при подключении компьютерного LCD монитора или HDMI Type A интерфейс при подключении HDMI дисплея.
Разрешение при выводе через DVI-D Разрешение 1920 x 1200 требуется для вывода HD1080 SDI видеоформатов. Разрешение 1280 x 800 рекомендуется для вывода HD720 SDI форматов. Разрешение 2560 x 1600 требуется для вывода 2K форматов. В отличие от большинства HDMI дисплеев, в основной своей массе DVI-D дисплеи не поддерживают режимы 720p50 или 1080p50.
Разрешение при выводе через DisplayPort Нет
Разрешение при выводе через HDMI HDMI вход дисплея должен поддерживать
• либо разрешение 1920 x 1080 для воспроизведения HD1080 SDI форматов,
• либо разрешение 1280 x 720 для воспроизведения HD720 SDI форматов.
При выборе HDMI дисплея следует обратить внимание на его физическое разрешение, если вы желаете осуществлять мониторинг с точностью до пикселя. Для этих целей подойдут так называемые Full HD дисплеи.
Частота экрана при выводе через DVI Номинально 60Hz. Однако, рекомендуются частоты от 48 до 75 Hz.



Прочее
Программное управление Бесплатная утилита HDLink Utilityдля Windows XP, Windows Vista, Windows7 и Mac OS X входит в комплект поставки.
Гамма-коррекция Независимо настраиваемые 3D lookup таблицы для каждого компонента цвета. Интерактивный контроль настройки lookup таблиц в режиме реального времени.
Обновление прошивки Обновление происходит автоматически при установке новой версии HDLink Utility.
Работа в режиме реального времени Адаптивный pull-down процессор гарантирует гладкое отображение динамичных фрагментов видео.
Масштабирование при выводе через DVI-D Вывод с точностью до пикселя. Увеличение SD изображения до заполнения экрана в 2D режимах. Увеличение HD изображения до заполнения экрана в 2D режимах.
Внешний вид Компактный прямоугольный дизайн.
Блок питания В комплект входит 12-вольтный универсальный блок питания. Необходим IEC кабель питания.
