Kramer 123Vxl

Kramer 123Vxl

Артикул 05122
Производитель: Kramer
Цена: 18 012 руб.
Рейтинг:comment rank 5
Просмотров 2942
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

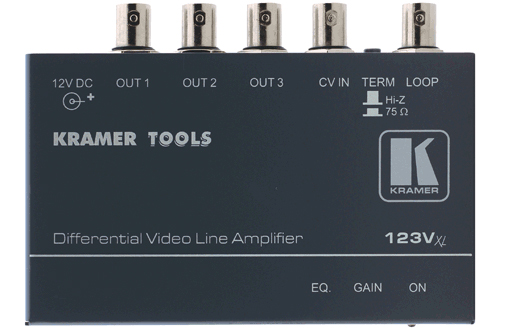

Kramer 123Vxl – усилитель-распределитель 1:3 с дифференциальным входом, предназначенный для студий телевещания и систем безопасности. Благодаря полосе пропускания 425 МГц устройство является полностью прозрачным элементом на пути прохождения видео. 123Vxl распределяет входной сигнал на три идентичных выхода, обеспечивая при этом полную буферизацию сигналов. В нем используется схема дифференциального усиления, которая позволяет устранить паразитные шумы и фоновые помехи, возникающие при передаче сигнала на большие расстояния.
ВНИМАНИЕ! В некоторый случаях использование дифференциального входа дает обратный эффект, ухудшая качество сигнала на выходе прибора. Это зависит от характера помех, трассы прокладки и длины кабеля и т.д., что трудно оценить заранее, на этапе проектирования системы. В случае наблюдения помех на выходе короткой перемычкой замкните корпус BNC-разъема INPUT с металлическим корпусом прибора.
Регуляторы выходного уровня и АЧХ дают возможность компенсировать потери видео при передаче по протяженным кабельным линиям. В комплект входит блок питания 12 В. При необходимости может применяться блок питания VA-50P или VA-100P (опция), который способен обеспечивать питание 6 или 10 устройств Kramer, рассчитанных на 12 В. Kramer 123VxI относится к семейству TOOLS – группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.

Технические характеристики

Входы 1 видео, дифференциальный, 1В/75 Ом, разъем BNC.
Выходы 3 видео, 1В/75 Ом, разъемы BNC.
Тип входа Закрытый.
Полоса пропускания сигнала 427 МГц на уровне –3 дБ.
Максимальный уровень выходного сигнала 1,7 В /75 Ом.
Дифференциальная фаза 0,3°.
Дифференциальное усиление 0,5%.
К-фактор Менее 0,05%.
Отношение сигнал/шум 60,3 дБ.
Регулировки Уровень сигнала - от –1,8 до +5,6 дБ; контроль АЧХ - от 0 до +15 дБ на уровне 5,8 МГц.
Источник питания 12 В, 80 мА.
Масса 0,3 кг.
Габариты (Ш * Г * В) 12 х 7,5 х 2,5 см.
Опции Адаптеры RK-T1, RK-T3 для установки в стандартную 19
В комплекте Источник питания, монтажный комплект.

Применение

  • Кабельное телевидение
  • Распределение одного сигнала на три приемных устройства
  • Системы отображения информации, где необходима передача сигнала на удаленное расстояние без потерь и искажений
