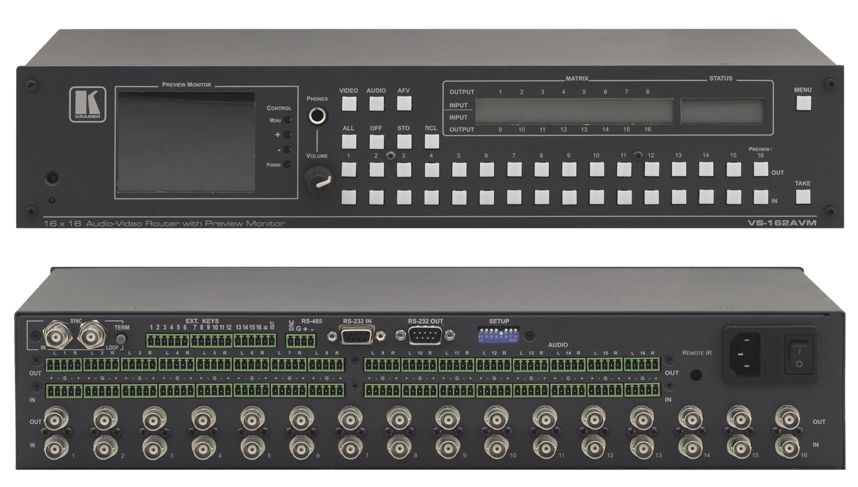

Kramer VS-162AVM

VS-162AVM - высококачественный матричный коммутатор для композитного видеосигнала и небалансного стереофонического аудиосигнала. Переключение в интервале кадрового гасящего импульса при использовании синхронизированных источников гарантирует отсутствие помех.

Особенности

• полоса пропускания 90 МГц (-3 дБ) при полной нагрузке
• входы и выходы - разъемы BNC (видеосигнал), съемные клеммные блок и (аудиосигнал)
• контроль выходных сигналов с использованием встроенного высококачественного 3,5-дюймового ЖК-дисплея и выхода на головные телефоны с возможностью регулировки громкости
• удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
• ячейки памяти для хранения и быстрого вызова состояний коммутатора
• раздельная коммутация видео- и аудиосигнала
• разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), дистанционным замыканием контактов
• коммутация в интервале кадрового гасящего импульса с синхронизацией либо по внешнему источнику, либо по входному видеосигналу в соответствии с SMPTE RP-168
• проходной вход синхросигнала
• выбираемый режим терминирования линии синхросигнала
• универсальный источник питания ~100-240 В
• стандартный корпус высотой 2U для установки в 19-дюймовую стойку. В комплект входят монтажные уголки.

  Технические характеристики
  Входы:	Композитный видеосигнал (16 вх.): 1 В, 75 Ом, разъемы BNC;
  Балансный стереозвук (	16 вх.): 10 кОм, съемные клеммные блоки
  Выходы:	Композитный видеосигнал (16 вых.): 1 В, 75 Ом, разъемы BNC;
  Балансный стереозвук	(16 вых.): 50 Ом, съемные клеммные блоки
  Полоса пропускания	(-3 дБ): Видеосигнал 90 МГц; аудиосигнал: >100 кГц
  Дифференциальное усиление:	<0,18%
  Дифференциальная фаза:	0,04
  К-фактор:	0,05%
  Отношение сигнал/шум:	Видеосигнал 76,1 дБ, аудиосигнал 82,2 дБ (невзвешенное, на нагрузке 10 кОм)
  Уровень перекрестной помехи:	Видеосигнал <-46 дБ (5 МГц), аудиосигнал -80 дБ (1 кГц)
  Органы управления:	Кнопки передней панели, интерфейсы RS-232, RS-485, ИК-пульт, контакты дистанционного управления, 3,5-дюймовый контрольный ЖК-дисплей, выход 1/4" дюйма на головные телефоны с регулятором громкости
  Связь:	Видеосигнал по постоянному току, аудиосигнал по переменному току
  Коэффициент нелинейных искажений аудиотракта + шум:	0,04% (1 кГц)
  Коэффициент второй гармоники аудиотракта:	0,002%
  Питание:	Сеть ~115-230 В, 50/60 Гц, 14 ВА
  Габаритные размеры (Ш, Г, В):	48,3 см x 17,8 см x 9 см (2U)
  Масса:	3,7 кг
  В комплекте:	Сетевой шнур, нуль-модемный адаптер, уголки для установки в стойку

  Применения

• коммутация сигналов в системах профессионального уровня, где требуется использование высококачественного матричного коммутатора
• студии производства и тиражирования видеоматериалов, обслуживание массовых мероприятий >системы безопасности, промышленное телевидение, домашние кинотеатры.
