Kramer FC-4001

Kramer FC-4001

Артикул 05511
Производитель: Kramer
Цена: 210 026 руб.
Рейтинг:comment rank 5
Просмотров 2040
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать
Kramer FC-4001 — преобразователь формата видеосигнала и корректор временных искажений развертки. У него имеются входы композитного видеосигнала, s-Video, компонентного видеосигнала (Y, B-Y, R-Y или RGB/S), SDI и проходной вход внешней синхронизации, которые выбираются нажатием соответствующей кнопки на передней панели. Прибор выдает два сигнала SDI и один из следующих сигналов: композитный, s-Video, компонентный (Y, B-Y, R-Y или RGB/S), которые выбираются DIP-переключателями. Ими же задается телевизионная система выходного сигнала (PAL-B, PAL-M, PAL-N, NTSC-3,58, NTSC-4,43, SECAM). FC-4001, однако, не выполняет преобразование телевизионных систем.

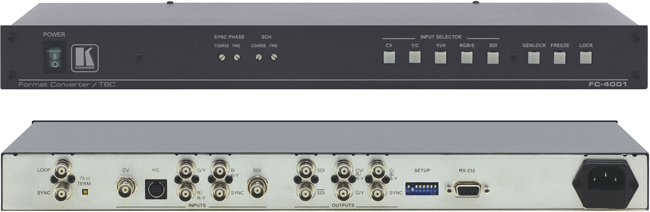

На передней панели FC-4001 расположены кнопки выбора входа (CV, Y/C, YUV, RGB/S и SDI), кнопки внешней синхронизации, включения стоп-кадра и блокирования передней панели. Кроме того, на нее выведены регуляторы грубой и тонкой подстройки фазы сигнала синхронизации и фазы строчной развертки по отношению к поднесущей (SCH). FC-4001 управляется кнопками передней панели или дистанционно через интерфейс RS 232 от сенсорной панели, компьютера или другого контроллера с этим интерфейсом. Прибор выполнен в 19-дюймовом корпусе высотой 1U с возможностью установки в стойку и питается от сети переменного тока через встроенный импульсный источник питания с автоматическим выбором сетевого напряжения 100-240 В.

Особенности

  • полоса пропускания 5,8 МГц (0,5 дБ)
  • преобразование с учетом телевизионной системы. Сигнал с 525 строками декодируется в NTSC 3,58 или NTSC 4,43, с 625 строками — в PAL-B/M/N, или SECAM (в т.ч. российский вариант)
  • проходной вход аналогового синхросигнала
  • режим стоп-кадра
  • управление кнопками передней панели, через  RS-232 и DIP-переключателями
  • выбираемый режим терминирования линии синхросигнала
  • встроенный корректор временных искажений позволяет стабилизировать изображения с неустойчивым синхросигналом
  • регулировка временных параметров — фазы SCH и фазы синхросигнала
  • возможность блокирования передней панели
  • универсальный источник питания от сети 90-240 В
  • стандартный корпус высотой 1U для установки в 19-дюймовую стойку



Технические характеристики

Входы Композитный видеосигнал (1 вх.): размах 1 В, 75 Ом, разъем BNC; SDI (1 вх.): SMPTE-259M, ITU-R ВТ.601, разъем BNC; Проходной вход внешней синхронизации (1) с отключаемым терминатором: 75 Ом или высокий импеданс, разъемы BNC
Выходы Композитный видеосигнал (1 вых.): размах 1 В, 75 Ом, разъем BNC; YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, два разъема BNC; Компонентный или RGB/S (1 вых.): 1 В/0,7 В/0,7 В, 75 Ом, разъемы BNC; SDI (2 вых.): SMPTE-259M, ITU-R ВТ.601, разъемы BNC
Полоса пропускания сигнала на уровне –3 дБ 5,8 МГц (0,5 дБ) при полной нагрузке
Разрешение 10 бит
Дифференциальная фаза 1°
Дифференциальное усиление 1%
К-фактор 1%
Отношение сигнал/шум 63 дБ
Регулировки Фаза SCH, фаза синхросигнала, сдвиг по вертикали, стоп-кадр, блокировка передней панели
Управление С передней панели и через интерфейс RS-232
Источник питания Сеть ~90-240 В, 50/60 Гц, 14 Вт
Масса 2,6 кг
Габариты (Ш * Г * В) 48,3 x 17,8 см x 1U
В комплекте Сетевой шнур, нуль-модемный адаптер
Временной сдвиг сигналов яркости и цветности 1 нс
Нелинейность тракта яркостного сигнала 1%
Телевизионные системы PAL-B/D/G/H/I/M/N, NTSC-3,58/4,43, SECAM
